汽车通风式钻孔制动盘结构设计

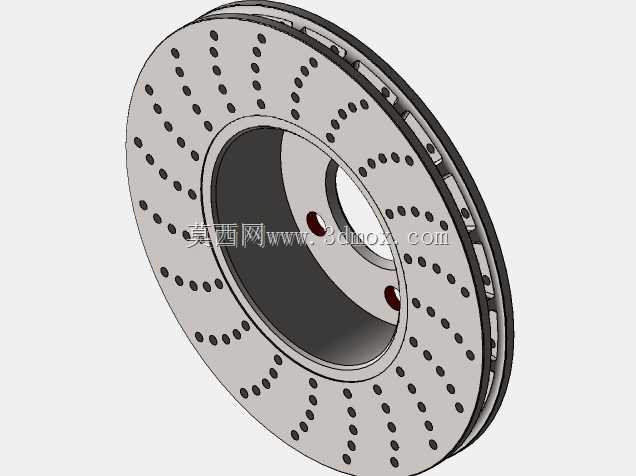

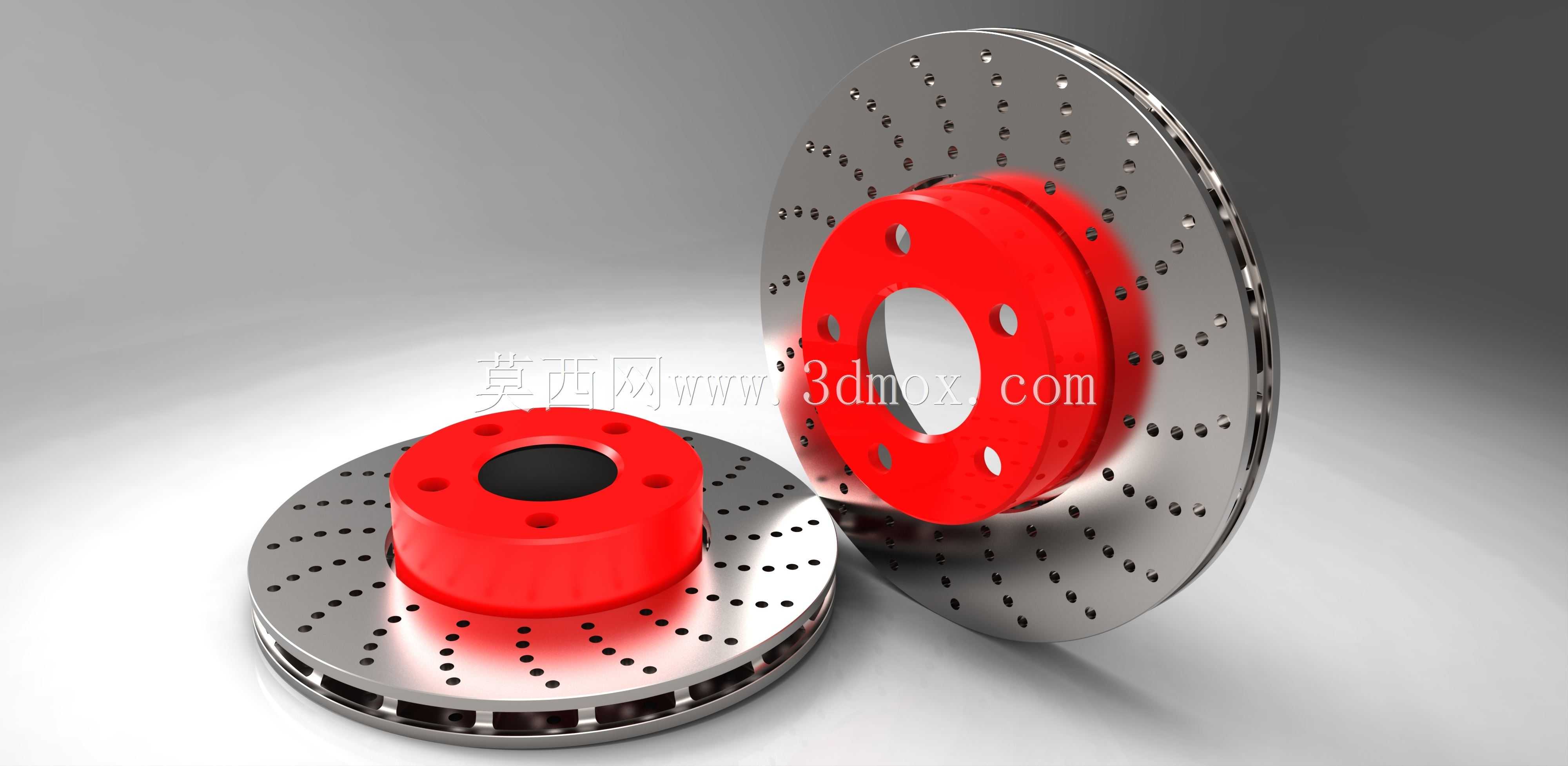

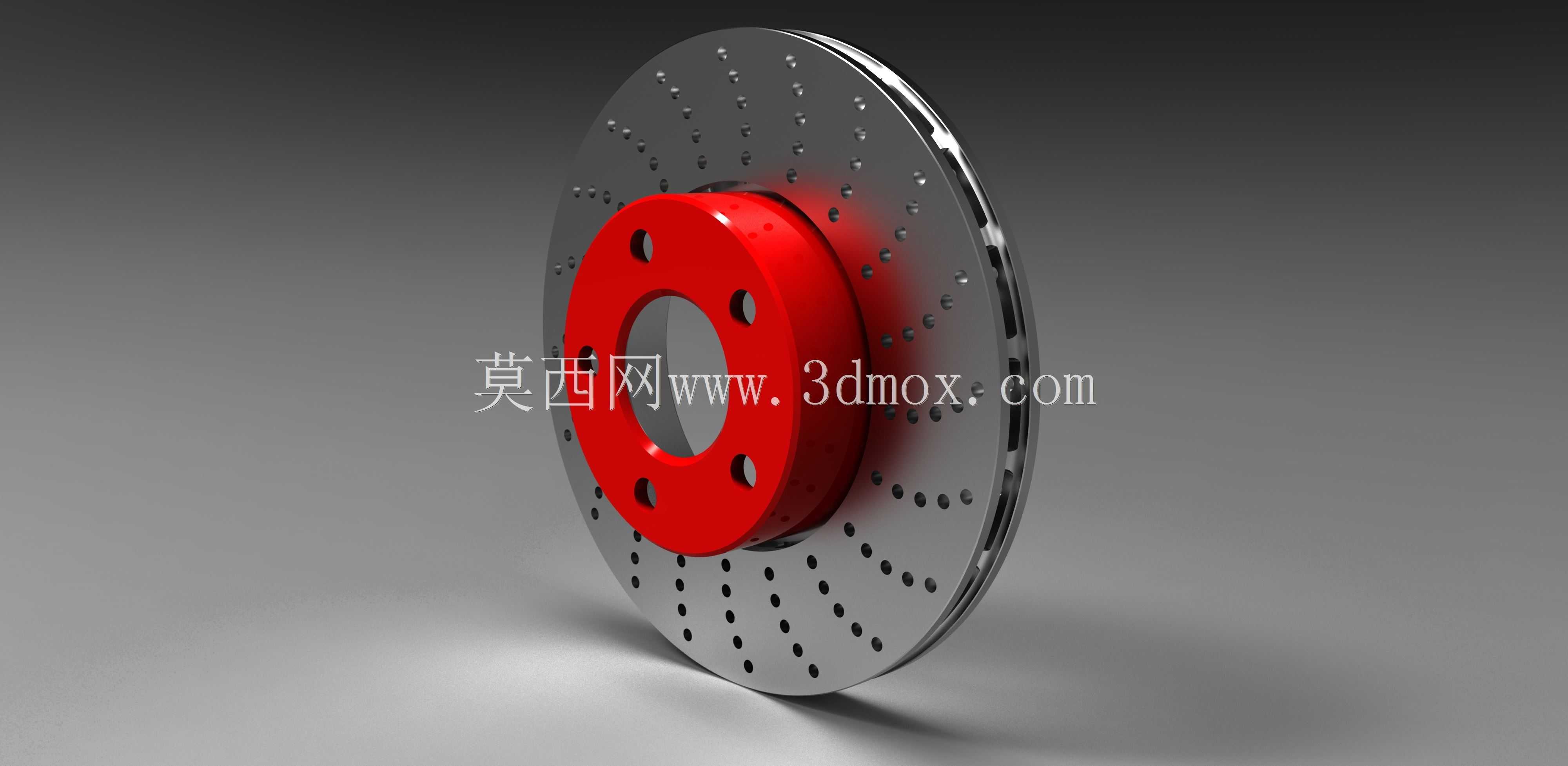

　　这款钻孔通风式制动盘，主要适配乘用车辆的盘式制动系统，安装位置对应车轮内侧的转向节总成，与制动卡钳配合完成车辆行进过程中的减速、驻车制动动作。日常行驶中，车辆频繁制动会产生大量摩擦热，普通实心制动盘在连续制动工况下容易出现热衰减，导致制动摩擦力矩下降，直接影响行车安全，这款带钻孔结构的通风制动盘，正是针对这类工况做的结构优化。从结构设计来看，制动盘整体分为摩擦工作区与中心安装区两个核心部分，中心红色的安装帽台设置了五个均匀分布的螺栓过孔，对应车轮轮毂的螺栓安装点位，安装时螺栓穿过孔位将制动盘与轮毂刚性连接，保证制动盘与车轮同步转动，帽台的高度设计需要匹配转向节的安装空间，避免与周边的防尘罩、轮毂轴承端盖产生运动干涉，

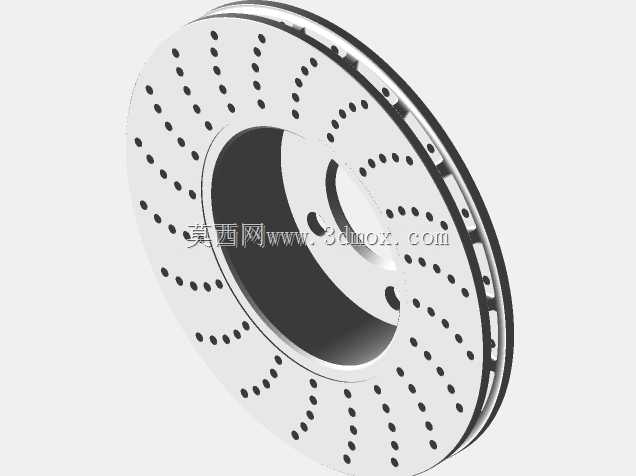

　　帽台与摩擦盘体的连接位置做了圆弧过渡处理，减少应力集中，避免长期交变载荷下出现连接位置开裂的问题。外侧的摩擦工作区采用环形结构，盘面均匀分布多组径向排列的钻孔，这些钻孔并非简单的减重设计，首先在制动过程中，摩擦片与盘面摩擦产生的粉尘可以通过钻孔及时排出，避免粉尘嵌在摩擦副之间造成盘面异常磨损、制动异响；其次钻孔打通了盘体两侧的空气流道，车辆行驶时气流可以穿过钻孔快速带走摩擦产生的热量，大幅提升连续制动下的散热效率，降低热衰退出现的概率；同时钻孔边缘可以在制动初期刮除摩擦片表面的水膜、积碳，保证湿滑路面、低温环境下的制动响应速度。摩擦盘体的厚度设计需要匹配对应车型的卡钳活塞行程，过厚会导致卡钳无法正常装夹，过薄则会降低制动盘的热容量，

　　频繁制动下容易出现盘面翘曲变形，引发制动方向盘抖动的问题。盘体外缘做了小倒角处理，避免安装、转运过程中边缘磕碰产生毛刺，同时也能减少高速转动时的风切噪音。从实际应用场景来看，这类钻孔通风制动盘除了适配普通家用乘用车，也可用于对制动性能有更高要求的运动型车辆、轻型商用车辆，相比普通实心盘，它在山区长下坡连续制动、城市道路频繁启停的工况下，能保持更稳定的制动性能。设计过程中需要重点关注几个安装边界：首先是中心安装孔的定位直径，必须与轮毂的定位轴颈做到过渡配合，保证制动盘的转动同轴度，避免高速制动时出现抖动；其次是螺栓孔的分布圆直径，要严格对应轮毂螺栓的位置度公差，安装孔的孔径要比螺栓直径大0.2-0.3mm，补偿加工与安装的位置误差，

　　避免强行装配导致的盘体内应力；另外摩擦面的平面度、端面跳动公差需要控制在0.05mm以内，保证制动时摩擦片与盘面完全贴合，不会出现偏磨、制动抖动的问题。盘体的通风间隙设计也需要兼顾散热效率与结构强度，间隙过小会导致空气流通阻力大，散热效果打折扣，间隙过大则会降低盘体的整体刚性，大制动力矩下容易出现形变。这类制动盘的摩擦面在使用过程中会随着制动次数增加逐渐磨损，设计时也预留了标准的磨损极限厚度，当盘面磨损到极限值时需要及时更换，避免盘体强度不足引发制动失效。相比划线制动盘，钻孔结构的排水、排粉效果更优，同时重量更轻，能降低车轮的非簧载质量，一定程度上提升车辆的悬挂响应性能，不过钻孔位置需要做倒钝处理，避免钻孔边缘的锐角过度切削摩擦片，导致摩擦片异常磨损。在建模过程中，需要重点保证各个安装面的形位公差，螺栓孔的位置度、安装帽台的端面跳动、摩擦面的平行度都是需要重点校验的尺寸，装配时还要保证制动盘与轮毂贴合面的清洁，不能有铁屑、泥沙残留，否则会导致制动盘安装偏斜，引发后续的制动故障。
