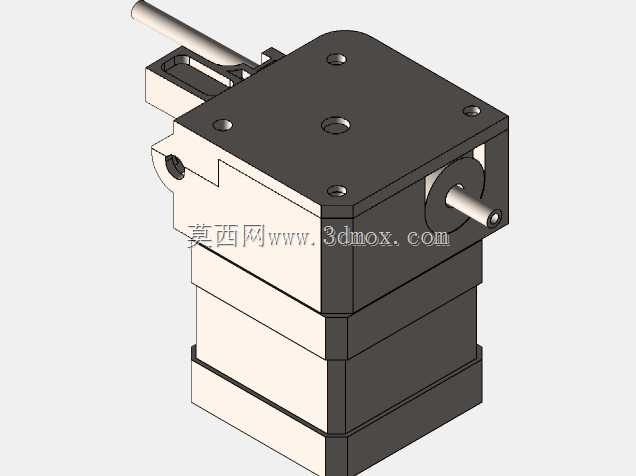

e3D Titan近程挤出送料机构结构设计

　　在桌面级FDM熔融沉积成型3D打印设备的送料系统选型中，近程挤出结构的送料响应速度、回抽精度一直是影响打印成品质量的核心因素，这款e3D Titan挤出机构的三维结构，正是针对近程直装送料场景做的适配化设计，整套结构直接集成步进驱动、减速传动、耗材夹持、出料导向多个功能模块，不需要额外搭建转接支架就能直接固定在打印机X轴滑台的安装位上。从实际应用场景来看，这类挤出机构主要适配桌面级DIY改装3D打印机、小型工业级FDM打印设备，尤其是打印柔性耗材比如TPU、TPE的时候，短送料路径能大幅降低耗材弯折、堵头的概率，相比远程鲍登管送料结构，它的送料推力传递更直接，回抽动作的延迟可以控制在极低水平，打印过程中拉丝、漏料的缺陷会明显减少。

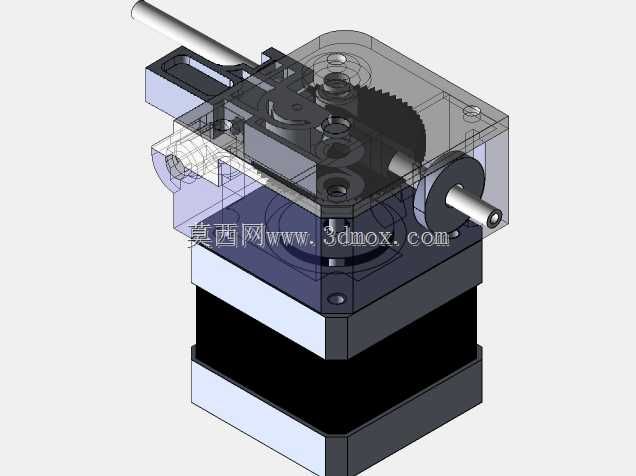

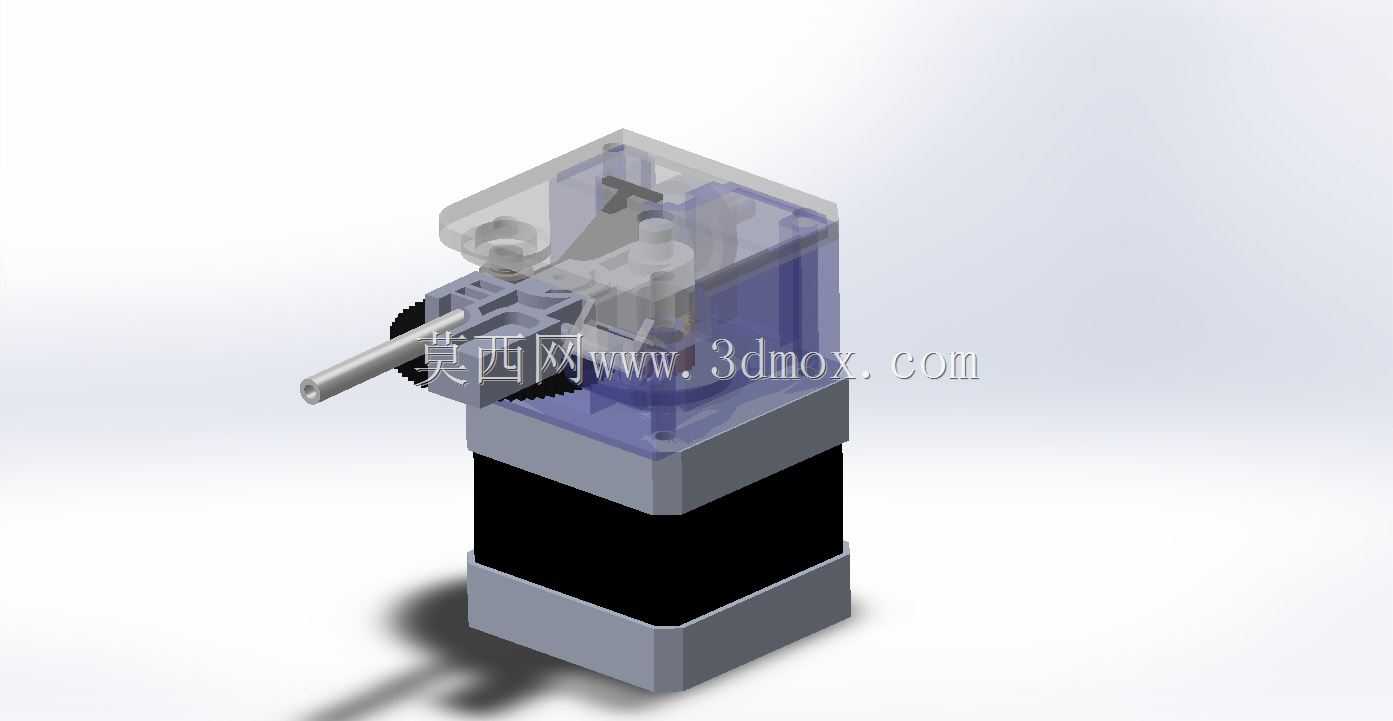

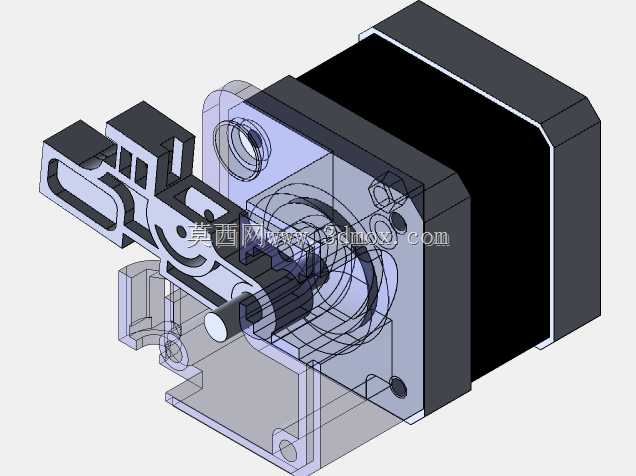

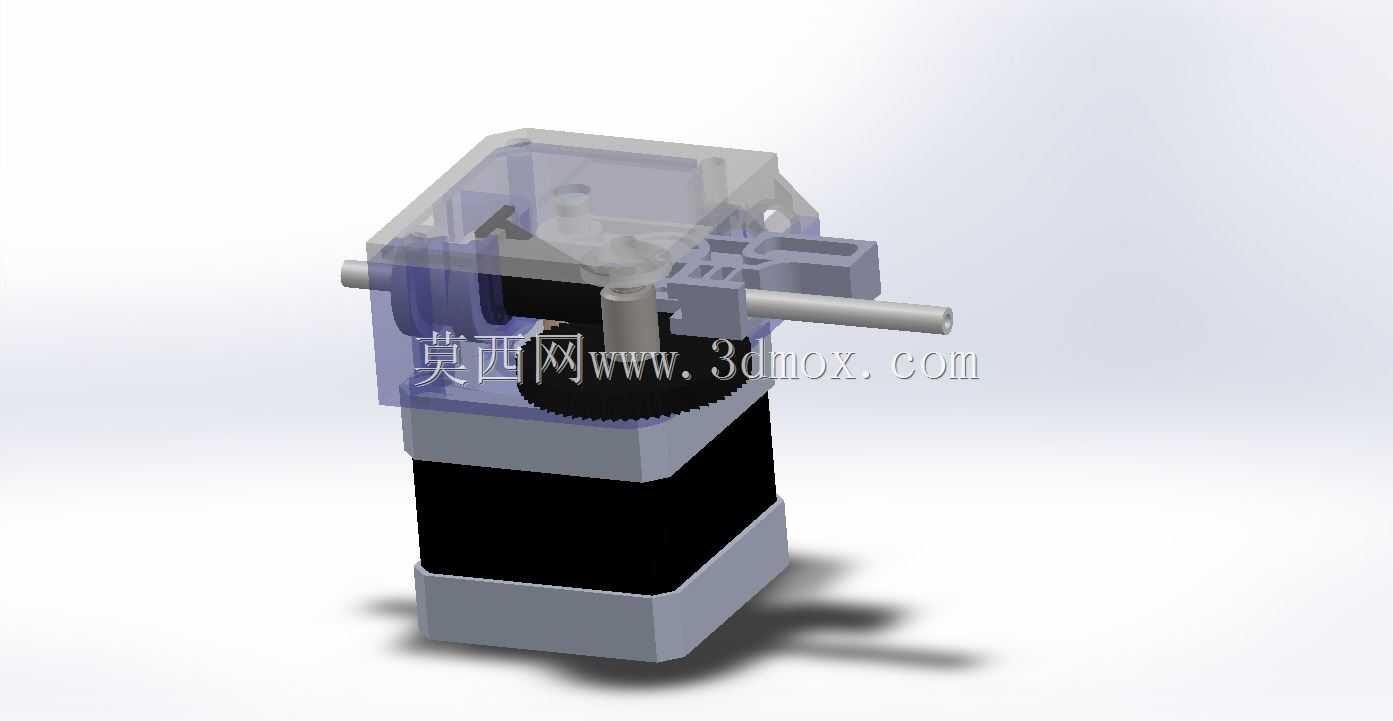

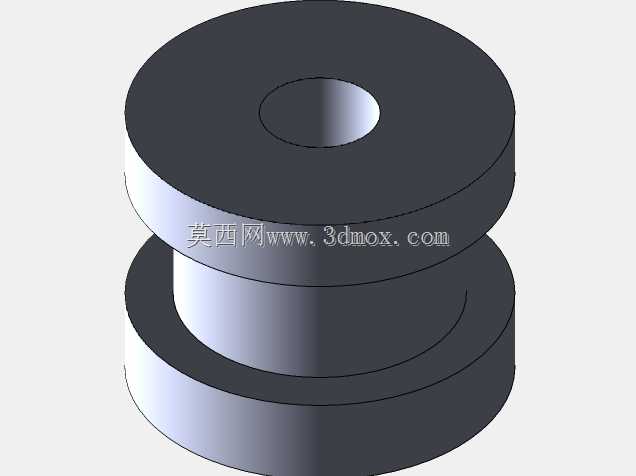

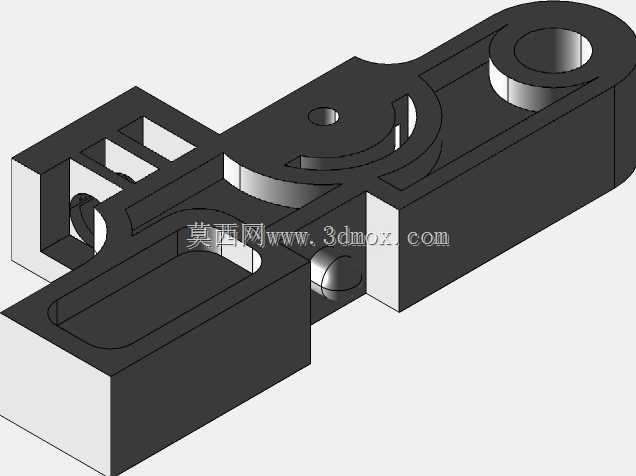

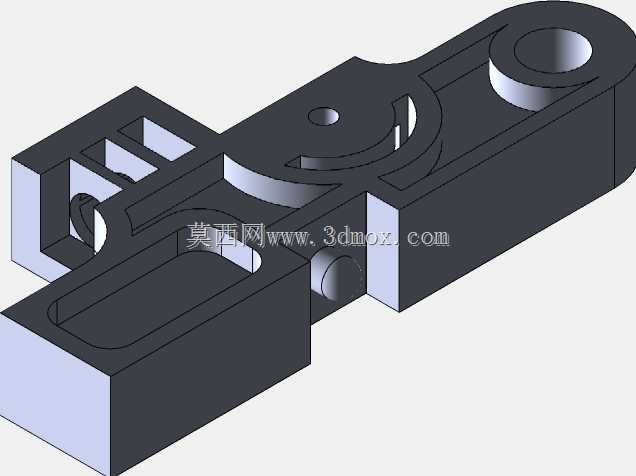

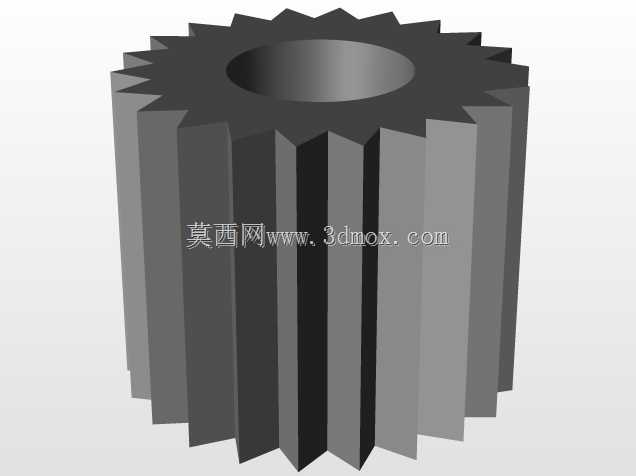

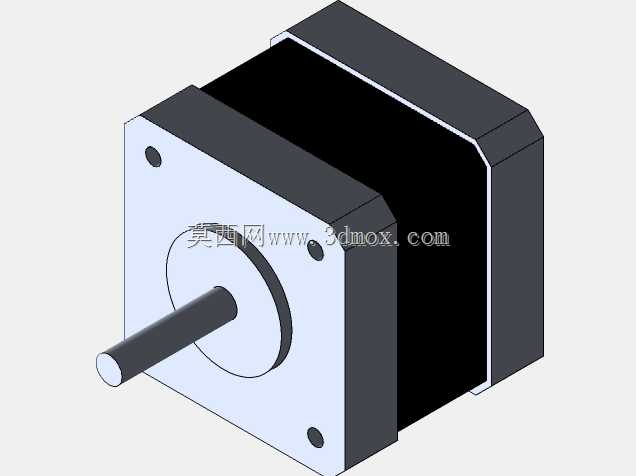

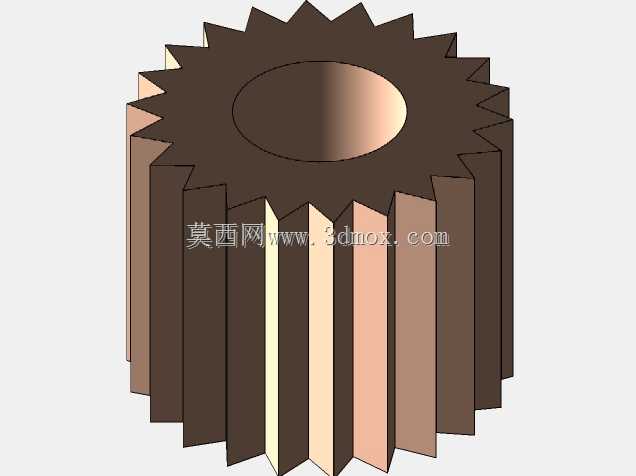

　　整套结构的设计思路围绕紧凑集成化展开，驱动端采用42系列两相步进电机作为动力源，电机输出轴直接连接行星减速齿轮组，通过大传动比的齿轮减速把电机的高转速低扭矩输出，转化为挤出轮端的低转速高扭矩输出，即使是打印硬度较高的PLA、ABS耗材，或者带填充的复合耗材，也能提供足够的挤压力，不会出现送料打滑、挤出量不足的问题。耗材夹持部分采用可调压的弹性压臂结构，压轮表面做了防滑滚花处理，压臂的压紧力可以通过侧边的调节螺钉微调，针对不同直径、不同表面硬度的耗材，可以匹配最合适的夹持力，既不会因为压力过大把耗材压变形导致送料卡顿，也不会因为压力过小出现挤出轮空转的问题。

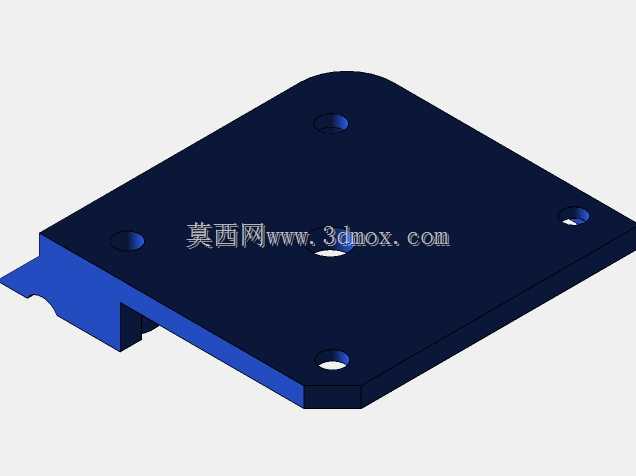

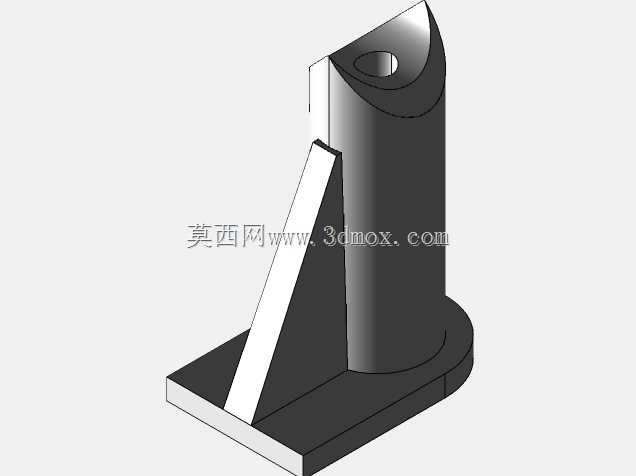

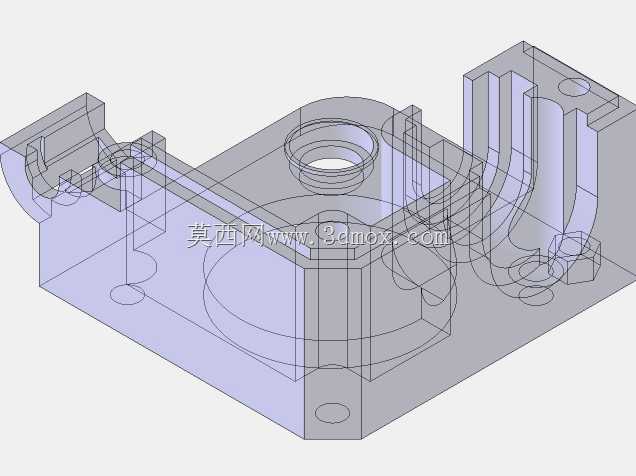

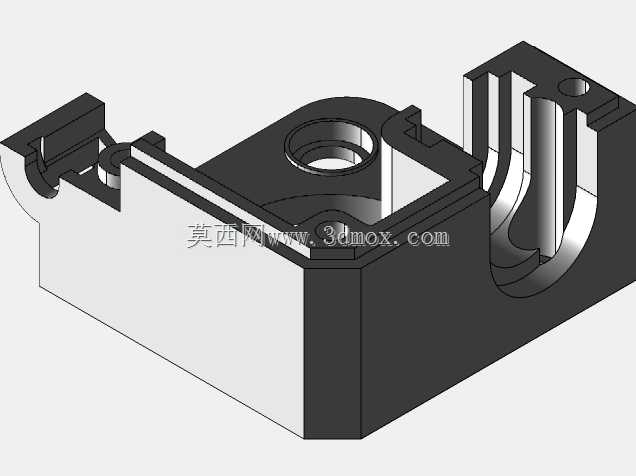

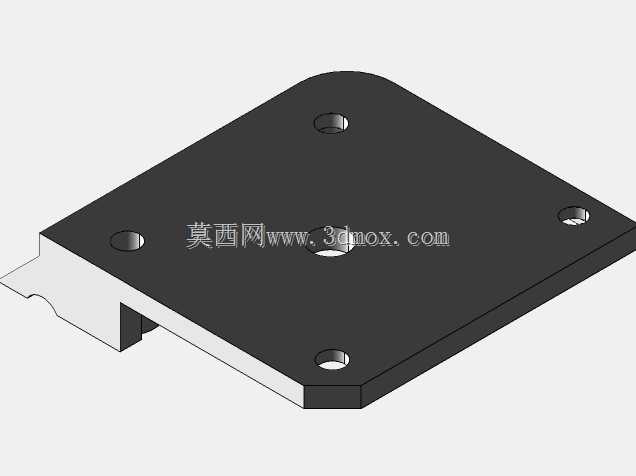

　　从安装边界尺寸来看，整套机构的横向宽度控制在42mm以内，和常用的42步进电机的安装尺寸完全匹配，纵向的出料端中心到电机安装面的距离做了精准限位，直接适配市面上主流的E3D V6、火山等系列热端的安装孔位，不需要额外加工转接板就能完成组装，出料口的导向通道做了顺滑的锥面过渡，耗材从挤出轮送出后可以笔直进入热端的进料喉管，避免耗材在通道内弯折卡滞。结构的外壳部分采用半透明可视化设计，实际使用过程中可以直接观察到内部齿轮的啮合状态、耗材的送进情况，不需要拆开外壳就能判断是否存在齿轮磨损、耗材碎屑堆积的问题，日常维护的时候只需要松开压臂的快拆扣，就能快速清理残留的耗材碎屑，或者更换磨损的挤出轮、压轮，维护效率比封闭式的挤出结构高很多。

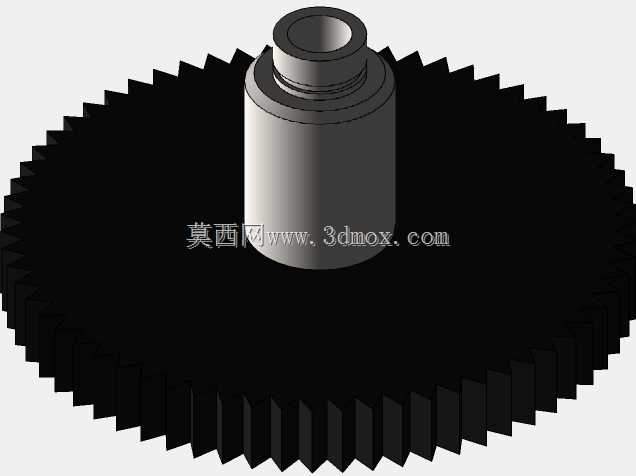

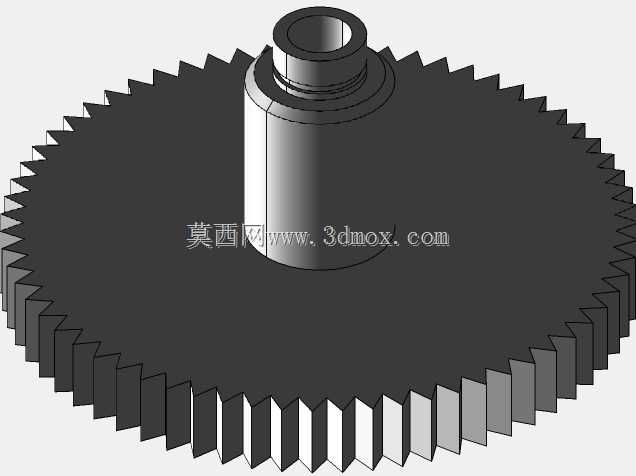

　　传动齿轮的布局做了错位优化，齿轮之间的啮合间隙控制在合理范围，既不会因为间隙过大出现送料精度差的问题，也不会因为间隙过小导致传动阻力过大、电机发热丢步，所有的转动轴位都设计了自润滑衬套的安装位，长时间连续运行也不会出现轴位磨损、晃动的问题，送料精度可以长期保持稳定。在实际装机测试的场景下，这套挤出机构的总重量控制在合理区间，安装在X轴滑台上不会增加太多运动负载，不会影响滑台高速运动时的定位精度，打印小尺寸精细模型的时候，挤出量的控制精度可以满足0.1mm层厚的打印要求，打印大尺寸快速填充模型的时候，高扭矩的输出也能支持大流量的挤出需求，兼顾了精细打印和高速打印的双重需求。结构上的安装孔位都做了沉头设计，固定螺丝安装后不会突出结构表面，不会和打印机的其他运动部件产生干涉，走线槽的位置也做了预留，电机的连接线可以顺着结构侧边的走线位固定，避免打印过程中走线晃动剐蹭打印件。
