欧特克赛事机器人夹持臂优化结构设计

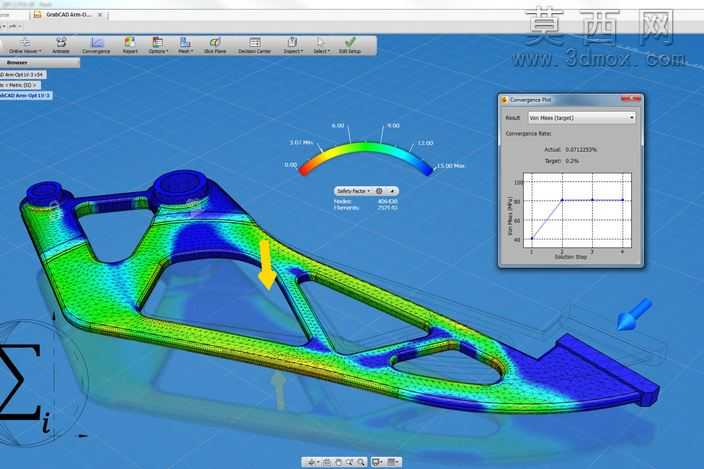

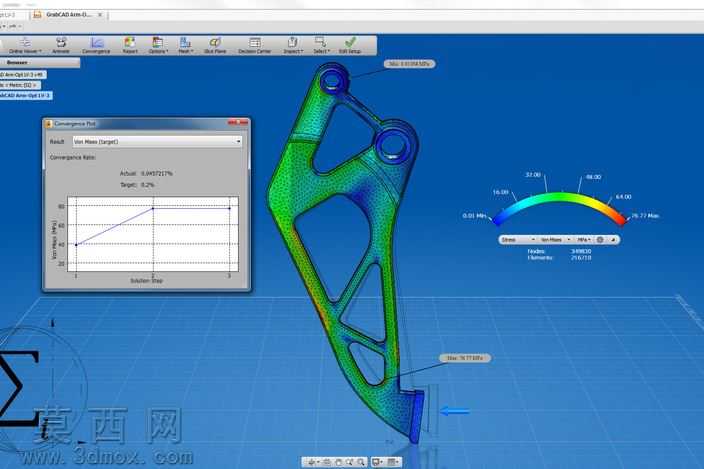

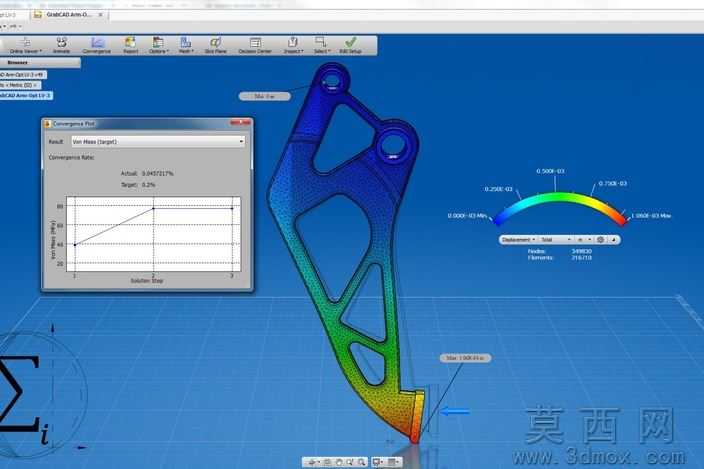

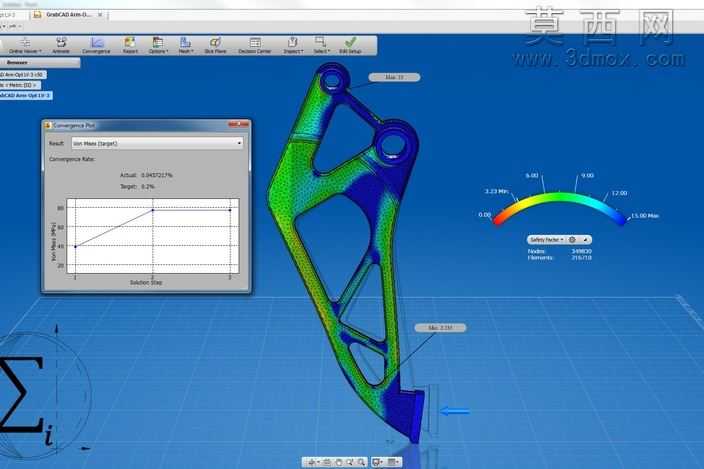

本作品为机器人夹持臂的优化设计方案，依托三维建模软件完成参数化实体构建，全程围绕结构性能提升与轻量化目标开展迭代设计。建模阶段首先梳理夹持臂的装配约束关系，明确两端安装位的定位基准、载荷施加位置的几何特征，先构建初始的实体毛坯模型，确保基础结构满足与周边关节、执行端的装配适配要求，为后续的优化分析提供准确的几何载体。完成基础建模后，结合实际工况开展有限元仿真分析，首先为模型赋予Steel-ASTM A36钢材材质属性，设置对应密度、弹性模量、泊松比等物理参数，按照夹持臂实际运行中的受力状态施加载荷与固定约束，划分高精度网格开展静力学求解，得到初始结构的应力分布云图、位移变形量、安全系数等核心性能数据，精准定位初始结构中材料冗余、应力集中的区域。基于仿真结果开展拓扑优化设计，在保证最大应力不超出材料许用范围、最大位移满足刚度要求、安全系数符合设计规范的前提下，逐步去除低应力区域的冗余材料，通过多轮迭代调整镂空区域的轮廓、加强筋的走向与厚度，让材料分布完全匹配应力传递路径。优化过程中同步校核结构的动态性能，验证结构在载荷作用下的收敛性，避免出现应力突变、刚度不足的问题。最终成型的夹持臂采用流线型的镂空桁架结构，应力分布均匀过渡，无明显的应力集中点，整体质量较初始实心结构大幅降低，同时最大变形量控制在微米级，安全系数满足工况使用要求，兼顾了轻量化与结构强度、刚度的平衡。渲染阶段采用实体与仿真云图结合的展示方式，通过彩虹色阶直观呈现不同区域的应力水平，配合收敛曲线图表清晰展示优化迭代的求解过程，让结构的性能优势得到直观呈现，可直接用于机器人赛事的参赛方案验证、同类机械臂零件的设计参考，具备较强的工程实用价值。
