履带式爬墙船舶检验机器人三维设计

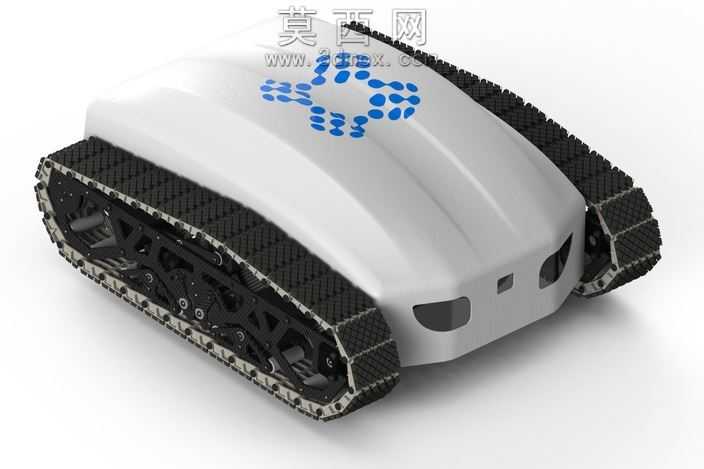

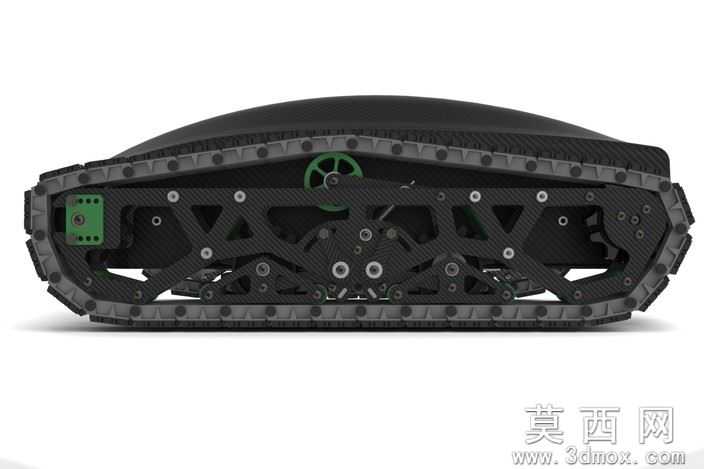

本作品为面向船舶筒体、舱壁检测场景设计的履带式爬墙检验机器人，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各功能模块进行了独立的零件拆分与装配约束校验，确保所有运动部件无干涉、装配关系符合实际加工装配逻辑。外观壳体采用流线型弧面设计，上部壳体为一体化包覆结构，建模时通过曲面放样、曲率连续过渡处理完成造型，既降低机器人行进过程中的风阻影响，也避免尖锐棱角在爬墙作业时剐蹭待检测壁面，壳体表面预留了检测模块安装位，可根据检测需求搭载视觉检测、壁厚检测等不同功能探头。行走系统采用双侧对称履带布局，履带模块建模时还原了履带板拼接结构、驱动轮、导向轮以及内部支撑骨架的细节，履带板表面做了防滑纹理设计，配合磁吸式附壁结构（建模时预留了磁吸模块安装腔体），可实现不锈钢筒仓、船舶钢制舱壁等垂直壁面的稳定吸附行进，双侧履带独立驱动的结构设计，让机器人可完成原地转向、壁面横移等复杂动作，适配不同曲率的壁面检测需求。建模过程中对壳体材质做了哑光工程塑料的材质渲染，履带部分做了耐磨橡胶与金属骨架的分材质处理，金属结构件赋予哑光金属漆质感，橡胶履带调整了粗糙度与反光参数，渲染输出的效果图可清晰区分不同部件的材质属性，直观呈现机器人的整体外观与结构层次。设计思路上围绕狭小空间壁面检测的核心需求，将整体机身做了扁平化处理，降低整机重心提升壁面行进稳定性，前部预留的传感器安装位可灵活更换检测模块，无需改动主体结构即可适配不同的检测任务，内部腔体预留了控制板、电池、通讯模块的安装空间，所有走线槽位在建模时同步完成布局，确保后续结构落地时无需额外开孔改造。整体模型装配完成后进行了运动仿真校验，验证了履带运转、转向动作的流畅性，对壳体与履带的间隙做了多次参数调整，避免行进过程中壳体与履带发生摩擦剐蹭，保障结构设计的合理性与可落地性。
