铝型材框架DIY桌面级FDM打印设备结构设计

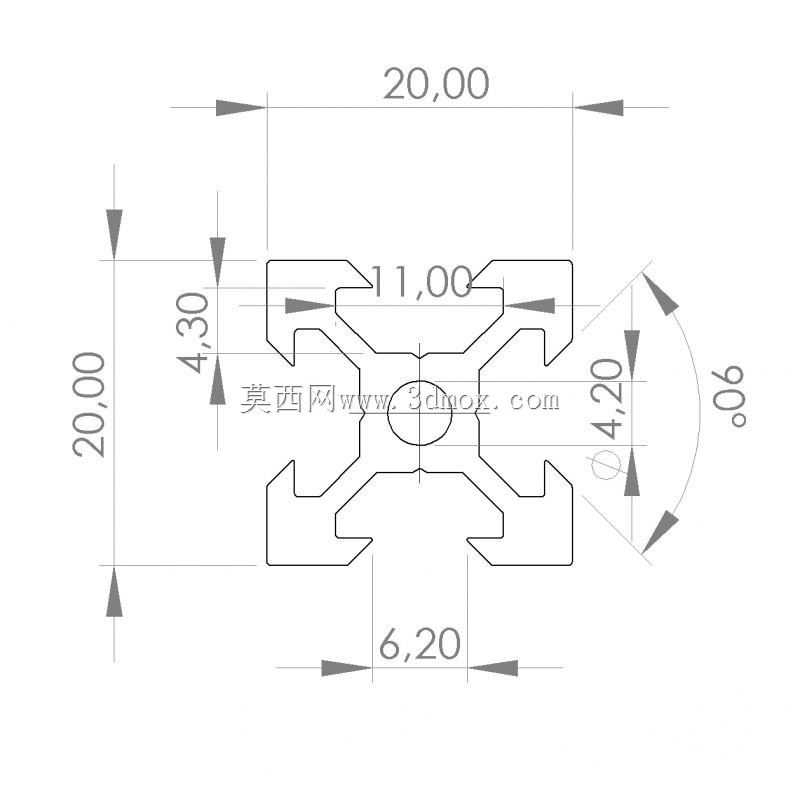

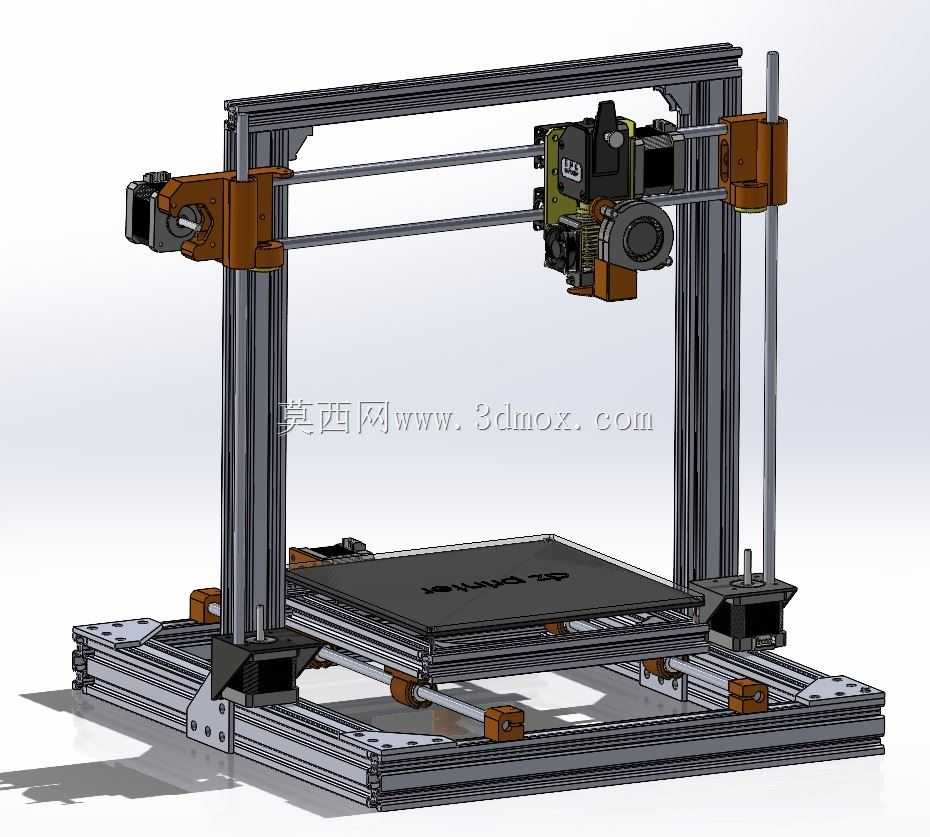

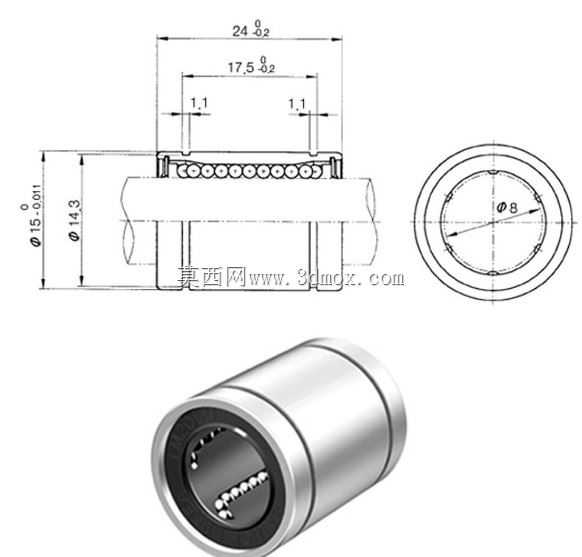

　　这套桌面级熔融沉积成型设备的结构方案，主要面向个人创客、小型工作室的小尺寸零件快速打样场景，可覆盖日常手板验证、非标小零件定制、创客项目结构件制作的使用需求，无需配套大型工业级打印设备的场地与配套设施，普通工作台面即可完成部署使用。设备整体采用标准欧标铝型材搭建主体框架，型材拼接处采用角件与内置连接件组合的锁紧方式，既保证框架整体的抗扭刚性，减少运动过程中的框架形变带来的打印精度偏差，也方便使用者根据自身需求调整框架尺寸、拓展安装额外的功能附件，比如加装耗材架、防尘外罩、自动调平传感器支架等结构，无需对原有主体框架做破坏性改动。运动系统采用经典的笛卡尔坐标系布局，X轴采用双光轴搭配直线轴承做导向，配合同步带传动实现打印头的横向快速移动，光轴两端直接固定在Y轴的滑动安装座上，减少中间转接零件带来的装配累计误差；Y轴同样采用双光轴导向结构，承载打印热床平台做前后方向的往复运动，传动端采用消隙同步轮搭配钢丝同步带，降低往复运动过程中的回程间隙，保证层间打印的位置精度；Z轴采用单根高精度丝杆搭配双侧光轴导向的结构，带动X轴整体组件做垂直方向的层间进给，丝杆端部采用推力轴承承载轴向载荷，避免长时间承重带来的丝杆窜动问题，保证逐层打印的层厚一致性。

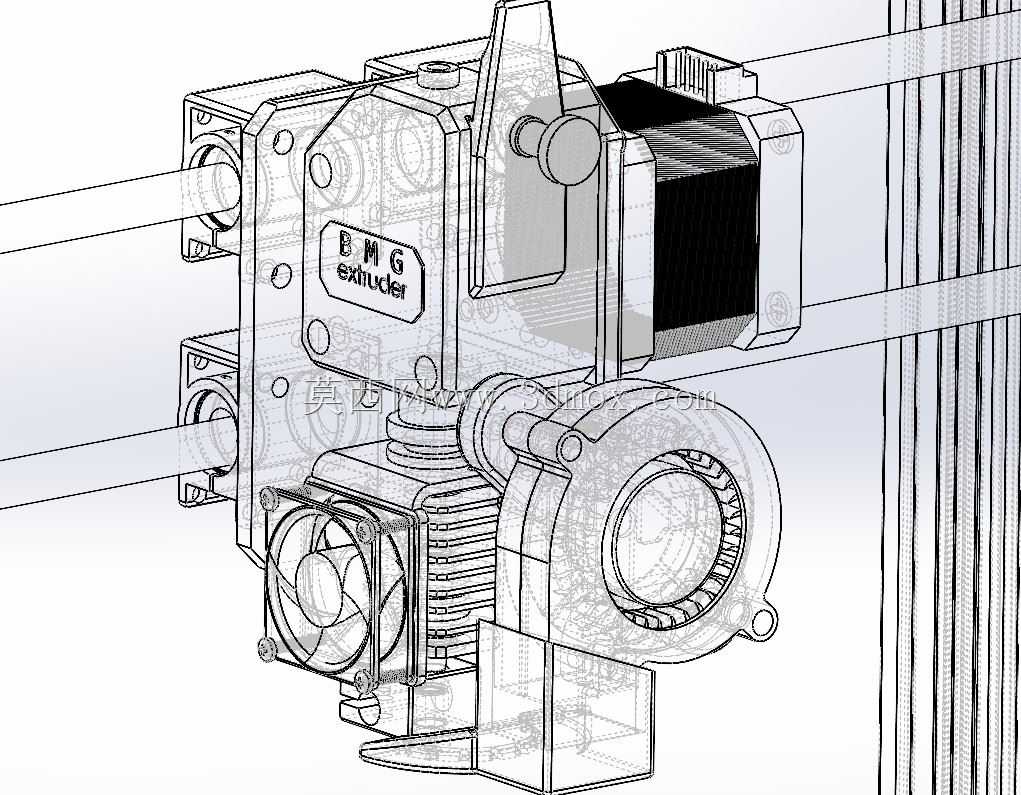

　　打印头组件集成了进料挤出机构、加热块、喷嘴与散热风道，挤出机构采用近端送料设计，缩短耗材从挤出轮到喷嘴的送料距离，提升柔性耗材的进料稳定性，加热块与散热段之间采用隔热件做热隔离，减少热量向上传导导致的耗材提前软化堵头问题，散热风道采用双侧斜向出风设计，对准喷嘴刚挤出的耗材位置做快速冷却，保证悬垂结构、小角度斜面的打印成型质量，减少翘边、拉丝等常见打印缺陷。热床平台采用铝合金基板做承载基体，表面粘贴耐高温打印贴膜，平台底部通过调平弹簧与Y轴滑动座连接，使用者可通过调整四个角的弹簧压缩量完成平台水平度校准，保证喷嘴与平台表面的间距在全打印范围内保持一致，避免首层打印附着力不足导致的零件翘曲脱落问题。

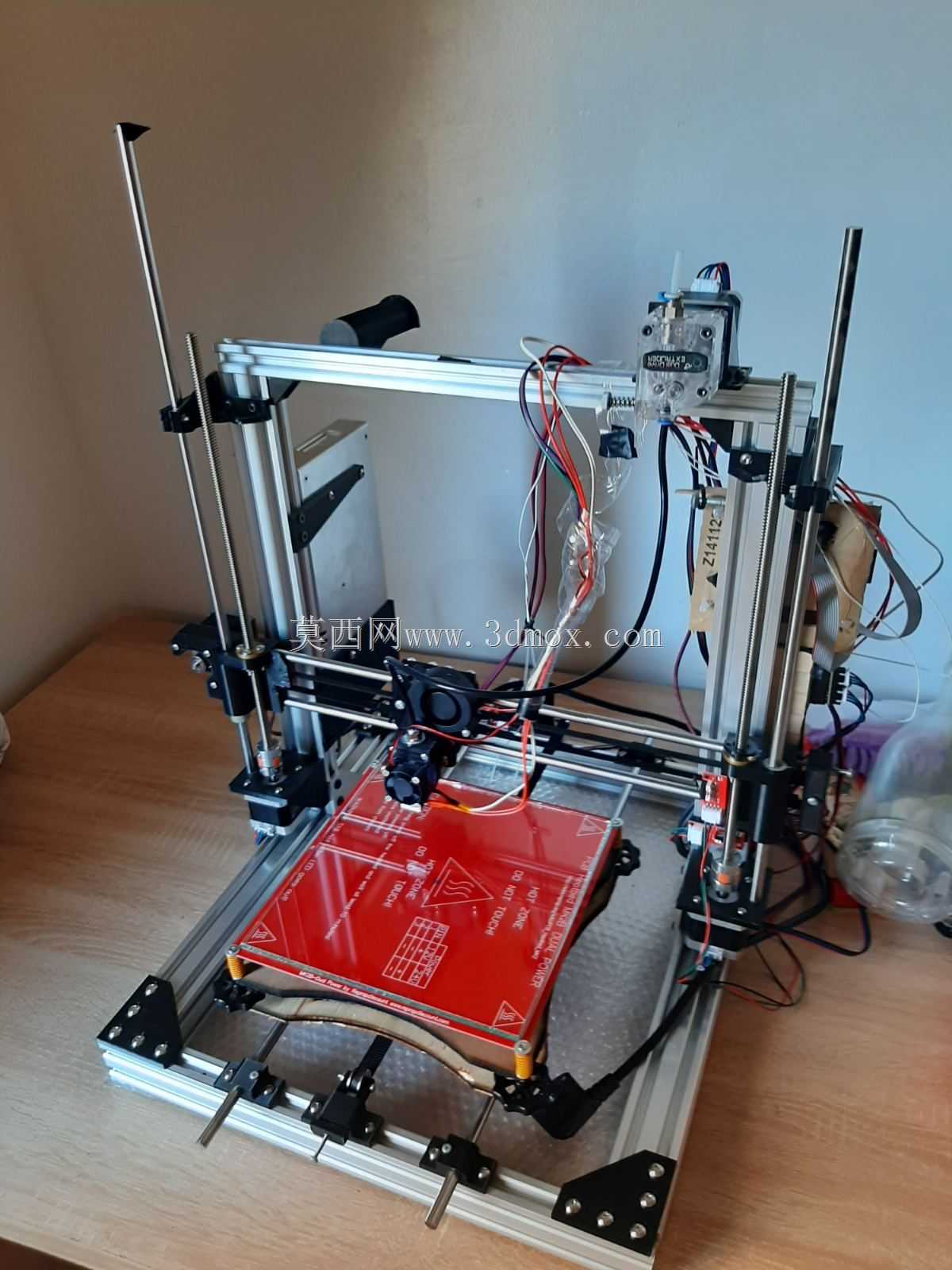

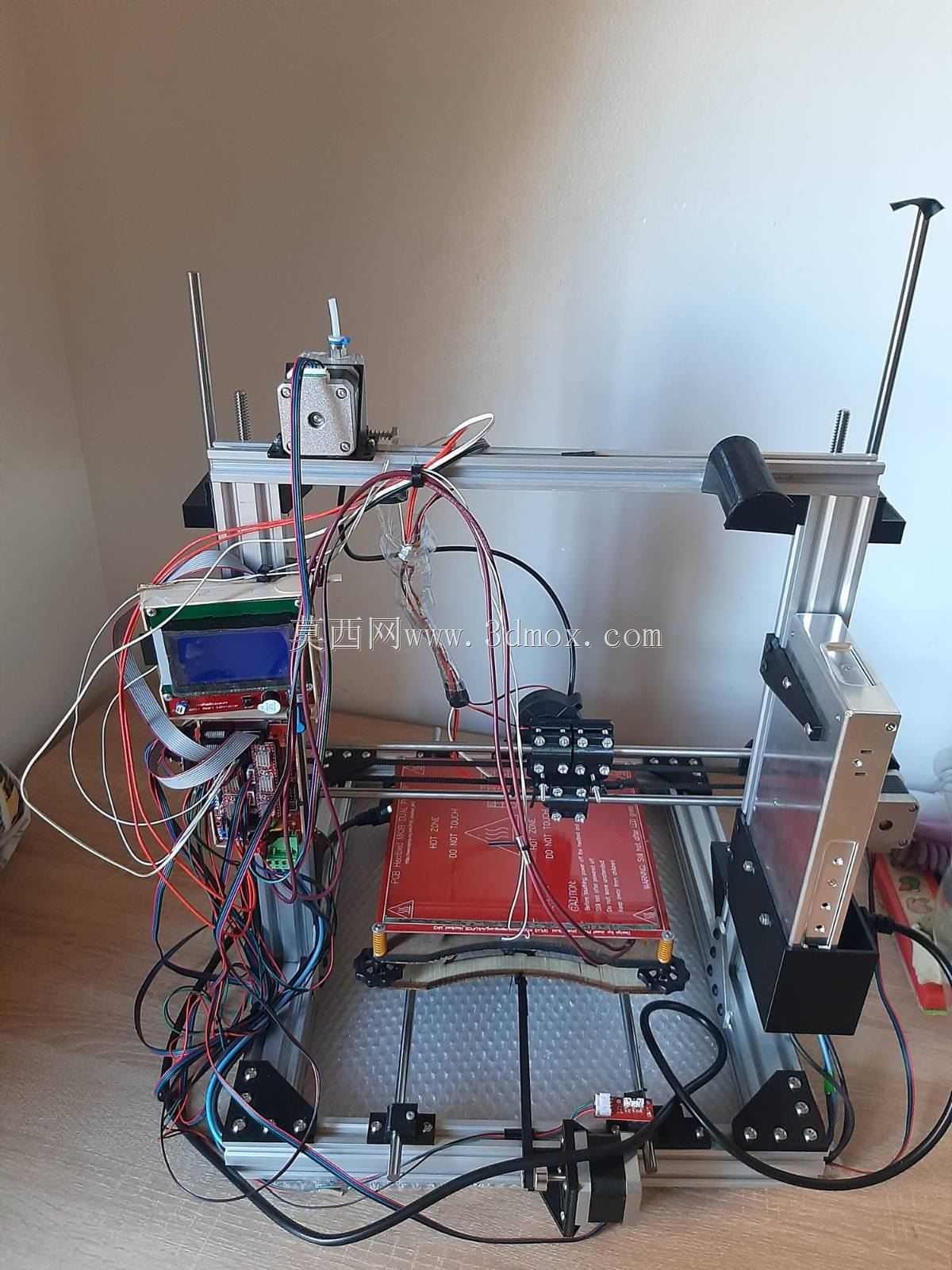

　　设备的安装边界充分考虑桌面部署的需求，整体框架的长宽尺寸控制在普通工作台可容纳的范围内，底部预留了控制板、电源模块的安装空间，所有走线均可沿铝型材的槽位内置布置，避免外露走线干涉运动部件的运行，也能提升设备整体的整洁度。从结构设计的角度来看，这套方案优先选用了市场上通用的标准件与现成的3D打印机通用配件，比如标准规格的同步带、直线轴承、丝杆、铝型材，使用者无需定制特殊加工件即可完成整机组装，大部分结构连接位置都预留了调整余量，即使是装配经验不足的使用者，也能通过逐步调整完成整机的精度校准，不需要专用的工装夹具即可完成组装调试。

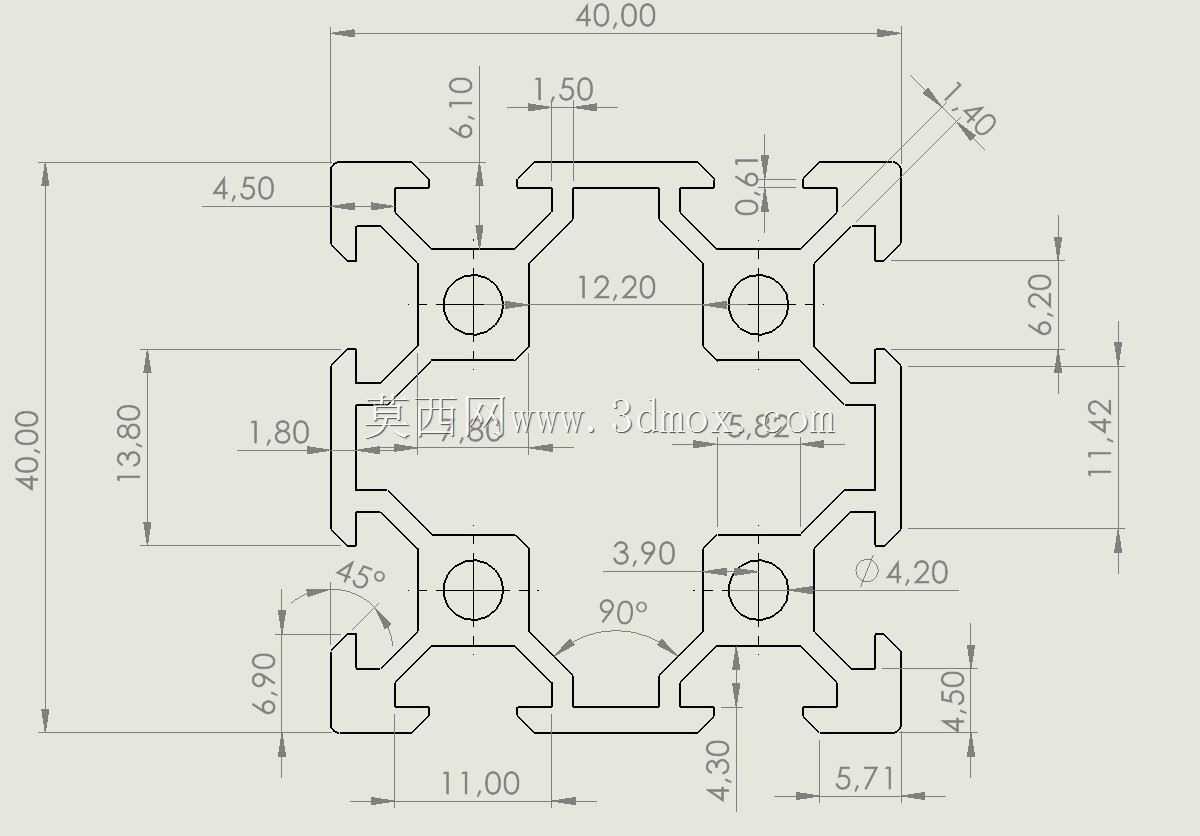

　　在实际使用场景中，这类桌面级DIY打印设备可适配PLA、ABS、PETG等多种常见的3D打印耗材，可制作尺寸在常规桌面级打印行程内的各类结构件、工装夹具、创意模型，相比成品商用3D打印机，这套开放式的结构方案更方便使用者做个性化改装，比如更换更大扭矩的电机提升运动速度、加装 enclosure 恒温罩打印高温耗材、更换近程挤出机构提升柔性耗材打印能力，整体结构的拓展冗余量充足，可根据不同的使用需求做针对性的结构调整。框架的铝型材选型充分考虑了运动负载的需求，选用的型材截面尺寸可承载X轴组件与热床满负载运行时的载荷，不会出现长时间运行后的框架弯曲变形问题，所有运动部件的安装位置都设计了对应的锁紧与定位结构，装配时可通过定位边快速对齐安装位置，减少装配过程中的尺寸测量工作，降低普通使用者的组装门槛。
