3D打印用双向飞碟射击目标模具

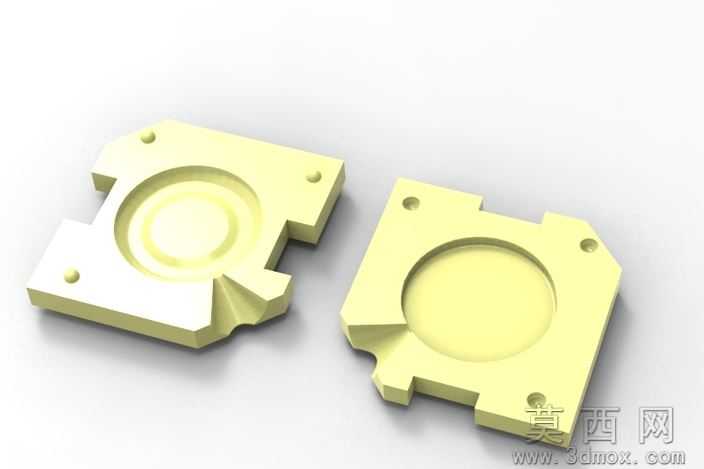

本作品为适配FDM熔融沉积型3D打印机设计的射击目标成型模具，整体采用对称式分体结构设计，建模阶段通过参数化特征构建完成整体轮廓绘制，首先绘制带定位凸点的方形安装基准面，在基准面中心区域切削出圆形靶体成型型腔，型腔边缘做0.2mm的脱模斜度处理，避免打印完成后模具与靶件粘连；模具边角处设置四个定位凸柱与对应凹槽，合模时可精准对位，无需额外夹具即可完成组装。建模过程中对模具壁厚做均匀化处理，整体壁厚控制在2.5mm，既保证模具结构强度，又减少打印模具本身的耗材消耗。渲染阶段采用哑光米黄色工程塑料材质，模拟PLA耗材打印后的真实质感，添加柔和的环境漫反射光照，突出型腔的圆弧过渡结构与定位结构的细节特征，阴影做柔化处理，清晰展现模具上下模的配合间隙与结构层次。设计思路围绕3D打印耗材废料回收利用展开，针对日常3D打印产生的支撑材料、打印失败残料，无需破碎处理即可直接放入模具型腔，通过加热平台余温或简易热风处理使废料熔融填充型腔，冷却后即可得到标准尺寸的飞碟射击靶，成型后的靶体可搭配软弹发射器、双向飞碟射击装置使用，实现废弃耗材的二次利用。模具的型腔尺寸经过反复校准，成型靶体重量控制在15g左右，飞行轨迹稳定，边缘的缺口结构可在被击中时快速碎裂，提升射击体验；模具外侧的凸耳结构方便开合操作，表面做光滑处理减少脱模阻力，无需额外涂抹脱模剂即可顺利取出成型靶件，整体结构无复杂倒扣特征，普通桌面级3D打印机无需支撑即可直接打印该模具本身，打印完成后仅需简单去除毛边即可投入使用，大幅降低了自制射击靶的成本，同时解决了3D打印废弃耗材难以处理的问题。
