带圆头长杆结构开口销紧固连接件

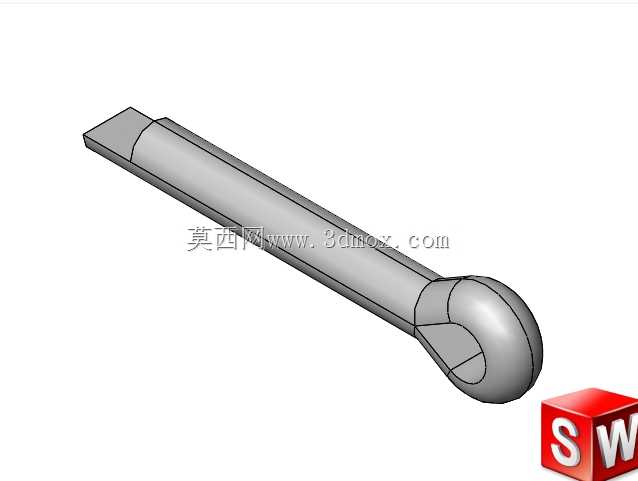

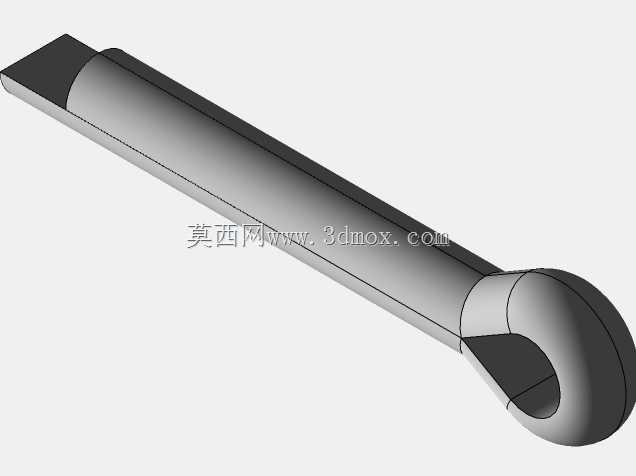

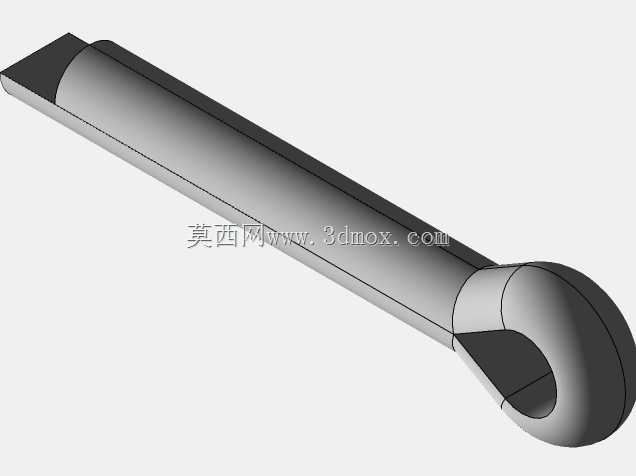

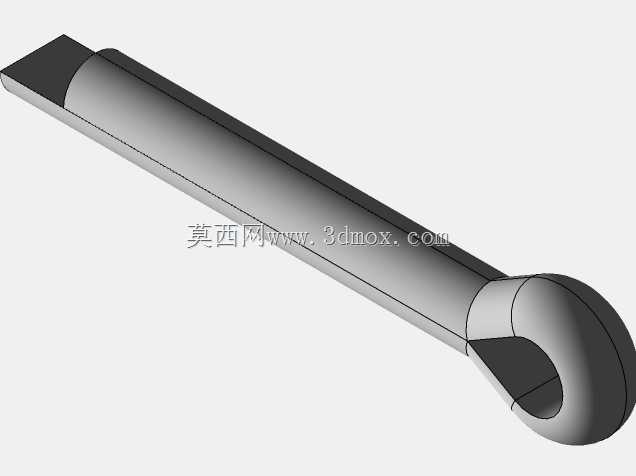

　　从实际装配的边界条件来看，这类销件的安装需要预先在被连接件上打出与杆身直径匹配的贯穿孔，孔位的同轴度公差需要控制在IT12级以内，避免穿装时出现卡滞；球头端的直径略大于杆身直径，装配到位后球头会自然卡在孔位的外侧端面，不需要额外加装端部挡圈，就能限制销件从穿入方向滑出。它的核心功能是在铰接副、销轴连接结构中起到防脱限位的作用，比如在变压器的调压机构连杆连接位置，销轴穿装完成后，从销轴端部的径向孔内打入这款开口销，末端劈开后就能完全锁死销轴的轴向窜动路径，避免设备运行过程中受振动影响导致销轴脱出，引发机构卡滞甚至部件脱落的故障。在各类需要销轴防脱、螺纹副防松的机械装配场景里，这类带圆头的长杆开口销是十分常用的小尺寸连接件，日常在输配电设备的电源变压器组件装配、小型机电设备的铰接部位、轻工机械的连杆连接节点上都能见到它的身影。不同于常规直杆开口销的尾部劈开结构，这款销件的头部做了整圆式的封闭球头设计，杆身采用等直径的长圆柱结构，末端做了斜切式的收窄处理，既方便装配时快速穿过对应的销轴孔、螺栓孔，也能避免尖锐棱边划伤装配人员的手部或是配套零件的表面涂层。

　　设计这类销件的时候，首先要考虑的是不同应用场景下的剪切强度需求，杆身的直径需要匹配对应销轴的直径，通常销径为配套销轴直径的五分之一到四分之一之间，既能保证足够的抗剪切能力，也不会因为销孔过大削弱销轴本身的结构强度；球头的过渡位置做了小圆弧倒角处理，避免应力集中导致头部受冲击时出现断裂，末端的斜切角度控制在30度到45度之间，既保留了足够的导向长度，也不会因为斜切段过长导致末端劈开后张开的角度不足，影响防松效果。实际使用中，这类销件多采用低碳钢或是不锈钢材质加工，表面根据使用场景做镀锌、钝化处理，在户外输配电设备上使用的款式会优先选择不锈钢材质，避免长期受潮湿、盐雾环境影响出现锈蚀，导致后期维护拆卸困难。

　　不同于螺栓类紧固件需要配套螺母拧紧，开口销的安装不需要额外的锁紧工具，只需要手锤或是尖嘴钳就能完成装配和拆卸，在需要频繁拆装维护的铰接部位，使用这类连接件能大幅降低维护的操作难度。在变压器组件的装配场景中，这类销件不仅用在外部连杆机构上，部分内部引线的固定支架铰接点也会用到小尺寸的同结构开口销，它的球头结构不会像普通开口销的分叉头部那样容易勾挂绝缘引线，能有效避免引线绝缘层被刮破的风险。杆身的直线度公差需要控制在每100mm长度不超过0.1mm，否则穿装长孔的时候很容易出现卡滞，尤其是在一些空间狭窄、无法直视孔位的装配位置，杆身的直线度直接影响装配效率。

　　末端的劈开槽长度通常为杆径的1.5到2倍，装配时将末端沿槽掰开至与杆身呈60度以上的夹角，分别贴在销轴的端面上，就能完全锁死销件的轴向移动，即使设备长期受振动载荷影响，也不会出现销件自行滑出的问题。很多设计人员在选型的时候容易忽略销件头部的尺寸边界，球头的外径如果设计过大，会和周边的零部件产生运动干涉，比如在连杆做小角度摆动的时候，过大的球头会蹭到连杆的侧壁，长期磨损会产生金属碎屑，影响设备内部的清洁度，甚至卡滞运动机构；如果球头尺寸过小，又容易在受冲击载荷的时候被拉过孔位，失去限位作用，所以头部与杆身的直径比通常控制在1.3:1到1.5:1之间，兼顾限位可靠性和安装空间需求。
