M6规格导轨式卡装锁紧螺母结构

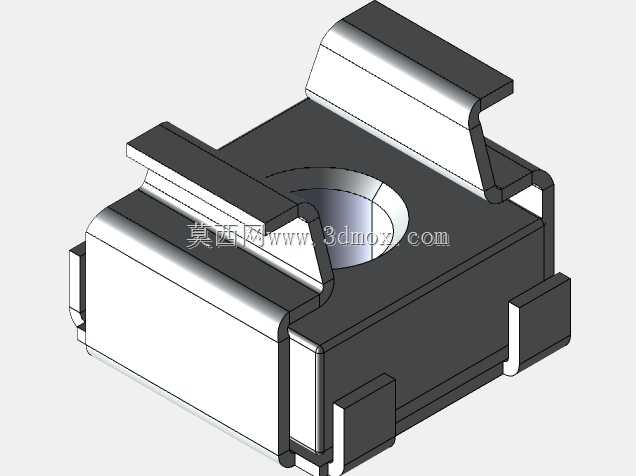

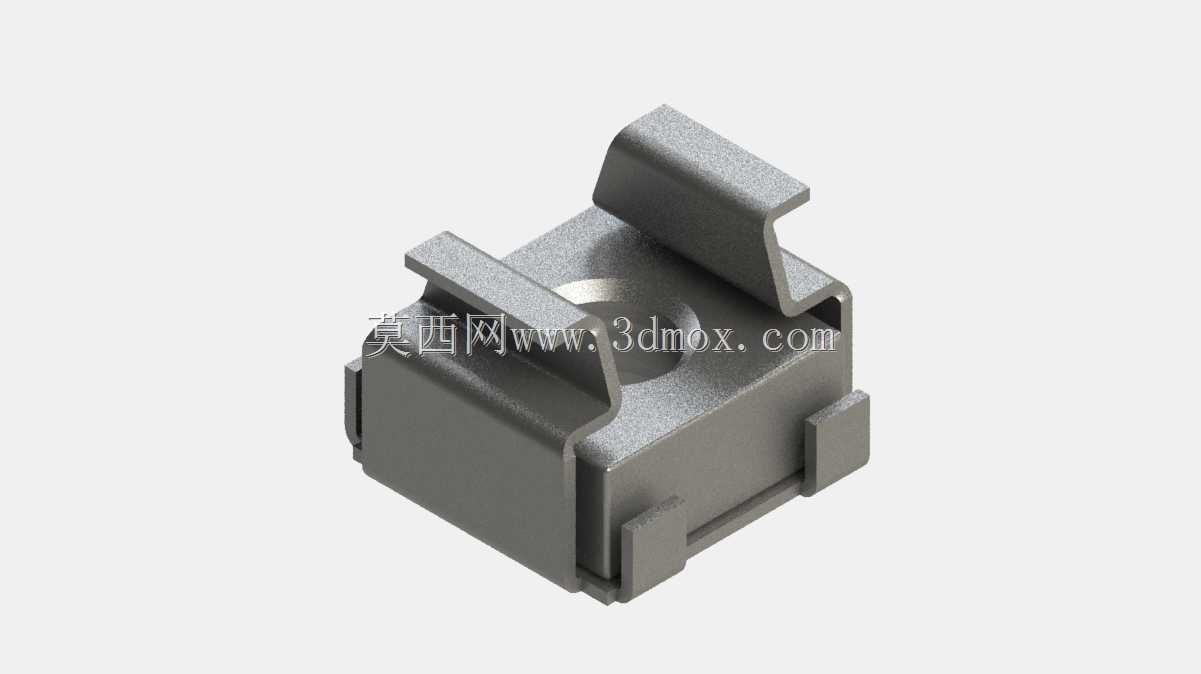

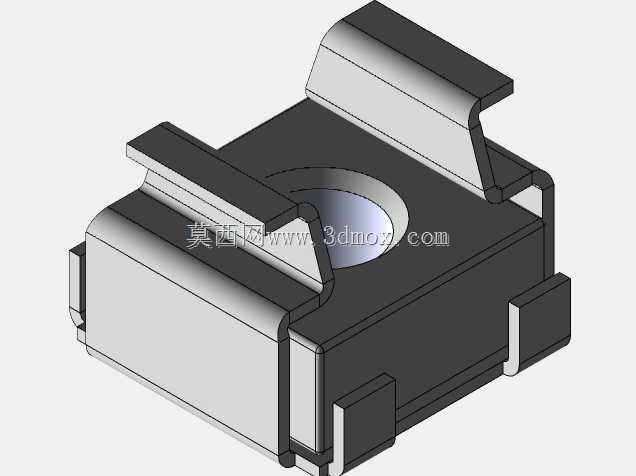

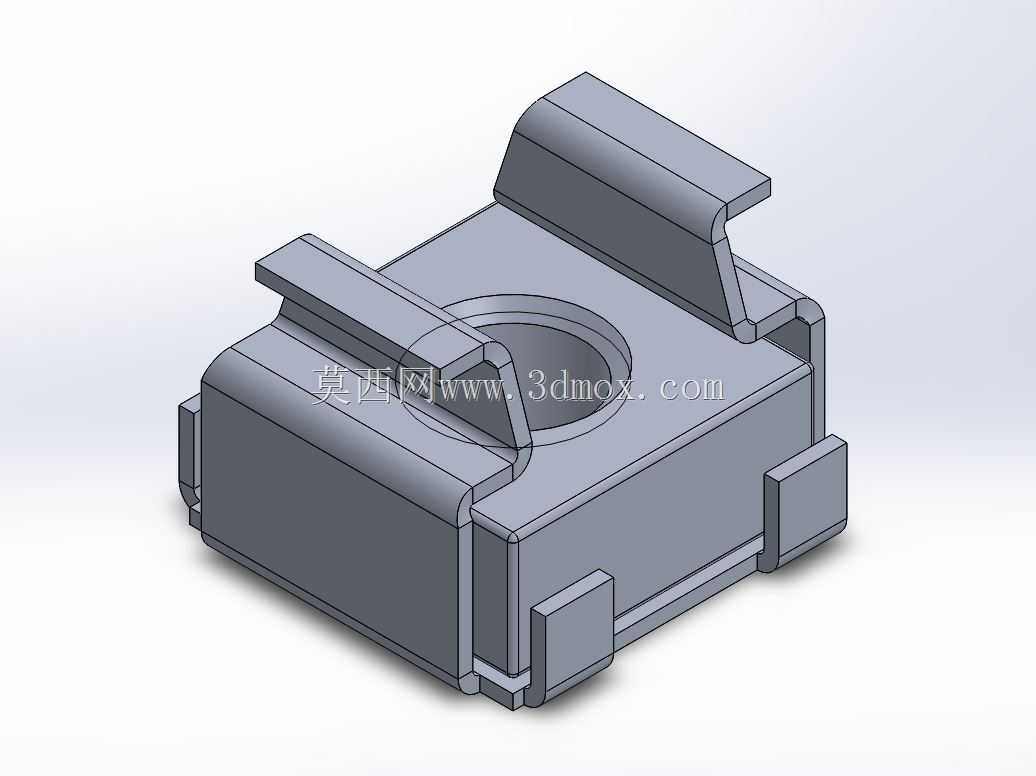

　　在低压配电柜体内部的DIN导轨安装场景里，这类卡装式锁紧螺母是解决导轨上元器件快速固定、后期运维免拆导轨的核心小零件，很多刚入行的结构工程师容易忽略这类小紧固件的设计细节，往往到了现场装配阶段才发现，普通六角螺母需要从导轨端部穿入，一旦导轨上已经装了断路器、端子排等元器件，新增固定点时就得拆下半段导轨上的所有零件，运维效率极低。这款M6规格的卡装锁紧螺母，核心设计思路就是从根源上解决导轨后装固定的痛点，不需要提前预装在导轨内，任意位置都可以直接卡入标准C型导轨的卡槽内，卡入后依靠两侧的弹性卡爪与导轨卷边形成过盈配合，不会沿着导轨长度方向自由滑动，拧紧紧固件时也不会跟转。从结构细节来看，主体采用方块式基座设计，中心是贯通的M6螺纹孔，螺纹孔周边做了0.8mm的凸台加厚处理，避免拧紧螺栓时螺纹孔周边应力集中导致基座开裂，毕竟这类零件大多采用PA66加30%玻纤的材质注塑成型，加厚凸台能有效分散螺栓锁紧时的压应力，长期在-20℃到85℃的电气柜工作环境下不会出现脆裂问题。基座两侧伸出的弹性卡爪做了15度的导入斜角，安装时只需要对准导轨卡槽按压，卡爪会顺着斜角向内弹性变形，越过导轨卷边后自动回弹卡紧，整个安装过程不需要额外工具，徒手就能完成卡装，单颗零件的安装耗时不超过两秒，比传统的导轨滑块螺母安装效率提升60%以上。

　　基座上下两端的定位凸块，尺寸刚好匹配标准35mm宽度DIN导轨的卡槽间隙，卡入后凸块与导轨侧壁的间隙控制在0.2mm以内，既保证卡装时的顺畅度，又能避免螺母在卡槽内出现左右晃动，保证螺栓锁紧时的同轴度，不会出现螺纹偏载滑牙的问题。从安装边界尺寸来看，这款螺母卡入导轨后，整体高出导轨表面的高度只有7.2mm，不会占用导轨前方过多的元器件安装空间，对于柜内元器件排布紧凑的场景非常友好，比如开关电源、小型继电器、接线端子排这类紧贴导轨安装的元器件，不会因为螺母突出过高导致元器件无法贴紧导轨安装。基座的总宽度是22mm，长度是18mm，相邻两个螺母的最小安装间距可以控制在25mm以内，完全匹配端子排这类密集排布元器件的固定孔距要求。

　　在实际应用场景里，除了常规的电气柜导轨固定，这类卡装螺母也经常用在铝型材框架的后期改装场景里，很多铝型材设备框架在组装完成后需要新增传感器安装支架、线槽、拖链固定座，不需要拆开型材端盖塞入T型螺母，直接用适配对应型材槽宽的卡装螺母就能快速固定，大幅降低设备改装的工作量。设计这类零件的时候，最容易踩的坑是卡爪的弹性变形量设计不合理，变形量太小会导致卡装阻力过大，现场工人安装时需要用螺丝刀撬才能卡入，安装体验极差；变形量太大又会导致卡紧力不足，拧紧螺栓时螺母容易从导轨卡槽里脱出。这款螺母的卡爪变形量经过反复验证，卡入力控制在15N到20N之间，成年人徒手按压就能顺利卡入，卡入后的拔出力不低于80N，正常拧紧M6螺栓的扭矩下不会出现松脱。

　　另外，螺纹孔的位置度公差控制在0.1mm以内，卡入导轨后螺纹孔中心与导轨宽度方向的中心偏差不超过0.15mm，保证螺栓穿过安装件的孔位后能顺利拧入螺纹，不会出现孔位对不齐需要强行掰动安装件的问题。很多人觉得这类小紧固件没有什么设计难度，实际上在批量生产时，注塑浇口的位置选择也很关键，这款螺母的浇口设置在基座底部的非配合面，不会影响卡爪、定位凸块的尺寸精度，也不会在安装接触面上留下浇口痕迹导致安装不平整。材质方面除了常用的玻纤增强尼龙，在有耐高温要求的场景，比如光伏逆变器内部、工业加热设备周边的导轨安装，也可以换成PPS材质，长期工作温度可以达到150℃，不会因为高温出现材质软化导致卡紧力下降。在抗振动性能上，这款卡装螺母的卡爪与导轨卷边的接触面上做了细微的防滑齿纹，在有持续振动的设备上，比如机床控制柜、工程机械的车载配电盒内，不会因为长期振动出现螺母移位、螺栓松脱的问题，不需要额外增加防松垫圈就能满足常规工业场景的防松要求。
