六米长散装物料输送皮带机结构设计

　　在散料转运的各类作业场景里，这类倾斜布置的皮带输送设备是衔接不同工序节点的核心中转装备，常见于粮食仓储转运、建材散料短途输送、矿山细碎物料给料、小型加工生产线的物料流转环节，承担水平或小倾角状态下的散状物料连续输送任务，相比人工转运或者斗式提升设备，它的输送连续性更强，物料破损率更低，对于颗粒度不均、存在一定湿度的散装物料适配性更好，不会出现卡料、堵料的频繁故障。

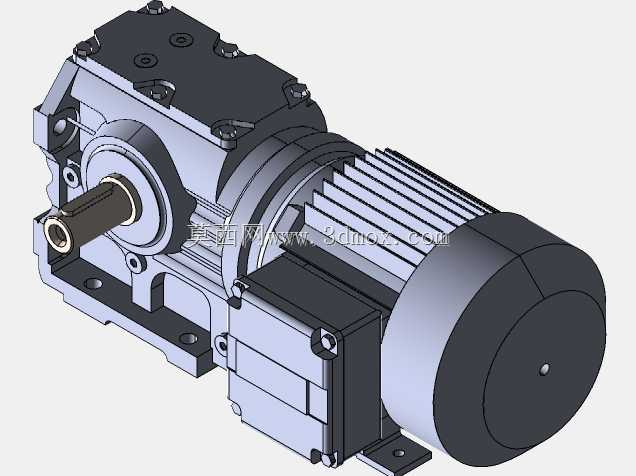

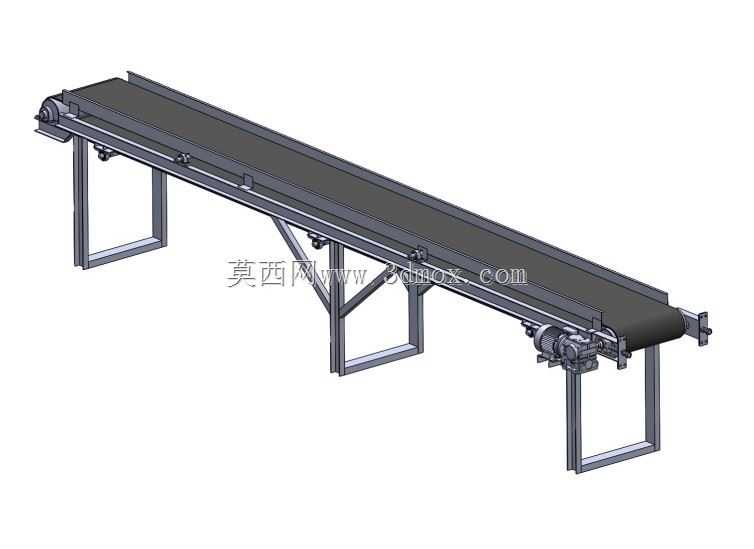

　　从实际作业需求出发，这款设备的驱动端配置了带变速箱的3kw动力单元，选型时充分考虑了6米长度输送段的运行阻力，以及每小时3吨的额定输送量负载，变速箱的减速比匹配了皮带0.8-1.2m/s的常规运行线速度，既不会因为速度过快导致散料在输送过程中滚落撒漏，也不会因为速度过低影响整体转运效率。设备整体采用倾斜布置的结构形式，进料端位置更低，方便人工或者上游设备直接卸料，出料端抬升一定高度，能够直接对接下游料仓、筛分设备或者包装工位的进料口，省去了额外的提升转接结构，减少了物料转接过程中的落料扬尘和损耗。

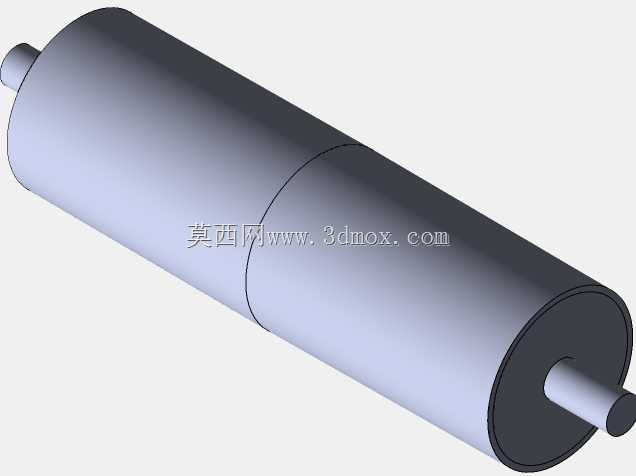

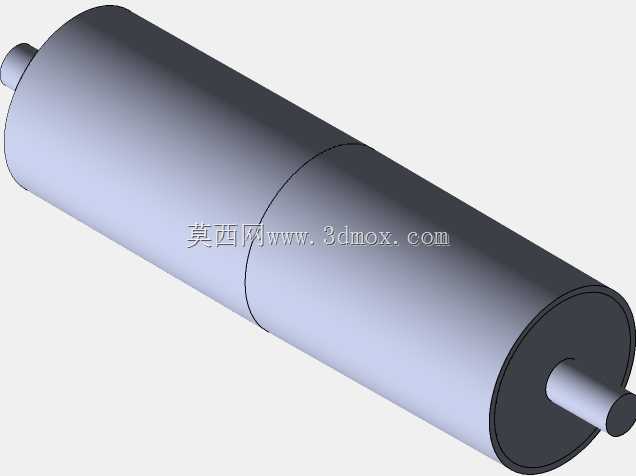

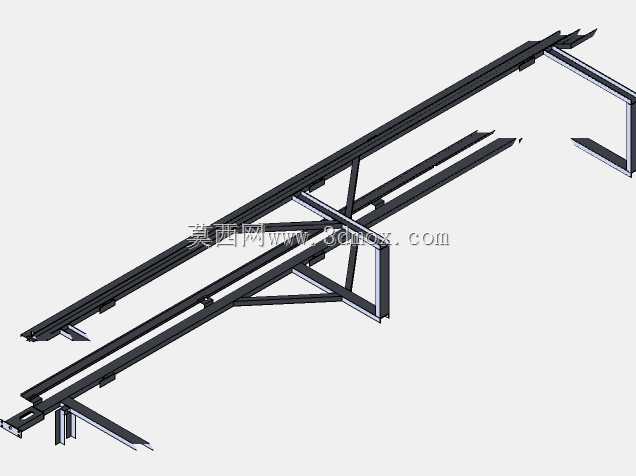

　　结构设计上，机架采用标准型钢焊接成型，支腿部分做了三角形斜撑加固，避免长距离输送时机架出现横向晃动或者中部下挠的问题，每个支腿底部预留了安装固定的螺栓孔位，安装时可以根据现场地面的平整度微调支腿高度，保证皮带机架的整体直线度，防止皮带运行过程中出现跑偏。托辊组采用槽型托辊和平行托辊组合布置，承载段使用槽型托辊增大皮带与物料的接触面积，防止散料向皮带两侧滑落，回程段使用平行下托辊支撑皮带返程，减少皮带运行的垂度，两端的滚筒分别做了包胶和腰鼓型处理，驱动端包胶滚筒增大与皮带的摩擦力，避免重载启动时出现皮带打滑，从动端的腰鼓型调心滚筒可以自动修正皮带的小幅跑偏，减少人工调整的频次。

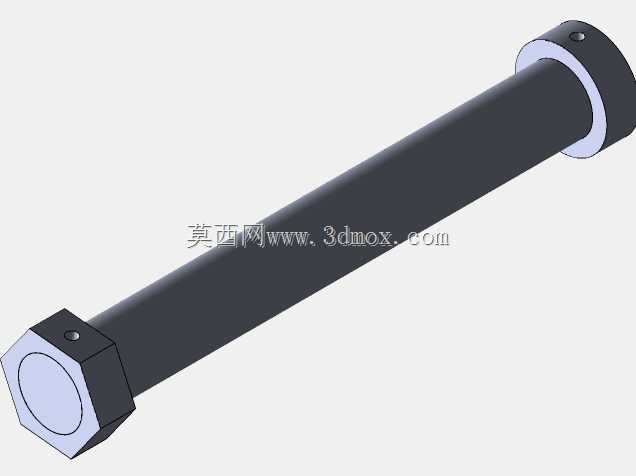

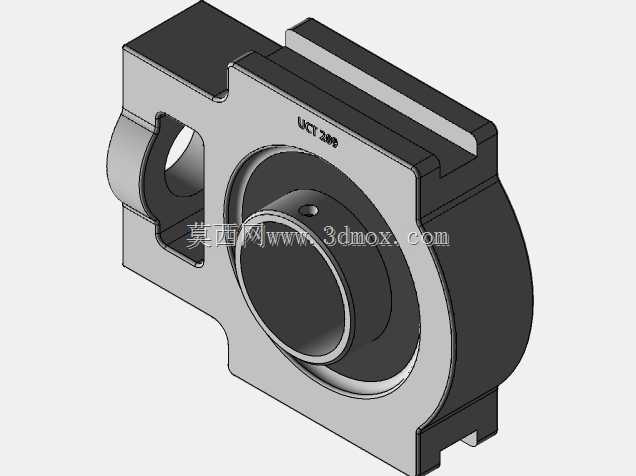

　　设备的安装边界需要提前在现场规划，整机长度6米，倾斜角度控制在18度以内，这个角度是散状物料不出现自溜的临界角度范围，安装时需要预留两端各0.5米的检修空间，驱动端一侧要留出电机散热和检修维护的操作空间，宽度方向整机含支腿的总宽度约1.1米，现场安装通道需要至少预留1.5米的通行宽度，方便后期更换托辊、调整皮带张紧度。张紧装置采用螺旋张紧结构布置在从动端，结构简单可靠，操作人员只需要调整两端的张紧螺栓就可以调整皮带的张紧力度，不需要复杂的液压或者重锤张紧结构，对于这种小型固定输送距离的设备来说，维护成本更低，操作更简便。

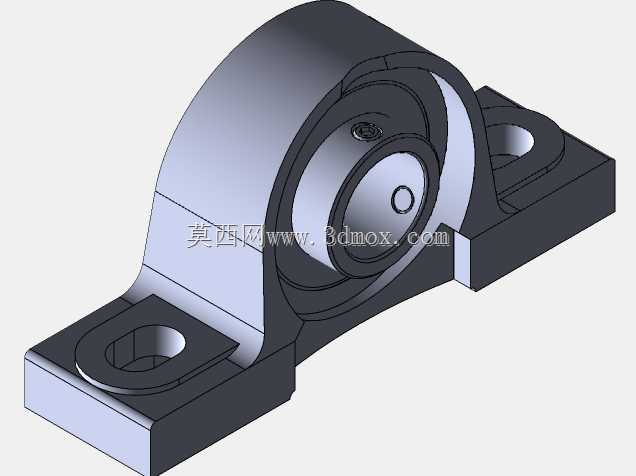

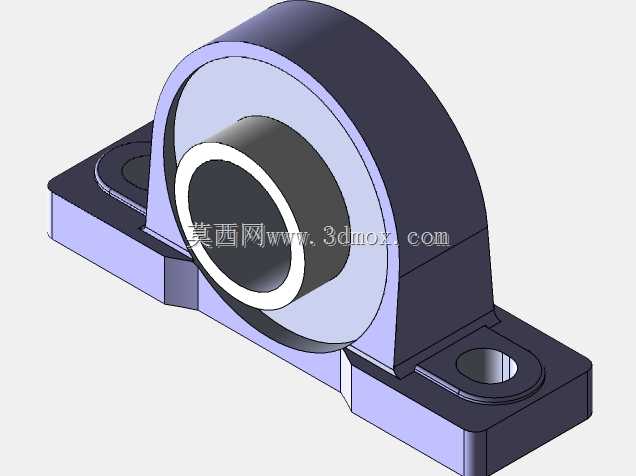

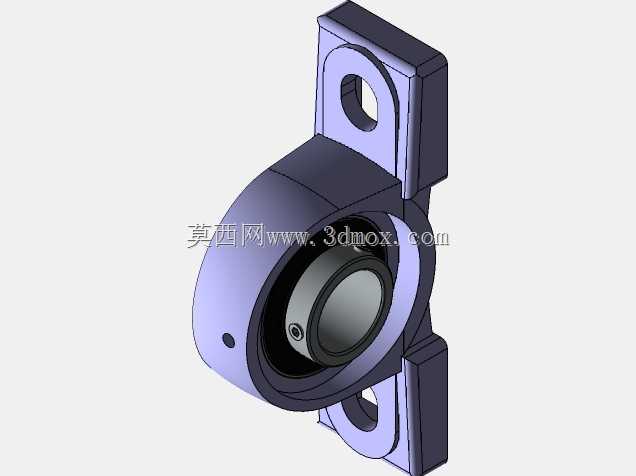

　　在实际使用过程中，这类设备的进料位置最好设置在皮带中部靠前的位置，避免大块物料直接砸在皮带上造成皮带损伤，进料口可以加装简易导料槽，防止物料落料时向两侧撒漏。设备的两侧可以根据使用需求加装防尘罩或者挡边，针对粉尘较大的散料输送场景，还可以在导料槽位置预留除尘接口，对接现场的除尘系统，减少作业过程中的粉尘扩散。机架的焊接位置都做了去应力处理，避免长期重载运行下机架出现焊接变形，所有转动部位的轴承座都预留了注油孔，日常维护时可以定期加注润滑脂，延长托辊和滚筒的使用寿命。

　　从建模的角度来看，这款设备的所有结构件都采用参数化建模，型钢的规格、托辊的间距、支腿的高度都可以根据实际使用场景的需求快速调整，比如需要更长输送距离时，可以直接分段接长机架，调整驱动电机的功率即可，不需要重新做整体结构设计；如果输送的物料容重更大，只需要更换更大壁厚的型钢机架和更大直径的托辊，就可以适配更高的负载要求。皮带的建模采用实体带面模拟，还原了皮带安装后的张紧状态，托辊和滚筒的配合位置都做了干涉检查，确保实际装配时不会出现部件干涉的问题，所有连接螺栓的规格都符合通用机械标准，采购配件时可以直接选用标准件，降低设备的制造成本和后期维护的配件采购难度。
