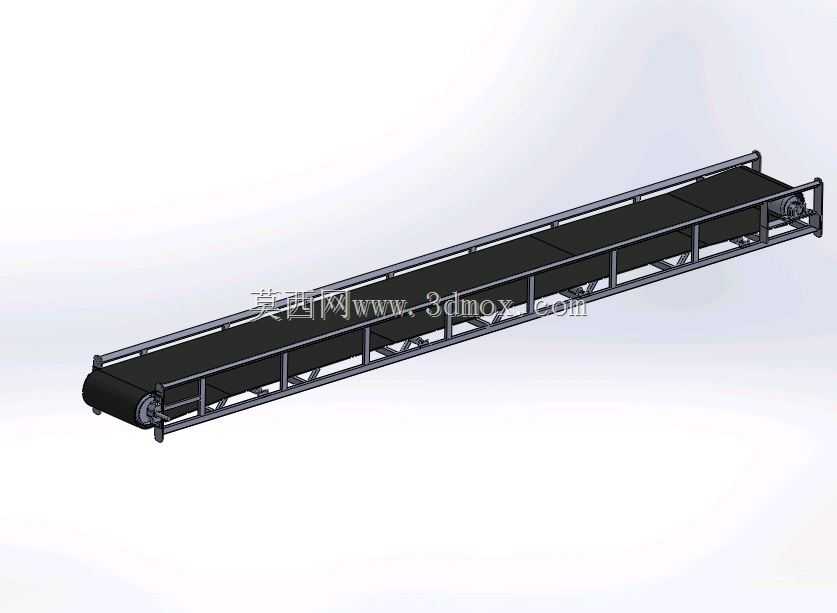

矿山破碎工段长距离皮带输送设备结构

　　在矿山、砂石骨料加工的破碎作业现场，物料在粗碎、中细碎、筛分各工段之间的转运衔接，直接决定整条产线的连续运转效率，这款长距离平型皮带输送结构，正是针对破碎工段大粒径、高磨蚀性物料的转运需求设计的。从现场安装边界来看，该设备采用分段式桁架机架设计，单段机架长度适配常规货运车辆的运输尺寸，现场安装时仅需通过端部连接法兰完成多段拼接，可根据不同产线的工位间距灵活调整总长度，机架支腿采用可调高度结构，可适应破碎车间不平整的混凝土地面，安装时无需额外做大规模基础找平，支腿底部预留地脚螺栓孔，可通过膨胀螺栓与地面固定，抵消皮带重载运行时的纵向窜动。

　　设备的核心承载部件采用平型托辊组布置，上托辊采用等间距排布，托辊间距根据破碎物料的最大粒径做了加宽调整，避免大块矿石卡滞在托辊间隙之间，下托辊采用平行下托辊，支撑回程段皮带，减少皮带下垂量，降低运行过程中的皮带抖动。驱动端布置在设备的头部位置，采用电动滚筒集成式驱动结构，将电机、减速机构全部集成在滚筒内部，相比传统的电机-联轴器-减速机外置驱动结构，大幅减少了驱动端的横向占用空间，适配破碎车间狭窄的安装空间，同时驱动滚筒表面包胶，增加与皮带之间的摩擦系数，避免重载启动时出现皮带打滑。

　　尾部设置螺旋张紧结构，张紧行程预留足够余量，可补偿皮带在长期运行后出现的塑性伸长，无需频繁裁剪皮带，张紧装置的调节螺杆采用梯形螺纹，具备自锁特性，调整完成后不会出现松脱移位。皮带选用多层帆布芯橡胶带，上覆盖胶厚度针对破碎物料的高磨蚀性做了加厚处理，可承受大块矿石下落时的冲击，避免皮带被尖锐矿石刺穿。两侧机架设置有挡边立辊，可防止皮带运行过程中出现跑偏，当皮带边缘接触立辊时，立辊可自由转动引导皮带回到居中位置，减少皮带边缘的磨损。设备的进料端位置预留有导料槽安装接口，可对接破碎机的出料口，导料槽内部可加装耐磨衬板，降低物料对皮带的直接冲击，同时避免物料洒落。

　　从实际运行工况来看，该输送结构可适配颚式破碎机、反击式破碎机、圆锥破碎机等多种破碎设备的出料转运，输送物料的粒径范围可覆盖从粗碎段的300mm以下块料到细碎段的成品骨料，运行速度可根据产线产能需求调整，常规配置下可满足每小时数百吨的物料输送需求。设计过程中针对破碎工段粉尘大、工况恶劣的特点，所有托辊均采用密封式轴承结构，轴承座位置设置多层防尘密封圈，防止粉尘进入轴承内部造成卡滞，延长托辊的更换周期，减少日常维护工作量。机架主体采用型钢焊接结构，焊接完成后做整体去应力处理，避免长期重载运行时机架出现变形，机架表面喷涂防锈耐磨涂层，适应破碎车间高粉尘、高湿度的作业环境。设备的中间段可根据现场需求加装防尘罩接口，对接车间的除尘系统，减少转运过程中的粉尘外溢，满足环保作业要求。在设备选型适配时，可根据实际输送距离、输送倾角、物料容重调整托辊间距、皮带宽度、驱动功率等参数，该结构的模块化设计可快速完成参数化调整，无需重新设计整体机架结构，缩短非标设备的设计周期。
