XT90双孔母端接插件结构设计

　　在大电流动力连接场景中，XT90系列接插件是航模动力系统、大功率储能设备、低压直流供电回路里的常用连接部件，这款母插头作为回路中与公端对插的承载侧，核心作用是实现动力回路的可靠导通与机械锁止，避免大电流工况下出现接插松脱、接触电阻过大引发的温升异常问题。从实际应用场景来看，这类接插件普遍用在持续电流承载能力要求在60A以上的回路中，比如多旋翼植保无人机的动力电调与锂电池组连接、大功率电动滑板车的电池包与控制器对接、便携式储能电源的输出端扩展连接，还有部分工业低压测试设备的临时动力接线场景，相比传统的XT60接插件，它的接触面积更大，耐受持续电流的能力更强，适合高倍率放电的动力回路使用。

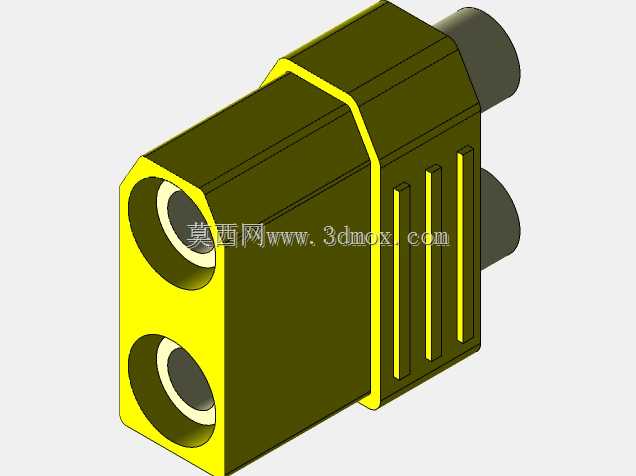

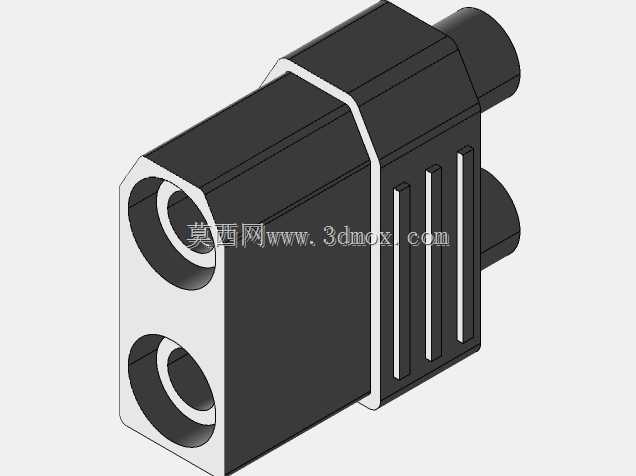

　　从结构设计思路来看，这款母插头采用双孔并列的腔体布局，两个接触腔独立分隔，避免正负极之间出现爬电风险，接触腔内部预留了弹片安装位，实际量产件中会内置铍铜镀金弹片，公端插针插入后依靠弹片的弹性抱紧力实现低电阻接触，外壳主体采用耐温尼龙材质注塑成型，表面的凸起筋条一方面是增加插拔时的手部摩擦力，另一方面是强化外壳的结构强度，避免插拔受力时出现壳体开裂。外壳前端的黄色边框部分是导向与防呆结构的延伸，对插时可以引导公端插针对准腔体，同时配合公端外壳的卡扣结构实现插入后的机械锁止，防止设备运行过程中受振动影响出现接插件松脱断电的问题。从安装边界来看，这款母插头的尾部出线端采用圆柱形过孔设计，适配10AWG到8AWG规格的硅胶动力线，焊接完成后可以通过尾部的热缩管或者注塑尾套实现线材与壳体的固定，接插件整体的对插深度控制在18mm左右，安装时需要在设备面板或者电池仓位置预留至少25mm的纵深空间，避免接插后尾部线材出现过度弯折。两个插针孔的中心距为标准XT90系列的12mm，与同规格公端的插针中心距完全匹配，不存在适配偏差，外壳的最大宽度为22mm，在密集布线的场景中，相邻两个同型号接插件的安装间距需要预留至少5mm的间隙，方便手指捏住壳体完成插拔操作。

　　从功能特性上看，这种双孔大电流接插件的接触电阻可以控制在0.5毫欧以内，持续通流时的温升在环境温度25℃的条件下不超过45K，能够满足高倍率放电时的大电流承载需求，外壳材质的耐温范围覆盖-20℃到120℃，可以适应户外低温环境以及设备长时间运行的温升工况，不会出现壳体软化变形的问题。在建模过程中，需要重点关注接触腔的内径公差，实际生产中腔体内径与插针外径的配合公差控制在H7/g6的区间，既保证插针可以顺畅插入，又不会因为间隙过大导致弹片接触不良，外壳表面的防滑筋条深度控制在0.8mm，既保证足够的摩擦力，又不会因为筋条过深导致注塑时出现缩水缺陷。

　　尾部的出线孔内径设计为8mm，刚好可以容纳双根10AWG硅胶线穿过，焊接时可以将线材的绝缘层伸入壳体内部3mm左右，避免焊点外露引发短路风险。另外在接插件的两侧设计有细微的定位卡槽，在批量生产的注塑模具中，这个卡槽是模具顶针的定位位置，同时也可以作为后续组装防呆的标识，避免弹片装反导致正负极错位。在实际选型使用时，需要注意这款母插头的额定工作电压为直流500V以下，不能用于高压交流回路，接插时需要确认正负极方向对准，避免反插损坏设备，多次插拔后需要检查内部弹片的弹性，如果出现弹片松弛、接触不良的情况需要及时更换接插件，避免大电流工况下出现接头发热烧蚀的问题。在设备结构设计时，如果需要将这款接插件固定在设备面板上，可以在面板上开设对应尺寸的方孔，利用外壳两侧的卡扣实现面板固定，不需要额外增加螺丝固定结构，能够减少装配工序，提升组装效率。
