DFPlayer迷你音频播放模块结构设计

　　这款迷你音频播放模块的结构设计，首先围绕嵌入式音频场景的实际安装需求展开，在做整体布局的时候，最先考虑的是狭小设备内部的安装边界，整体采用矩形板卡布局，板边预留的固定孔位完全匹配通用小型电子模块的安装孔距，不需要额外定制安装支架就能直接固定在各类小型控制设备的内部预留位上，不管是集成到小型提示音设备、DIY互动装置还是小型工控提示终端，都能直接适配现有安装空间，不会和周边的电容、接线端子等元件产生空间干涉。

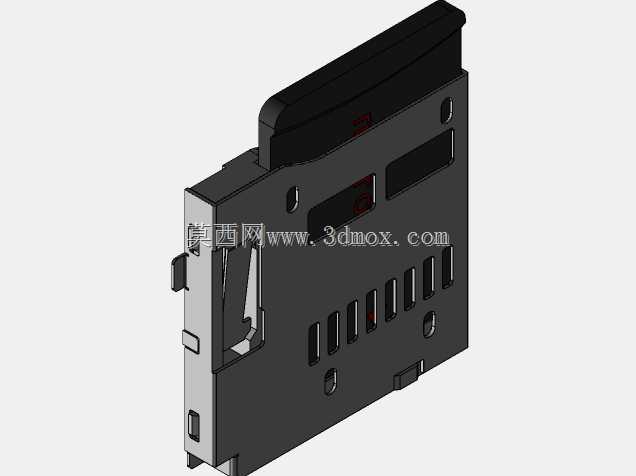

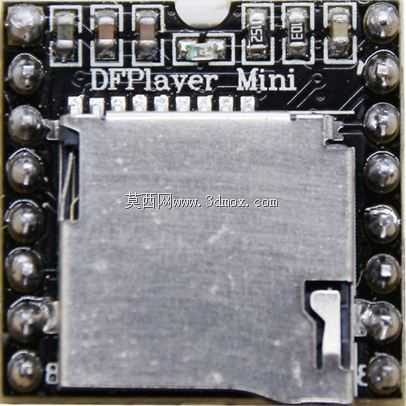

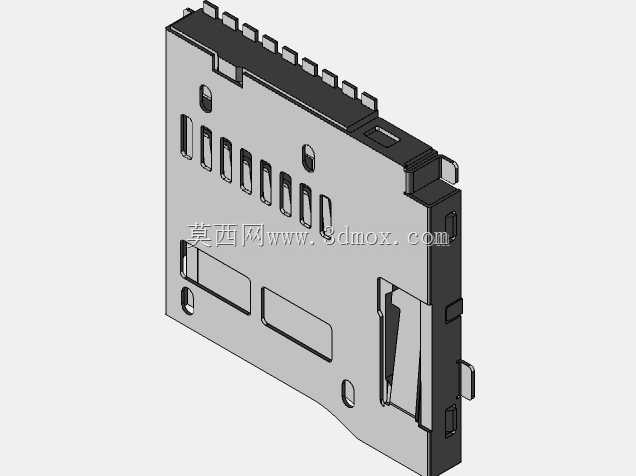

　　板载的micro SD卡槽是整个结构设计里的重点考量部分，卡槽的位置特意设置在板卡正面居中区域，插拔SD卡的操作方向垂直于板卡平面，不需要在设备外壳侧面额外预留过长的插拔操作空间，就算是设备内部板卡堆叠间距只有10mm的场景，也能顺利完成存储卡的插拔更换。卡槽周边的板边做了局部的应力分散设计，避免频繁插拔SD卡的时候造成板卡局部变形，影响周边贴片元件的焊接可靠性。

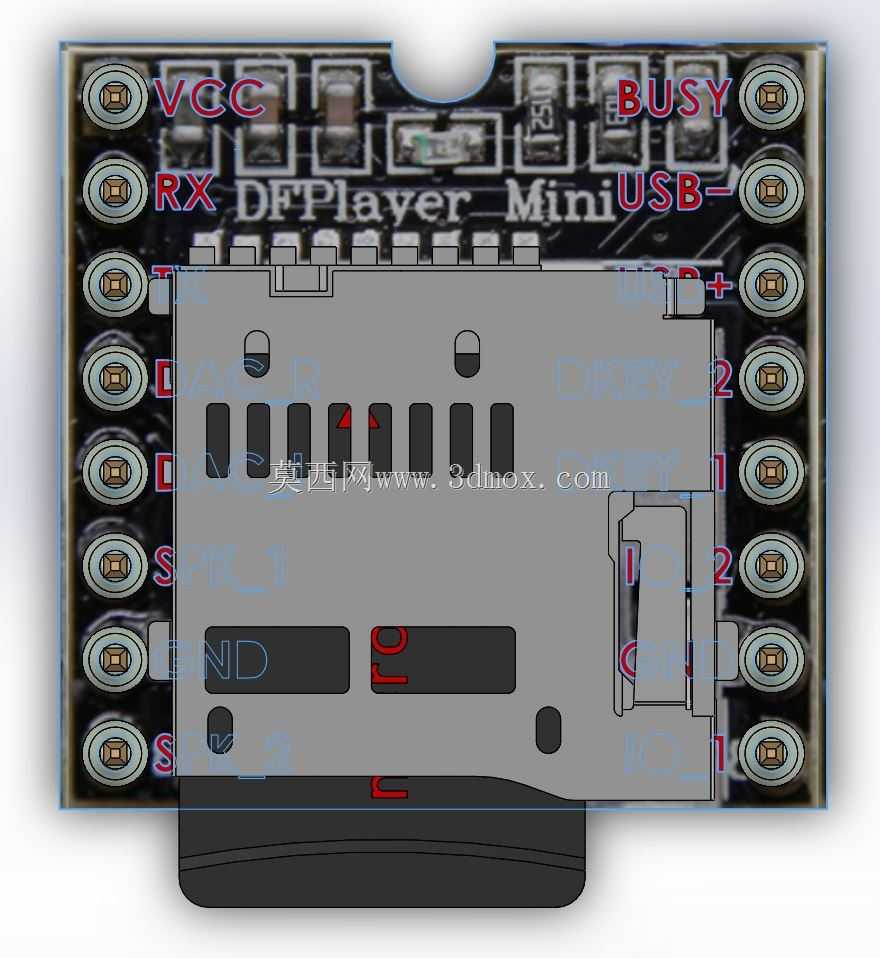

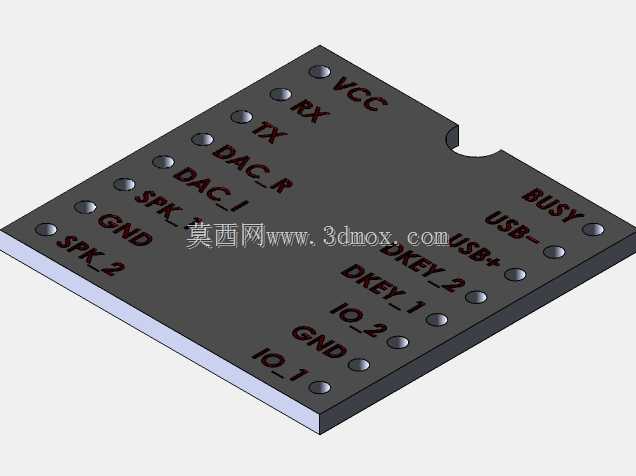

　　引脚接口的布局完全遵循嵌入式开发的通用接线逻辑，两侧排布的排针引脚从功能上做了清晰的分区，电源相关引脚、通讯引脚、音频输出引脚、状态指示引脚各自成组排布，接线的时候可以顺着引脚功能分区走线，不会出现电源线和信号线交叉缠绕的情况，能有效减少接线错误的概率，也方便后期做线束整理的时候做分组固定。板卡上丝印的引脚标识直接做在对应引脚的旁侧，就算是焊接完排针之后，标识也不会被排针遮挡，现场接线调试的时候不需要额外查阅引脚定义文档，就能快速完成接线核对。

　　板卡上的状态指示相关元件布局也做了优化，BUSY状态指示对应的引脚区域预留了外接指示灯的焊盘位置，用户可以根据自己的设备外壳设计，选择直接使用板载状态指示或者外接指示灯到设备面板上，不需要额外飞线改装。USB接口的位置设置在板卡侧边，和排针引脚保持足够的安全间距，插接USB数据线的时候不会碰到周边的接线，就算是在调试阶段频繁插拔USB线，也不会碰松已经接好的其他引脚线束。

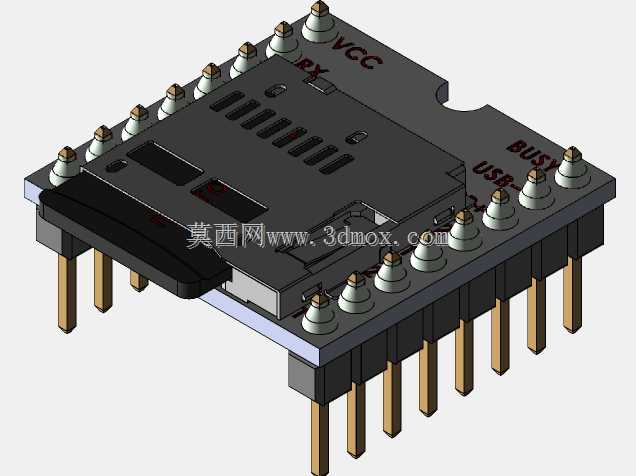

　　做结构建模的时候，所有贴片元件的高度都做了精准的还原，最高的元件高度控制在合理范围内，板卡整体的厚度方向尺寸完全适配常规的贴片加工工艺，不管是做回流焊还是手工焊接，都不会出现元件高度差导致的焊接问题。板卡四角做了小尺寸的圆角处理，安装的时候不会刮伤设备内部的导线绝缘层，也能避免尖锐板边在装配过程中造成操作人员划伤。

　　从实际应用场景来看，这款模块的结构设计完全适配小型嵌入式音频播放的各类需求，不管是集成到自动售货机的提示音模块、门禁系统的语音播报单元，还是小型玩具的音频播放组件，都不需要对模块本身做二次结构修改，直接按照预留的安装孔位固定，接好对应的电源、通讯和音频输出线路就能正常使用。建模过程中对每个元件的安装公差都做了预留，SD卡槽和板卡之间的配合间隙、排针和板卡焊盘的对齐公差、USB接口的位置公差都控制在贴片加工允许的范围内，生产的时候不会出现元件贴装偏移导致的装配问题。

　　另外在设计的时候也考虑到了后期维护的便利性，所有易损的接口元件都设置在板卡边缘位置，如果出现接口损坏的情况，只需要更换对应的接口元件，不需要整块板卡报废，能有效降低后期的维护成本。板卡上的元件排布避开了安装孔位的受力区域，打螺丝固定的时候不会压到板卡上的贴片元件，避免固定过程中造成元件碎裂或者焊接点脱落的问题。
