三爪曲面异形连接基座造型设计

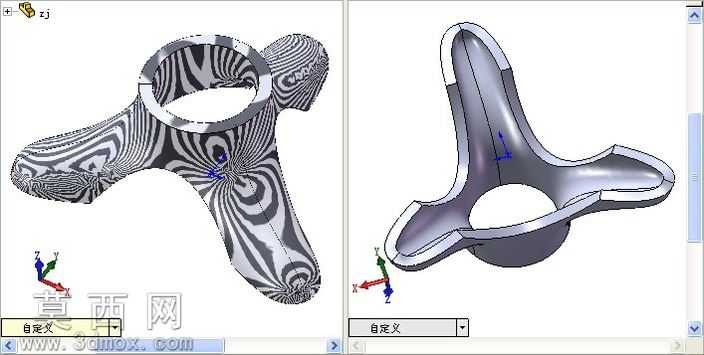

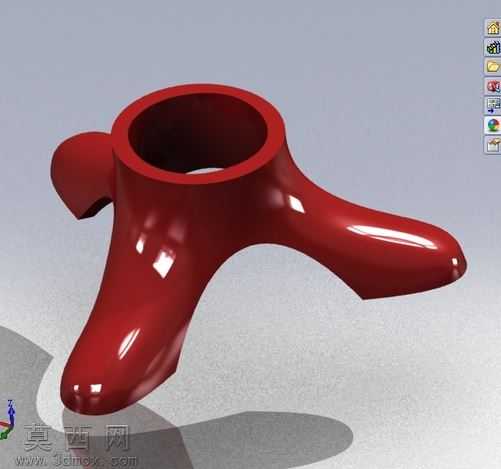

本作品为三爪曲面异形连接基座的三维造型设计，建模阶段依托参数化三维设计环境完成全流程构建，首先以中心环形安装孔为定位基准，绘制中心圆柱套筒的基础截面轮廓，通过拉伸命令生成主体基座的环形基体，明确中心安装位的尺寸边界与配合公差预留空间。三个支撑爪的曲面构建是本次设计的核心环节，采用放样与边界曲面混合建模方式，先在不同高度的基准面上分别绘制三个爪部的引导线轮廓与截面形状，调整各截面的控制点曲率，保证爪部从中心基体向外延伸时的曲面过渡顺滑，无曲率突变与硬棱边，同时兼顾三个爪部的周向均匀分布角度，确保整体结构的受力对称性。建模过程中对曲面连接处进行了多次曲率检查与连续性调整，通过曲面缝合命令将分散的曲面片体整合为封闭实体，再对所有棱边进行可变半径圆角处理，中心基体与爪部衔接处采用大半径圆角过渡，爪部末端采用小半径圆角收边，既避免应力集中问题，也让整体造型更具流畅的视觉质感。材质与渲染阶段，为模型赋予亮面红色烤漆材质，调整材质的反射率、粗糙度与高光参数，模拟工业金属构件表面喷涂烤漆后的细腻光泽效果，渲染环境采用柔和的影棚布光，添加软阴影效果突出曲面的光影起伏变化，清晰展现三爪曲面的弧度走向与造型细节。结构设计上，中心环形通孔用于穿装固定轴类构件，三个向外延伸的曲面爪部可作为多点连接支撑位，适配多方向的外接构件安装需求，整体曲面造型在满足结构连接功能的基础上，通过流畅的曲面形态优化了外观质感，避免了传统机械构件的生硬棱角，可作为机械连接组件、装饰性结构件的设计参考，建模过程中保留了完整的参数化特征树，可根据实际使用需求调整中心孔径、爪部长度、曲面曲率等参数，快速适配不同的安装使用场景。
