纺织生产用双辊电动卷布设备结构模型

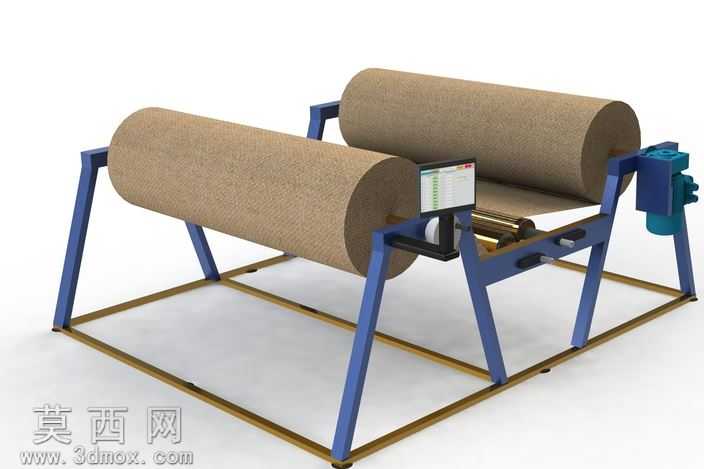

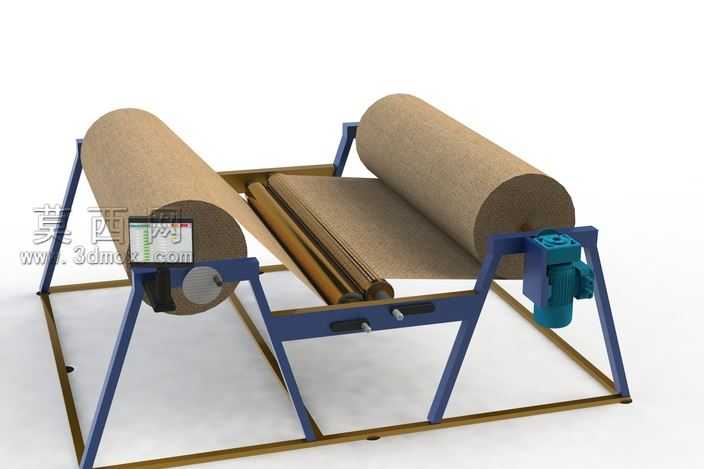

本模型为纺织生产工序中使用的电动卷布设备三维建模成果，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际工业设备的尺寸比例进行1:1还原，建模过程中对设备的装配关系进行了完整约束，可直接用于装配干涉检查、运动仿真演示以及生产加工参考。模型整体结构分为支撑机架、双卷布辊组、动力传动单元、压布导料组件四个核心部分，支撑机架采用方管焊接框架式结构，建模时对方管的弯折角度、连接节点的加强结构都做了精细化还原，机架表面赋予蓝色金属烤漆材质，金属质感表现真实，方管的焊缝细节做了简化处理以保证模型运行流畅度。双卷布辊组为设备的核心工作部件，两个主卷布辊采用圆柱实体建模，表面赋予粗糙的卷装布料材质，还原了成卷布料的棕褐色纤维纹理质感，辊轴两端与机架的连接轴承座做了独立建模，清晰展示了辊轴的转动支撑结构。动力传动单元布置在设备单侧，包含减速电机、电机安装座、传动连接件，电机外壳赋予蓝灰色铸铝材质，散热筋、接线盒等细节结构完整还原，清晰展示了设备的动力输入路径。压布导料组件设置在两个主卷布辊之间，包含多根平行排布的导布辊、间隙调节手柄，调节手柄采用黑色防滑橡胶材质，可直观展示设备工作时布料的张紧调节结构。建模过程中遵循工业设备设计的合理性逻辑，所有转动部件均预留了合理的装配间隙，机架的支撑角度经过力学合理性验证，保证设备工作时的稳定性；渲染阶段采用工作室均匀光照环境，对金属材质的反光度、布料材质的漫反射参数进行了反复调试，最终呈现的渲染图清晰展示了设备的整体结构与各部件的位置关系，可用于纺织设备的教学演示、结构改进设计以及生产方案展示使用。
