UCP209立式带座外球面轴承结构设计

　　做输送线维护改造的那几年，碰到最多的易损件就是这类立式带座外球面轴承，尤其是辊道两端的支撑位，一旦轴承座安装孔位不对或者同轴度偏差超差，整条线的辊子跑起来就会出现周期性跳动，轻则磨坏输送带边缘，重则导致整段输送物料卡滞。UCP209这个型号的带座轴承，在轻工输送、农机传动、小型风机配套里的普及率非常高，核心原因就是它的安装容错率比普通深沟球轴承配分体式轴承座高很多，不需要现场反复刮研座孔配合面，只要把底座两个安装孔对准机架预设的螺孔锁紧，就能快速完成装配。

　　从结构设计逻辑来看，这个组件是把外球面球轴承和立式铸造轴承座整合为一体，轴承的外圈球面和座孔的凹球面是间隙配合，这部分的设计初衷就是补偿安装过程中出现的轴系挠曲变形、安装面平面度误差带来的不对中问题——很多现场安装的时候，机架焊接完没有做二次退火去应力，安装面的平面度误差能到0.5mm以上，要是用刚性配合的轴承组件，跑不了半个月轴承就会因为附加径向载荷提前失效，而这种球面配合的结构，能在±2°的范围内自动调心，抵消安装偏差带来的额外载荷。

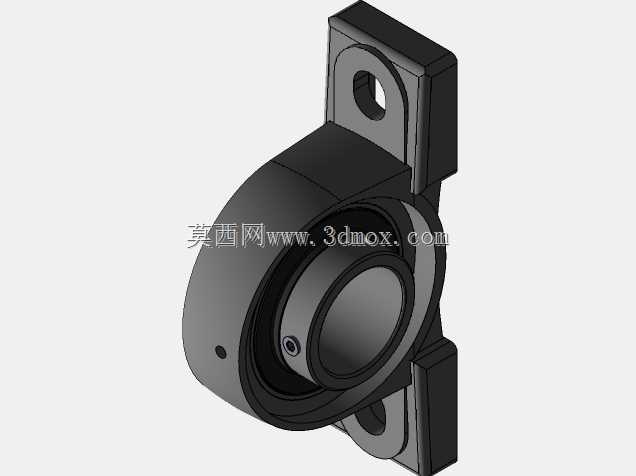

　　具体到安装边界尺寸，这个型号的轴承适配轴径是45mm，底座两个安装孔的中心距是190mm，安装孔是长圆孔设计，长度方向有±3mm的调整余量，方便现场张紧三角带或者调整传动链张紧度的时候微调轴承位置，不用重新扩孔。轴承座的总高度是100mm，轴承中心到底座安装面的高度是57.2mm，做机架设计的时候只要预留出这个高度尺寸，再留出轴端锁紧装置的空间，就不会出现装配干涉。轴承两侧自带的顶丝是用来锁紧轴的，装配的时候要注意两个顶丝要交替锁紧，不能一次把一个顶丝拧死，不然会导致轴承内圈偏斜，运转的时候出现异响。

　　实际应用场景里，这类轴承最常出现在带式输送机的托辊支撑、小型斗式提升机的头尾辊轴、粮食加工设备的传动辊、包装机械的输送辊道位置，因为这些场景的工况大多是轻中载、转速不高（一般线速度不超过5m/s），环境里难免有粉尘、少量水汽，轴承自带的密封圈能阻挡大部分杂质进入滚道，比普通开式轴承的防护性好很多。做三维建模的时候，要特别注意轴承内圈顶丝孔的位置、底座安装孔的长圆结构、轴承外圈和座孔的配合间隙，不能把两个零件做成完全绑定的刚性连接，不然做运动仿真的时候没法体现调心功能，导出工程图的时候也容易标错配合公差。另外轴承座的铸造圆角不能省略，实际生产的时候这些圆角是铸造工艺必须的结构，要是建模的时候做成直角，不仅不符合铸造工艺要求，还会导致应力集中，在承受冲击载荷的时候底座容易从安装孔位置开裂。

　　很多刚入行的结构设计人员选这类轴承的时候，容易只看轴径匹配就直接选型，忽略了安装面到轴中心的高度尺寸，最后装完发现辊子和机架的间隙不对，要么磨机架要么输送带跑偏。还有的人建模的时候把轴承座的安装孔做成圆孔，忽略了长圆孔的调整余量，现场装配的时候没法调整轴系位置，只能现场重新扩孔，耽误安装进度。另外要注意，这类带座轴承的座体一般是灰铸铁HT200材质，建模的时候不用刻意做壁厚的均匀性处理，只要保证安装面的厚度足够，轴承座孔的壁厚满足强度要求就行，实际生产中铸造件的壁厚偏差在±1mm以内都不影响使用。

　　从维护角度来说，这个型号的轴承座顶部预留了注油嘴安装孔，正常工况下每运行300小时补充一次锂基脂就能满足润滑要求，不用频繁拆解轴承。要是在粉尘特别大的工况下用，可以在轴承外侧额外加装防尘盖，能延长一倍以上的使用寿命。做三维装配的时候，要把注油嘴的位置预留出来，不能被旁边的机架筋板挡住，不然后期维护的时候没法接油枪注油。很多新手设计的时候只考虑装配干涉，不考虑维护操作空间，最后设备到了现场维护的时候要拆旁边的一堆零件才能注油，大幅提升了维护成本。
