台达DOP-107BV工业人机界面结构设计

　　在工业自动化产线的电控系统搭建环节，人机界面是连接操作人员与底层控制单元的核心交互载体，这款台达DOP系列的7寸人机界面，常被部署在小型专机电控柜、流水线工位操作箱、小型成套设备的操作端，替代传统的按钮指示灯阵列，实现参数设置、状态监控、故障报警弹窗、生产数据调取等核心功能，相比传统分立元件的操作面板，这类触控式人机界面能大幅缩减电控柜面板的开孔数量，简化柜内布线逻辑，同时给操作人员提供更直观的可视化交互入口。

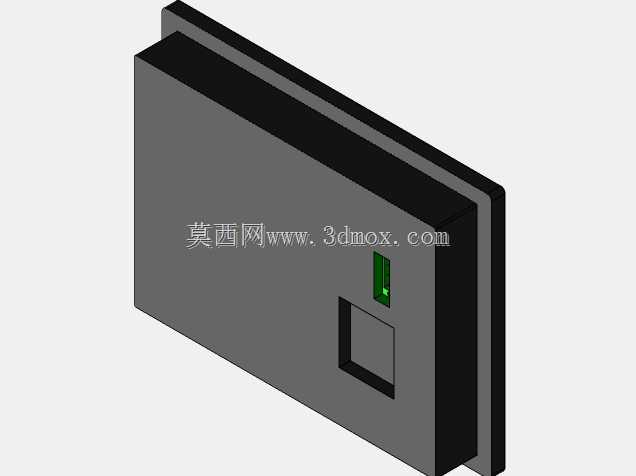

　　从结构设计维度看，这款人机界面采用嵌入式安装的主流结构形式，前面板做了窄边框的凸起设计，安装时可直接卡入电控柜面板预先开好的矩形安装孔，通过侧边自带的卡扣结构压紧固定，不需要额外的安装支架，能适配厚度1.5mm到5mm之间的冷轧钢、亚克力等常见柜面材质，安装完成后前面板与柜面贴合紧密，可达到常规工业场景的防尘防泼溅要求，适配车间多尘、存在少量切削液飞溅的加工场景。

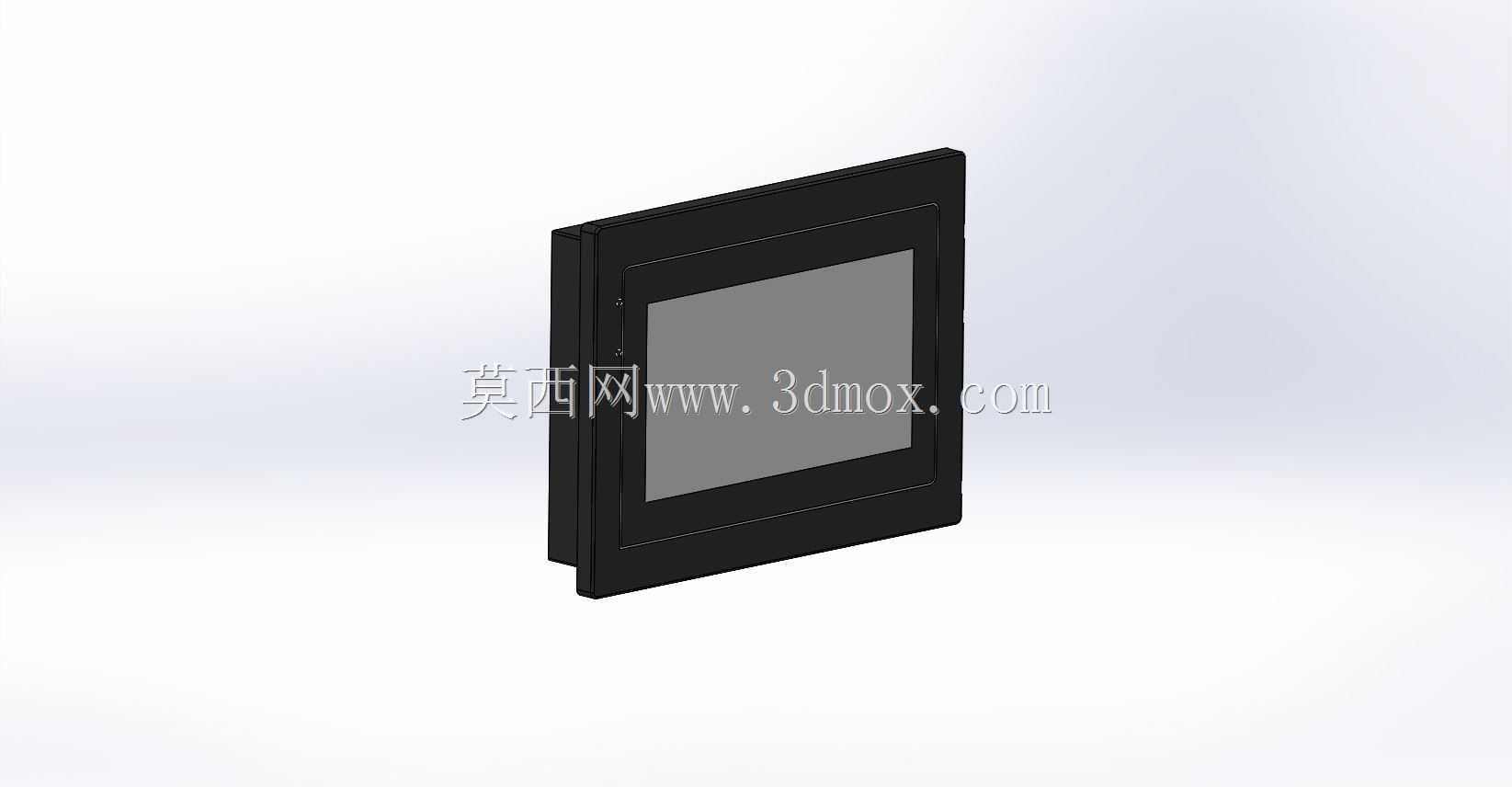

　　整机外形采用方正的直边造型，外壳主体选用阻燃ABS材质注塑成型，表面做细磨砂纹理处理，既可以避免日常操作留下的指纹划痕，也能在工业环境中耐受常见的油污、弱腐蚀介质侵蚀，前面板的触控区域覆盖高透光的钢化防护玻璃，玻璃与边框之间做密封胶条压合处理，避免液体、粉尘从触控区域缝隙渗入设备内部。面板右下角设置了独立的状态指示灯区域，通过不同颜色的灯光反馈设备的供电、通讯、运行状态，操作人员在距离设备较远的位置就能快速判断设备当前的工作状态，不需要凑近屏幕查看内容。

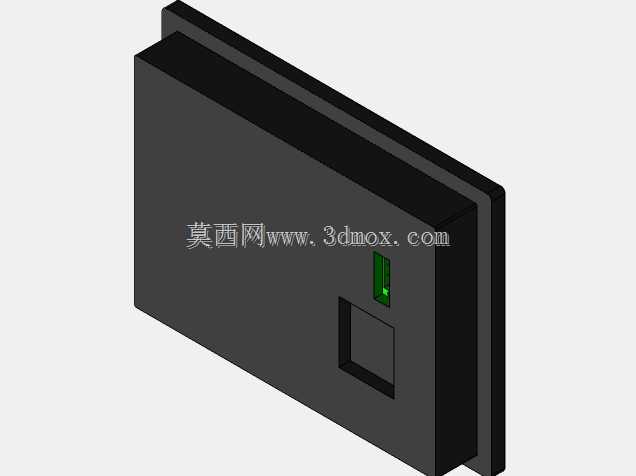

　　在内部结构布局上，屏幕模组与主控PCB板采用分层堆叠的设计，通过铜柱支撑固定，既可以控制整机的厚度，也能给板载芯片留出足够的散热空间，背部预留了标准的通讯接口、电源接口的安装位，接口位置做了下沉式设计，插接通讯线、电源线之后，线材接头不会突出背部过多，避免安装时与柜内其他元件产生干涉。设计过程中充分考虑了工业场景的安装兼容性，安装孔位尺寸沿用了同尺寸人机界面的通用开孔规格，老旧设备改造更换时可以直接替换同尺寸的其他品牌同规格产品，不需要重新对柜面进行开孔加工，大幅降低现场改造的施工工作量。

　　从实际使用的角度出发，这款人机界面的结构设计充分平衡了防护性能、安装便捷性与散热需求，前面板的凸起边框高度经过反复验证，既不会因为边框过高影响触控操作的手感，也不会因为边框过低导致安装后密封不严，背部的散热筋布局顺着空气对流方向设置，在设备长时间连续运行时，能将主控板产生的热量快速导出，避免高温环境下出现运行卡顿、死机的问题。侧边的卡扣结构采用弹性尼龙材质，多次拆装也不会出现断裂、卡扣松动的问题，适配设备调试、维护过程中需要反复拆装的使用场景。

　　在设备选型匹配时，需要注意安装位置的预留空间，除了面板开孔的尺寸边界之外，柜内需要预留足够的纵深空间容纳设备本体与插接的线材，同时要避开柜内强电元件的强干扰区域，尽量与变频器、接触器等强干扰源保持20cm以上的距离，保证通讯稳定性。这款人机界面的结构设计没有多余的冗余结构，整机重量较轻，安装在薄型柜门上也不会出现柜门下垂、变形的问题，适配小型桌面设备、移动式操作台车等对安装重量有要求的应用场景。
