1210封装贴片陶瓷电容三维结构模型

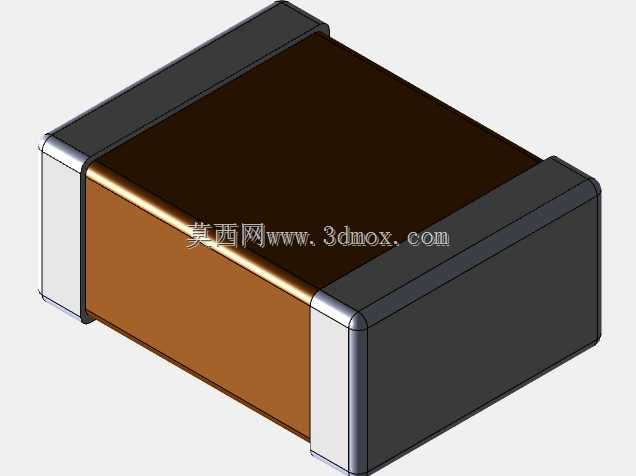

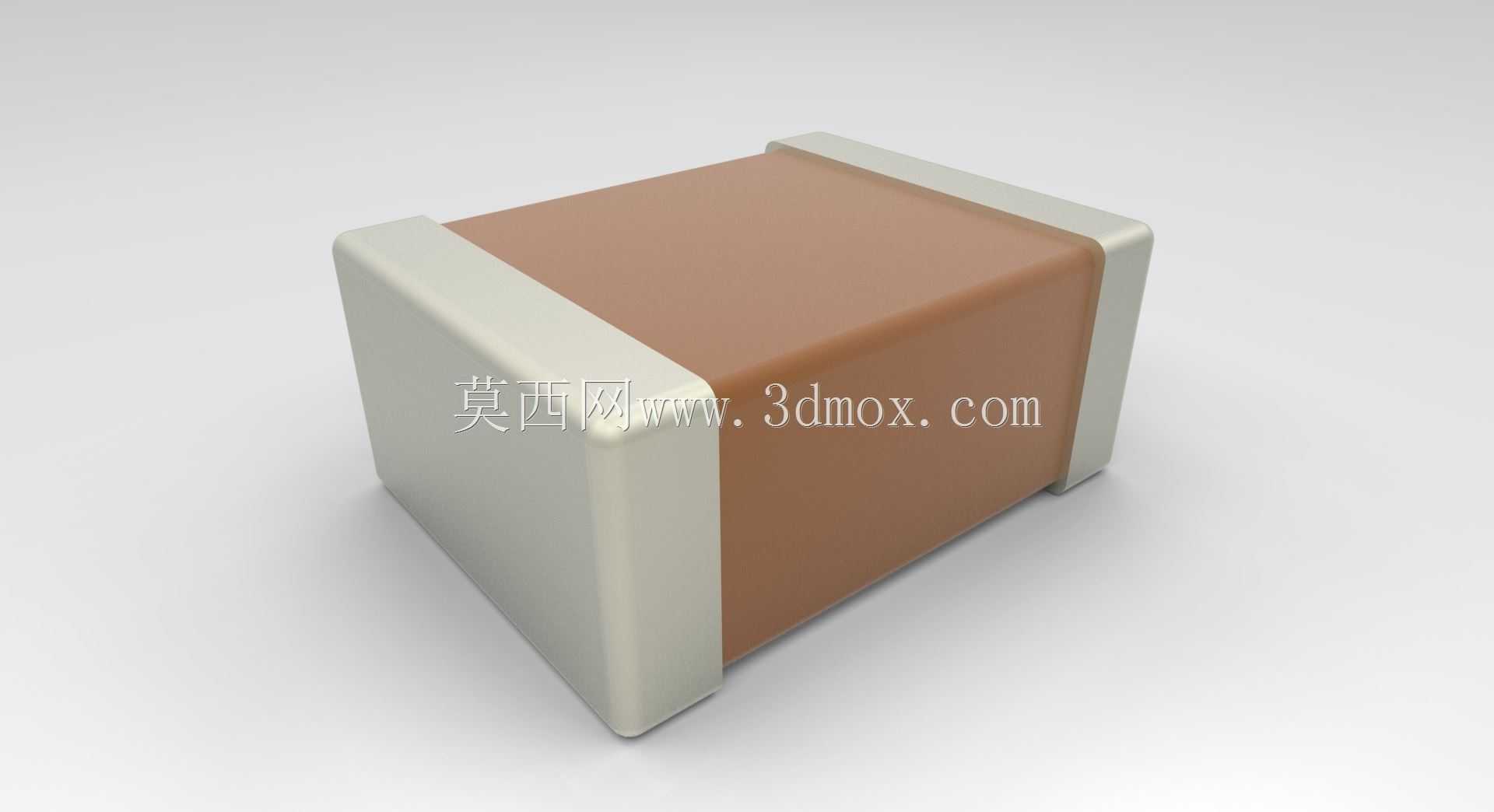

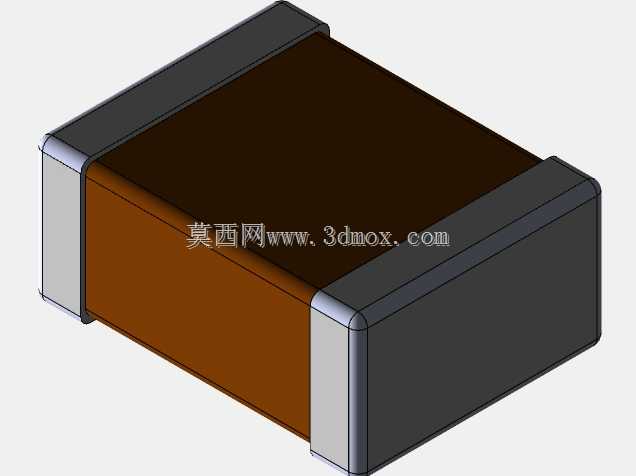

　　在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，1210封装的贴片电容是板上无源器件选型里极为常见的品类，这类元件的三维模型精准度，直接影响到PCB装配干涉检查、钢网开孔设计、回流焊工艺仿真的最终效果。不同于插件式电容的引脚结构，这款贴片电容采用端电极直接焊接的设计，整体为长方体块状结构，两端的金属端电极覆盖在陶瓷基体的两个端面，电极边缘做了微小的圆弧过渡处理，避免在SMT贴装过程中出现电极磕碰掉瓷、锡膏爬锡高度不足的问题。从实际设计落地的角度看，这款模型还原了陶瓷介质基体与端电极的材质分界，棕褐色的陶瓷基体占据元件主体绝大部分体积，两端银白色的端电极厚度控制在合理公差范围内，完全匹配1210封装的标准安装边界：元件长度方向对应PCB焊盘的中心间距，宽度方向的尺寸公差控制在贴片机吸嘴拾取的允许偏差内，整体高度符合波峰焊、回流焊工艺下的元件高度限制要求，不会出现与上层结构件、屏蔽罩的装配干涉。

　　在做板卡堆叠设计时，很多新手工程师容易忽略贴片电容的实际外形倒角与端电极的突出量，直接调用简化的方块模型做布局，往往会在实际打样后出现元件贴装偏移、端电极与相邻走线安全间距不足、甚至和周边贴片电阻、IC引脚产生物理干涉的问题，这款模型把端电极的边缘弧度、陶瓷基体的边角倒角都做了精准还原，能让结构工程师在做DFM检查时提前识别这类风险。从功能特性上看，这类1210封装的贴片电容通常用于板上电源入口的滤波、高频信号的去耦、以及局部电路的储能，相比更小封装的0805、0603电容，1210封装能承载更大的容值与更高的额定电压，在电源模块、功率驱动板上的应用占比很高，对应的模型在做热仿真时，也能通过基体与电极的材质分区，更准确地模拟回流焊过程中的元件受热形变，避免出现陶瓷体开裂的工艺缺陷。

　　设计这款三维模型的时候，没有做多余的结构简化，完全按照实物的比例还原了端电极与陶瓷基体的衔接位置，电极的包覆长度符合行业通用的制造公差，不会出现电极过长导致焊盘短路、或者电极过短导致焊接附着力不足的仿真误判。在自动化SMT产线的虚拟调试环节，这类精准的元件模型还能用于贴片机吸嘴路径的仿真验证，确认吸嘴拾取元件时的接触位置在元件中心区域，不会因为模型外形偏差导致吸嘴拾取失败、元件抛料率升高的问题。

　　很多工程师在做PCB布局时习惯用2D封装符号代替三维模型做检查，往往忽略了元件实际高度带来的空间冲突，比如在板卡靠近外壳的位置布置过高的贴片元件，就会导致外壳装配时压到元件本体，造成陶瓷电容碎裂、电路短路的失效问题，这款模型的高度尺寸完全对标行业量产的1210电容实物尺寸，能在设计阶段就规避这类装配风险。另外，在做整机的振动仿真分析时，精准的元件模型可以赋予对应的材料属性，模拟设备在运输、工作振动环境下，元件焊接点的应力分布情况，提前优化焊盘的设计尺寸与元件布局位置，提升产品的长期可靠性。
