A2212型1000KV外转子无刷动力电机

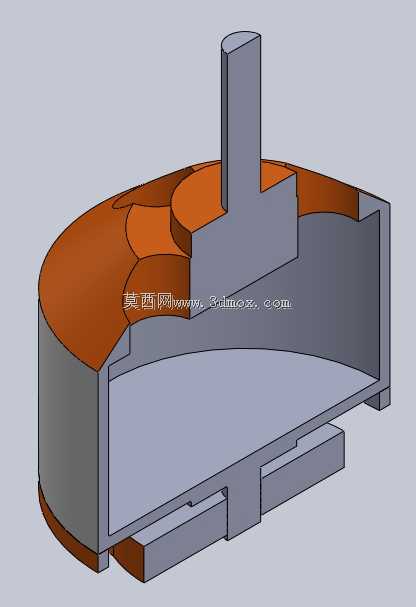

　　从结构设计逻辑来看，采用外转子布局的核心考量是在有限的径向尺寸内最大化扭矩输出，转子壳体直接套在定子外侧，永磁体贴附在转子壳体内壁，气隙均匀度直接决定运转平顺性与动力转换效率，建模过程中需要严格控制定子硅钢片叠厚与转子磁钢的对位精度，避免出现气隙不均导致的转动卡顿、运转发热异常问题。输出轴采用居中直出的短轴设计，轴径匹配市面上通用的螺旋桨夹安装孔位，轴身预留的卡簧槽可以限制转子轴向窜动，避免高速运转过程中转子脱出引发故障。定子绕组的排布采用集中式绕法，在保障1000KV转速常数对应的扭矩输出特性的同时，尽可能压缩绕组端部的冗余尺寸，让整体结构更紧凑。这款外转子结构的无刷动力部件，是小型低空飞行器、桌面级小型移动机器人动力选型中出镜率极高的成熟构型，日常在多旋翼航拍无人机、固定翼航模、小型教育类竞赛机器人的动力系统里承担核心输出角色，区别于传统有刷电机的碳刷换向结构，它依靠电子调速器输出的三相交变电流驱动定子绕组产生旋转磁场，带动外转子壳体与输出轴同步转动，运转过程中不存在碳刷摩擦带来的损耗与电火花干扰，连续运转的可靠性与维护周期表现远优于同尺寸有刷产品。

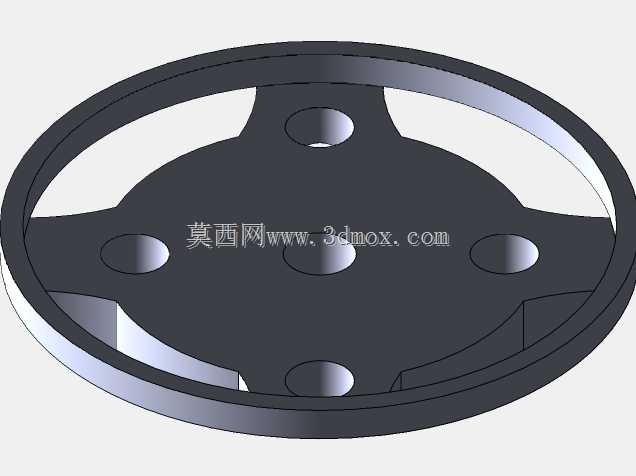

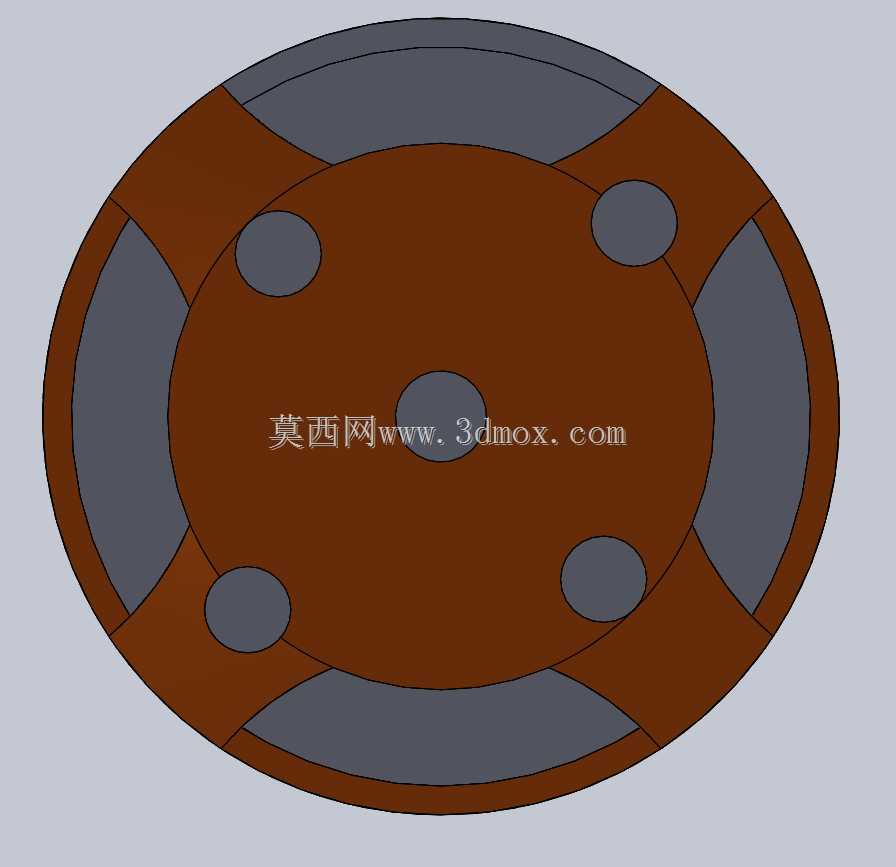

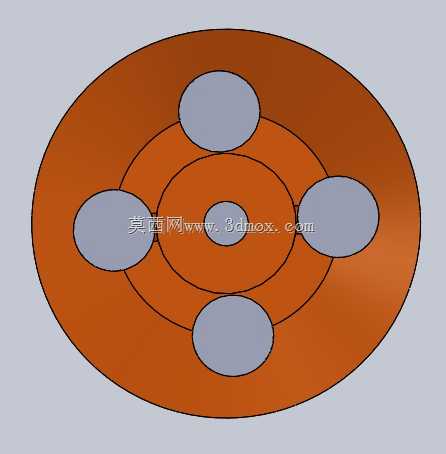

　　从安装边界来看，电机底部的端盖预留了四个呈十字分布的安装孔，孔位间距适配市面上绝大多数小型航模的电机座安装标准，安装时不需要额外做转接件就能直接固定在机臂或者动力安装位上，整体径向尺寸控制在28mm左右，轴向总高度不含输出轴的部分控制在20mm上下，安装后不会占用过多的机身内部空间，给电调、电池等其他部件留出足够的布置余量。在实际应用场景中，搭配适配的螺旋桨与电子调速器，单台电机可以提供足够的拉力支撑总重一千克以内的多旋翼飞行器完成稳定悬停、机动飞行动作，也可以作为固定翼航模的推进动力，适配慢速巡航类的固定翼机型。

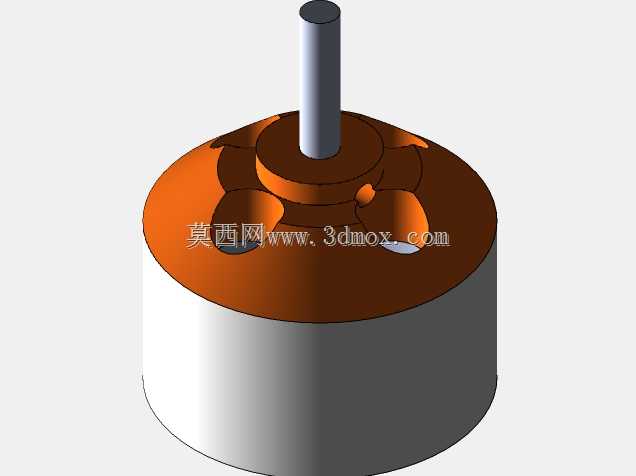

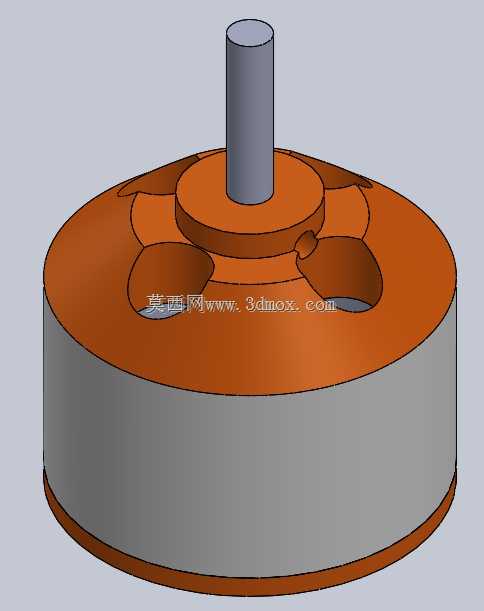

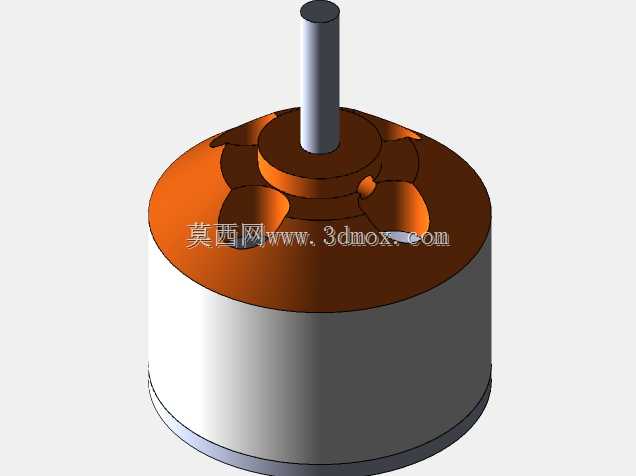

　　在小型轮式机器人的应用场景里，它可以搭配减速齿轮组作为行走驱动源，凭借无刷电机低发热、长寿命的特性，支撑机器人长时间连续运行。建模过程中对转子外壳的散热槽结构做了还原，这些均匀分布在转子端面上的凹槽，会随着转子高速转动带动空气流经定子绕组区域，带走绕组运转产生的热量，避免长时间大负载运转下出现绕组过热退磁的问题。输出轴与转子壳体的连接部位做了台阶定位设计，装配时可以快速保证轴与转子的同轴度，减少动平衡调试的工作量，实际生产中这类电机出厂前都会做动平衡校准，避免高速运转时产生过大震动影响飞行或者运行稳定性。

　　定子基座的结构设计兼顾了绕组固定与安装定位的双重作用，基座上的绕线桩尺寸经过反复优化，既能够保证绕组有足够的缠绕空间，又不会因为桩体过高导致整体重量超标，毕竟在航空模型类应用里，每减少一克的结构重量，都能换来有效载荷或者续航时间的提升。端盖与定子的配合采用过盈定位加粘接的固定方式，不需要额外的紧固件就能保证连接强度，同时也简化了装配流程，适合批量生产的工艺要求。在做三维结构设计的时候，需要特别注意输出轴的伸出长度控制，伸出过长会导致螺旋桨安装后力臂过长增加轴承负载，伸出过短则会导致螺旋桨夹无法可靠固定，容易出现射桨的安全隐患；同时轴承位的公差配合需要严格把控，既要保证轴承外圈与端盖、内圈与输出轴的配合紧密不松旷，又要避免过盈量过大导致轴承转动阻力增加、提前磨损报废。
