42BYG228型NEMA17步进电机结构设计

　　在桌面级自动化设备、小型数控加工装置、3D打印运动轴、实验室精密位移平台这类对安装空间有严格限制的场景里，NEMA17规格的步进电机一直是选型清单里的高频选项，本次呈现的42BYG228型号步进电机结构，完全贴合这类场景的实际安装与使用需求做了细节还原。从实际应用端来看，这类单极驱动的步进电机，常被用作小型传送带的动力源、点胶设备的Z轴升降驱动、视觉检测设备的镜头位移执行件，也会被集成在小型机械臂的关节处做角度控制，核心是靠精准的步距角实现开环状态下的位置可控，不需要额外加装位置反馈元件就能满足多数中低精度场景的定位要求，能大幅简化设备的电控布线与整体成本。

　　从功能特性层面看，这款电机的步距角设置为1.8度全步、0.9度半步，配合4/2相的绕组配置，能在驱动信号的控制下实现平稳的低速转动，不会出现明显的低频振动问题，适配多数通用的步进驱动板卡。每相电阻30欧姆、每相电感23mH的参数匹配12V供电场景下400mA的额定电流，不会给驱动模块带来过大的负载压力，2000g-cm的保持扭矩足够带动1kg以内的直线负载做水平移动，或是带动0.5kg以内的负载做垂直升降，220g-cm的制动扭矩能在设备断电时维持轴端位置，避免垂直轴出现滑落坠机的问题。转子惯量22g-cm2的参数设置，让电机在启停过程中不会出现过冲问题，加减速曲线更容易调试，搭配滚珠轴承的输出轴结构，能承受一定的径向负载，满足同步带轮、联轴器直连的安装需求，不会因为径向力过大导致轴承过早磨损。

　　设计过程中首先考虑的是安装边界的通用性，电机安装面的对角线尺寸为1.73英寸，四个安装孔采用3毫米直径螺丝固定，孔位间距完全符合NEMA17的标准规范，不管是搭配标准的电机安装座、还是直接固定在铝型材框架的端面上，都不需要额外做转接板加工，能大幅缩短设备的装配周期。输出轴直径设置为5毫米，轴端预留的平面能配合顶丝式联轴器实现无滑动传动，轴伸长度0.197英寸的尺寸，刚好能适配多数常规规格的联轴器、同步带轮的安装深度，不会出现轴伸过长干涉其他部件、或是过短导致固定不牢的问题。电机整体的机座占地面积为1.7英寸×1.7英寸，机身高度1.5英寸，整体体积紧凑，能塞进狭小的设备内部空间，不会占用过多的结构安装位置，引线采用18AWG规格的UL1007绝缘线，出线位置做了应力释放处理，设备布线时弯折引线不会出现线芯断裂的问题，绝缘电阻大于100MΩ的设计，能在500V的工作环境下避免绝缘击穿问题，适配多数工业低压设备的用电安全要求。

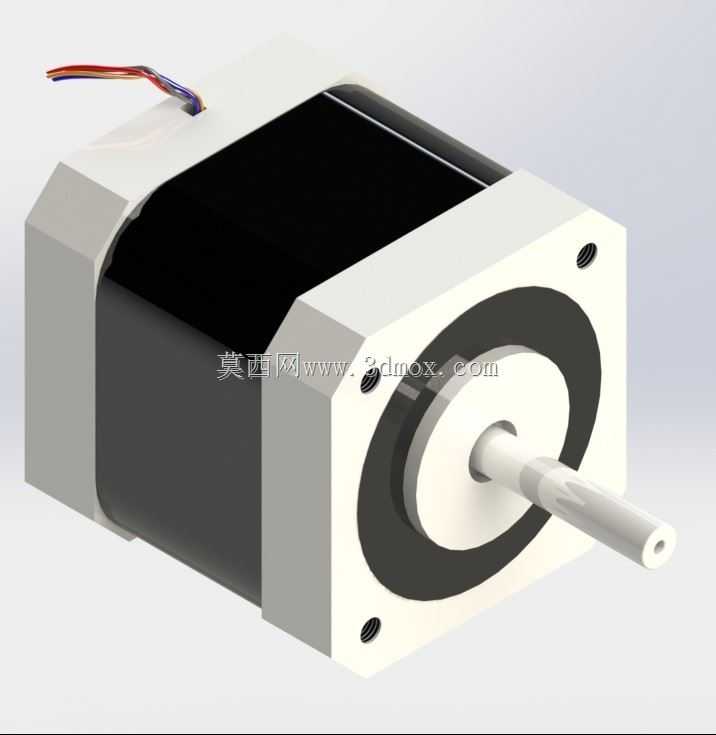

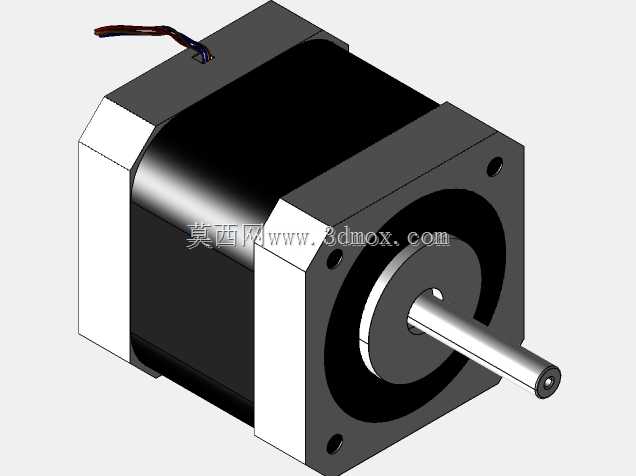

　　建模过程中对电机的外观细节做了完整还原，包括机座的压铸倒角、端盖的固定螺丝孔位、输出轴的中心通孔、引线的出线方向都和实物保持一致，结构工程师在做设备整体装配时，可以直接把这个模型导入装配体中做干涉检查，提前验证电机和周边结构件的位置关系，避免实际加工装配时出现空间冲突。比如在设计3D打印机的X轴运动结构时，可以直接用这个模型匹配同步轮的安装位置，确认电机和打印喷头的运动行程不会出现碰撞；在设计小型数控雕刻机的旋转轴时，可以直接套用这个模型的安装孔位做固定座的设计，不需要反复测量实物尺寸。电机的工作温度范围覆盖-10℃到55℃，能满足多数室内工业场景、实验室环境的使用要求，不会因为环境温度过高出现绕组过热退磁、或是温度过低导致轴承润滑失效的问题，5W的最大连续功率也不会带来过多的散热压力，自然风冷就能满足长时间连续运行的需求，不需要额外加装散热风扇，进一步简化设备的结构设计。
