带编码器的6V直流减速电机结构

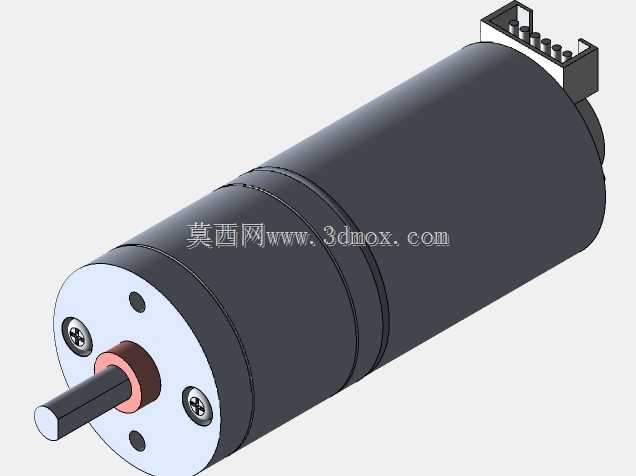

　　输出轴采用标准圆柱光轴设计，轴端预留平面卡位结构，方便安装同步轮、联轴器、驱动轮等传动连接件，轴根位置设置耐磨衬套与油封结构，既可以减少输出轴径向跳动带来的传动误差，也能阻挡外部粉尘、水汽进入减速箱内部，延长齿轮组的使用寿命。尾部集成的增量式编码器模块，采用侧插式接线端子布局，编码器码盘与电机转子同轴安装，能够实时采集转子的转动角度、转速、转向信号，为闭环控制系统提供精准的位置反馈，在需要精准调速、定长传动、位置定位的工位上，这类带反馈的电机相比普通直流电机，控制精度可以提升一个量级，避免开环控制下的丢步、转速波动问题。这款带编码器的直流电机，额定工作电压6V，额定输出转速210RPM，在小型自动化执行机构、智能小车驱动、精密传动工位的动力选型中十分常见。从结构设计来看，电机本体采用圆柱式叠片定子外壳，表面做哑光硬质氧化处理，既可以提升壳体散热效率，也能在装配过程中减少磕碰带来的外观损伤，输出端搭配行星减速箱结构，通过多级行星齿轮的传动比匹配，将电机本体的高转速低扭矩输出，转化为低转速大扭矩的动力输出，适配需要低速大负载驱动的场景。

　　从安装边界来看，电机前端盖采用双螺丝孔定位安装结构，安装孔位对称分布在输出轴两侧，端盖与减速箱壳体采用过盈配合加螺丝锁附的连接方式，保证传动过程中箱体不会出现松脱错位，整体圆柱式的壳体结构，既可以采用法兰端面安装，也可以适配环形抱箍的侧装方式，给设备结构设计留出足够的安装适配空间。在实际应用场景中，这类小体积带编码器的直流电机，常被用于小型AGV小车的驱动轮动力、智能阀门的执行驱动、教学实验平台的传动动力、小型传送带的驱动单元，相比同功率的步进电机，它的运行噪音更低，高速段的扭矩输出更平稳，搭配编码器反馈后，也能满足大部分中低精度的位置控制需求。

　　设计建模过程中，需要重点关注减速箱各级齿轮的配合间隙、编码器码盘与读头的安装同轴度、输出轴的轴向窜动量这几个核心公差带，齿轮间隙过大会导致传动回程差过大，影响位置控制精度，编码器同轴度偏差过大会导致计数脉冲丢失，轴向窜动量超标则会带来运行异响、输出端连接部件偏磨的问题。接线端子的布局特意设置在电机尾部的侧上方，避免接线后线缆与电机安装面产生干涉，端子的引脚定义按照电源、编码器信号、接地的顺序排布，方便现场接线时的线序区分，减少接错线导致的编码器烧毁问题。电机壳体的外径尺寸经过标准化设计，可以直接适配市面上常见的电机固定支架、减震胶圈，不需要额外定制安装结构件，降低设备整体的设计与加工成本。

　　输出轴的直径、伸出长度也遵循通用小功率减速电机的尺寸规范，可直接替换同规格的其他品牌同参数电机，提升设备维护时的配件通用性。在散热设计上，电机本体的定子外壳与内部绕组之间填充导热胶，将绕组工作产生的热量快速传导到金属外壳上，配合外壳表面的细微散热筋结构，在连续额定负载运行的工况下，也能将绕组温升控制在绝缘等级允许的范围内，避免长时间高温运行导致的绕组老化、磁钢退磁问题。前端盖的轴承采用含油轴承搭配滚珠轴承的组合结构，靠近输出端的位置使用滚珠轴承承受径向负载，靠近减速箱的位置使用含油轴承降低传动噪音，兼顾负载能力与运行静音需求。
