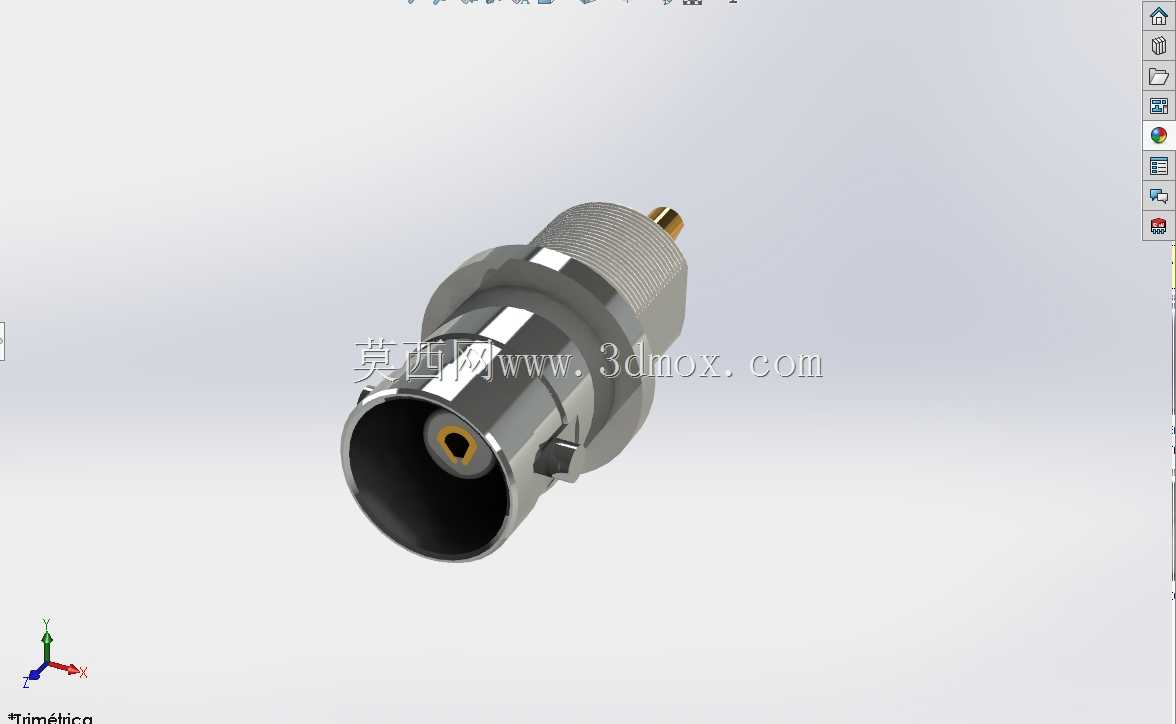

JL31106型BNC面板安装母座连接器结构

　　这款BNC母座连接器是射频同轴连接场景里的常用基础元件，日常在测试仪器面板、通信设备机箱、工业控制信号传输端口上都能见到它的身影，核心作用是实现同轴电缆与设备端的快速插拔连接，保证高频信号传输过程中的阻抗连续性，减少信号反射与衰减。从实际使用场景来看，这类面板安装型BNC母座大多固定在设备金属面板上，后端通过压接或者焊接方式接同轴缆线，前端外露在面板外侧，方便测试探头或者公头插头快速对接，在示波器、信号发生器、视频监控传输设备、射频测试治具里应用十分普遍。

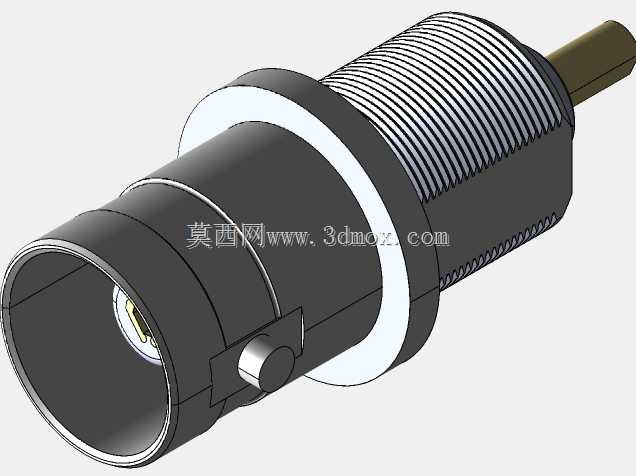

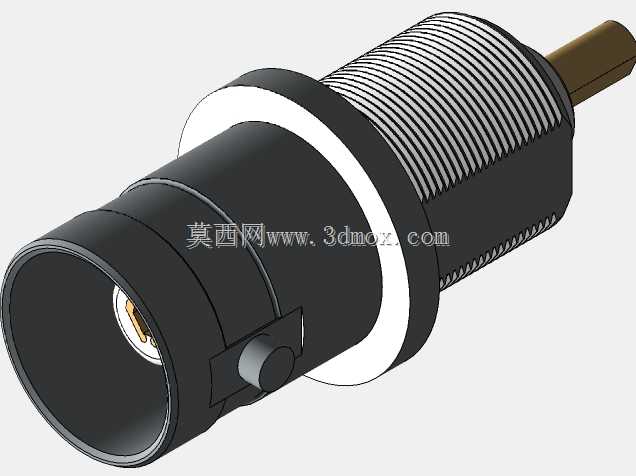

　　从结构设计来看，这款母座采用了贯穿式面板安装的结构，主体外壳带滚花设计，这个滚花结构不是装饰，是装配时用来增大摩擦力，方便拧紧后部锁紧螺母，不需要额外的专用工装就能徒手完成初步固定，后期维护拆卸也更方便。前端的接口部分遵循标准BNC接口规范，内部的接触件采用弹性接触结构，公头插入后通过卡口旋转锁紧，能承受一定的拉扯力，不会因为设备移动或者线缆拖拽出现松脱，保证信号连接的稳定性。接口内部的绝缘介质部分做了精准的尺寸控制，保证特性阻抗匹配常用的50Ω或者75Ω射频传输要求，避免阻抗不连续带来的信号回波损耗。

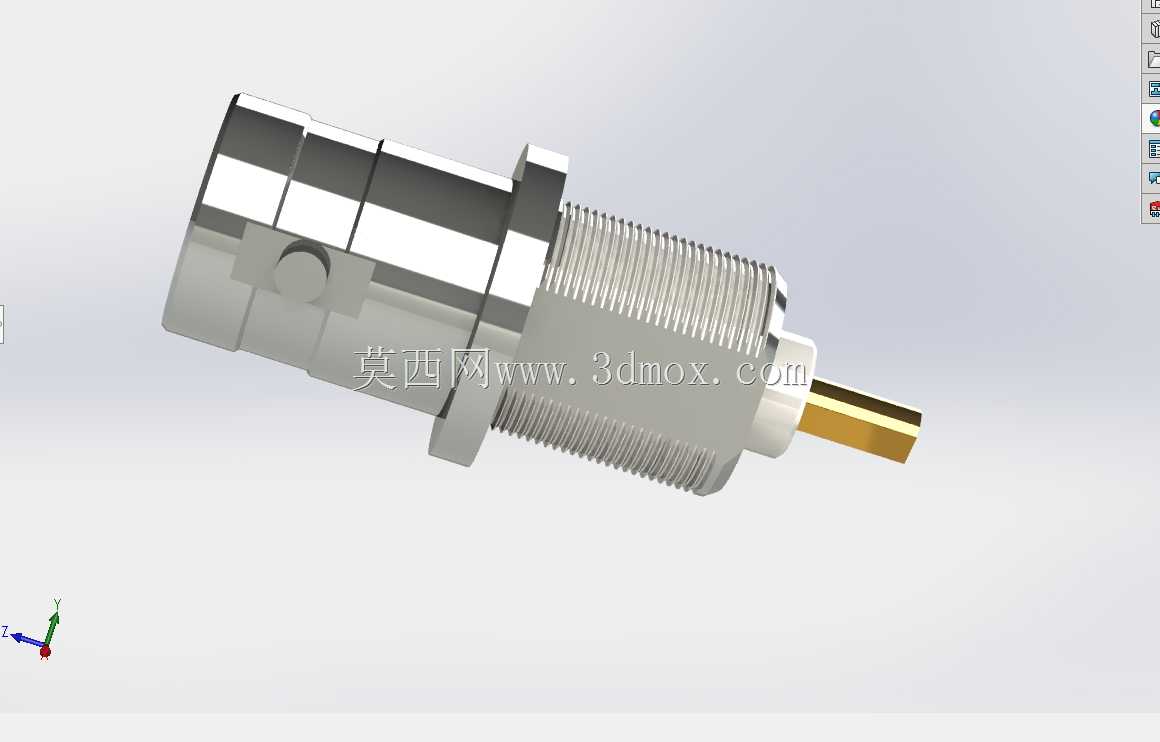

　　安装边界方面，这款母座的主体安装螺纹段适配常规厚度的设备面板，面板开孔只需要按照标准BNC座的开孔尺寸加工即可，不需要额外做异形开孔，前端的法兰盘贴合在面板外侧，既可以定位安装深度，也能起到一定的电磁屏蔽作用，减少外部电磁干扰从安装缝隙进入设备内部，同时也能避免内部信号向外辐射泄露。后端的缆线连接端做了阶梯结构，适配对应线径的同轴电缆，压接或者焊接后可以加装热缩管或者尾套，保护缆线与接头的连接部位，避免反复弯折导致芯线断裂。

　　设计过程中首先要保证接口的互换性，所有配合尺寸都严格遵循BNC接口的通用标准，确保不同厂家的公头都能顺利插入锁紧，不会出现插不进或者锁不紧的情况。其次是结构强度的考量，外壳采用金属材质，既可以作为屏蔽层，也能承受日常插拔的外力，不会因为多次插拔出现外壳变形。内部的中心接触件采用弹性铜材，表面做镀层处理，既保证导电性能，也能提升耐磨性能，延长插拔寿命。绝缘介质部分选用介电性能稳定的工程塑料，在不同温湿度环境下都能保持稳定的绝缘性能和尺寸精度，不会因为环境变化导致阻抗偏移。

　　在实际选型使用时，需要根据传输信号的频率和阻抗要求选择对应规格的母座，面板安装时要注意法兰盘与面板之间的贴合度，如果有更高的屏蔽要求，可以在法兰盘与面板之间加装导电密封圈，提升屏蔽效能。焊接后端芯线时要控制焊接温度和时间，避免高温传导到前端绝缘介质部分，导致介质变形影响接口尺寸。日常维护时只需要定期检查接口内部是否有灰尘或者氧化，用无尘布沾无水酒精擦拭即可，不需要额外加注润滑油之类的物质，避免接触不良。这类连接器虽然是小零件，但在信号传输链路里的作用十分关键，任何接触不良或者阻抗不匹配都可能导致整个信号链路的性能下降，所以建模时每一处配合尺寸都要严格按照标准公差来设定，安装间隙、锁紧行程、接触件的弹性变形量都要做充分的校核，保证加工出来的零件能满足实际使用要求。
