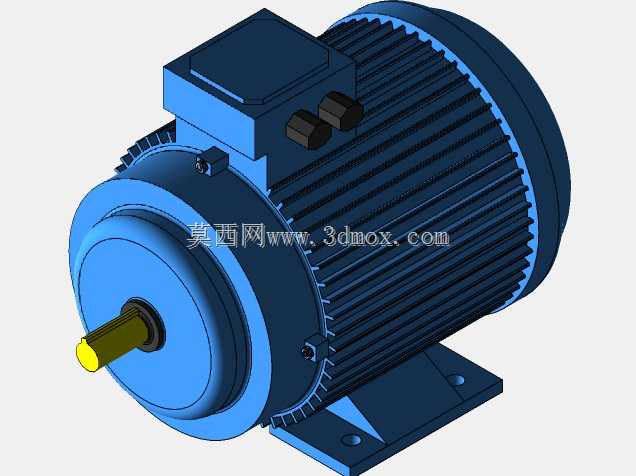

37千瓦工业级三相异步交流电机结构

　　做工业设备动力选型这么多年，37千瓦这个功率段的交流电机，几乎是中型生产设备动力配置的黄金档位，从车间里的输送线重载驱动段，到水泵站的离心式供水泵组，再到机床主轴的主传动单元、小型破碎机的动力输入，甚至是暖通系统里的大型风机拖动，都能见到这个功率等级电机的身影。不同于小功率电机多采用铝壳减重的设计思路，这个功率段的电机壳体全部采用铸铁一体铸造成型，壳体外表面布满轴向排布的散热筋，不是为了造型好看，是因为电机满负荷运行时定子绕组的发热量极大，这些散热筋能大幅增加壳体和空气的接触面积，配合尾部自带的散热风叶，能在电机连续运转时把绕组温度控制在绝缘等级允许的范围内，避免长时间高温导致绕组绝缘老化击穿。

　　从结构设计逻辑来看，这款电机采用的是标准B3卧式安装构型，底部的安装底座和壳体是一体铸造成型的，底座上开有四个长圆形安装孔，这种孔型的设计不是加工误差，是特意留的安装调节余量，现场安装找正的时候，可以小范围调整电机的轴向位置，方便和被拖动设备的轴系做对中校准，毕竟电机和负载的轴对中精度，直接决定了联轴器、轴承的使用寿命，要是对中偏差超过0.1mm，运行时的振动值会直接飙升，用不了几个月就会出现轴承跑内圈、联轴器弹性块碎裂的问题。输出轴端采用的是标准圆柱形轴伸，轴端加工有键槽，配套普通平键就能和联轴器、皮带轮或者齿轮做扭矩传递，37千瓦也就是常说的50马力，额定转速下的输出扭矩足够拖动多数中型工业负载，不需要额外做太大的减速比就能满足设备的扭矩需求。

　　电机顶部的接线盒设计在壳体靠后端的位置，盒体同样是铸铁材质，和主壳体之间有密封胶条做防护，能满足车间常规的防尘防溅水要求，接线盒内部预留了足够的接线空间，不管是直接接三相动力电缆做星型或者三角型接法，还是加装热敏电阻、加热带等附属元件，都有足够的操作空间，不用额外扩装接线盒。接线盒旁边的两个凸起结构是电机吊环的安装位，这个重量的电机靠人力根本搬不动，安装拆卸的时候必须用起重设备通过吊环起吊，吊环的安装位置是经过重心计算的，起吊的时候电机能保持基本水平，不会出现一端倾斜磕碰轴伸或者散热筋的情况。

　　端盖部分采用的是前后端盖止口定位的结构，和主壳体的配合公差控制在H7/js6的过渡配合区间，既能保证端盖和壳体的同轴度，让定子和转子之间的气隙保持均匀，不会出现扫膛的问题，也方便后期维护的时候拆卸端盖更换轴承。前后端盖内部都设计有轴承室，配套的是深沟球轴承，能同时承受径向负载和少量的轴向负载，满足多数直连或者皮带传动的受力需求，如果是用在轴向力较大的场景，比如立式安装拖动水泵，只需要把输出端的轴承换成推力轴承就能适配，不需要改动端盖的主体结构。

　　做三维建模的时候，这个电机的结构细节很考验建模者的工程经验，比如散热筋的排布不是等距的，靠近接线盒和安装底座的位置，散热筋会做截断处理，给安装结构留出空间；安装底座的加强筋是从壳体侧壁一直延伸到底座安装面的，能提升底座的刚性，避免电机锁紧安装螺栓的时候底座出现变形；轴伸端的轴承盖和端盖之间有密封槽，配套毡圈密封能防止外界的粉尘、水汽进入轴承室，也能避免轴承的润滑脂甩出来污染周边设备。很多新手建模的时候容易忽略这些细节，建出来的模型看着外形像，实际拿去做设备布局的时候，会发现安装孔位不对、接线盒和周边结构干涉、散热筋和设备护罩碰在一起的问题，而这个模型的所有安装边界尺寸都是按照工业标准来做的，不管是做生产线的三维布局，还是做电机周边的防护罩、接线走线设计，都能直接调用，不需要反复核对尺寸调整结构。

　　在实际的设备设计场景里，这个功率段的电机选型占比很高，因为它的功率覆盖了多数通用工业设备的动力需求，而且安装尺寸是行业统一标准，不同厂家的同功率电机互换性很强，不需要改动设备的安装底座就能替换。建模的时候还原这些结构细节，不是为了模型好看，是为了给后续的工程设计提供准确的参考，比如做设备的振动分析的时候，准确的壳体质量分布、安装底座的刚性结构，才能让仿真结果更贴近实际运行状态；做管路和线缆布线的时候，准确的接线盒位置和尺寸，才能避免线缆走线路径和电机本体干涉。
