航模动力用A2212外转子无刷电机结构

　　做航模动力配套选型的时候，这类小尺寸外转子无刷电机是固定翼、多旋翼机型里最常用的动力单元，和同尺寸内转子电机比，它的扭矩输出特性更适配直接驱动螺旋桨的场景，不需要额外搭配大减速比的减速组，就能在低转速区间输出足够的拉力，整套动力组的重量能压得更低，对于对起飞重量敏感的小型航模来说，重量控制直接关系到续航时长和机动动作的响应速度。

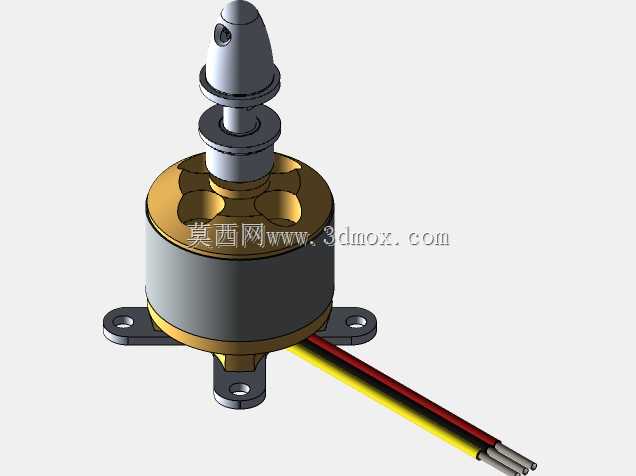

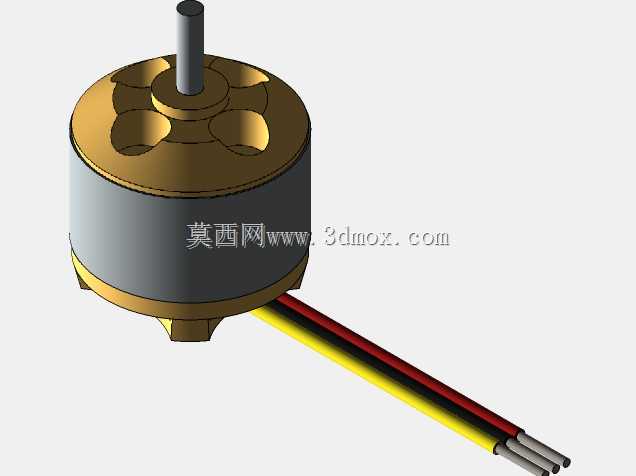

　　从实际测绘建模的角度来说，这个电机的主体结构分为定子组件、转子外壳、输出轴、出线端四个部分，转子外壳采用拉伸铝壳搭配顶部导磁端盖的结构，外壳上均匀开设有四个通风缺口，电机持续高功率运转的时候，转子随输出轴转动，能带动气流从缺口处穿过定子绕组间隙，带走线圈通电产生的热量，避免长时间满油门工作时绕组温升过高导致退磁或者烧蚀。输出轴采用台阶轴结构，轴伸端的直径适配常用的航模桨夹安装孔径，轴根部和转子端盖的配合位置做了定位台阶，保证转子转动的时候和定子保持均匀的气隙，不会出现扫膛的问题。

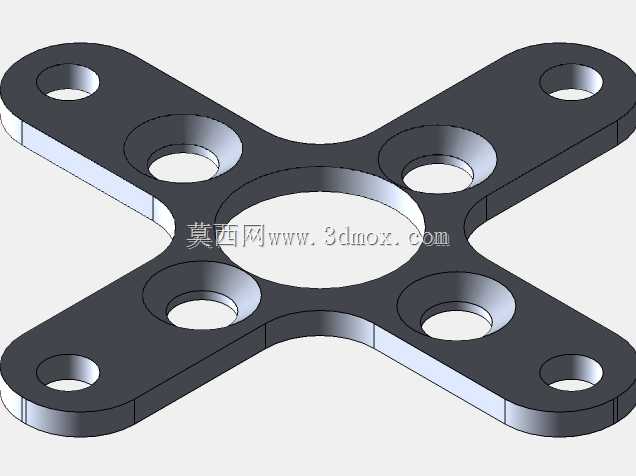

　　建模的时候没有直接套用公开的样本尺寸，所有安装相关的尺寸都是基于实物测绘得到的，尤其是底部安装座的螺纹孔位置，不同批次的量产零件因为加工公差的存在，孔位会有细微的偏差，如果直接按照标称尺寸去设计定制安装座，很容易出现安装孔对不上、螺丝拧不进去的问题，所以实际做装机适配的时候，一定要先拿实物核对孔位尺寸，再去加工对应的电机安装座，避免出现零件报废的情况。电机底部的安装座是凸起的定位圆柱结构，安装的时候这个圆柱可以卡进安装座对应的定位孔里，承受螺旋桨转动产生的径向剪切力，螺丝只需要提供轴向的锁紧力，不用承担径向载荷，能大幅提升连接的可靠性，大油门机动的时候也不会出现电机松动移位的问题。

　　出线端采用三根不同颜色的硅胶线，分别对应三相绕组的三个接线端，线长足够延伸到电调的安装位置，不需要额外延长接线，线材的耐温等级可以满足持续大电流通电的温升要求，不会因为长时间工作出现线皮软化融化的问题。这类电机的KV值为1000，适配的螺旋桨尺寸范围比较宽，搭配不同规格的桨叶可以适配不同起飞重量的航模，做三维建模的时候，把绕组、磁钢、轴承、卡簧这些内部细节都做了还原，不仅可以用来做航模整机的装配干涉检查，也可以用来做动力系统的受力仿真分析，核对安装位置的间隙是否足够，避免装机的时候出现电机和机身结构、桨叶和机身碰撞的问题。

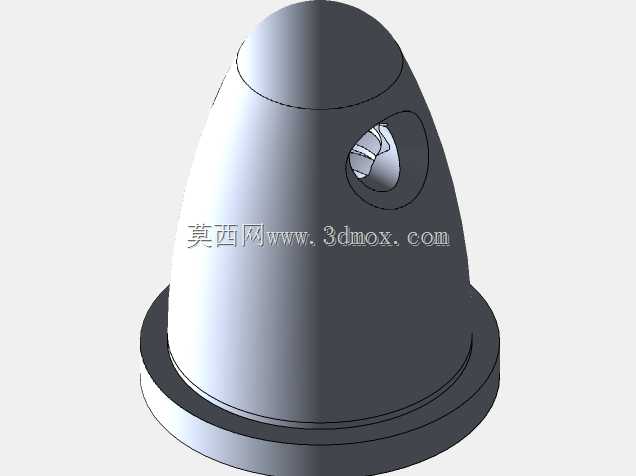

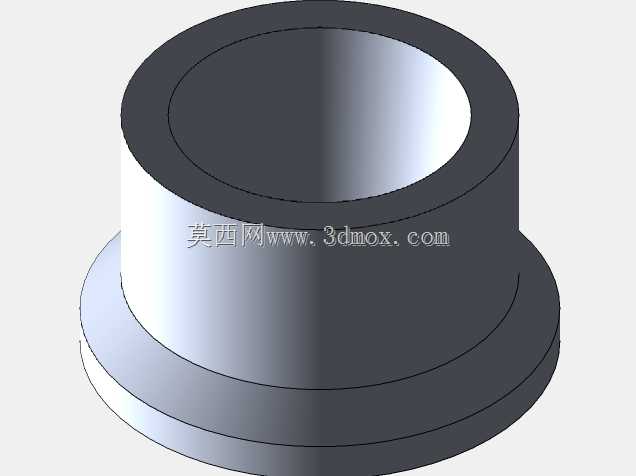

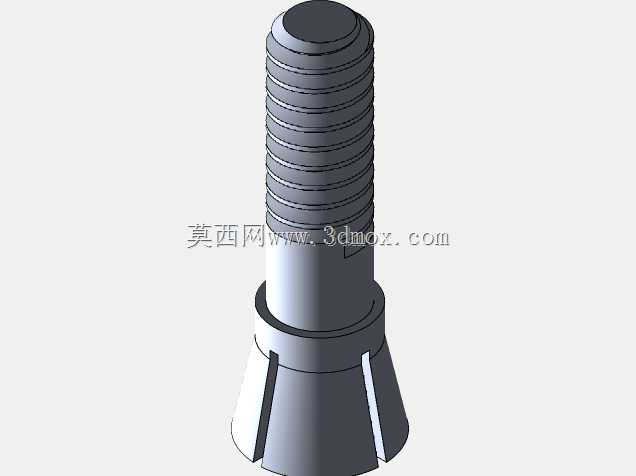

　　实际做结构设计的时候，要注意电机外壳和安装座之间的避让空间，尤其是出线位置的线材，要预留足够的弯曲半径，不能把线材压在电机和安装座的结合面之间，不然长时间震动摩擦会磨破线皮造成短路。转子外壳的外圆是转动部件，周围的机身结构要和外圆保持至少1mm以上的安全间隙，避免机身加工或者装配出现公差的时候，转动的转子碰到固定结构，造成电机卡滞甚至烧毁。另外输出轴的轴伸长度要和选用的桨夹厚度匹配，桨夹固定之后要保证锁紧螺母能完全压住桨夹，不会出现高速转动的时候桨叶飞脱的风险。
