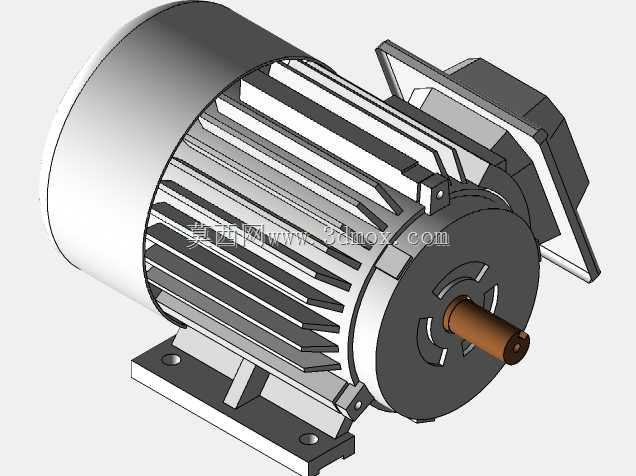

卧式底脚安装感应电机三维结构设计

　　在常规工业传动场景里，这类底脚安装的卧式感应电机是产线动力单元里最常见的配置，不管是小型输送线的辊筒驱动、风机水泵的动力输入，还是小型加工设备的主轴动力源，都能看到同结构电机的应用。做这个三维结构的时候，最先要卡准的是安装边界，毕竟电机是要直接装到设备机架上的，底脚的安装孔距、孔位公差、轴伸长度、轴径尺寸、中心高这些参数，全是要和设备安装位严丝合缝对上的，差一毫米都可能装不上，或者后续运行出现同轴度偏差带来的振动问题。

　　从结构设计逻辑来说，机壳部分的散热筋排布不是随便画的，是要匹配对应功率下的自然散热需求，筋条的高度、间距、走向都要兼顾散热面积和壳体的结构强度，毕竟电机运行时定子产生的热量要通过机壳快速散出去，避免绕组过热影响绝缘寿命。端盖和机壳的配合止口要做同轴度约束，这个位置的精度直接决定了转子的转动同心度，要是止口配合间隙过大，转子转动时就会出现扫膛的问题，轻则噪音变大，重则直接烧毁绕组。

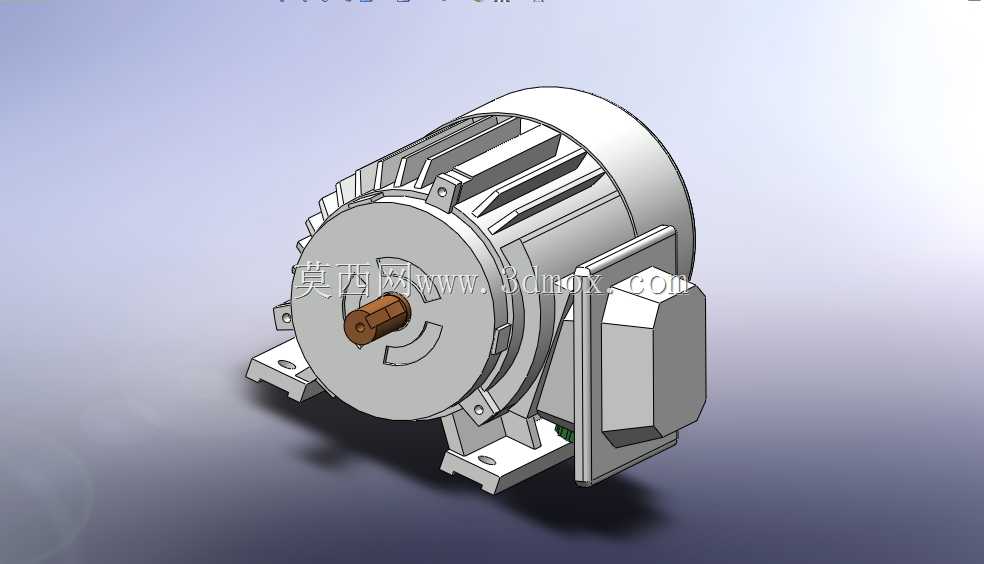

　　接线盒的位置设计在机壳侧上方，是考虑到现场布线的便利性，不管是从设备上方还是侧面走线，都不用过度弯折电缆，接线盒内部的接线柱预留了足够的安全间隙，避免不同相线之间出现爬电问题，盒体和机壳之间的密封结构也做了预留，能适配常规车间的多尘环境，避免粉尘进入接线盒造成接触不良。

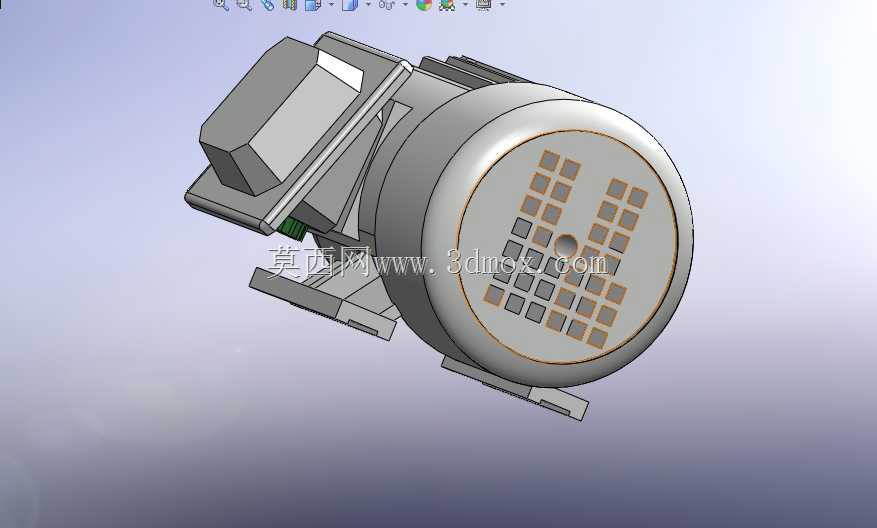

　　轴伸端的键槽尺寸是标准规格，能直接匹配标准联轴器、带轮或者链轮，不用二次加工，输出轴的台阶位置做了退刀槽设计，方便加工时的刀具退刀，也能保证装配件能贴合到位。后端的风罩结构是和散热筋配合的，内部预留了风叶的安装空间，风叶转动时能顺着散热筋的走向形成定向气流，把机壳上的热量快速带走，风罩的网孔尺寸做了安全防护设计，既不影响通风，又能避免异物进入打坏风叶。

　　做三维建模的时候，所有配合面都做了装配约束模拟，比如轴承位的配合公差、转子和定子的气隙预留，都按照实际加工装配的要求留了合理间隙，不会出现建模时干涉、实际装不上的问题。底脚的安装面做了平面度的结构考量，安装时和机架接触面能充分贴合，锁紧螺栓后不会出现机壳变形的问题。这类电机因为是无刷结构，没有碳刷磨损的问题，日常维护量很小，结构简单可靠性高，在连续运行的工业场景里能长期稳定工作，不需要频繁拆解保养，很适合那些不方便经常停机维护的自动化产线、公用工程设备使用。

　　从选型适配的角度来说，这个结构的安装尺寸符合通用工业电机的安装规范，能直接替换同机座号的其他同类型电机，不用改动设备的原有安装位，不管是新设备设计还是旧设备的备件替换，都能快速适配。建模时把所有的安装特征都做了完整还原，包括底脚的沉孔深度、接线盒的进线孔尺寸、吊环的安装螺纹位，这些细节都是实际安装时必须要用到的，不会出现拿到模型后还要自己补画安装特征的情况，做设备布局的时候能直接调用，检查和周边部件的干涉情况，提前预判布线、安装、维护时的操作空间是否足够。
