皮划艇配套带纺车轮便携钓鱼竿结构

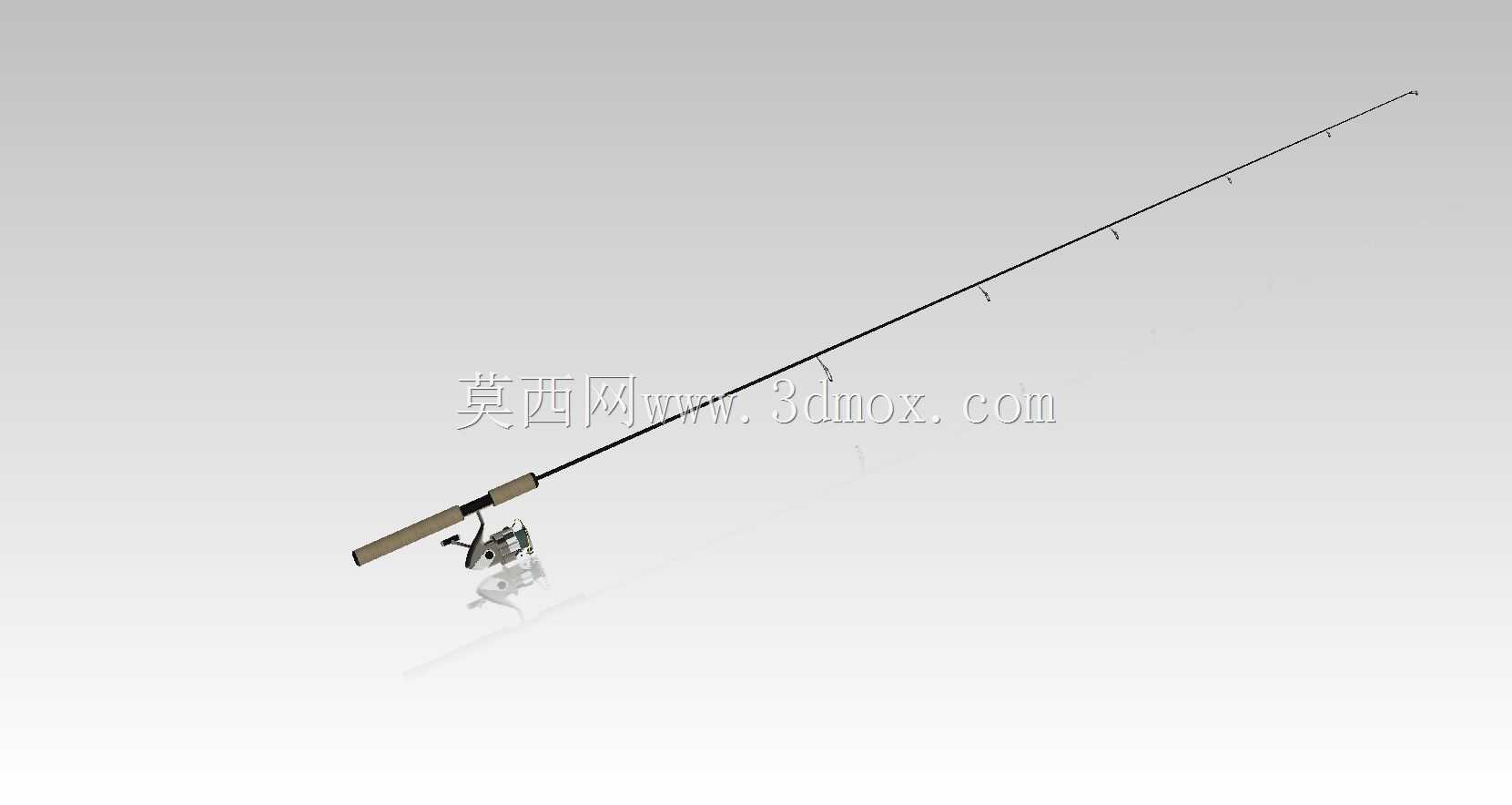

　　这套带纺车轮的钓鱼竿结构，核心适配场景是皮划艇水上垂钓作业，区别于岸钓长竿、海钓重型竿的设计逻辑，整体围绕狭小艇上空间的操作便利性做结构优化，解决普通钓竿在皮划艇上易磕碰、抛投收线动作受限、长时间持握疲劳的实际问题。从结构组成来看，整套模型包含竿体、导环、轮座、纺车轮、握把五个核心部分，各部件的装配边界做了精准的干涉校验，导环沿竿体均匀排布，过线中心与竿体轴线的同轴度控制在合理公差范围内，避免抛投时鱼线与导环支架产生剐蹭磨损，同时导环的支架高度做了适配调整，即使竿体出现小幅弯曲形变，鱼线也不会贴附在竿壁上增大出线阻力。

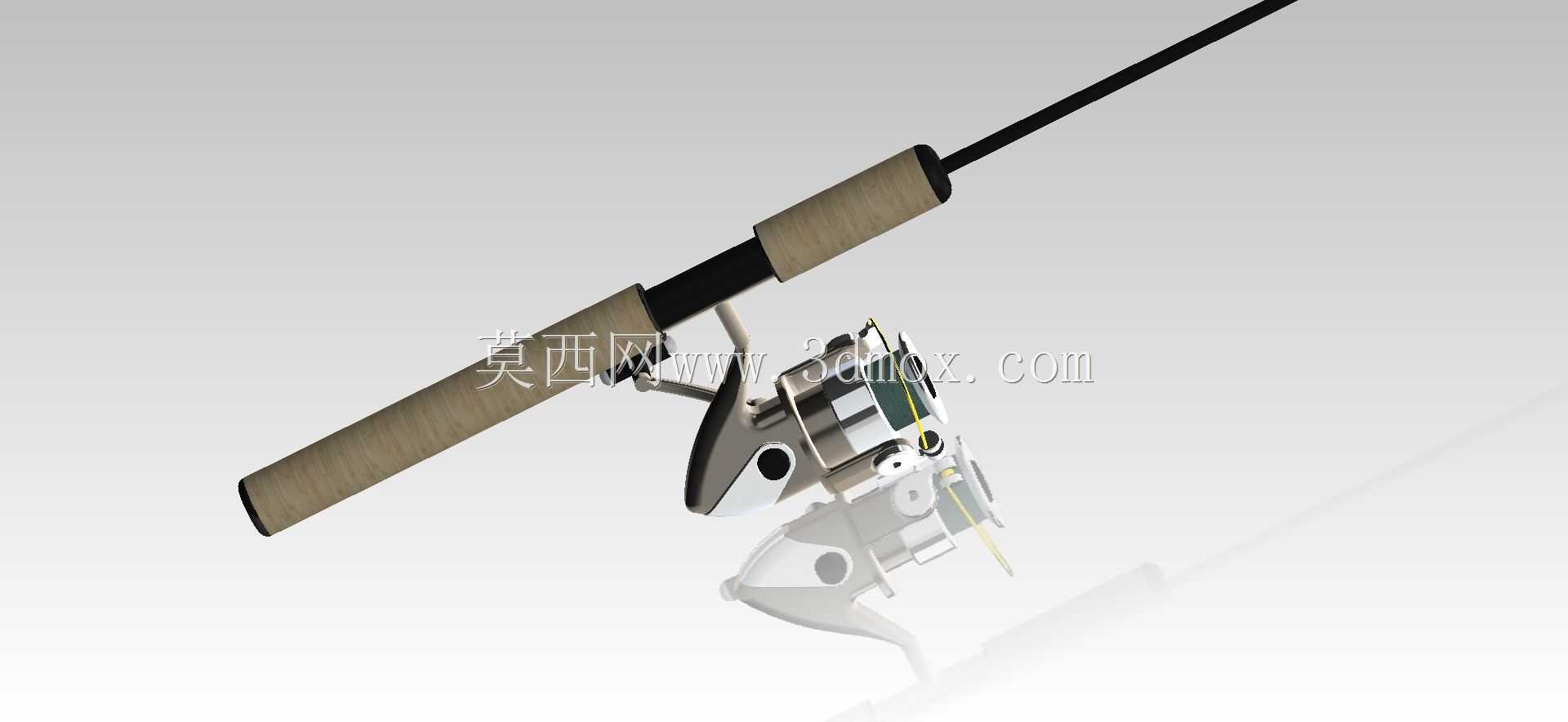

　　握把部分采用分段式设计，靠近轮座的位置做了防滑纹理处理，长度刚好适配单手握持的发力区间，皮划艇垂钓时不需要双手长时间举竿，单手握持即可完成刺鱼、收线的整套动作，握把末端做了圆弧收边，不会在艇身晃动时磕碰艇体或者划伤操作人员。纺车轮部分的结构做了完整还原，线杯、摇臂、逆止开关、卸力调节旋钮的装配关系完全符合实物的运动逻辑，摇臂的转动行程、线杯的往复排线结构都做了运动仿真层面的适配，导入三维软件后可以直接模拟抛投出线、收线排线的动作过程，不需要额外做运动副约束调整。

　　设计思路上，竿体采用变径结构，从握把端到竿梢逐步收窄，壁厚也随直径变化做梯度调整，靠近握把的竿段壁厚更大，承担中鱼后的主要弯矩，竿梢段壁厚更薄，灵敏度更高，能清晰捕捉到鱼咬钩的细微信号，这种变径梯度设计既控制了整体重量，又保证了竿体的整体强度，不会出现硬拔时断竿的问题。安装边界方面，轮座与竿体的配合采用过盈加胶粘的装配方式，轮座的卡槽尺寸适配常规规格的纺车轮脚，不需要额外打磨调整即可直接卡入锁紧，导环与竿体的配合采用绑线加环氧固定的结构，导环内径从握把端到竿梢逐步缩小，匹配鱼线出线时的运动轨迹，减少出线过程中的风阻影响。

　　实际使用场景中，这套钓竿除了适配皮划艇垂钓，也可以用于近岸浅水钓、溪流钓等对便携性有要求的场景，收缩后长度较短，可以直接放入皮划艇的储物舱内，不需要额外配备长尺寸的竿包，竿体表面的涂层做了防海水腐蚀的结构预留，即使在咸淡水交界的水域使用，也不会轻易出现导环生锈、竿体漆面脱落的问题。从建模细节来看，所有零部件的倒角、圆角都做了还原，没有尖锐的棱角，避免使用过程中划伤鱼线或者操作人员，纺车轮的内部传动齿轮结构也做了简化但符合传动比的还原，摇臂转动一圈对应的线杯收线长度符合同规格纺车轮的实际参数，做结构验证时可以直接参考模型的尺寸参数做配件选型，不需要反复测量实物尺寸。针对皮划艇上的使用特点，竿体的受力点做了针对性强化，中鱼后力量从竿梢传导到握把的过程中，应力集中的位置都做了壁厚加强处理，不会出现局部应力过大导致断竿的情况，握把的重量配比也做了平衡调整，装上纺车轮之后整竿的重心落在轮座前方靠近握把的位置，单手握持时不会出现头重脚轻的情况，长时间持握也不容易产生疲劳感。
