树莓派V3版摄像头安装模组结构设计

　　在嵌入式视觉开发场景里，这类摄像头安装模组是树莓派单板机配套视觉采集的核心结构载体，日常做智能小车巡线、桌面级视觉检测、小型AI识别项目、开源硬件二次开发时，都需要这类结构件来固定成像组件，保证镜头光轴与安装基准面垂直，避免成像画面出现梯形畸变，同时保护内部的感光芯片与FPC排线不受外力拉扯损坏。从结构设计逻辑来看，整个模组采用PCB基板作为承载主体，四个角预留的沉头安装孔是核心安装边界，孔位做了环形露铜加固，既可以通过M2螺丝直接固定在树莓派官方配套的外壳支架上，也能配合铜柱安装到自定义的设备机架上，安装孔的中心距严格匹配树莓派生态的通用安装规范，不需要额外打孔改孔就能兼容市面上绝大多数开源硬件的安装位。

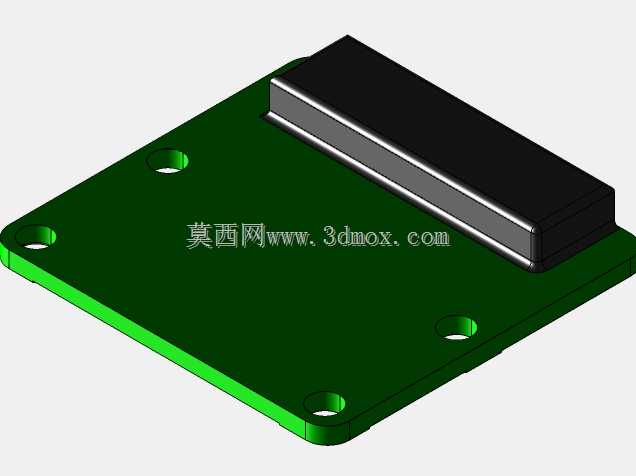

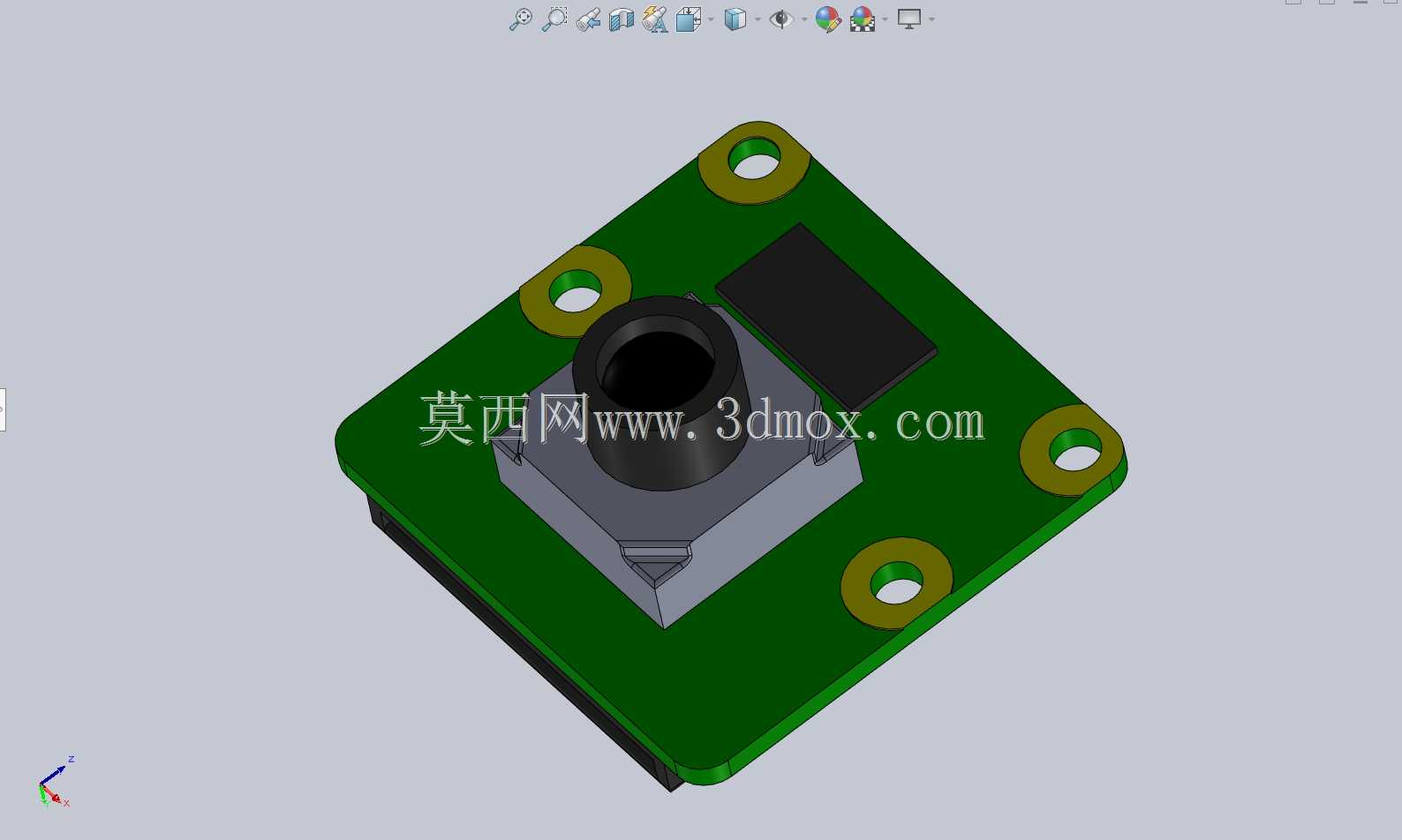

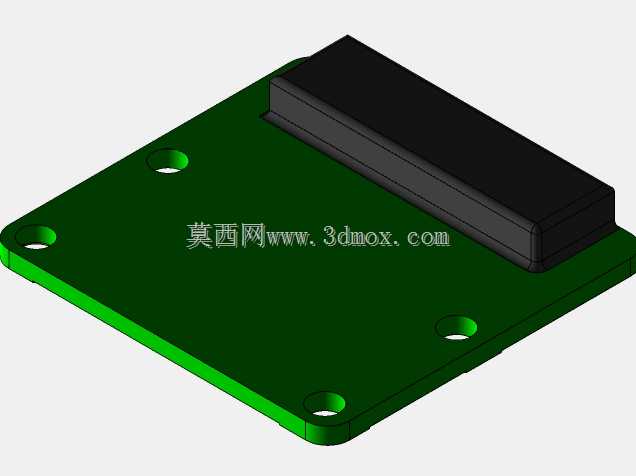

　　镜头部分采用凸起式结构设计，镜头座与PCB板之间设置了方形定位凸台，装配时可以直接卡入PCB上的预留方孔，保证镜头中心与感光芯片中心的同轴度误差控制在0.1mm以内，避免出现画面边角失焦的问题；镜头座周围预留了足够的调焦空间，用户可以根据实际拍摄距离手动旋转镜头调整焦距，调焦完成后可以点胶固定，防止设备震动导致焦距偏移。PCB板上除了镜头组件之外，还预留了感光芯片的屏蔽罩安装位，图中黑色方块区域就是屏蔽罩的焊接位置，实际使用时盖上金属屏蔽罩可以隔绝单板机工作时产生的电磁干扰，避免成像画面出现横纹、噪点异常增多的问题。整个模组的外形轮廓做了圆角处理，四个安装孔周围做了环形的沉台设计，螺丝锁紧后螺丝头不会突出板面，不会和周边的排线、结构件产生干涉。从实际使用的场景来看，这类模组除了搭配树莓派使用之外，也可以通过转接排线连接到其他单片机开发板上，作为小型设备的视觉采集前端，比如安装在小型AGV小车上做二维码识别、安装在桌面3D打印机上做打印过程监控、安装在智能门禁设备上做人脸识别采集。

　　设计时充分考虑了嵌入式开发的装配需求，整个结构没有复杂的倒扣、薄壁结构，不管是打样验证还是小批量生产都有很好的工艺性，PCB板的厚度采用常规1.6mm规格，镜头座的高度控制在12mm以内，整个模组装配完成后的总厚度不超过15mm，可以嵌入到空间非常紧凑的设备内部，不会占用过多的安装空间。安装孔的设计同时兼容通孔安装与螺柱压铆两种方式，用户可以根据自己的设备结构选择合适的安装方式，不需要额外修改结构。镜头部分的通光孔做了倒角处理，不会遮挡镜头的入射光线，保证画面边缘的进光量充足，避免出现暗角问题。在结构强度方面，PCB板采用FR-4材质，镜头座采用耐高温的工程塑料材质，焊接到PCB上之后可以承受常规波峰焊的温度，不会出现变形熔化的问题，日常使用中即使受到轻微的碰撞，镜头座也不会轻易脱落，能够稳定保护内部的感光芯片。对于做嵌入式开发的结构工程师来说，这类标准化的摄像头模组可以直接选型使用，不需要从零开始设计镜头固定结构、PCB安装结构，只需要在自己的设备结构上预留对应位置的安装孔与排线避让空间即可，能够大幅缩短项目的开发周期，减少结构验证的时间成本。

　　实际选型时需要注意，模组的镜头突出高度要和设备外壳上的镜头开孔位置匹配，保证镜头前端面和外壳外表面齐平或者略微内凹，避免镜头被外物刮花，同时外壳开孔的直径要略大于镜头最大外径，预留0.2mm左右的装配间隙，避免装配公差导致镜头被外壳顶住出现光轴偏移的问题。另外，模组的FPC排线出口位置在PCB板的侧边，设计设备结构时要在对应位置预留排线的走线路径，避免排线被挤压弯折导致接触不良。整个模组的结构设计完全遵循开源硬件的通用规范，所有安装尺寸、接口定义都和行业通用标准保持一致，具备很强的互换性，即使后续更换不同焦距的镜头，也不需要修改安装结构，只需要更换镜头组件即可，维护升级非常方便。
