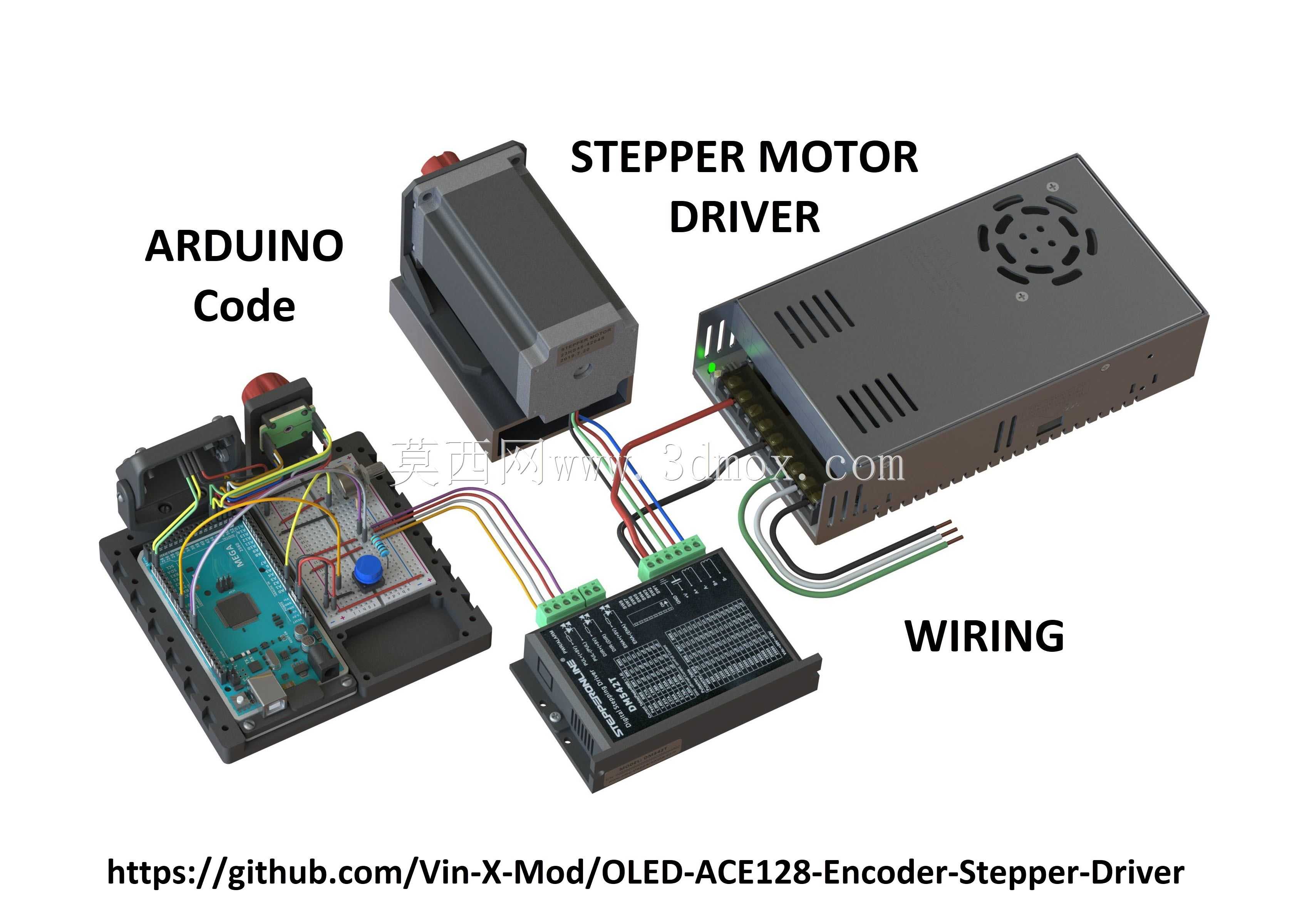

步进电机及配套数字驱动器装配组件

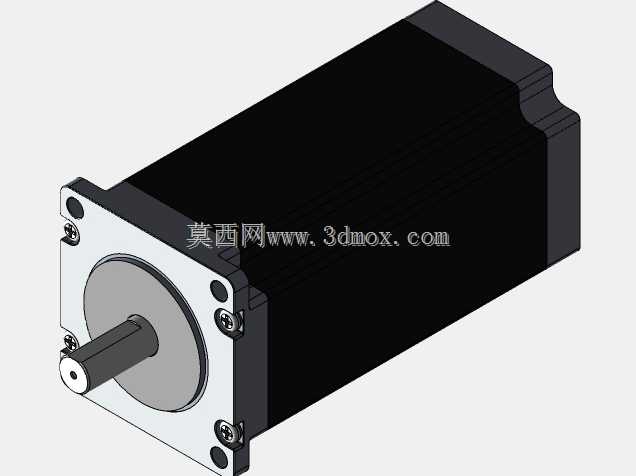

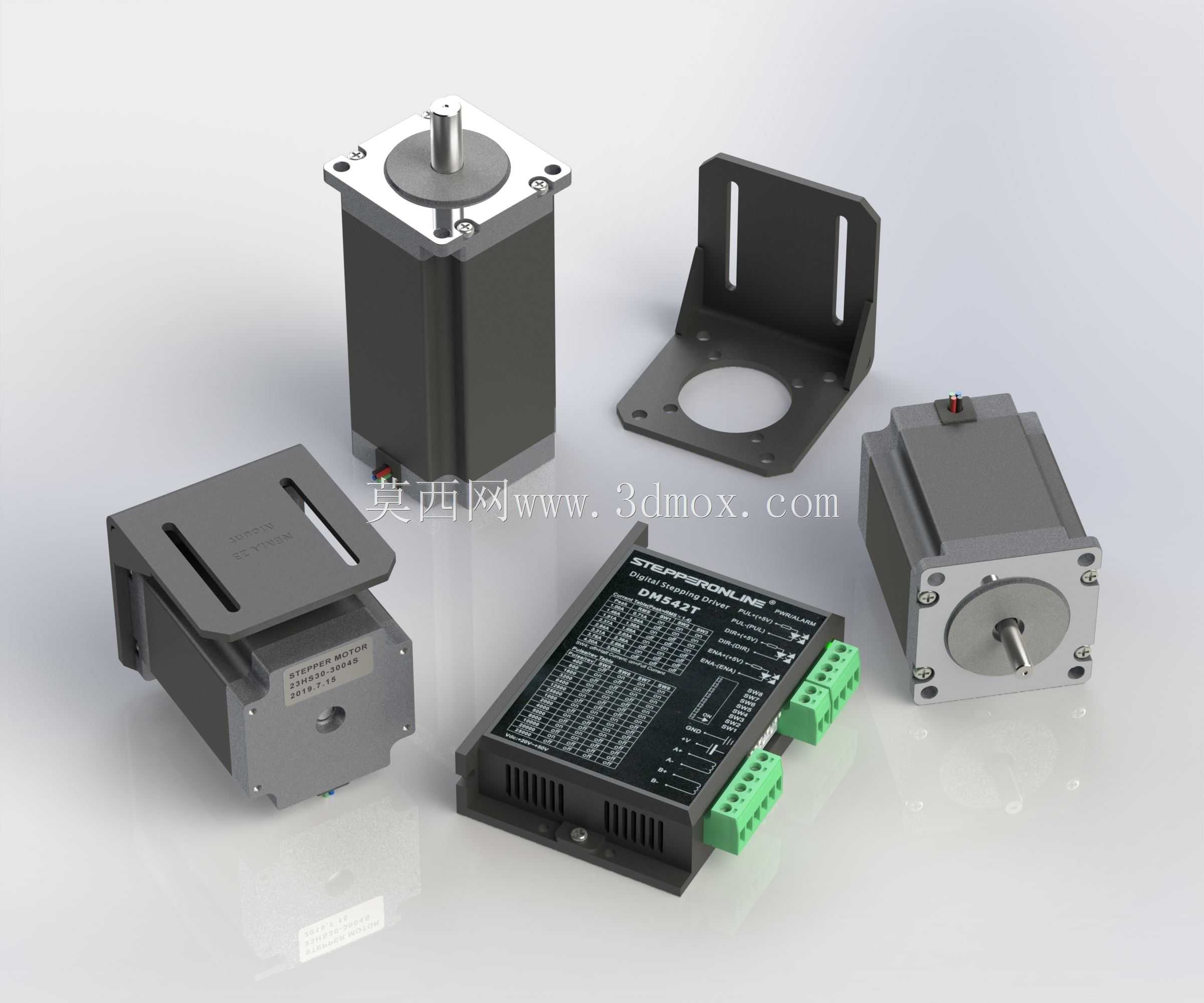

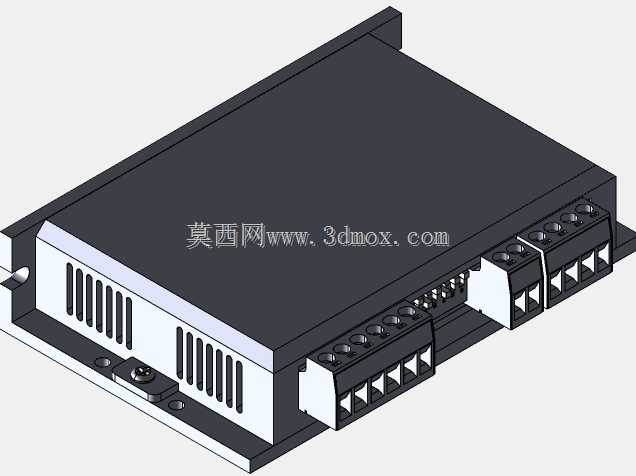

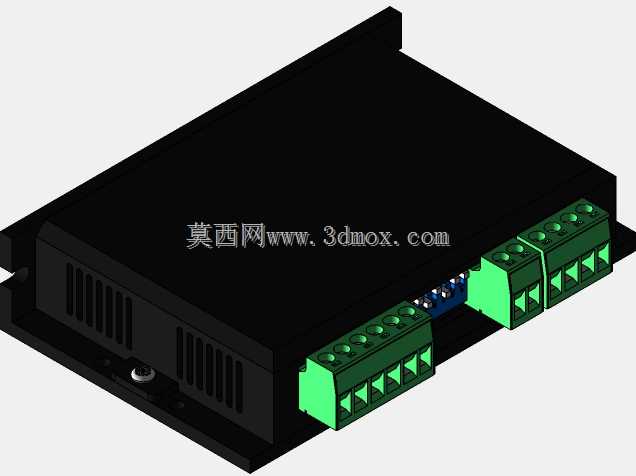

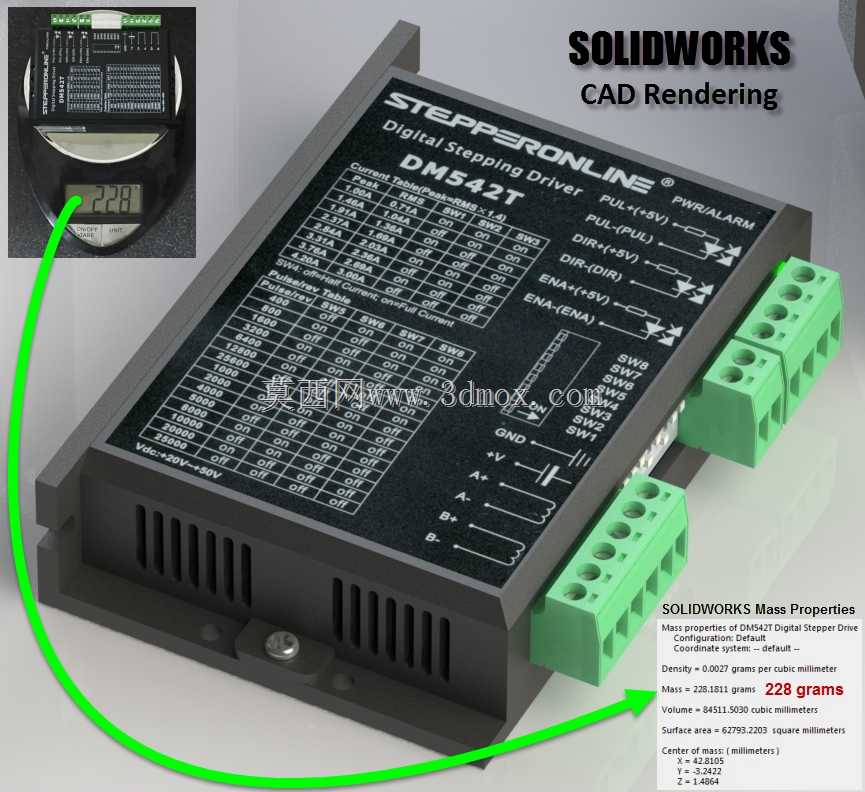

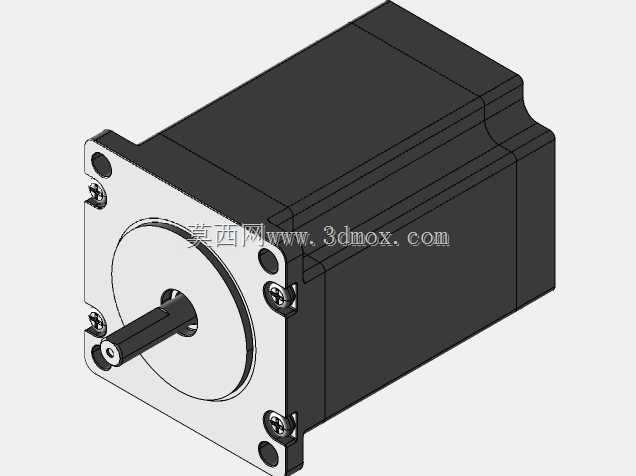

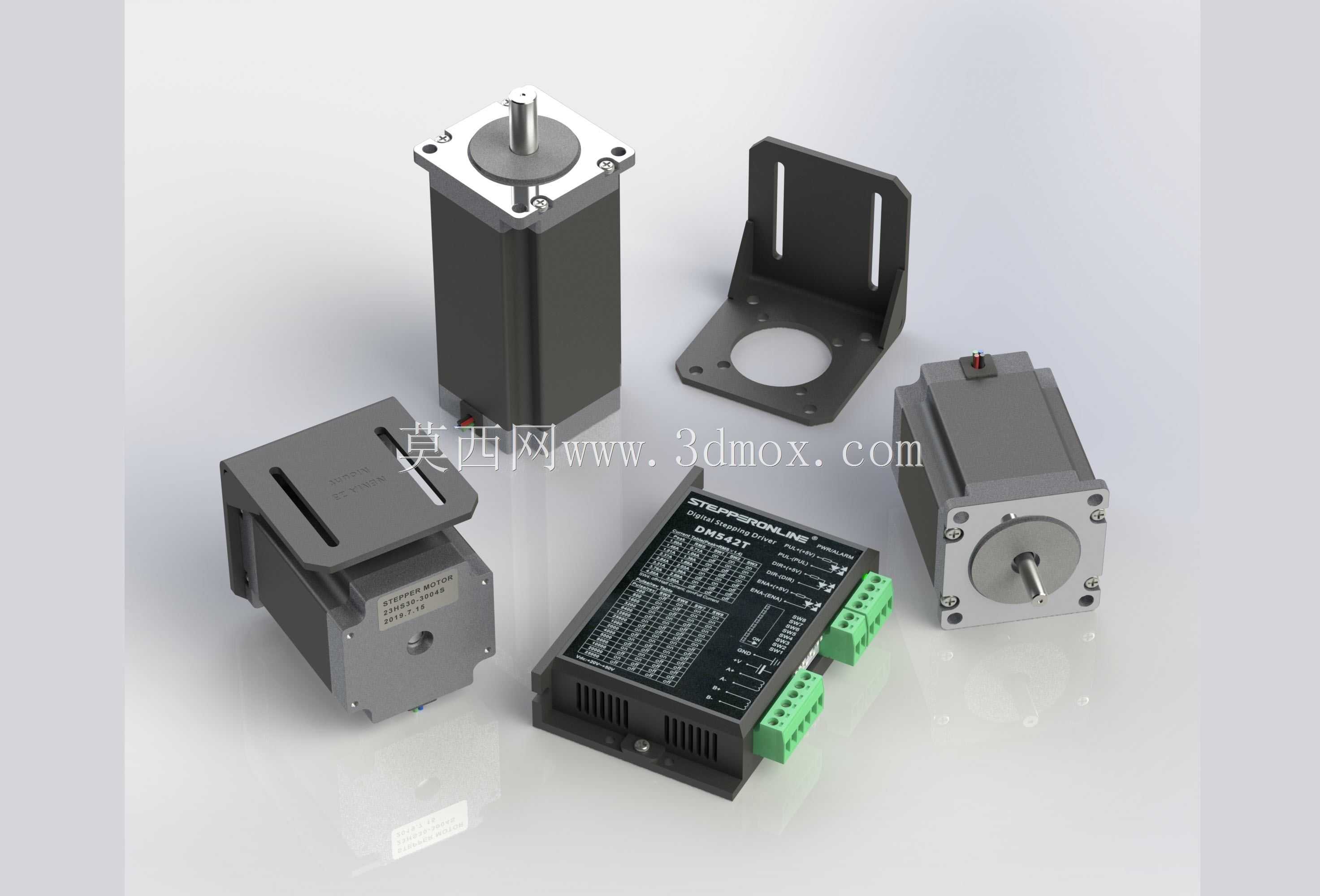

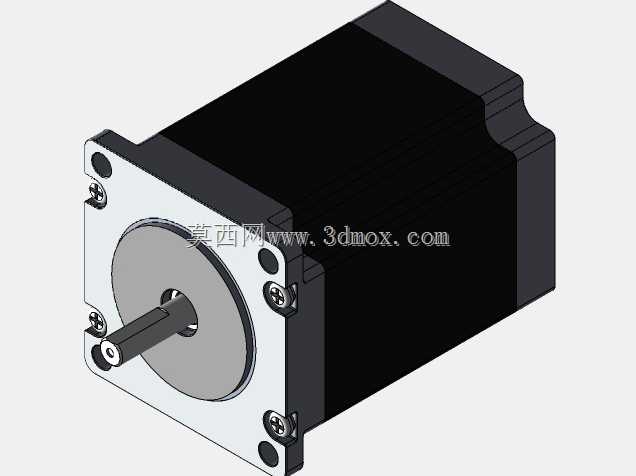

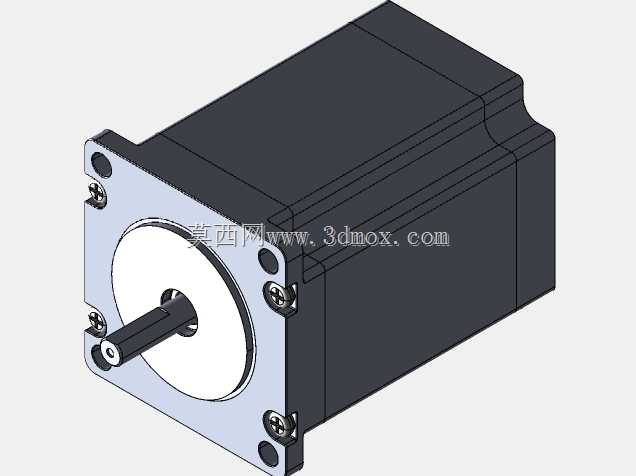

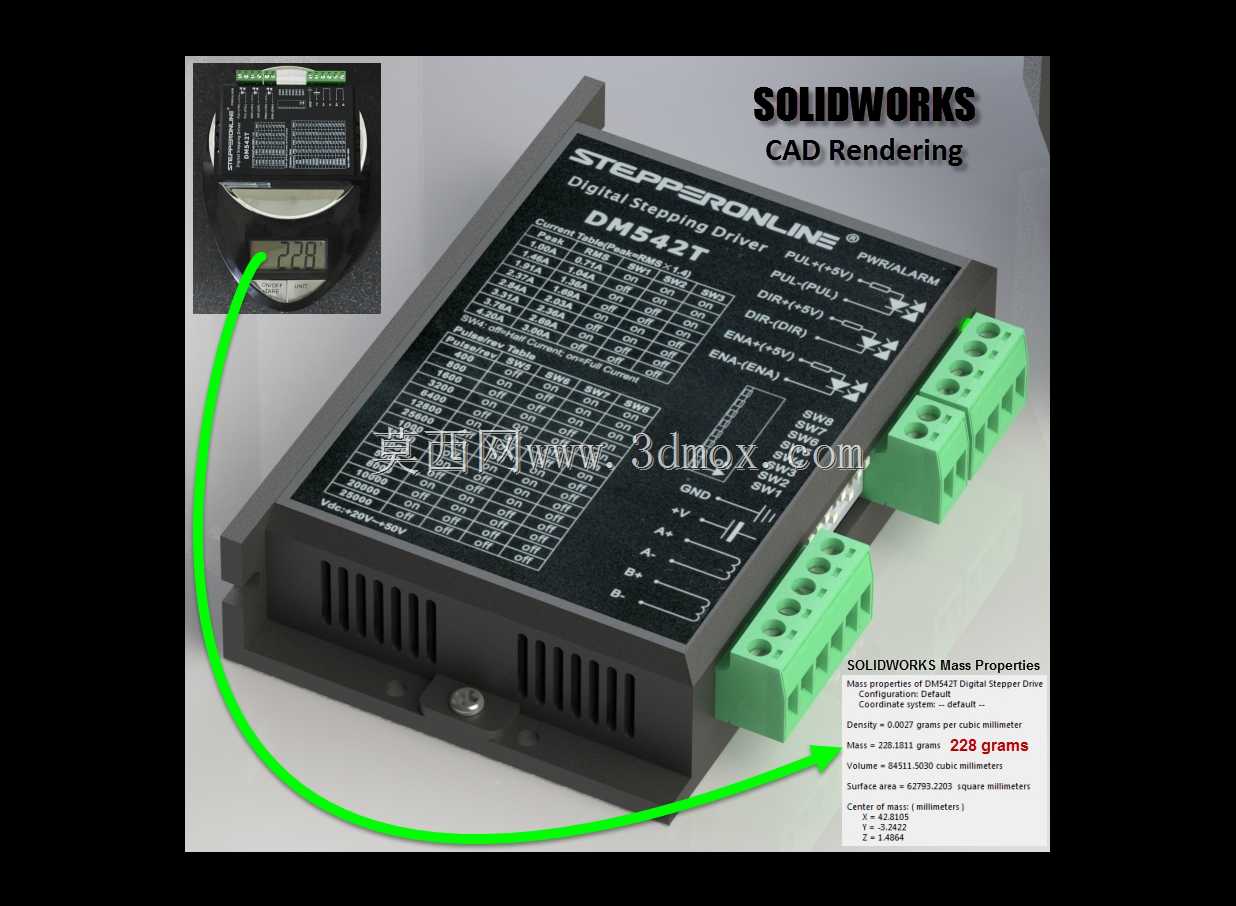

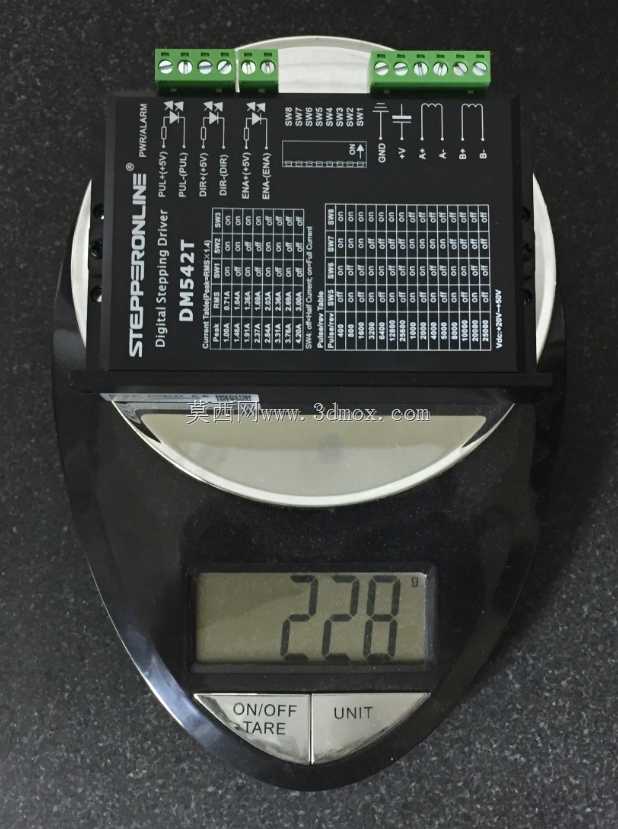

　　这套组件涵盖不同规格的步进电机本体与配套数字式步进驱动器，同时附带适配的安装支架，主要面向自动化设备的运动执行单元选型与结构适配场景，在3C装配流水线、小型数控雕刻设备、桌面级3D打印机构、自动送料机构、点胶设备这类需要精准位移控制的工位中应用广泛，可直接作为设备传动端的动力输出与控制核心，完成定角度旋转、定速输送、点位定位这类基础运动动作。从实际使用场景来看，步进电机本身的输出轴采用标准D型切边设计，可直接配套同步轮、联轴器、丝杠螺母副等传动连接件，轴伸长度与直径匹配常规小型自动化设备的安装公差要求，电机本体的安装法兰采用方形切边结构，四个安装孔位的孔距符合通用步进电机安装规范，不管是直接固定在设备立板上，还是搭配配套的L型安装支架做卧式、立式安装，都能保证安装面的平面度公差满足0.02mm以内的要求，避免电机运行时出现轴系偏磨、震动超标的问题。配套的数字驱动器采用分体式接线设计，两侧的绿色接线端子分别对应电机相线、电源输入、控制信号输入，端子排的间距预留了足够的接线操作空间，即使是采用16AWG的动力线也能顺利压接插入，驱动器本体的散热筋做了加高处理，在持续输出额定电流的工况下，不需要额外加装散热风扇就能将壳温控制在合理区间，外壳的安装孔位支持导轨安装与螺丝固定两种方式，适配不同的电柜内部布局需求。

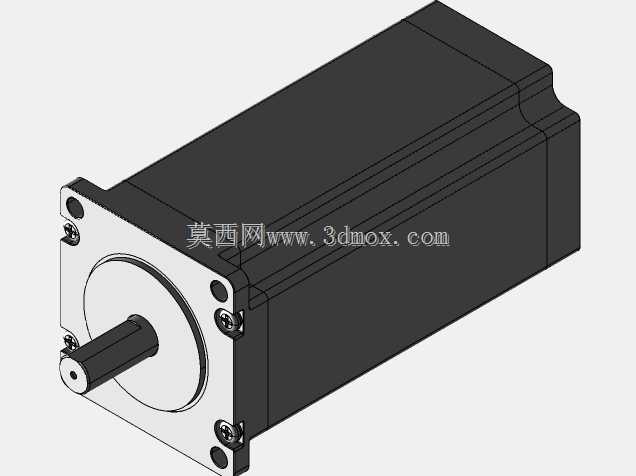

　　设计过程中首先考虑的是不同规格电机的安装互换性，两款不同尺寸的步进电机，输出轴中心高保持统一基准，在设备做动力升级或者扭矩替换时，不需要重新加工安装板的定位孔，只需要调整支架的固定位置即可完成适配；电机尾部的编码器预留位做了密封处理，即使是在有少量切削液飞溅、粉尘较多的加工车间环境下使用，也能避免异物进入电机内部造成编码器损坏。驱动器的控制信号端口做了光电隔离设计，可匹配5V与24V两种常见的PLC控制电平，不需要额外外接限流电阻，接线时直接对接控制器的脉冲、方向端口就能完成通讯，减少了现场接线的调试工作量。

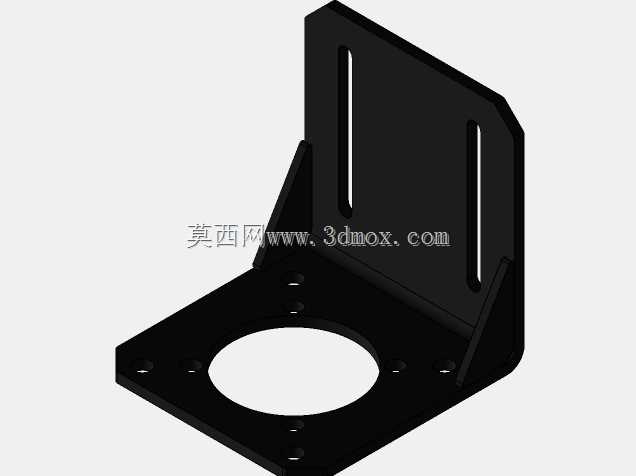

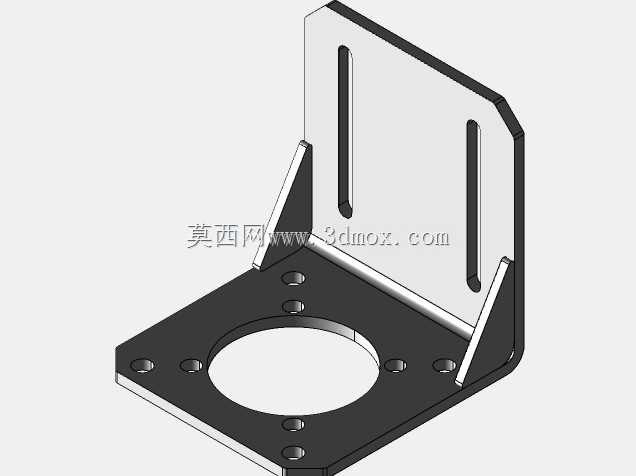

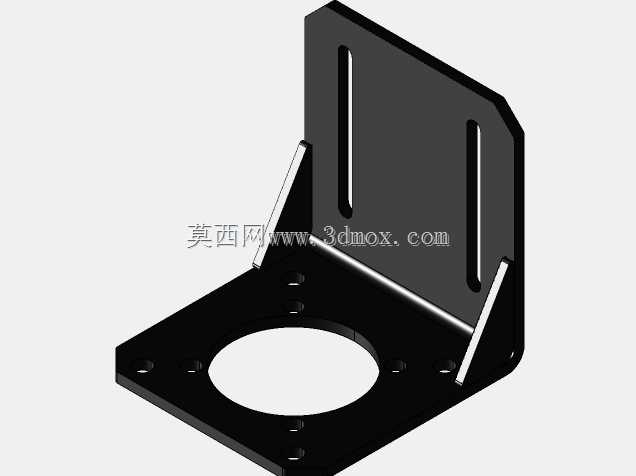

　　从安装边界来看，单台57规格步进电机的本体长度不含轴伸为76mm，搭配L型支架安装时，整体占用的横向空间为90mm，纵向突出安装面的尺寸为86mm，在做设备结构布局时，预留100mm见方的安装空间即可满足安装与接线操作需求；驱动器的本体厚度为22mm，在电柜内排布时，相邻两台驱动器之间预留10mm的散热间隙，就能保证多轴联动运行时的散热效率。电机本体的出线方向做了可调整设计，端盖的固定螺丝松开后可旋转端盖调整出线口朝向，适配设备内部不同的走线方向，避免线缆与周边运动部件出现干涉。配套的安装支架采用折弯成型工艺，折弯处做了加强筋处理，在电机高速启停的工况下，支架的形变量可控制在0.01mm以内，不会因为长期震动出现固定螺丝松动的问题。

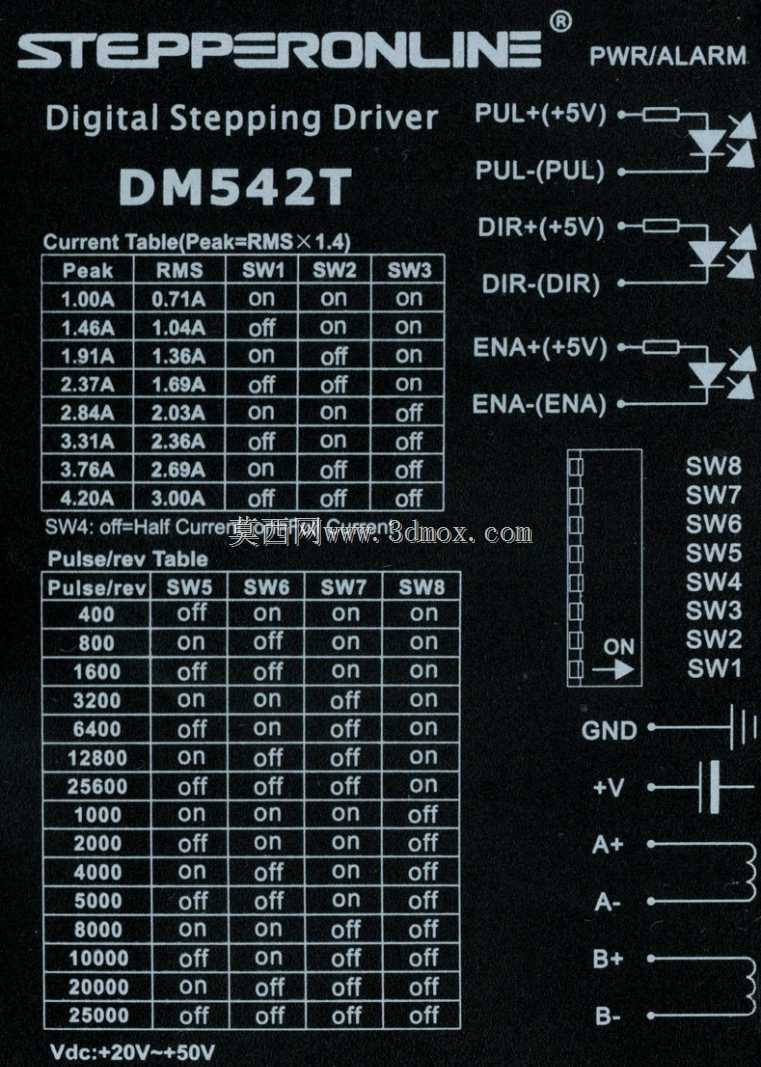

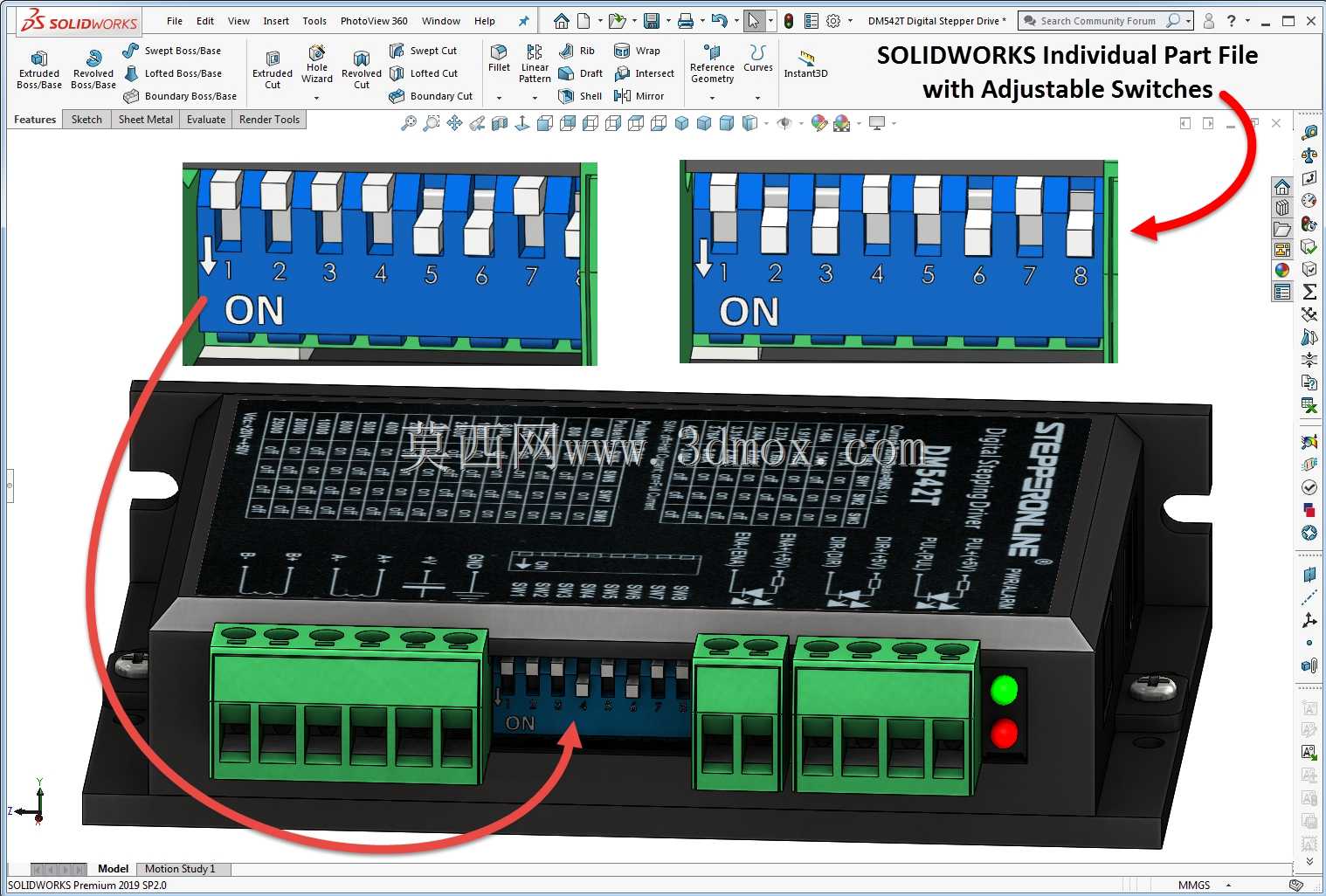

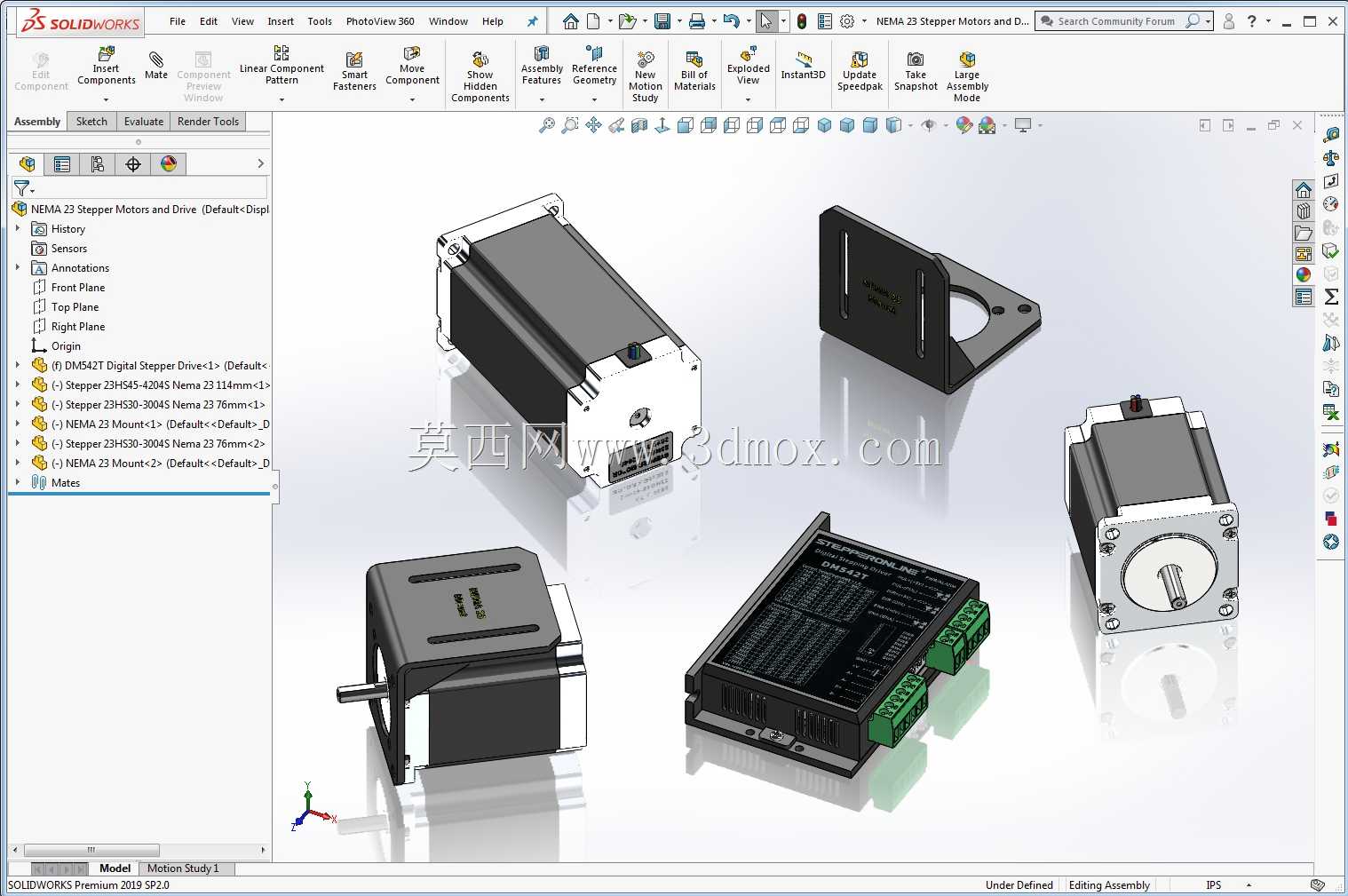

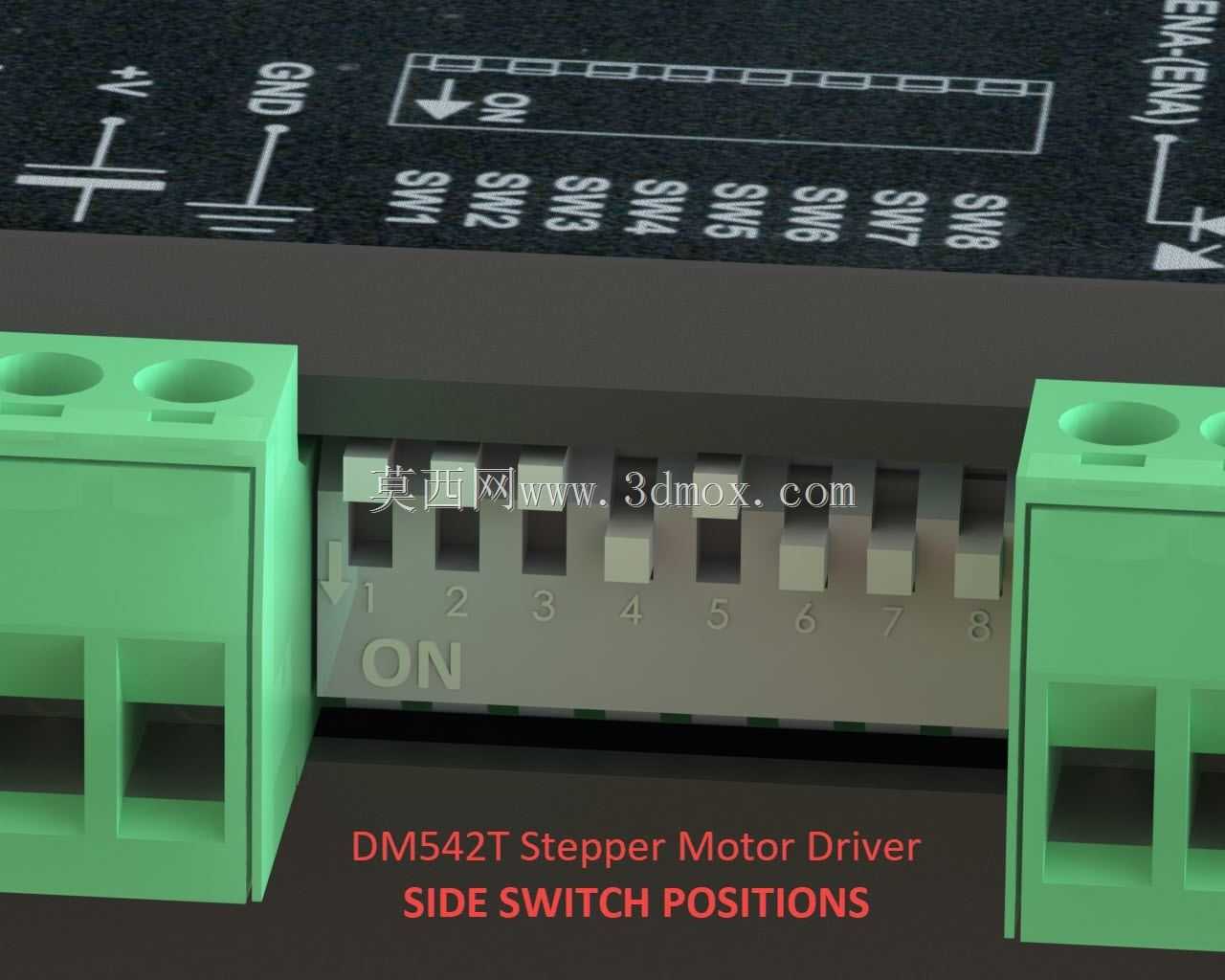

　　在实际选型搭配时，大扭矩规格的电机适配高电流输出档位的驱动器，小扭矩电机可通过驱动器拨码开关调整输出电流参数，同一台驱动器可适配多款不同扭矩的电机，减少了备件储备的品类。整套组件的配合公差经过反复校核，电机轴与安装轴承的同轴度、驱动器接线端子的插拔寿命、支架安装面的平面度都满足工业级设备的长期运行要求，可直接导入设备整体装配中做干涉检查、运动仿真验证，缩短设备开发过程中传动单元的建模周期，避免从零开始绘制模型时出现的尺寸偏差、安装位不匹配等问题，帮助结构设计人员快速完成动力单元的布局校验，提前排查走线干涉、安装空间不足等潜在设计问题。
