集成式液压动力单元三维结构设计

项目分类:液压 发布时间:2025-01-20 ID:911435
  • 集成式液压动力单元三维结构设计
  • 集成式液压动力单元三维结构设计
  • 集成式液压动力单元三维结构设计

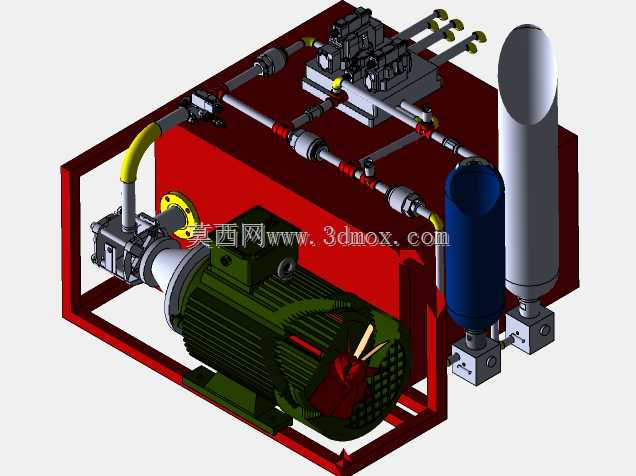

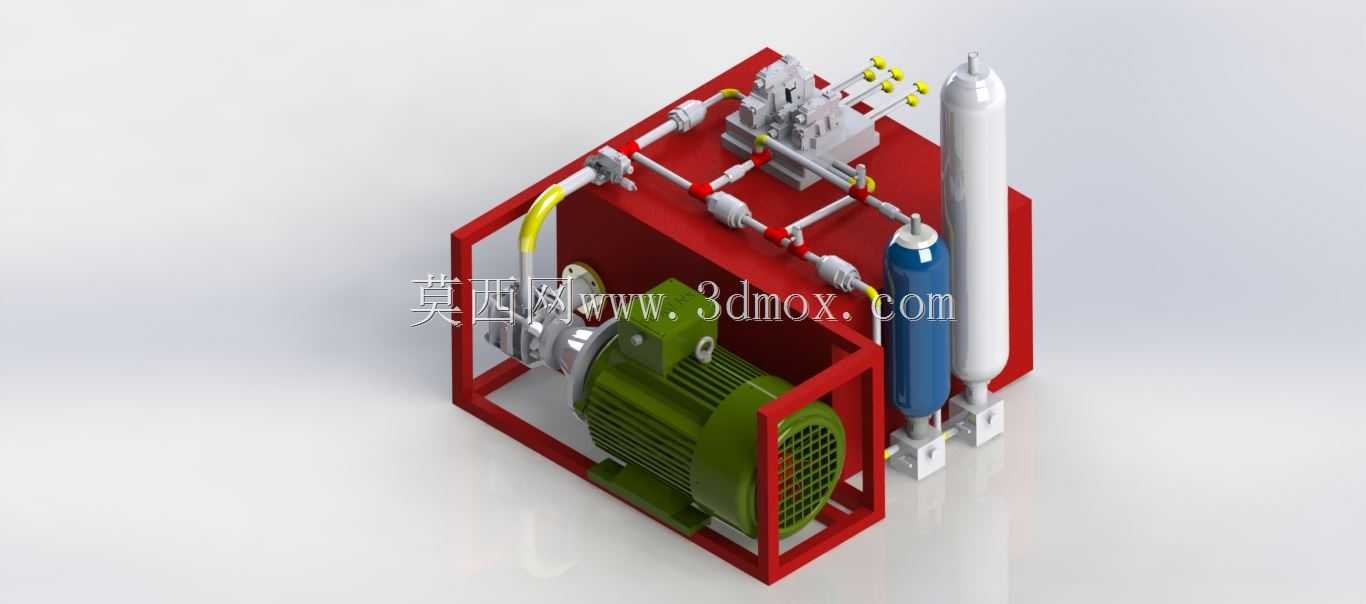

  这套液压动力单元的结构设计,核心围绕紧凑空间内的动力输出与压力稳定需求展开,在中小型液压执行机构配套场景中适配性极强,比如小型工装夹具的压紧驱动、自动化生产线的短行程顶升、专用设备的液压助力执行等场景,都能看到这类集成式动力组的应用。从结构布局来看,整套单元采用框架式承载结构,红色方管焊接框架作为安装基体,将动力元件、储能元件、控制管路全部集成在框架边界内,不需要额外做分体式安装基座,现场部署时只需要固定框架底部的四个安装支脚即可,大幅减少现场安装的配管、接线工作量。

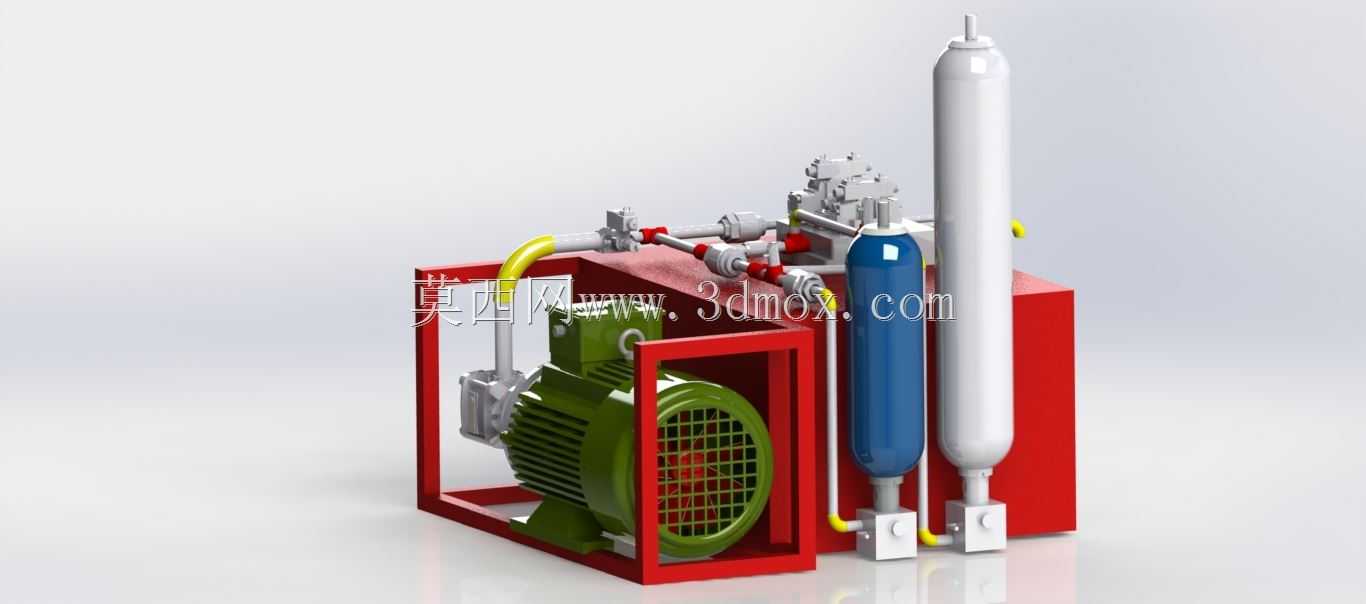

  动力输出端采用卧式安装的电机泵组,电机与液压泵通过钟形罩直连,取消了联轴器外露的结构,既降低了传动过程中的同轴度误差,也能避免现场杂物卷入传动部位,泵组的吸油口直接伸入框架内部的油箱腔体,缩短了吸油管路长度,能有效降低吸油阻力,减少泵组空蚀风险。储能部分配置了两个不同容积的蓄能器,其中大容积的隔膜式蓄能器垂直安装在框架右侧,主要用于吸收系统压力脉动,在执行机构瞬时大流量需求时补充油液,避免电机泵组频繁启动;小容积的蓄能器靠近阀组安装,主要用于稳定控制油路的压力,避免阀组切换时的压力冲击影响执行机构动作精度。

  管路设计上全部采用硬管搭配管夹固定的方式,管路走向沿着框架横梁排布,每间隔固定距离就设置管夹约束管路,避免系统带压运行时管路产生振动磨损,管路接头采用标准卡套式连接,在关键的压力测点、检修位置预留了测压接头与截止阀,方便后期调试时检测各节点压力,也能在局部元件维护时关闭对应油路,不需要排空整个油箱的油液。阀组采用集成块式安装,所有方向阀、压力阀都固定在同一块油路块上,减少了分散管路的接头数量,从根源上降低了漏油点的数量,阀组的操作手柄全部朝向框架外侧,调试人员不需要探入框架内部就能完成手动操作。

  安装边界方面,整套单元的框架尺寸控制在常规小型液压站的适配范围内,底部支脚的安装孔位按照通用液压站的安装间距设计,能直接替换同功率等级的传统分体式液压站,不需要修改现场的安装地基尺寸;油箱的注油口、液位计、放油口都设置在框架外侧易操作的位置,日常维护时不需要拆解框架护板就能完成油液加注、液位检查、废油排放的操作。设计过程中特意将重心控制在框架几何中心偏下的位置,电机泵组等较重的部件全部布置在框架下部,蓄能器、阀组等较轻的部件布置在上部,整套单元吊装运输时不会出现倾斜侧翻的问题,框架上部预留了标准吊环安装孔,方便车间内的行车吊装转运。在实际应用中,这类集成式动力组相比传统分体式液压站,占用空间能减少40%左右,现场配管工作量减少60%,特别适合设备内部安装空间有限、需要整体嵌入设备本体的配套场景,比如机床的液压夹具配套、小型举升设备的动力源、自动化检测设备的夹紧机构驱动等,都能通过调整阀组的配置、蓄能器的容积参数,适配不同的压力、流量需求。
