双耳环铰接式工程液压油缸结构设计

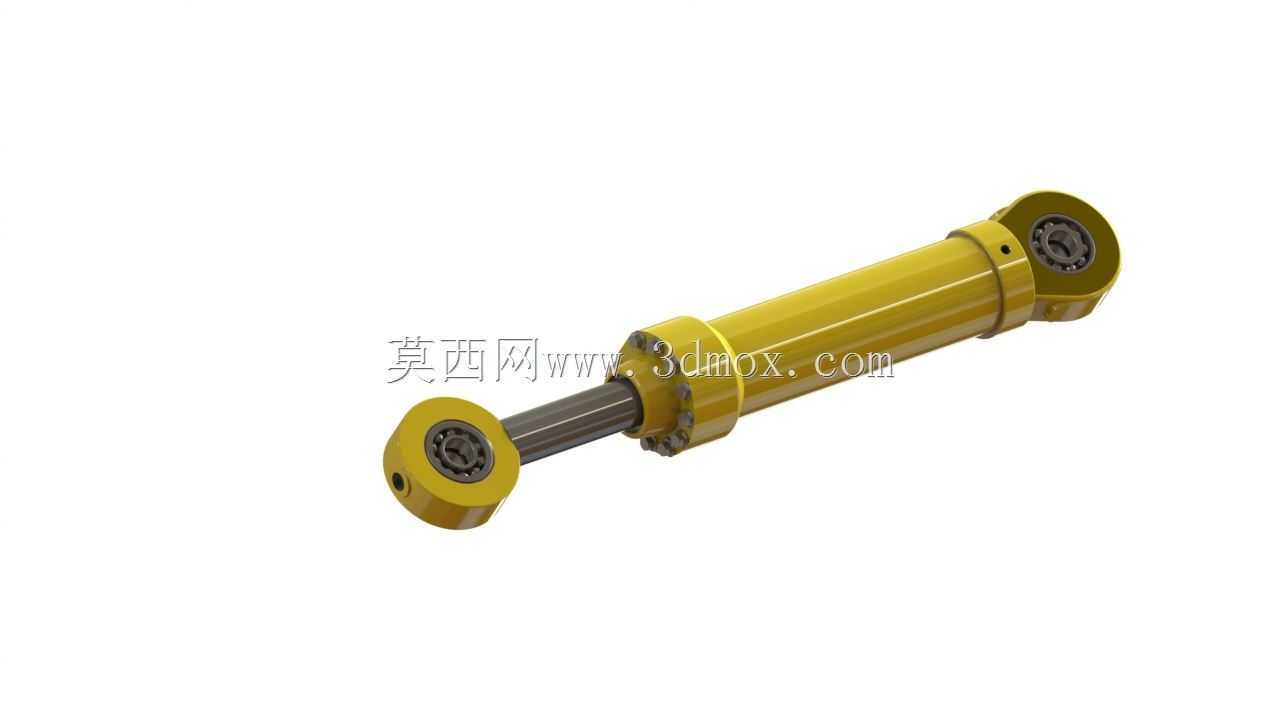

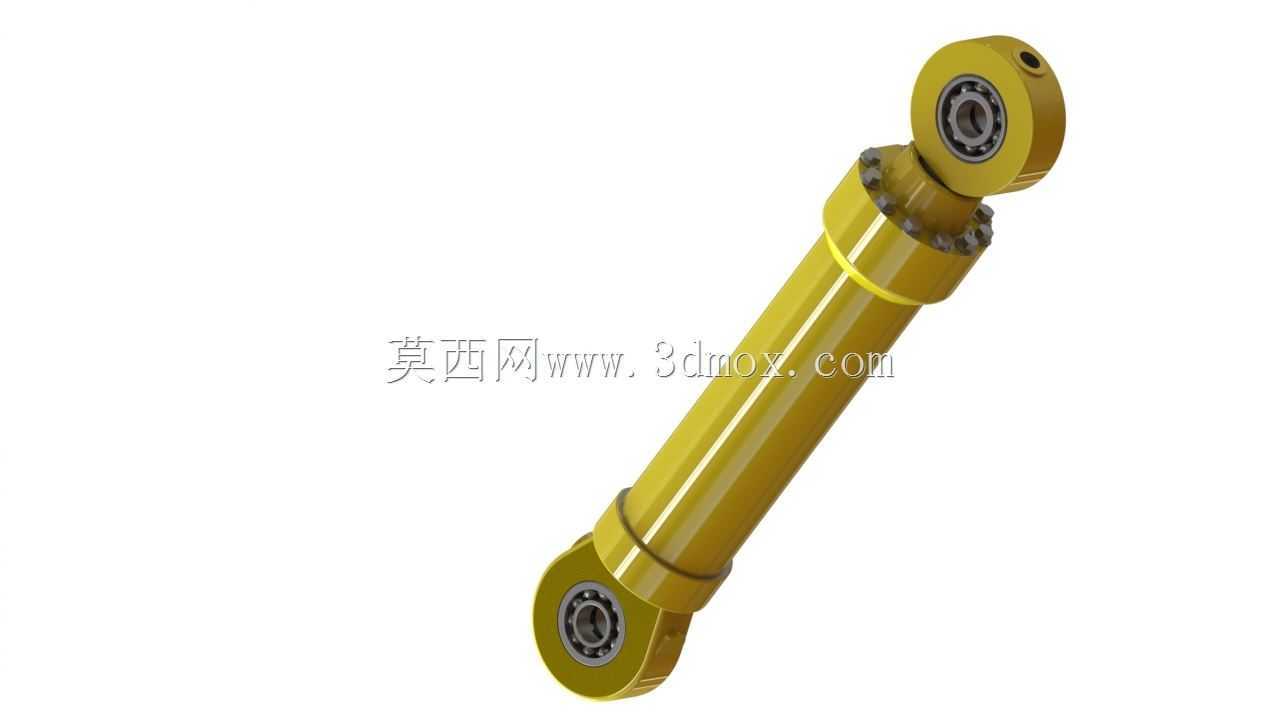

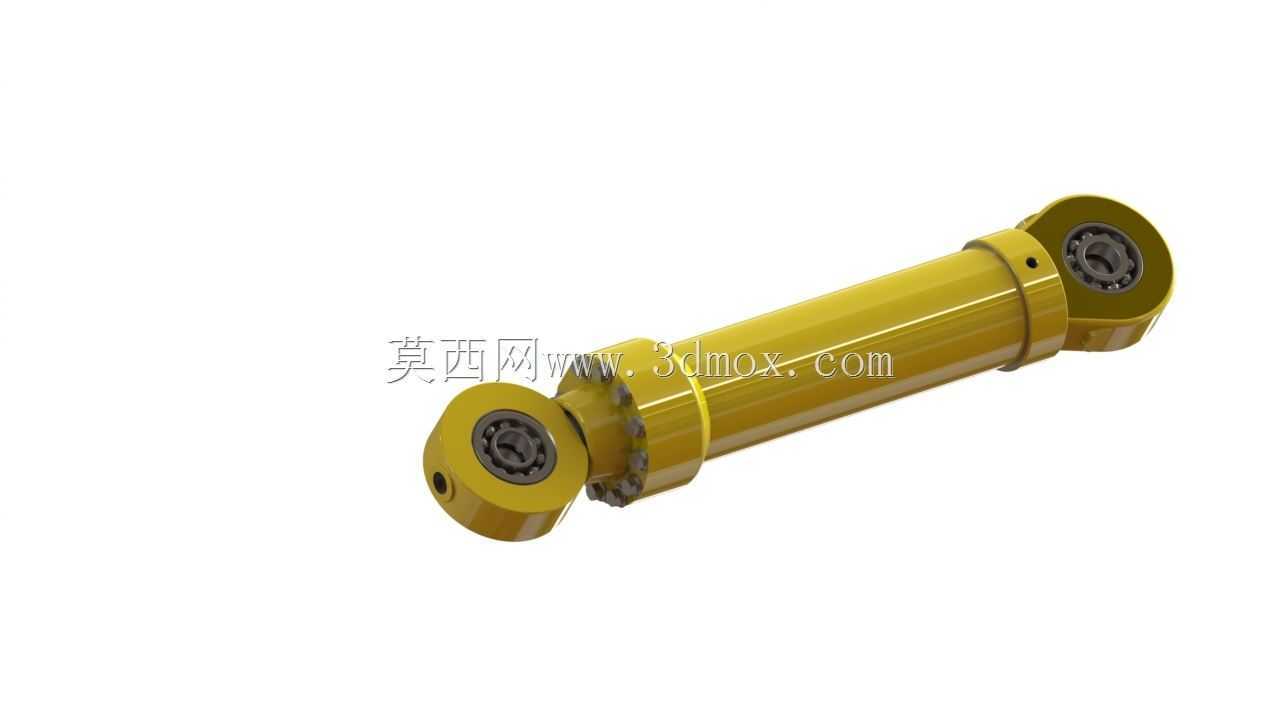

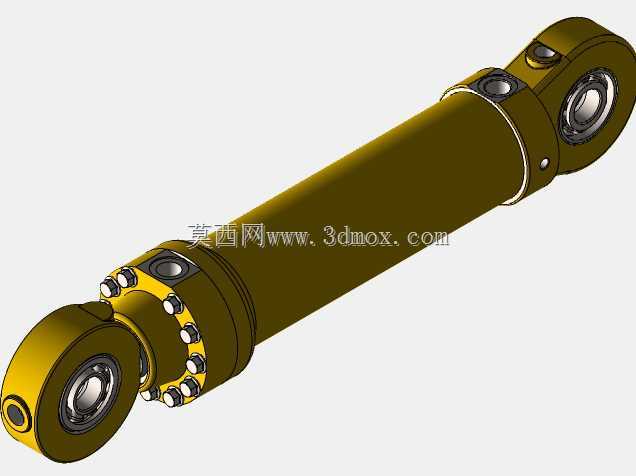

　　这款双耳环铰接结构的液压执行元件，是液压传动系统里将液压能转换为直线往复机械能的核心部件，在各类需要直线推拉力输出的工程场景中应用极广。从工程机械的动臂举升、斗杆收放，到工业设备的工装夹紧、工位推移，再到重型装备的姿态调整、负载支撑，只要是需要稳定大推力直线动作的工况，这类铰接式油缸都能适配。两端带关节轴承的耳环安装结构，让油缸在工作过程中可以适应安装基座与执行端之间的小角度摆动，避免活塞杆承受侧向弯矩，这一设计直接解决了刚性安装油缸在偏载工况下容易出现的杆体拉伤、密封件偏磨、导向套过早失效的问题。

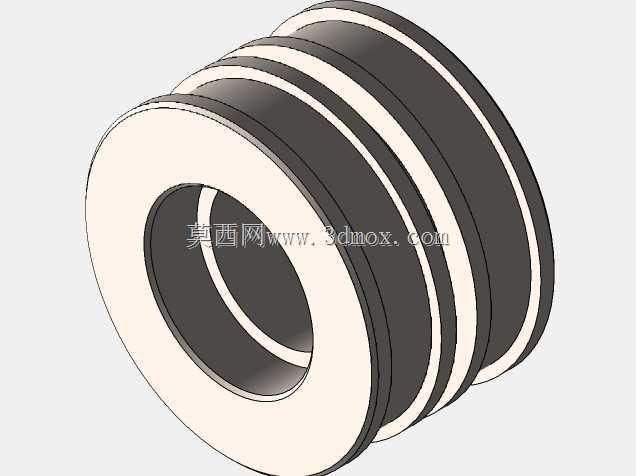

　　从结构设计逻辑来看，这款油缸采用了单杆双作用的结构形式，无杆腔进油时可输出较大推力，适合重载推进工况，有杆腔进油时活塞杆收回，动作速度更快，适合空载回程场景。缸筒采用珩磨内孔的无缝钢管加工，内孔表面粗糙度控制在Ra0.4以下，既可以减少活塞密封件的运动磨损，也能降低内泄漏量，提升容积效率。活塞与活塞杆的连接采用卡键加锁紧螺母的结构，相比螺纹直接连接的形式，抗冲击载荷能力更强，在频繁换向、带载启停的工况下不会出现连接松动的问题。活塞杆表面做了高频淬火加硬铬镀层处理，镀层厚度控制在0.03-0.05mm之间，硬度达到HRC58以上，既可以抵御外界砂石、粉尘的刮擦，也能降低杆体与导向套之间的摩擦系数，延长密封件使用寿命。

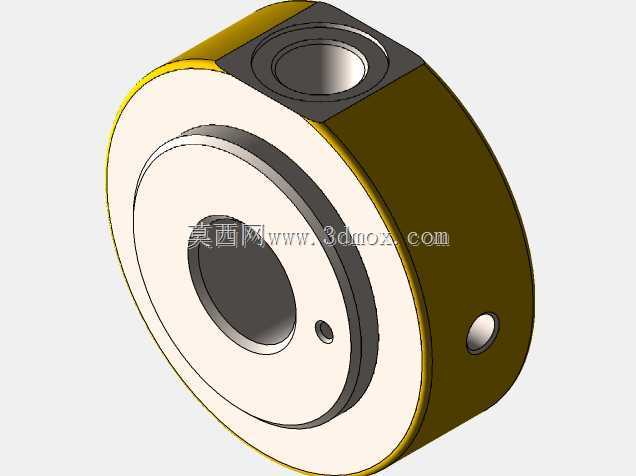

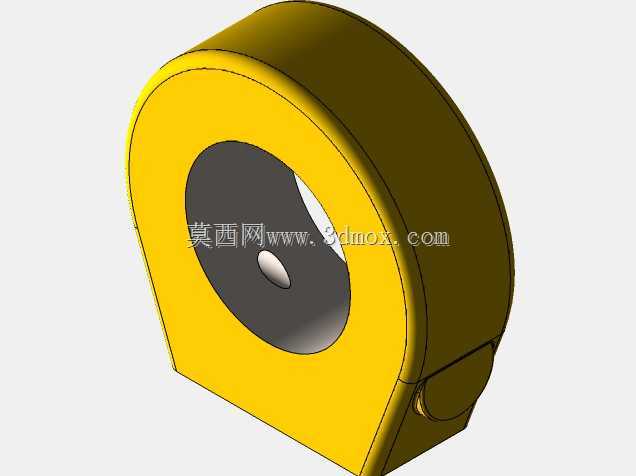

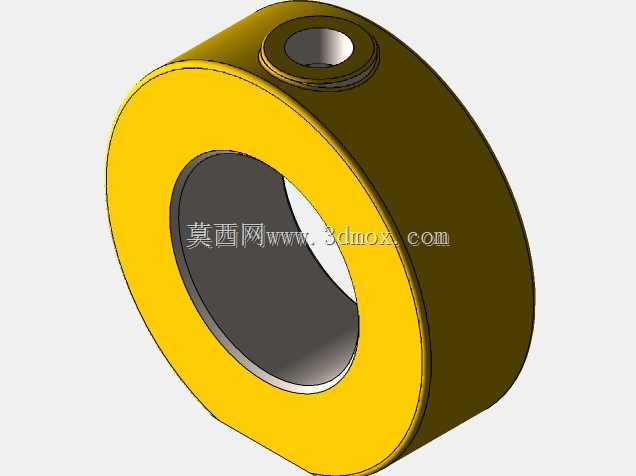

　　安装边界方面，两端耳环的内孔尺寸、销轴配合公差是选型时的核心参数，关节轴承的选用让安装面的平行度公差可以放宽到0.5mm/m，降低了配套机架的加工精度要求。油缸的最小安装距是完全收回状态下两端耳环孔中心的距离，最大行程则决定了执行端的最大位移量，选型时需要预留10-15mm的行程余量，避免活塞在行程终点撞击缸盖或缸底。油口的位置设置在缸筒两端的侧面，采用标准公制细牙螺纹连接，方便现场布管，同时油口内部内置了缓冲油道，在活塞接近行程终点时，会封闭主回油通道，通过节流小孔缓慢排油，形成液压缓冲，降低活塞撞击端盖的冲击噪音，也能减少结构件的振动疲劳。

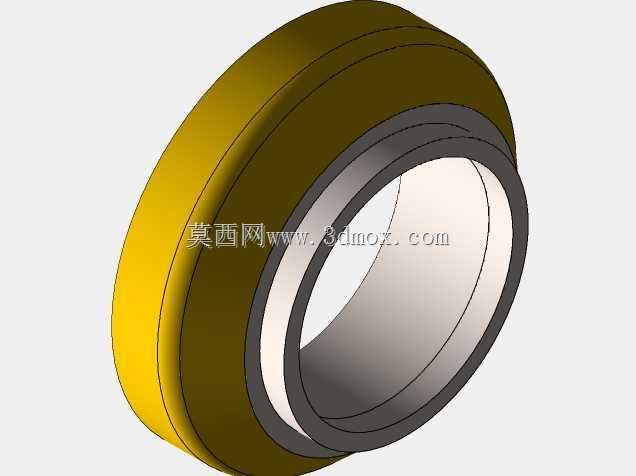

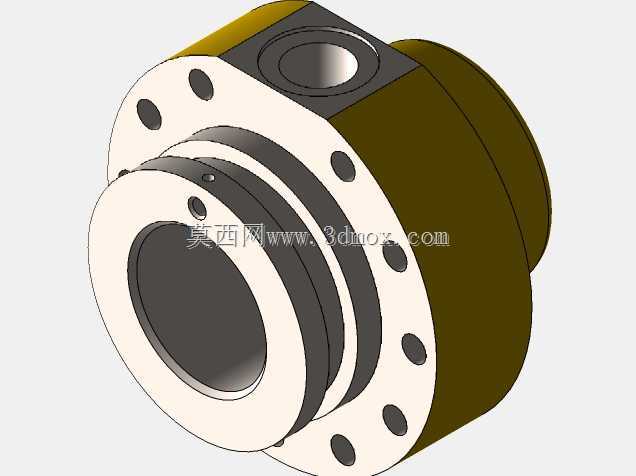

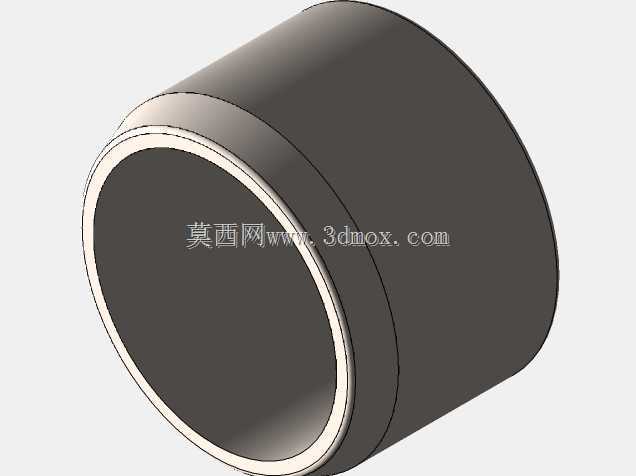

　　密封系统的设计上，活塞部位采用了格莱圈加O型圈的组合密封形式，格莱圈的聚四氟乙烯材质摩擦系数低，动密封性能好，配合O型圈的预紧力，可以在25MPa的额定工作压力下保持极低的内泄漏量。导向套部位设置了三道密封，最外侧是防尘圈，负责刮除活塞杆表面附着的灰尘、泥水、铁屑等杂质，避免其进入油缸内部污染液压油；中间是主动密封，负责阻挡有杆腔的液压油外泄漏；内侧是支撑环，采用铜基粉末冶金材质，承担活塞杆的径向支撑力，避免活塞杆直接与导向套金属接触出现拉缸问题。缸盖与缸筒的连接采用内卡簧加法兰锁紧的结构，相比外螺纹连接的形式，缸筒外径可以做的更小，整体重量更轻，同时拆装维护也更方便，现场更换密封件时不需要大型工装就能拆解。

　　在实际工况适配中，这类油缸可以根据负载大小调整工作压力，额定压力16MPa的规格就能满足大部分通用工业场景的需求，重载工况可以选用25MPa额定压力的版本。工作温度范围覆盖-20℃到80℃，如果需要在低温环境下使用，只需要更换低温密封件并选用低凝液压油即可，不需要改动主体结构。日常维护中只需要定期检查活塞杆表面是否有划伤、油口是否有渗漏、铰接销轴是否有旷量，按照工作时长定期更换液压油和密封件，就能保证油缸的长期稳定运行，相比其他直线传动部件，这类液压油缸的单位体积输出功率更大，结构更紧凑，安装布置更灵活，在重载直线传动场景中有着不可替代的优势。
