等截面薄壁液压缸筒三维结构设计

　　在液压传动系统的实际落地场景里，缸筒作为液压缸的核心承压基体，其结构合理性直接决定整套执行机构的运行可靠性与服役寿命，这类等截面薄壁筒结构的设计建模，是液压元件开发环节中最基础也最考验细节把控的工作。从实际应用场景来看，这类直筒式缸筒广泛适配中低压工况的直线往复执行机构，不管是小型工装的夹紧动力单元、自动化产线的推料顶升机构，还是农用机具、小型工程设备的轻载液压动作端，都能见到这类结构的身影，它不需要复杂的异形安装结构，靠自身规整的圆柱外形就能适配多种安装方式，既可以通过端部法兰和设备机架锁固，也能配合抱箍、销轴类连接件实现铰接安装，适配不同设备的布局需求。

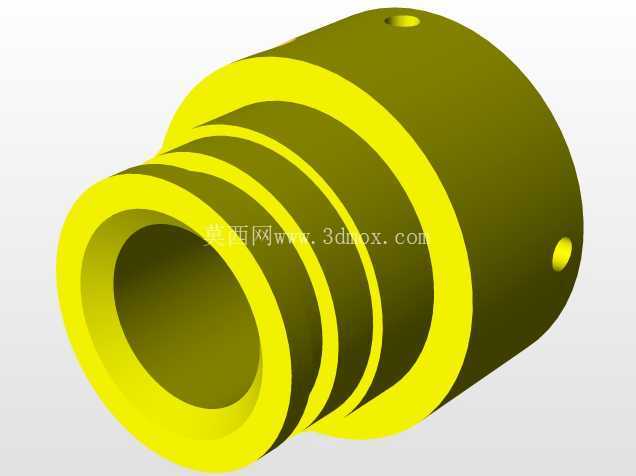

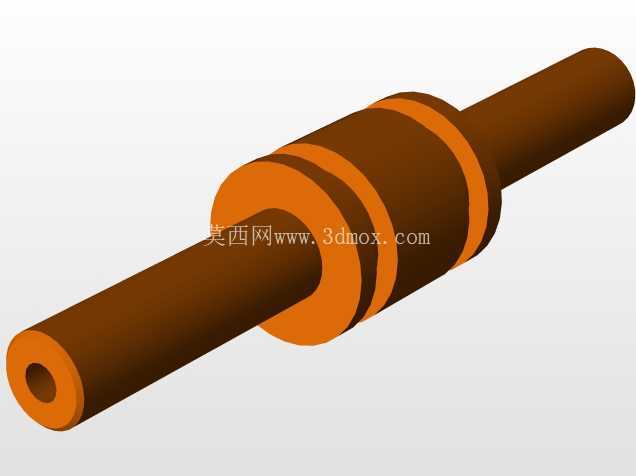

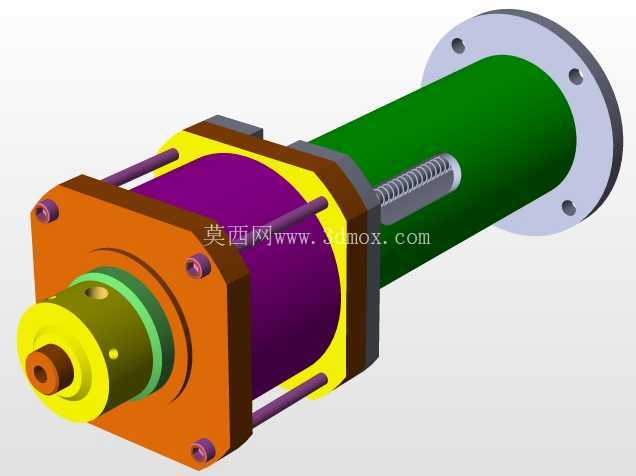

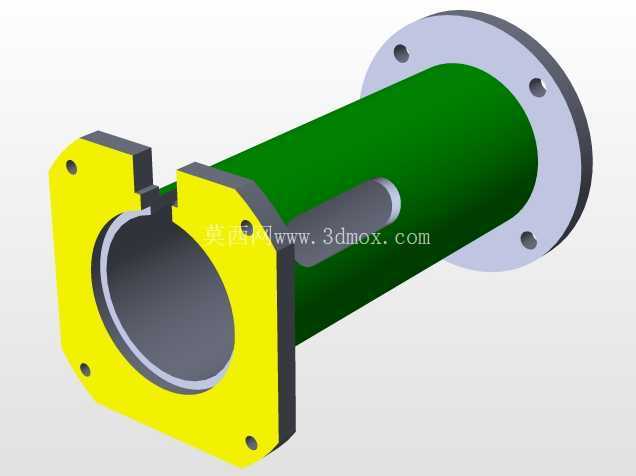

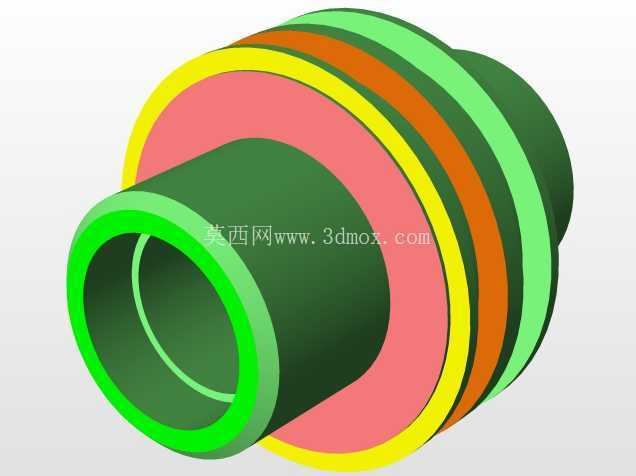

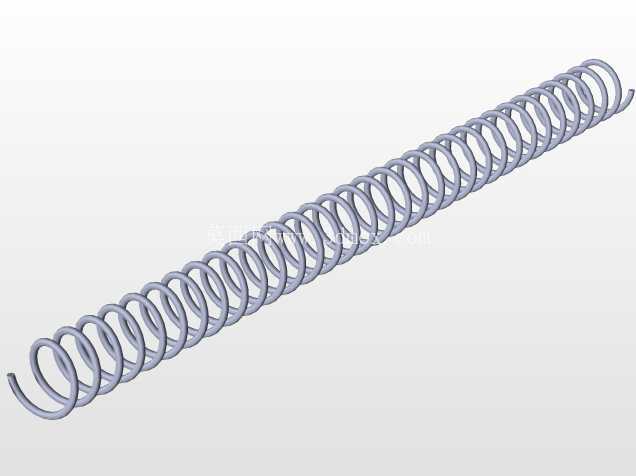

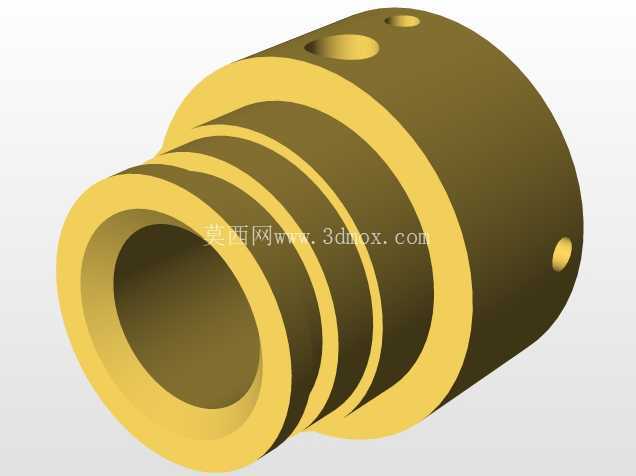

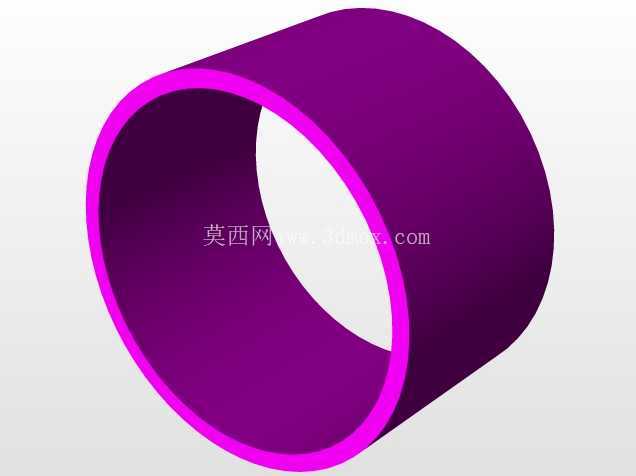

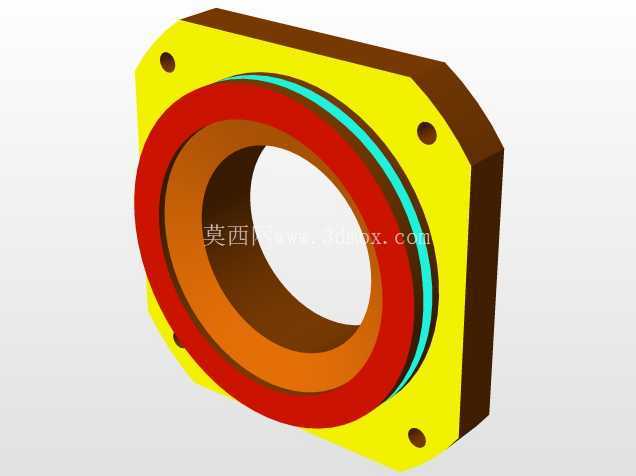

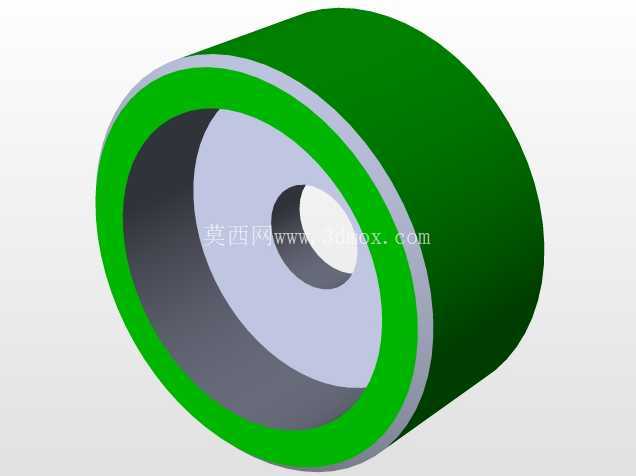

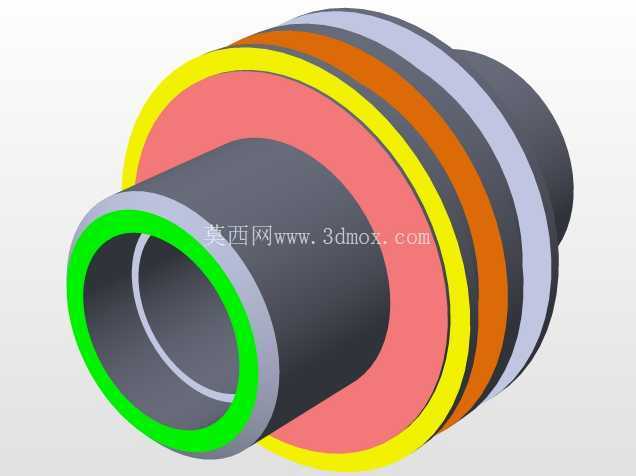

　　做这个结构的三维建模时，首先要明确的是功能边界：缸筒内壁是和活塞密封件直接配合的工作面，内壁的圆柱度、表面粗糙度直接影响密封件的磨损速率和内泄漏量，外壁则主要承担承压时的环向应力传导，同时兼顾和端盖、导向套的配合定位。建模过程中不需要做多余的装饰性结构，所有几何特征都要服务于功能实现：筒身采用等壁厚设计，是因为中低压工况下环向应力沿轴向分布均匀，等壁厚结构既能满足强度要求，也能最大限度降低材料浪费，减少机加工时的切削余量，筒壁两端的止口位置要预留足够的配合长度，保证端盖装配后不会出现偏斜，避免活塞运行时出现别劲、卡滞的问题。

　　从安装边界的角度考虑，这类直筒结构的轴向尺寸要和活塞行程、导向套长度、端盖密封槽的轴向尺寸匹配，不能出现活塞运行到行程端点时和端盖发生刚性碰撞的问题，筒身的外径公差要兼顾安装抱箍的适配范围，内壁的尺寸公差要和所选活塞密封件的压缩量匹配，过大会导致内泄漏超标，过小则会增大密封件的装配阻力，加速密封老化。建模时要特别注意筒壁两端的倒角处理，内壁端部的倒角是为了装配活塞密封件时不会刮伤密封唇口，外壁端部的倒角则是为了压装端盖时能顺利导入配合止口，这些细节虽然不影响整体结构的外观，但在实际装配和使用中直接决定了产品的装配效率和使用寿命。

　　很多刚接触液压元件建模的工程师容易忽略这类薄壁筒的应力变形问题，实际上当缸筒内通入压力油时，筒壁会产生微小的径向膨胀，如果建模时没有考虑壁厚和额定压力的匹配关系，实际加压时内壁的膨胀量超过密封件的补偿能力，就会出现内泄漏骤增的问题，因此在建模阶段就要结合额定工作压力核算壁厚，保证承压时的径向变形量在密封件的允许补偿范围内。另外，筒身的外圆不需要做额外的加工特征，保持完整的圆柱面即可，这样不管是采用法兰安装、铰轴安装还是抱箍安装，都能灵活调整安装位置，不需要针对特定安装方式额外加工安装面，提升了零件的通用适配性。

　　在实际的设备选型匹配中，这类等截面缸筒的互换性很强，只要内径、壁厚、轴向长度参数匹配，就可以直接替换同规格的缸筒零件，不需要对周边的安装结构做改动，对于设备维护来说也能降低备件储备的成本。建模时将筒身设计为单一的回转体特征，也能为后续的工程图导出、机加工编程提供便利，回转体结构可以直接采用车床加工，不需要复杂的工装夹具，加工工序简单，制造成本更容易控制，适合批量生产应用。
