多色220V嵌入式设备状态LED指示灯

　　这类220V直供型LED指示灯，是工业电控柜、机床操作面板、自动化生产线工位旁最常见的状态反馈元件，日常做设备选型时，往往会先确认安装开孔尺寸——目前主流的这类小圆灯统一适配22mm标准面板开孔，安装时从面板正面插入，背面靠自带的塑料卡簧卡紧固定，不需要额外拧螺母，单灯安装深度控制在50mm以内，不会占用柜内过多走线空间，哪怕是排布密集的按钮面板，相邻灯之间留10mm间距就能满足安装和散热要求。

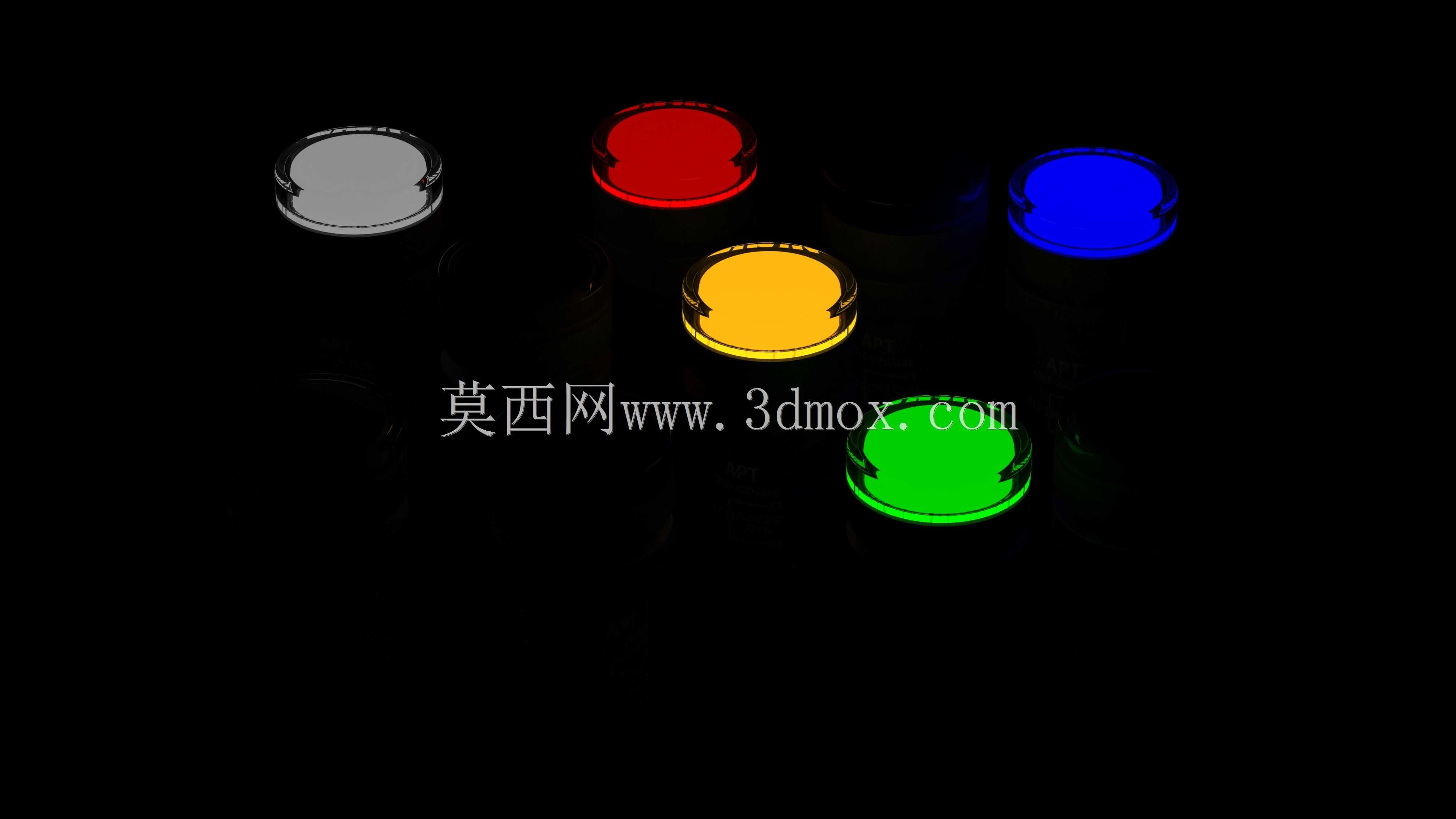

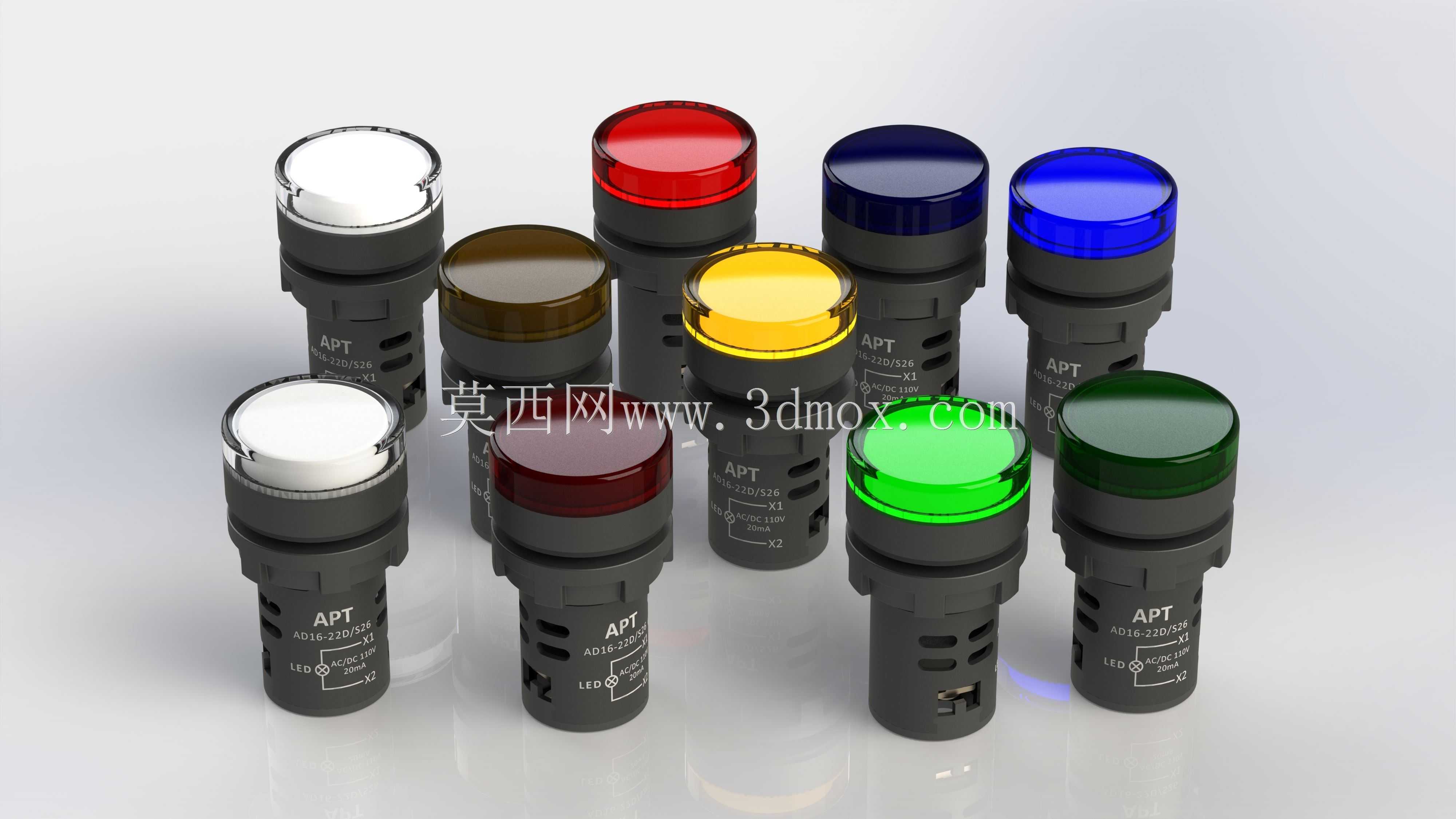

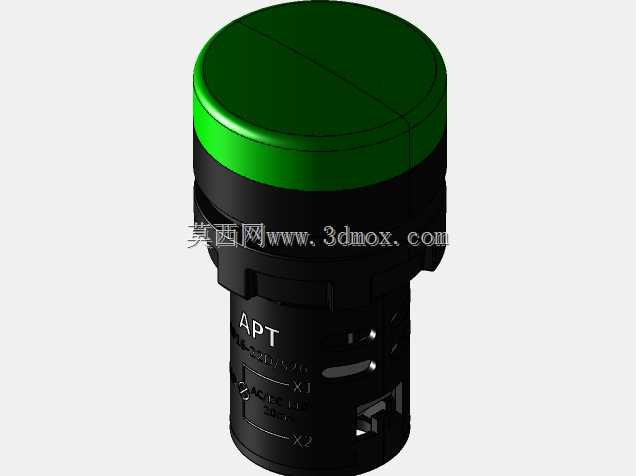

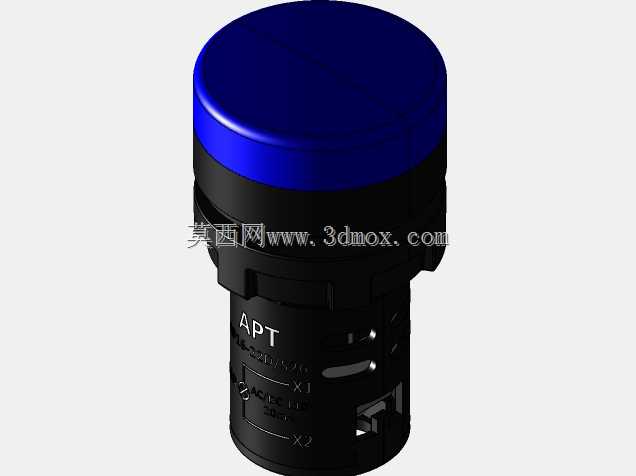

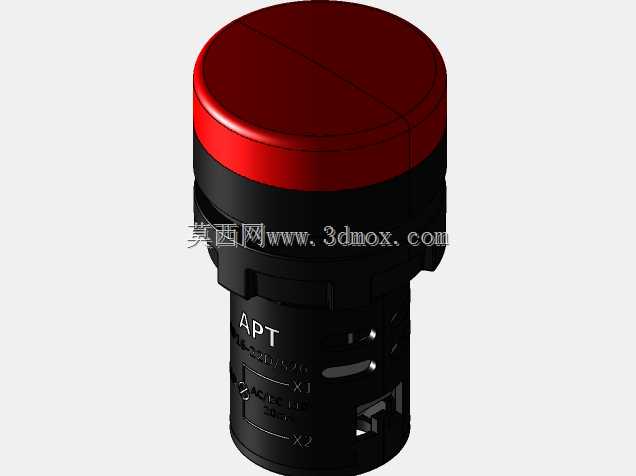

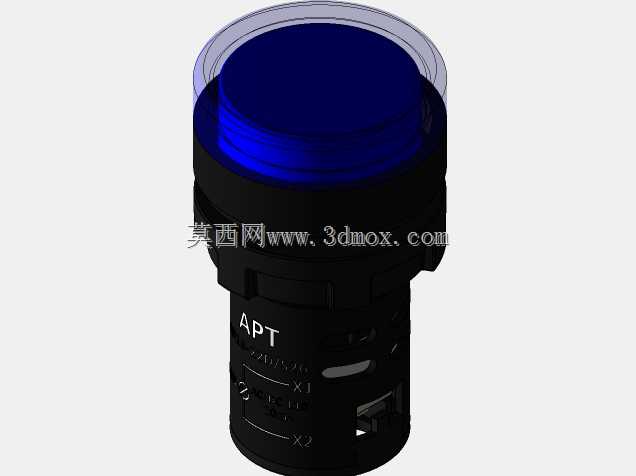

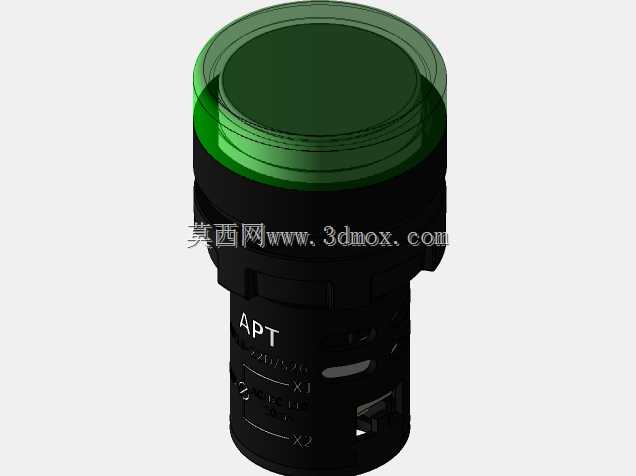

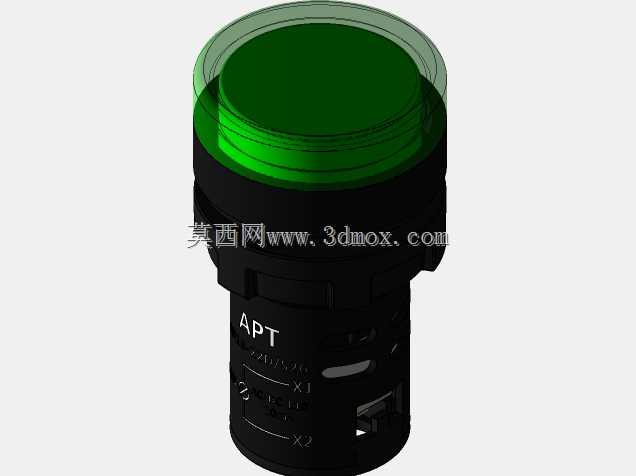

　　实际车间应用场景里，不同颜色的灯对应完全不同的信号逻辑：红色常亮用来指示设备故障、电源总闸合闸状态、急停触发锁定；绿色对应设备正常运行、工序完成、回路导通；黄色多做预警提示，比如料位不足、温度接近阈值、维护周期到期；蓝色常用在远程模式、自动工位激活状态；白色则多做电源接通、备用回路启用的中性指示，部分场景还会搭配透明灯罩款做自定义信号提示。

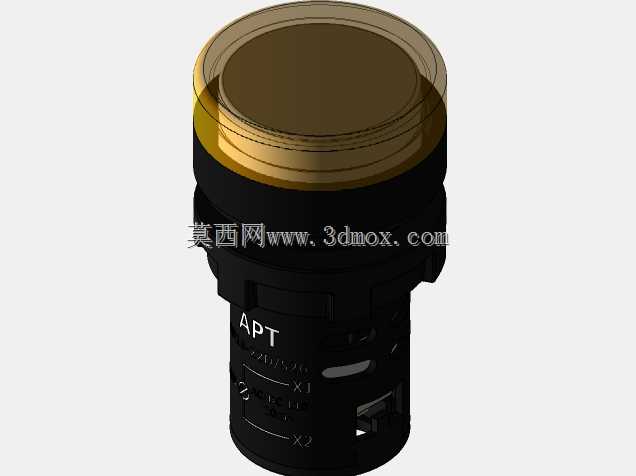

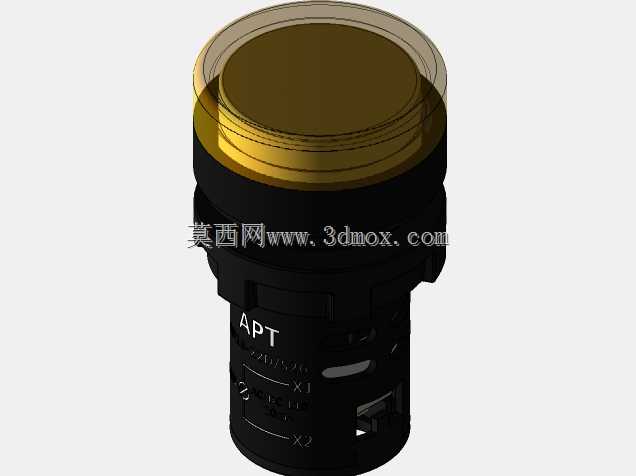

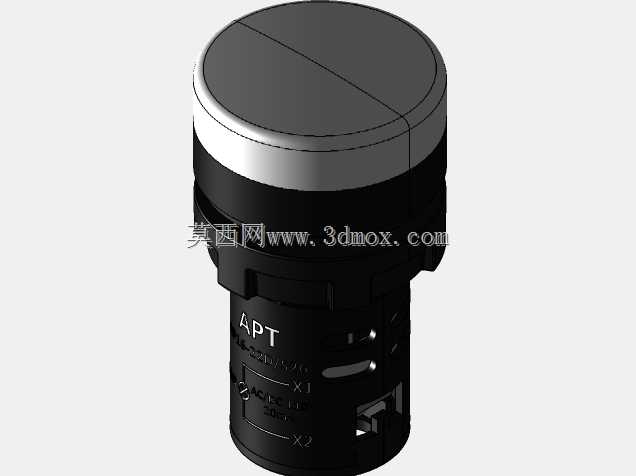

　　从结构设计角度看，这款灯的外壳采用阻燃PA66材质，表面做了哑光磨砂处理，长期在车间多油污、多粉尘的环境下不容易积灰留痕，顶部的灯罩做了半球形柔光设计，LED发光源在内部靠下位置，光线经过灯罩漫反射后不会产生刺眼的直射光斑，操作人员在3-5米外的工位上就能清晰识别灯的亮灭状态，不会因为反光出现误判。灯体侧面预留了标准的快插接线端子位，接线时不需要焊线，硬线剥线后直接插入端子就能卡紧，单灯接线耗时不超过10秒，批量装柜时能大幅提升布线效率。

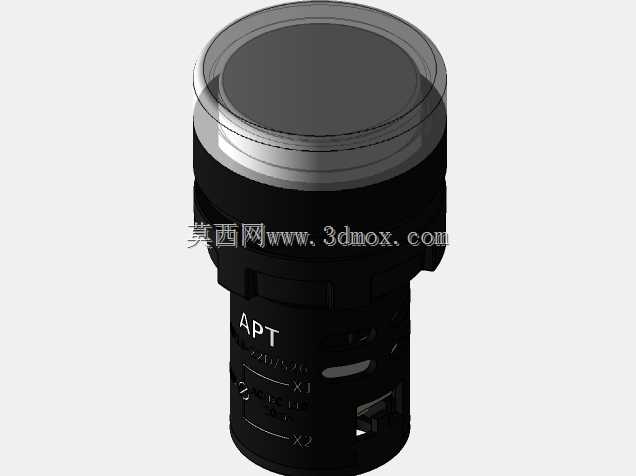

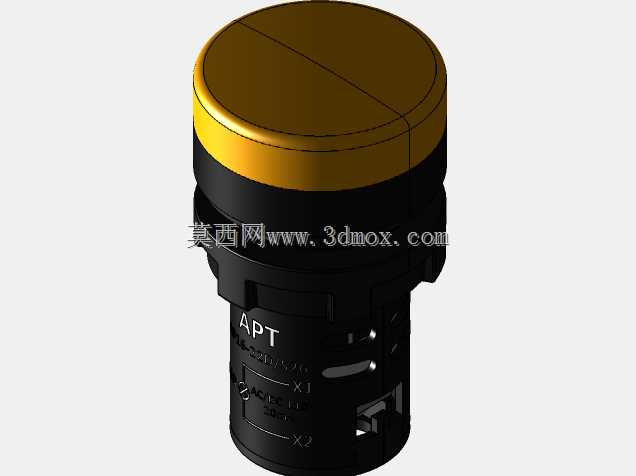

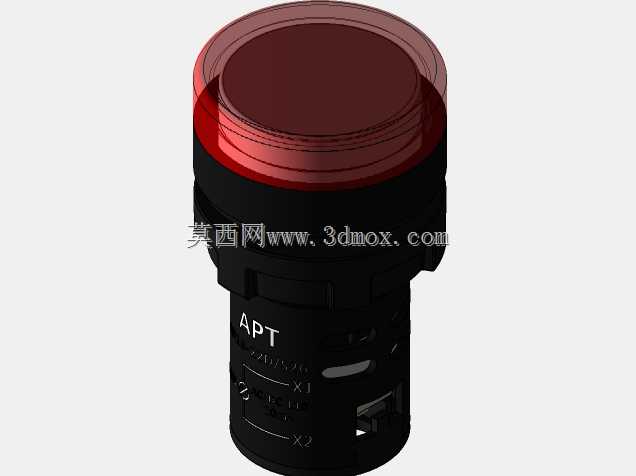

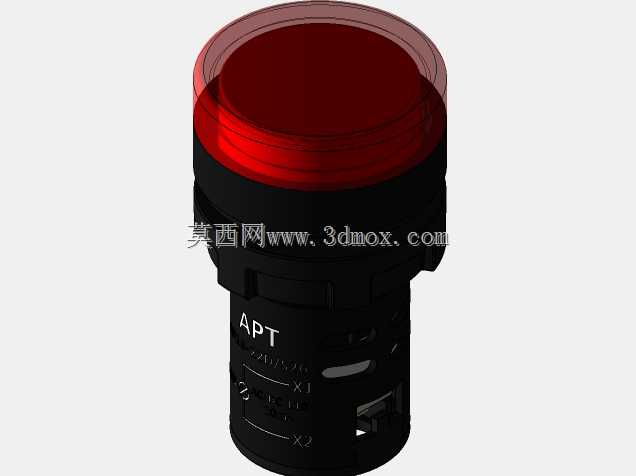

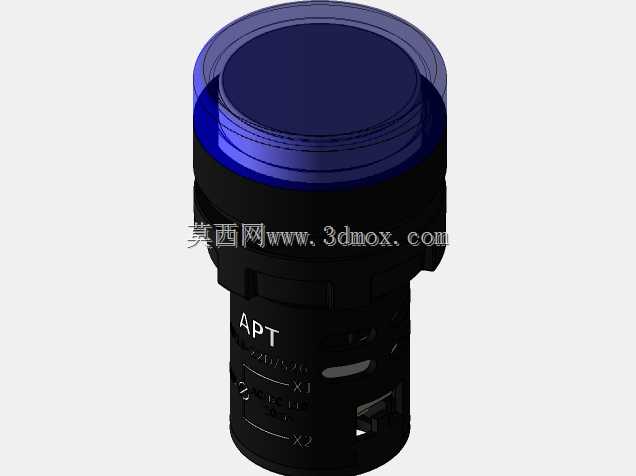

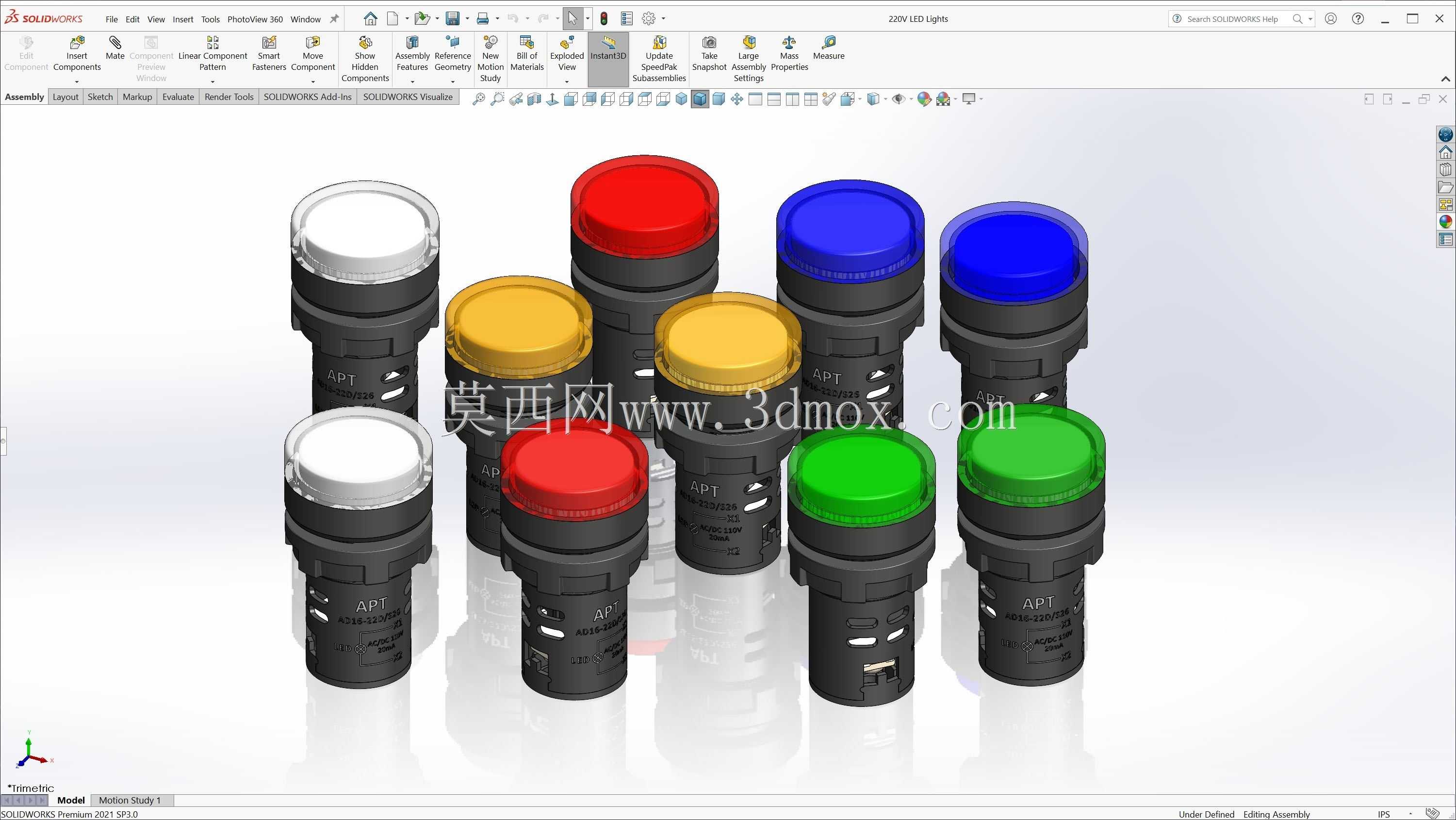

　　设计这类指示灯三维模型时，首先要严格卡准安装开孔的配合公差，灯体插入段的直径控制在21.8mm到21.9mm之间，既不会因为尺寸过大插不进标准开孔，也不会因为间隙过大出现面板上晃动的问题；背面的卡簧结构要做可回弹的结构模拟，实际安装时卡簧碰到面板边缘会向内收缩，穿过开孔后自动弹开卡在面板背面，模型里要还原卡簧的活动行程，方便做面板装配干涉检查。灯罩部分要做半透明材质的分层设计，外层是高透PC层，内层是柔光扩散层，渲染时能还原真实的发光质感，方便做面板布局的视觉效果验证。

　　实际使用中，这类灯的工作电压直接适配220V交流电，不需要额外外接降压电阻或者变压器，接线时直接并联在对应控制回路两端就能工作，单灯功耗不到0.5W，长期通电也不会出现外壳发烫的问题，使用寿命能达到5万小时以上，日常维护基本不需要更换。灯体的防护等级达到IP65，面板正面可以抵御车间日常的水渍飞溅、粉尘飘落，哪怕是在焊接工位、喷涂工位这类环境相对恶劣的区域安装，也不会因为异物进入导致灯体损坏。

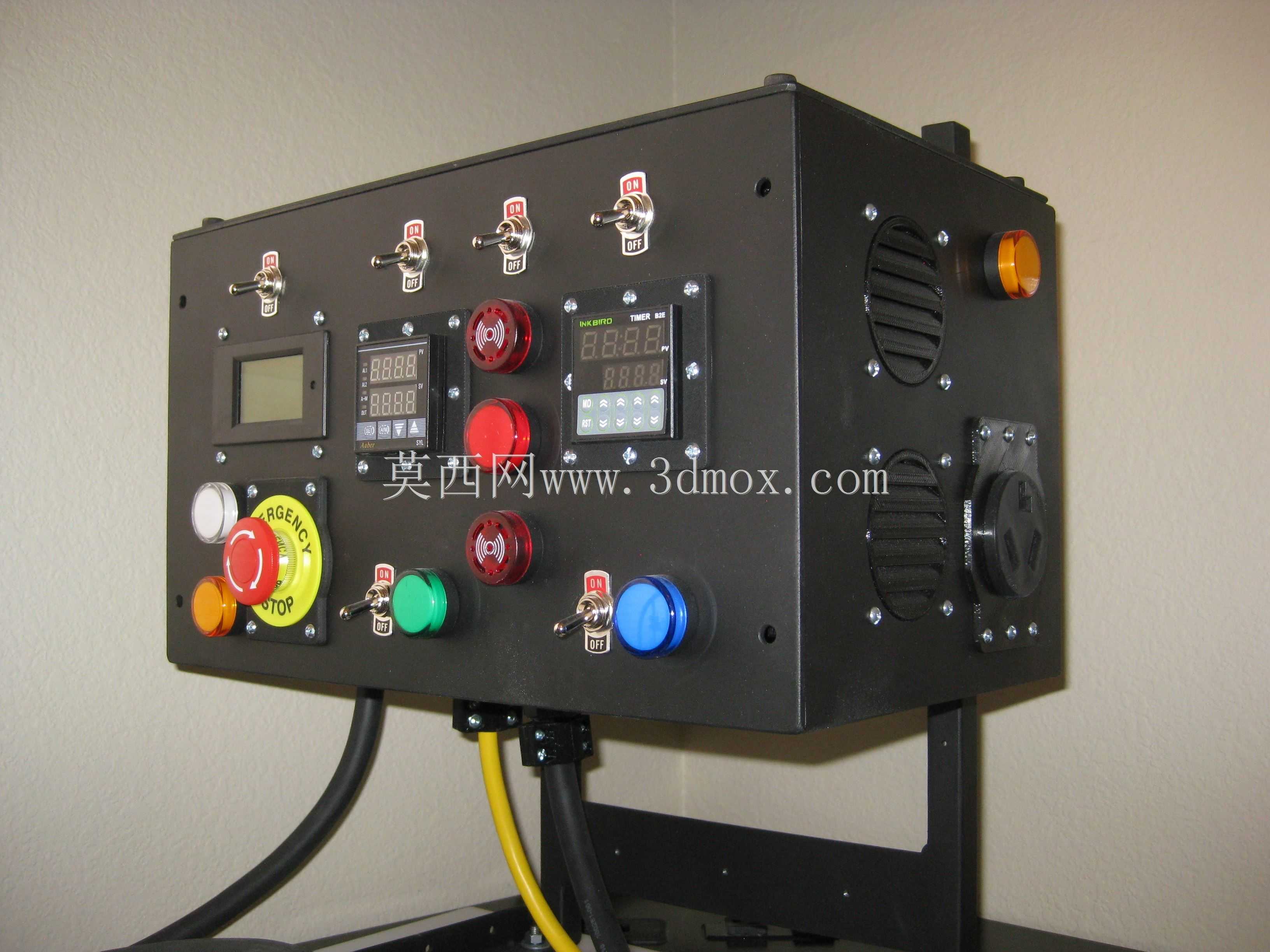

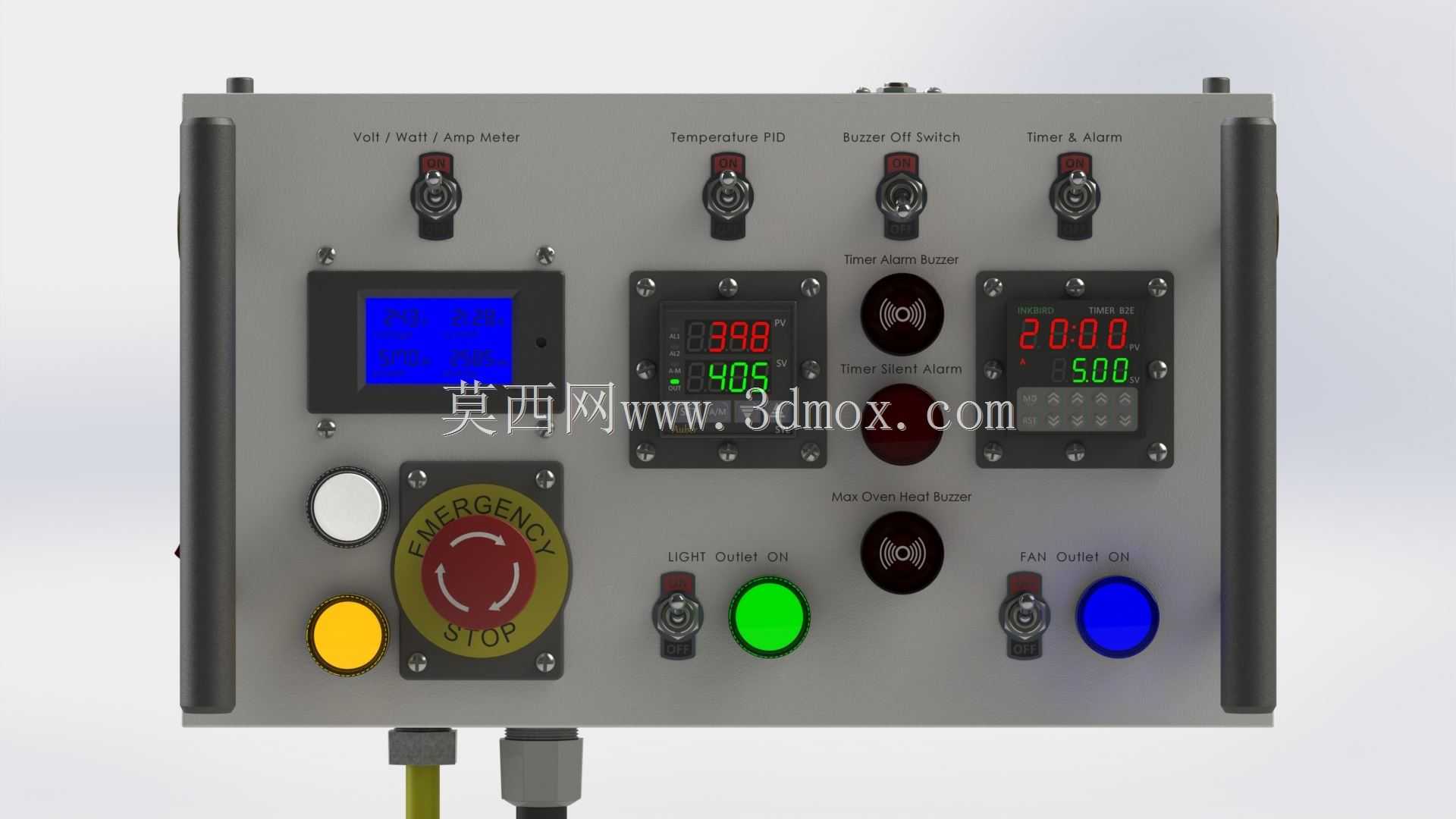

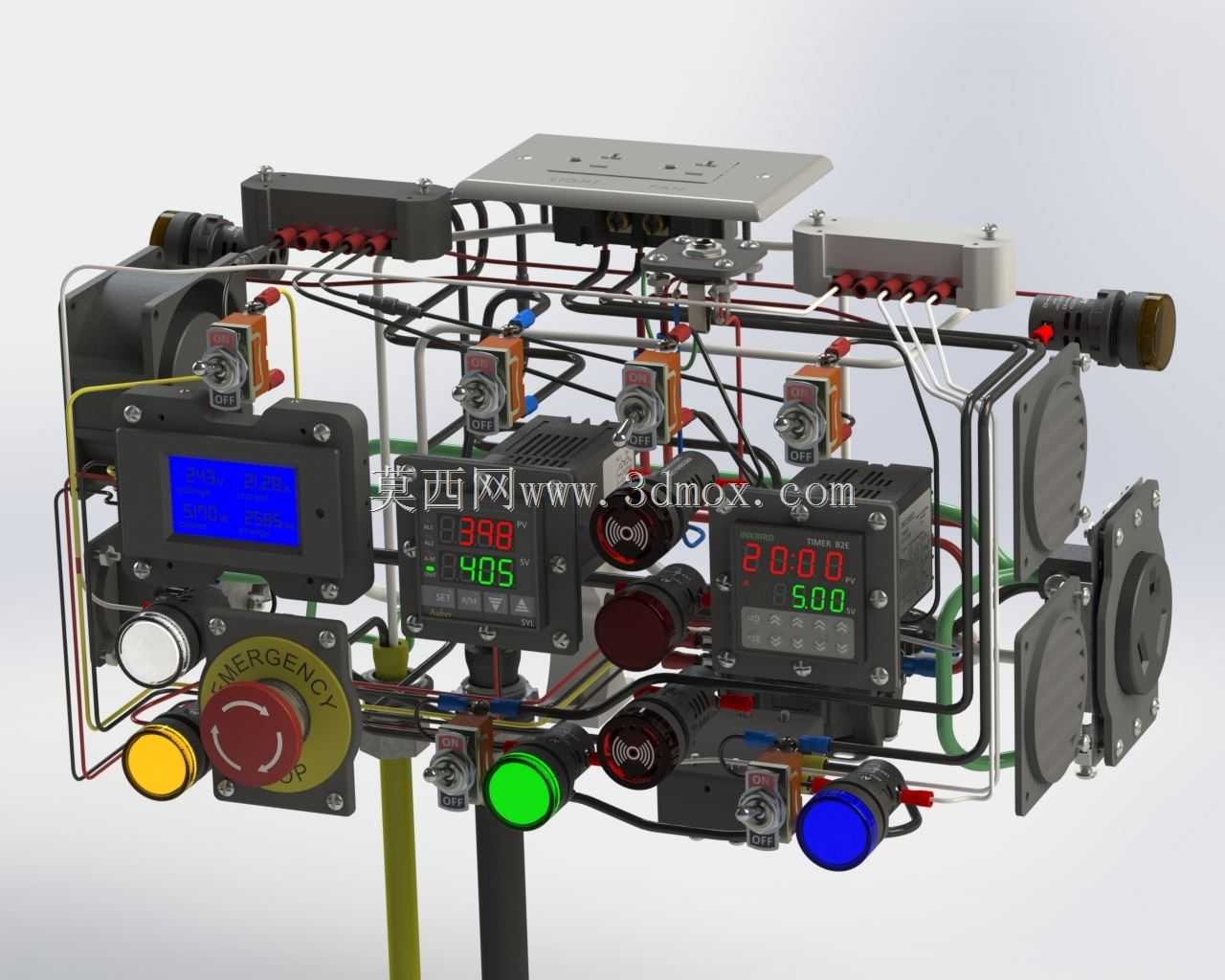

　　做设备面板布局设计时，这类指示灯的排布要遵循操作习惯，通常把电源指示灯放在面板左上角，运行绿灯放在启动按钮旁，故障红灯放在急停按钮上方，预警黄灯放在参数显示屏侧边，不同功能的灯之间保持统一的间距，整体视觉上整齐有序，操作人员能快速对应每个灯的信号含义。建模时还要注意灯体尾部的接线空间预留，灯体背面要留出至少30mm的走线空间，方便后期接进线和维护时插拔端子，不会因为线弯折半径过小导致线材绝缘层破损。
