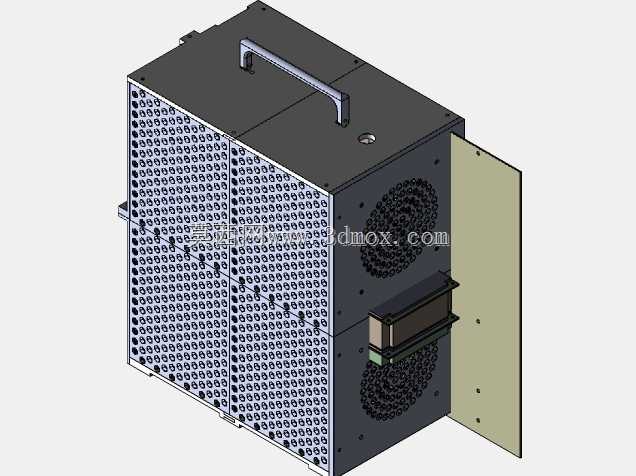

20L以下MATX规格紧凑型PC机箱结构设计

　　这款紧凑型PC机箱的设计，核心瞄准小体积桌面装机的实际使用需求，在20L以内的容积约束下，完成核心硬件的兼容适配，解决小机箱装机常见的硬件冲突、散热冗余不足、安装操作空间局促等实际问题。从实际应用场景来看，这类小体积机箱主要面向桌面空间有限的办公用户、追求极简桌面布局的家用娱乐用户，以及需要搭建紧凑型高性能主机的内容创作者，相比传统大体积ATX机箱，它能大幅降低桌面占用空间，同时保留足够的硬件扩展能力，不会因为体积压缩过度牺牲硬件兼容性。

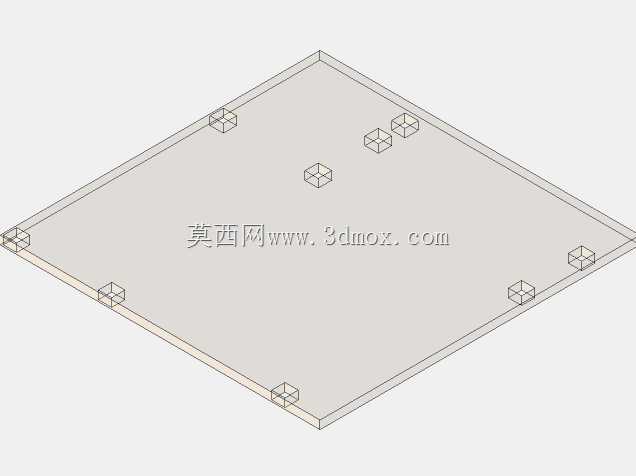

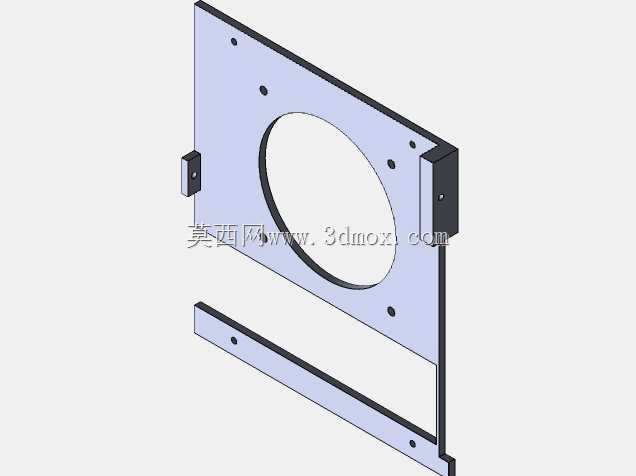

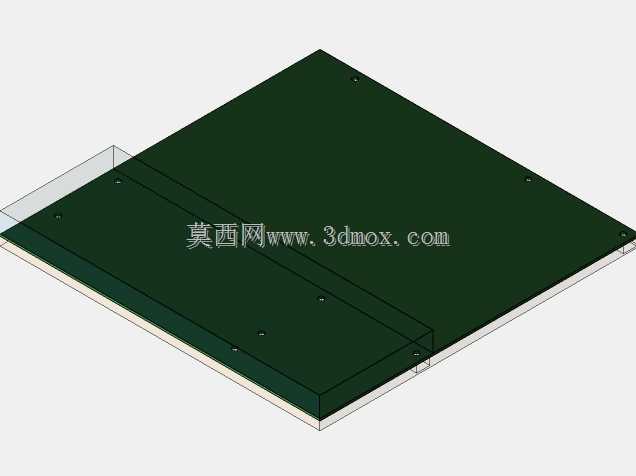

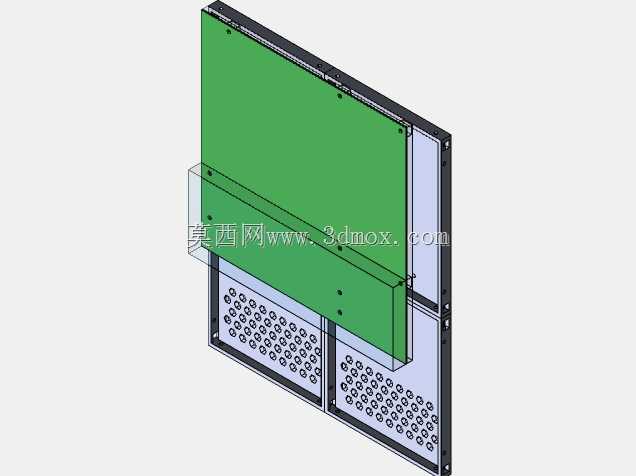

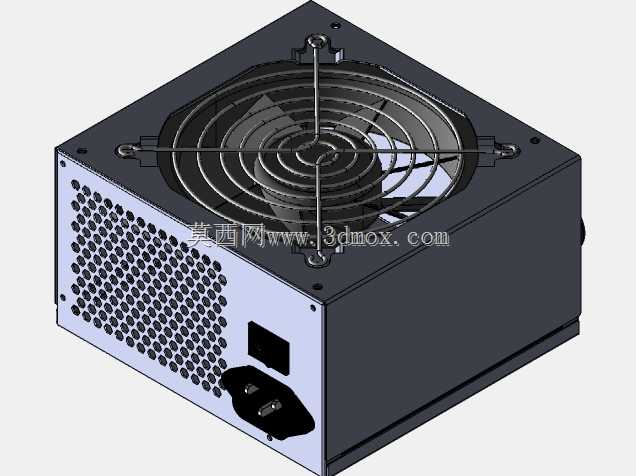

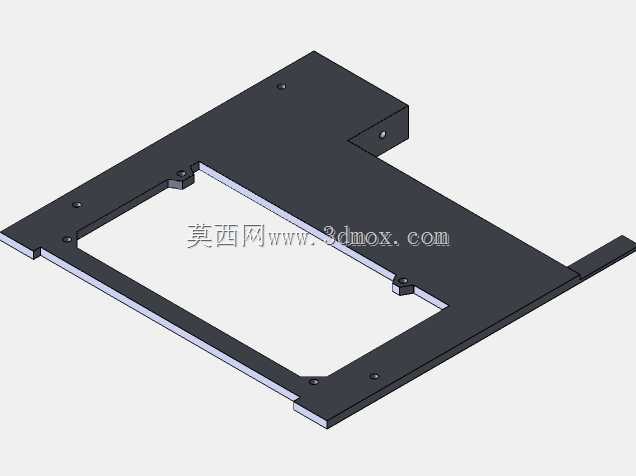

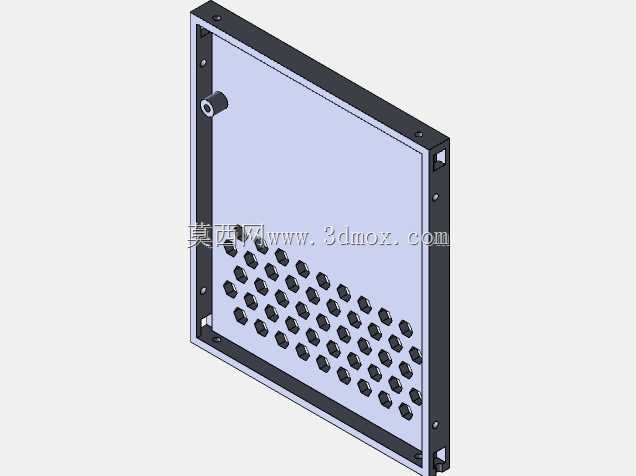

　　在硬件兼容的设计逻辑上，这款机箱首先锁定MATX主板的安装边界，主板安装位严格遵循MATX板型的标准孔位布局，预留足够的主板背部走线空间，避免主板安装后与侧板、电源位出现干涉。电源适配方面直接兼容标准ATX规格PSU，没有强制要求使用小尺寸SFX电源，这一设计能大幅降低用户的装机成本，毕竟标准ATX电源的可选范围更广、性价比更高，电源安装位采用独立风道隔离设计，将电源的吸风、排风路径与机箱内部硬件的散热通道做物理分隔，避免电源吸入CPU、显卡散发的热风，提升电源自身的散热效率与长期运行稳定性。显卡兼容维度上，机箱预留双插槽GPU的安装空间，安装位的长度、高度边界经过反复校核，能适配绝大多数市售双槽规格的独立显卡，同时在显卡对应的侧板位置预留通风开孔，保证显卡进风通畅，不会因为机箱体积小导致显卡散热进风不足出现过热降频的问题。

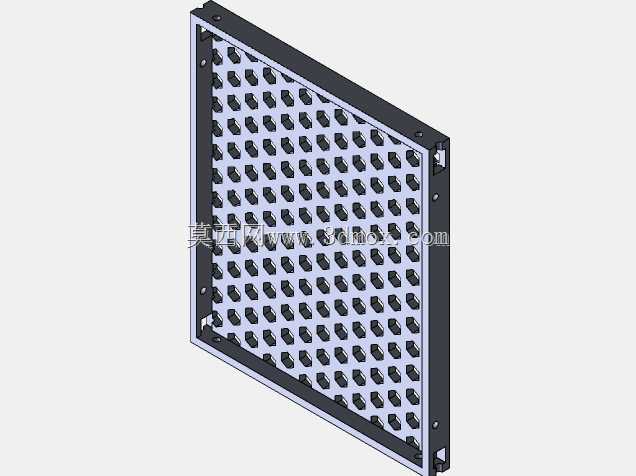

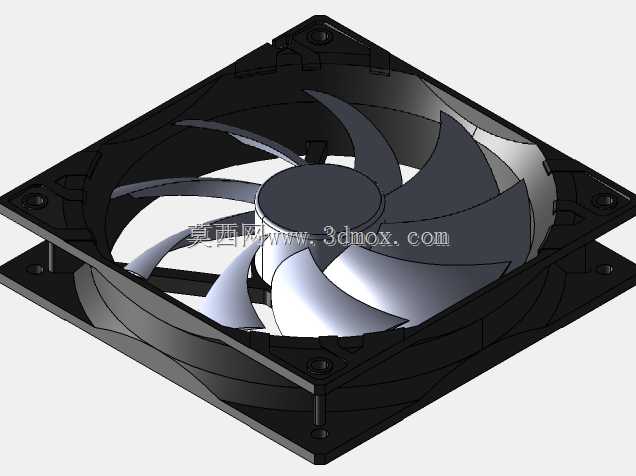

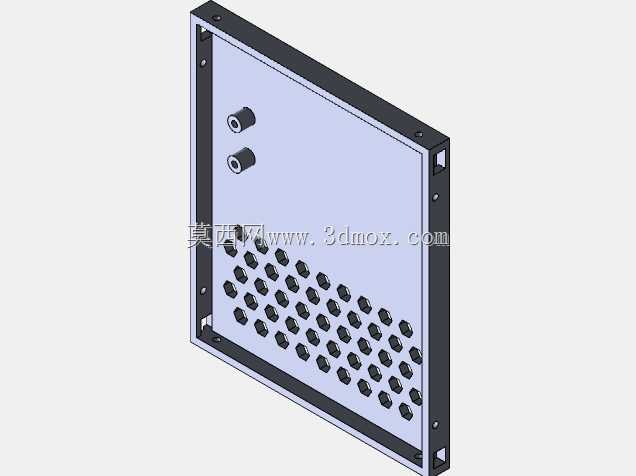

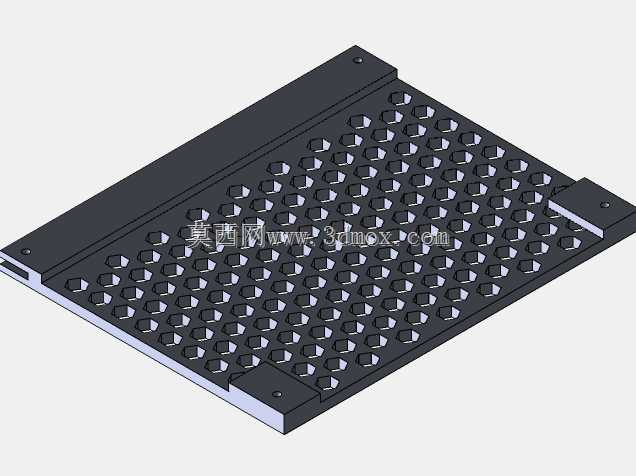

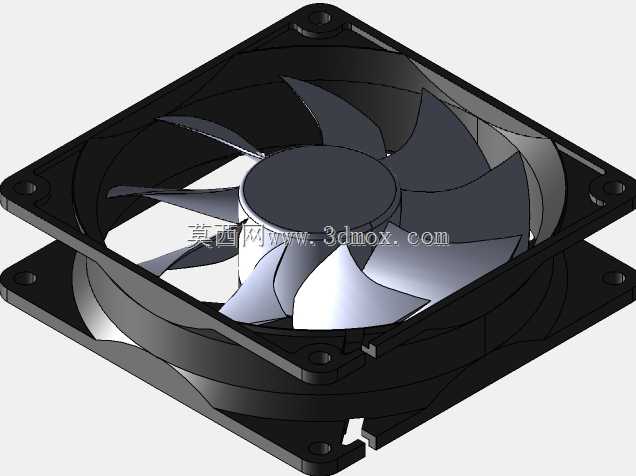

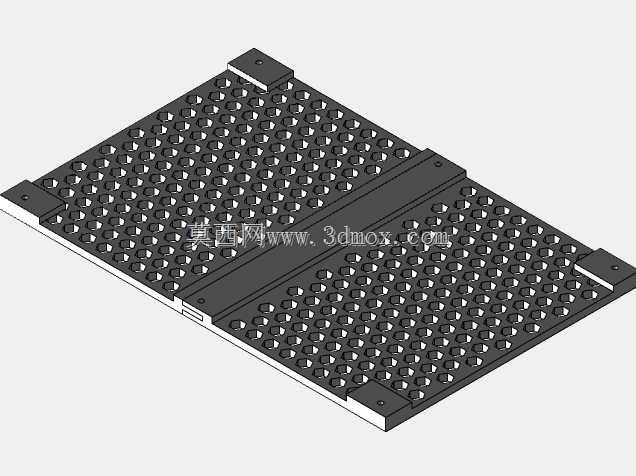

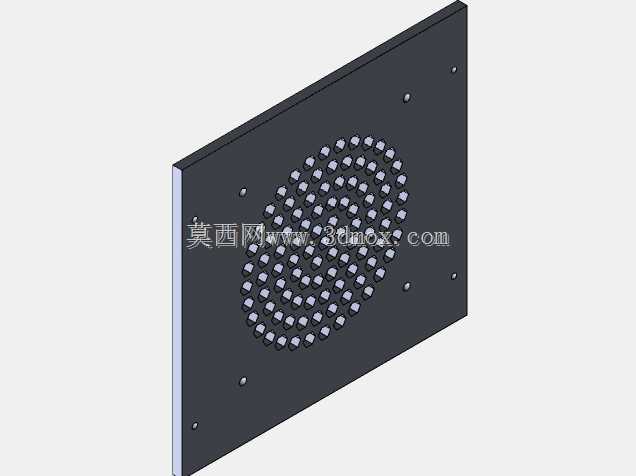

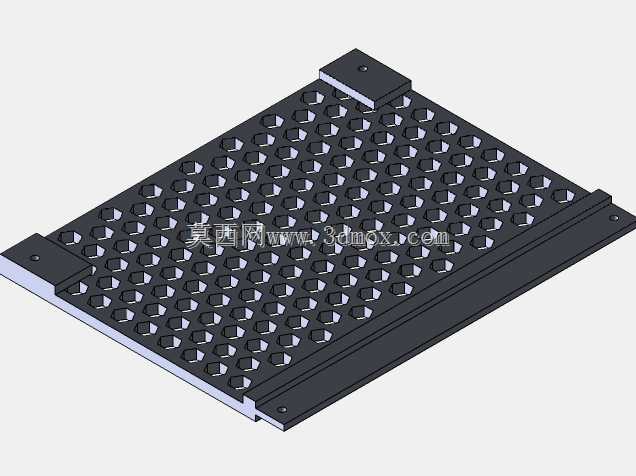

　　散热结构的设计上，机箱顶部集成标准尺寸的散热风扇安装位，风扇防护网采用金属辐条式结构，既可以避免异物触碰风扇扇叶引发安全问题，也不会过度阻挡风路，风扇位的安装孔位兼容常规12cm/14cm规格的机箱风扇，也可以根据用户需求替换为同规格的一体式水冷排，满足不同散热需求的装机方案。机箱前面板（对应电源接口侧的相邻面板）采用密集冲孔网结构，冲孔的孔径、开孔率经过测算，在保证机箱结构强度的前提下最大化进风面积，冲孔区域覆盖CPU、显卡对应的进风路径，让外部冷空气可以直接进入核心硬件区域，带走硬件运行产生的热量。

　　接口布局方面，机箱尾部预留标准的电源接入位，集成品字电源插座与电源开关，接口位置的高度与电源安装位精准对齐，避免电源线材弯折角度过大影响使用寿命，同时接口周边做了凸起的防护结构，避免插拔电源线时剐蹭机箱漆面。机箱内部的走线空间做了分层设计，主板托盘边缘预留走线槽与扎带固定位，用户可以将供电线、信号线沿着走线槽排布，不会出现线材乱飞阻挡风路的问题，也能让机箱内部更加整洁。

　　从安装边界的校核来看，机箱整体外形控制在20L容积以内，各个硬件的安装间隙都预留了足够的操作空间，比如内存安装位与侧板之间预留了足够的高度，不会出现安装高马甲内存后侧板无法闭合的问题；显卡供电接口位置预留了足够的插拔空间，不需要用户在安装显卡前提前插好供电线，降低装机操作难度；硬盘安装位采用隐藏式设计，布置在电源仓的侧边，不占用主板、显卡的安装空间，可以兼容2.5英寸固态硬盘与3.5英寸机械硬盘，满足用户的存储扩展需求。

　　在结构强度设计上，机箱主体采用钣金折弯结构，各个拼接边都做了翻边加强处理，避免机箱长期使用出现变形问题，主板安装位的孔位都做了压铆螺母处理，多次拆装主板也不会出现螺纹滑牙的问题，风扇安装位的孔位做了沉头设计，安装螺丝后不会突出面板表面，保证机箱外观的平整性。整体设计没有多余的装饰性结构，全部围绕实用装机需求展开，在小体积约束下平衡了兼容性、散热能力、安装便利性三个核心维度的需求，适合紧凑型桌面主机的搭建使用。
