壁挂式分体空调室内机结构三维设计

　　本次呈现的壁挂式空调室内机三维结构，核心面向民用住宅、小型商用办公空间的空气温度调节场景，作为分体式空调系统的室内换热终端，承担着室内侧空气循环、冷热交换、气流导向的核心功能，区别于柜机、风管机等其他空调末端形式，壁挂式安装的特性决定了其结构设计必须兼顾轻量化、紧凑性与安装适配性。从实际工程应用角度看，这类室内机的安装位置通常选定在室内墙面距地面2.2米至2.6米的高度区间，安装面需为承重能力不低于机组自重4倍的实体墙面，避免运行过程中因风机振动产生脱落风险，同时要避开电源插座正上方、窗帘等易遮挡进风口的障碍物，预留出不小于15厘米的顶部进风空间、不小于10厘米的侧面检修空间，确保气流循环路径通畅。

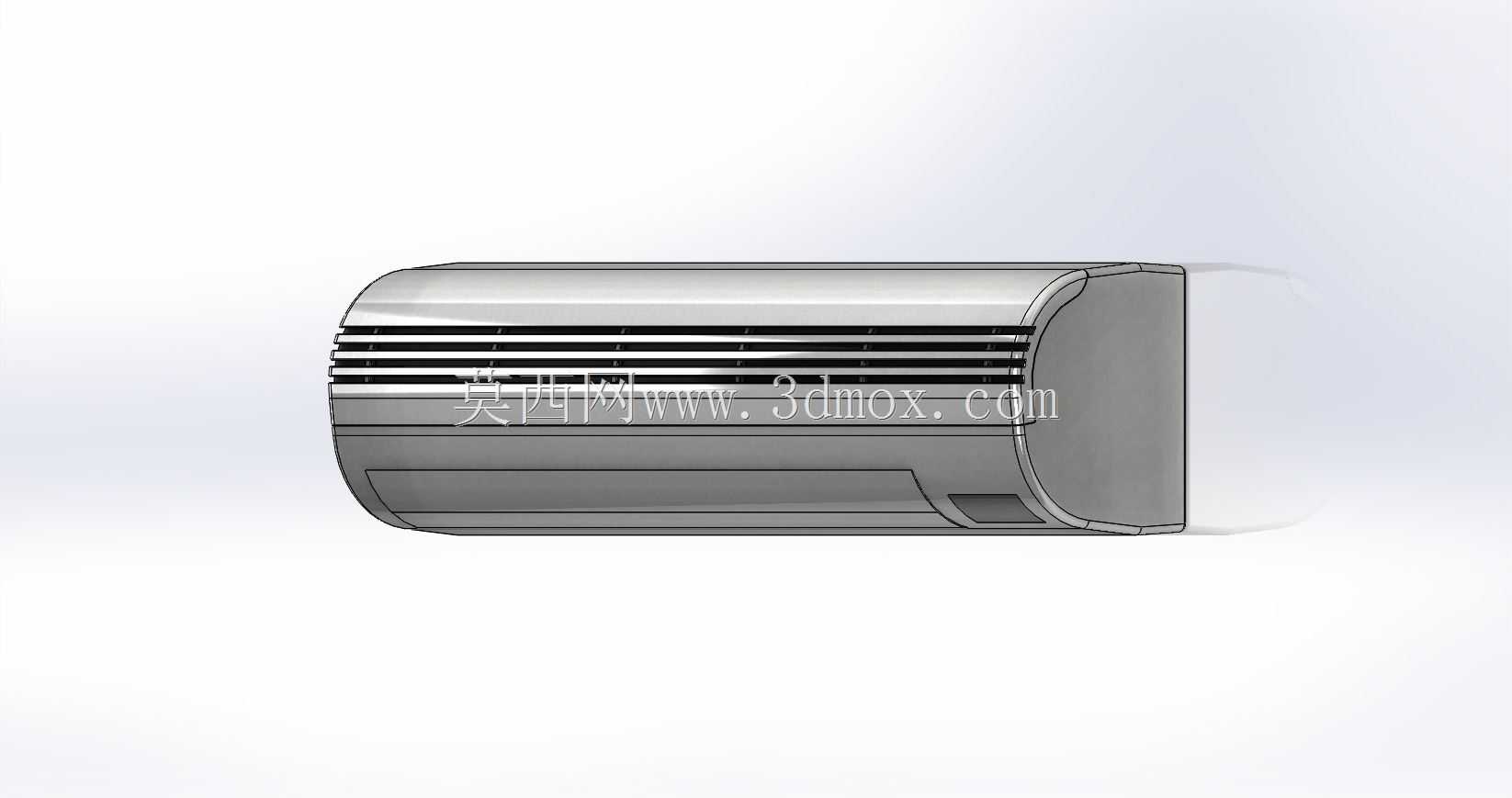

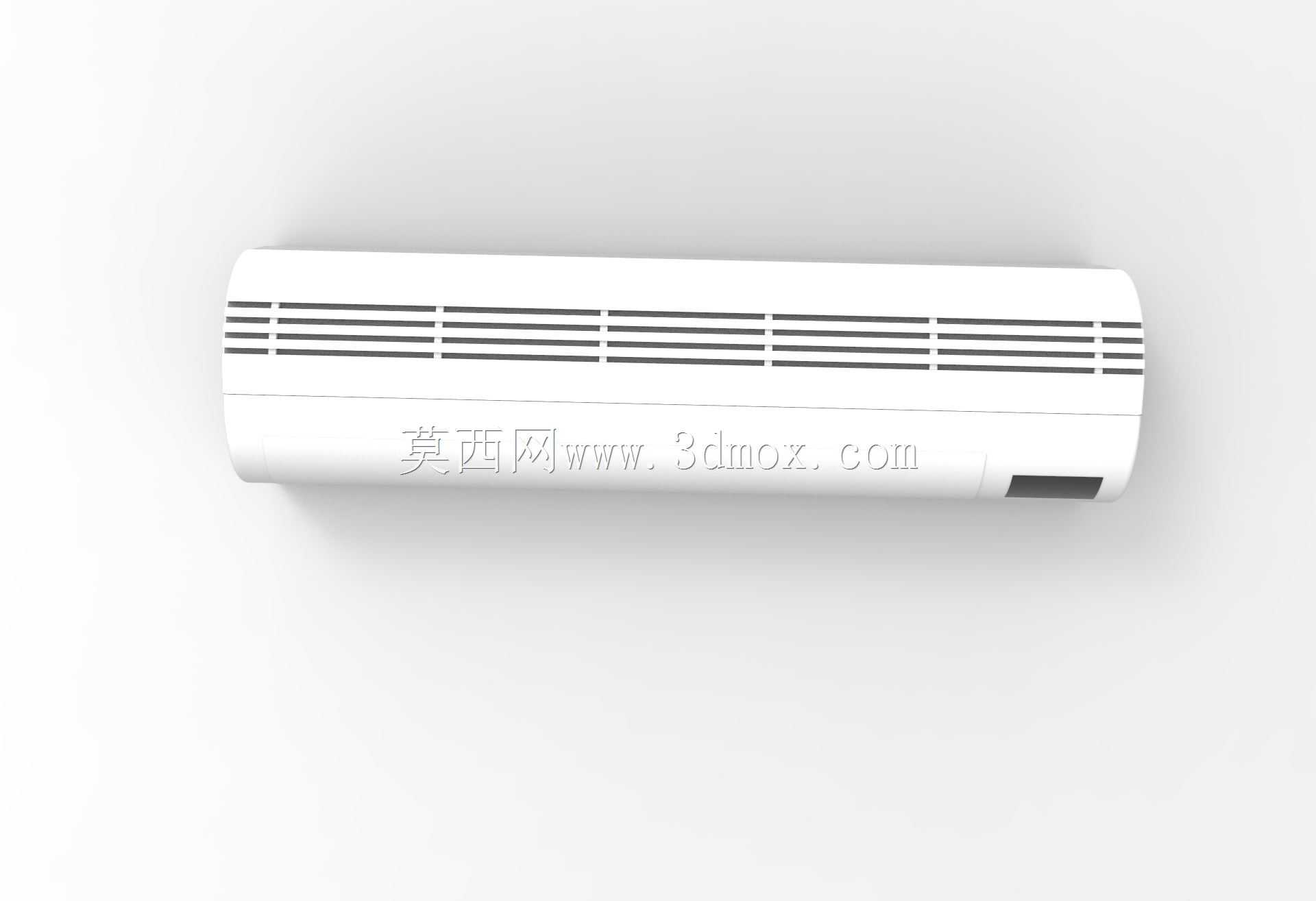

　　从功能特性拆解来看，该结构完整还原了壁挂室内机的核心组成：上部的横向格栅为进风面，室内空气在贯流风机的负压作用下从此处进入机组内部，经过滤网过滤浮尘后，穿过铝箔翅片式换热器完成热量交换——制冷模式下换热器内流通低温低压冷媒，空气流经时被降温除湿；制热模式下冷媒换向为高温高压状态，空气被加热后送出。机组下部的横向出风条内置可上下摆动的导风叶片，配合内部左右导风板，可实现出风角度的多维度调节，避免冷风直吹人体带来的不适感，同时保障室内温度场分布均匀。

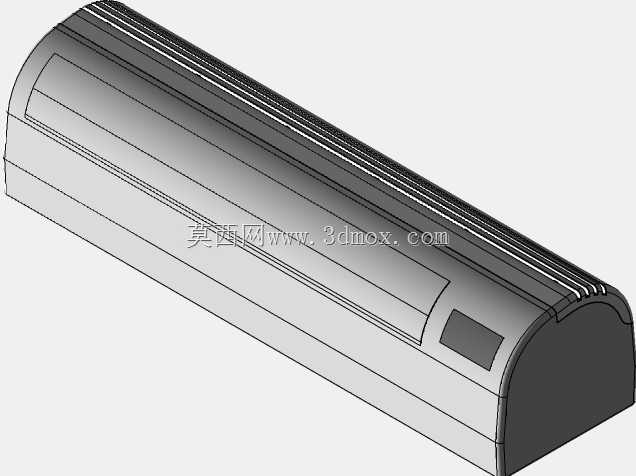

　　设计思路上，整个外壳采用ABS工程塑料注塑成型的分体式结构，分为前面板、中框、底座三个主要装配部分，前面板采用免螺丝卡扣式连接，方便日常拆卸清洗滤网；底座作为核心承载部件，预留了挂墙板安装的卡扣位、冷媒管与冷凝水管的走管缺口，走管缺口支持左右两侧及背部三个方向的管路引出，适配不同户型的管路排布需求，避免安装时额外切割外壳破坏结构强度。内部的换热器采用斜插式排布，在有限的机身厚度内最大化换热面积，贯流风机采用长筒式横流结构，相比离心风机运行噪音更低、出风更柔和，适配卧室、书房等对噪音敏感的使用场景。

　　从外形尺寸与安装边界来看，这类常规1.5匹规格的壁挂室内机，整体长度控制在850毫米至900毫米区间，机身厚度控制在200毫米以内，高度控制在280毫米至300毫米区间，既保证了足够的换热面积与风量，又不会因机身过于突出墙面产生压抑感。安装时挂墙板需保证水平度偏差不超过2毫米，否则会导致冷凝水排水不畅，出现室内机滴水的问题；冷凝水管的走管需保持不小于1%的排水坡度，接水盘内置在换热器下方，采用倾斜式导流结构，将冷凝水汇集后通过排水管引出室外。结构设计中还预留了电控板的安装仓，位于机组右侧区域，与换热区域通过隔热挡板分隔，避免凝露渗入电控部分引发安全隐患，同时电控仓预留了足够的走线空间，方便电源线、通讯线与室外机的连接作业。

　　在实际建模过程中，需要重点关注各个卡扣的配合公差，塑料件的卡扣配合间隙通常控制在0.2毫米至0.3毫米，既保证装配顺畅，又不会出现配合松动产生的异响；导风叶片的转轴位置需要保证转动同轴度，避免摆动过程中出现卡滞；进风格栅的条缝宽度控制在5毫米至8毫米，既要保证进风阻力足够小，又要避免异物掉入机组内部。这类模型可用于暖通设备结构教学、家装方案的设备排布模拟、空调安装工艺的实训演示等场景，帮助从业者直观理解壁挂室内机的结构组成与安装逻辑，减少实际施工中的错装、漏装问题。
