Dynamixel MX64T数字伺服舵机结构建模

项目分类:通用机械零部件 发布时间:2025-01-20 ID:911568
  • Dynamixel MX64T数字伺服舵机结构建模

  在做小型桌面机械臂、仿生双足机器人、教育类竞赛机器人的关节选型阶段,不少结构工程师都会优先接触这类大扭矩数字伺服舵机,本次建模的MX64T型号,属于舵机品类里扭矩冗余度较高的型号,常被用在机械臂大臂回转关节、仿生机器人髋膝关节这类需要承载整机部分重量、同时要保证位置控制精度的部位。建模过程中没有直接照搬厂商宣传图的外观渲染效果,而是优先核对了官方公开的安装尺寸参数,把实际装配中会用到的所有安装边界都做了还原,避免后续做整机装配时出现安装孔位对不上、外壳和周边结构件干涉的问题。

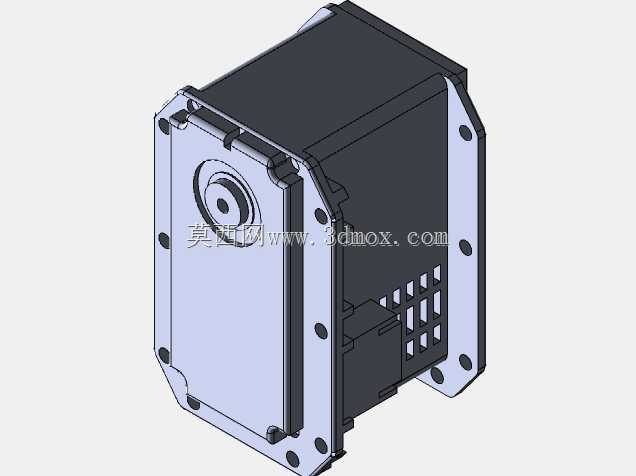

  从结构设计的角度看,这类舵机的外壳采用前后端盖加中框的分体式结构,前端盖是带安装法兰的金属切削件,四个角预留了沉头安装孔,孔位的中心距、沉孔深度都严格按照官方 datasheet 做了1:1还原,法兰中心的输出轴做了带齿的花键结构,和配套舵盘的啮合尺寸完全匹配,输出轴的伸出长度也做了精准控制,不会出现舵盘安装后压死前端盖、或者啮合长度不足打滑的问题。后端盖和中框采用工程塑料材质,侧面预留了格栅状的散热开孔,建模时没有把这些格栅做成简单的贴图,而是做了实体切除,还原了真实的开孔深度和筋位厚度,方便后续做热仿真分析时可以直接复用模型,不需要二次修改结构。侧面的接线端口位置也做了精准定位,端口的凹入深度、周边的限位筋都和实物一致,做整机布线时可以提前预留接线空间,避免装配时出现线材被外壳挤压、接口插不到位的问题。

  实际应用场景中,这类舵机和普通航模舵机的区别在于,它支持总线式通讯,可以多个舵机串联在同一条总线上控制,不需要每个舵机单独拉控制线,非常适合多自由度机器人的布线设计,所以建模时特意把舵机的整体外形轮廓做了无倒角干涉的校验,多个同型号舵机紧密排布安装时,相邻舵机的外壳不会出现磕碰,安装法兰的固定螺丝也有足够的扳手操作空间。舵机的整体外形是近似方形的结构,除了前端法兰的安装孔位,侧面也预留了两组贯穿的安装孔,可以满足不同安装姿态的固定需求,比如做卧式安装、侧装、倒装的时候,不需要额外设计复杂的转接件,直接用螺丝穿过侧面安装孔就能固定,能大幅降低配套结构件的加工复杂度。

  建模过程中特意简化了内部的减速齿轮组、控制电路板、驱动电机这些不需要对外装配配合的内部结构,只保留了外部的所有装配特征,这样模型的文件体量更小,在做大型整机装配的时候不会占用过多的电脑内存,转动装配体的时候也不会出现卡顿的问题。所有外部的圆角、拔模斜度都按照注塑件和机加工件的实际工艺做了还原,前端盖的机加工倒角、塑料中框的脱模斜度都没有省略,导出工程图的时候可以直接标注尺寸,不需要再对模型做工艺性修正。输出轴的同轴度、安装法兰的平面度在建模时都做了基准约束,和实际零件的形位公差要求保持一致,后续做运动仿真的时候,不会因为基准偏移出现关节运动卡顿、位置计算偏差的问题。

  不少工程师在做机器人结构设计时,经常会遇到舵机模型不准导致的装配返工问题,比如安装孔位偏差0.5毫米就会导致整个法兰装不上,输出轴长度不对会导致舵盘和外壳摩擦,这个模型在建模阶段就把所有和装配相关的尺寸都做了双向核对,包括舵机整体的长宽高尺寸、安装孔的孔径和孔距、输出轴的直径和花键参数、接线端口的位置和尺寸、散热格栅的位置和深度,甚至连外壳上的logo凹槽位置都做了还原,不管是用来做整机装配的干涉检查,还是做产品的外观渲染,都可以直接使用。另外,模型的坐标系原点设置在输出轴的中心位置,和舵机实际的转动中心重合,做运动仿真的时候不需要额外调整坐标系原点,直接给输出轴添加转动副就能模拟舵机的回转动作,能节省不少前处理的时间。在做轻量化结构设计的时候,也可以基于这个模型的外壳壁厚数据,参考舵机本身的结构强度设计,优化周边转接件的筋位布局,在保证安装强度的前提下尽可能降低整机重量。
