15马力工业驱动用电动机结构设计

　　在工业传动系统的布局中，15马力规格的电动机常作为中型负载设备的核心动力源，适配皮带输送机、小型机床主轴、风机泵类等需要稳定扭矩输出的工况，这类功率段的电机既不会因输出冗余造成能耗浪费，也能满足多数常规工业设备的持续运转需求，在车间生产线、暖通配套、小型物料处理场景中都有极高的出镜率。从结构设计逻辑来看，这款电机采用了带散热筋的一体式铸铁壳体布局，壳体外圆周均匀分布的轴向散热筋并非随意排布，筋条的高度、间距以及倾斜角度都经过热传导效率核算，当电机输出轴端带动配套冷却风叶转动时，气流能够顺着筋条间的导流槽快速带走绕组工作产生的热量，避免持续高负载运行时出现绕组温升超标的问题，同时壳体的筋条结构也能提升整体刚性，减少电机运转时的共振传导。

　　电机的安装底座采用了带地脚安装孔的一体式铸造成型结构，底座与壳体的衔接处做了圆弧过渡加强处理，能够承受电机启动瞬间的扭矩反冲，安装孔的孔位间距、孔径尺寸都匹配通用工业安装标准，不需要额外制作转接安装板就能直接固定在常规的设备安装基座或者混凝土基础上，输出轴的轴径、键槽尺寸也对应15马力功率段的通用传动配套规格，不管是直连联轴器还是搭配皮带轮传动，都能直接适配市面上的标准传动配件，减少选型配套的额外适配工作。

　　端盖部分采用了止口定位的装配结构，端盖与壳体的配合止口有足够的配合长度，能够保证轴承室的同轴度要求，避免因装配偏差导致轴承运转时出现偏磨，两端的轴承选型匹配15马力电机的额定转速与径向负载能力，能够承受皮带传动时带来的径向拉力，同时端盖上预留的轴承注油孔位置也方便后期维护时补充润滑脂，不需要拆解端盖就能完成日常保养操作。接线盒设置在壳体侧面的位置，接线腔内部有足够的接线空间，方便电源线的引入与端子固定，接线盒的密封结构能够阻挡车间内的粉尘、飞溅水渍进入接线腔，适配多数常规工业车间的使用环境，不需要额外加装防护外罩。

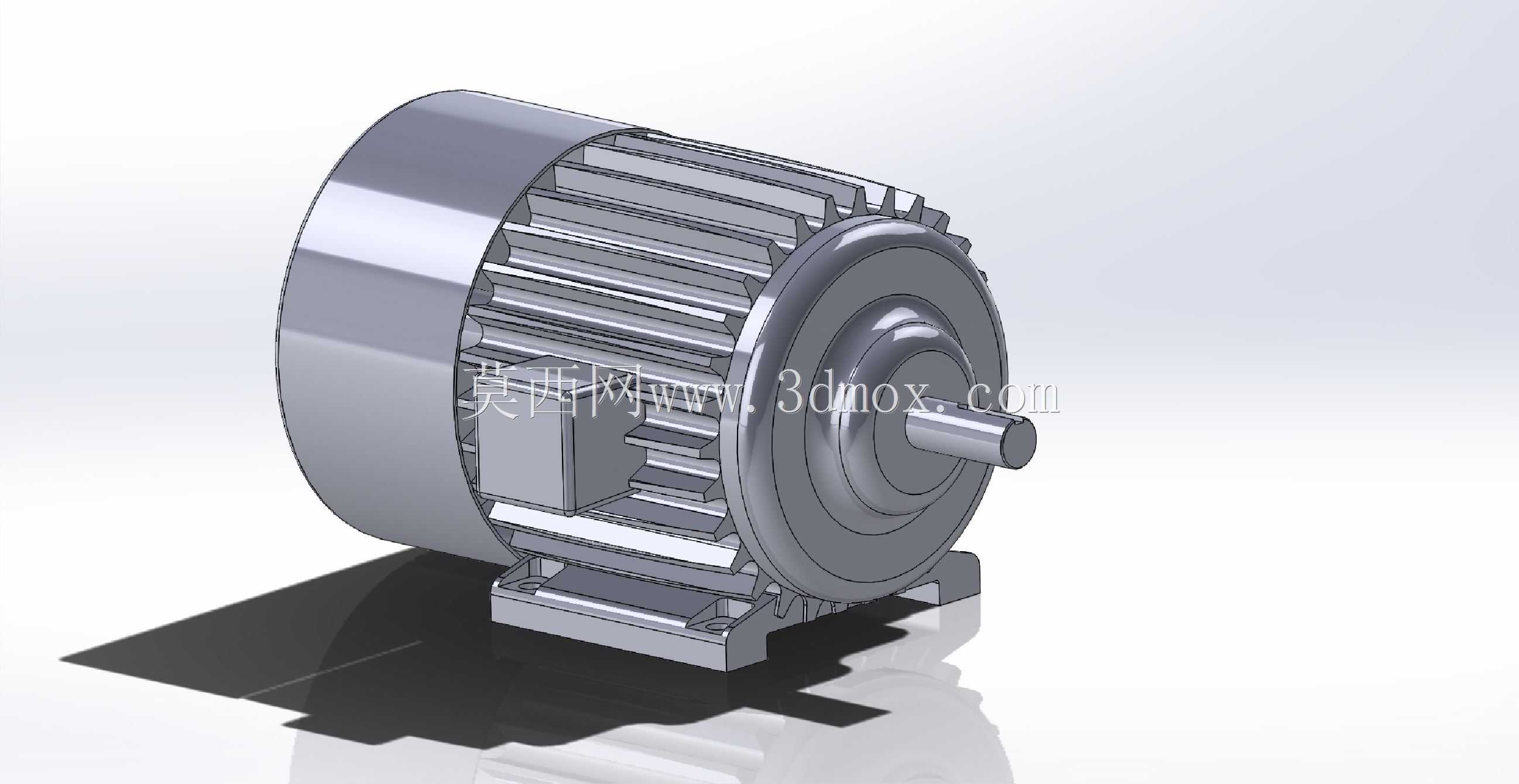

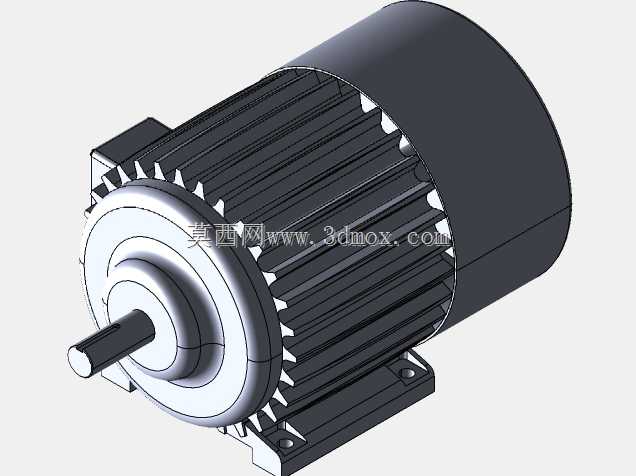

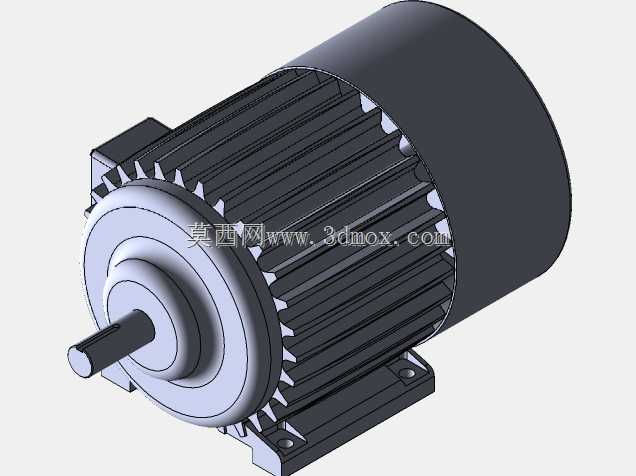

　　从建模的细节处理来看，这款模型还原了电机实际生产中的工艺细节，比如散热筋的拔模斜度、安装底座的铸造圆角、输出轴的轴肩退刀槽结构，这些细节的还原能够让模型直接用于设备整体装配的干涉检查，在做整机设备布局时，可以直接将该电机模型导入装配体，核对安装空间、输出轴对接位置、接线盒操作空间是否存在干涉，不需要再对模型做额外的结构修正。在实际设备选型配套时，这款15马力电机的外形尺寸边界控制在通用安装尺寸范围内，整机长度、壳体外径、底座安装孔的中心距都符合该功率段电机的行业通用尺寸规范，在替换同功率段的老旧电机时，不需要改动原有设备的安装基座位置，也不需要调整传动部件的中心距，能够直接完成替换安装，减少设备改造的工作量。电机的输出轴伸出长度也做了标准化设计，搭配标准联轴器或者皮带轮时，轴端的固定螺纹孔位置能够匹配标准紧固件的锁紧要求，避免传动部件运转时出现轴向窜动。从结构设计的合理性角度，这款电机的重心落在安装底座的中心区域，固定后运转时的整机振动量能够控制在标准允许范围内，不会因为重心偏移导致安装螺栓出现松动，壳体上的吊环安装孔位置也对应整机重心位置，吊装搬运时能够保持电机水平，方便现场安装就位。
