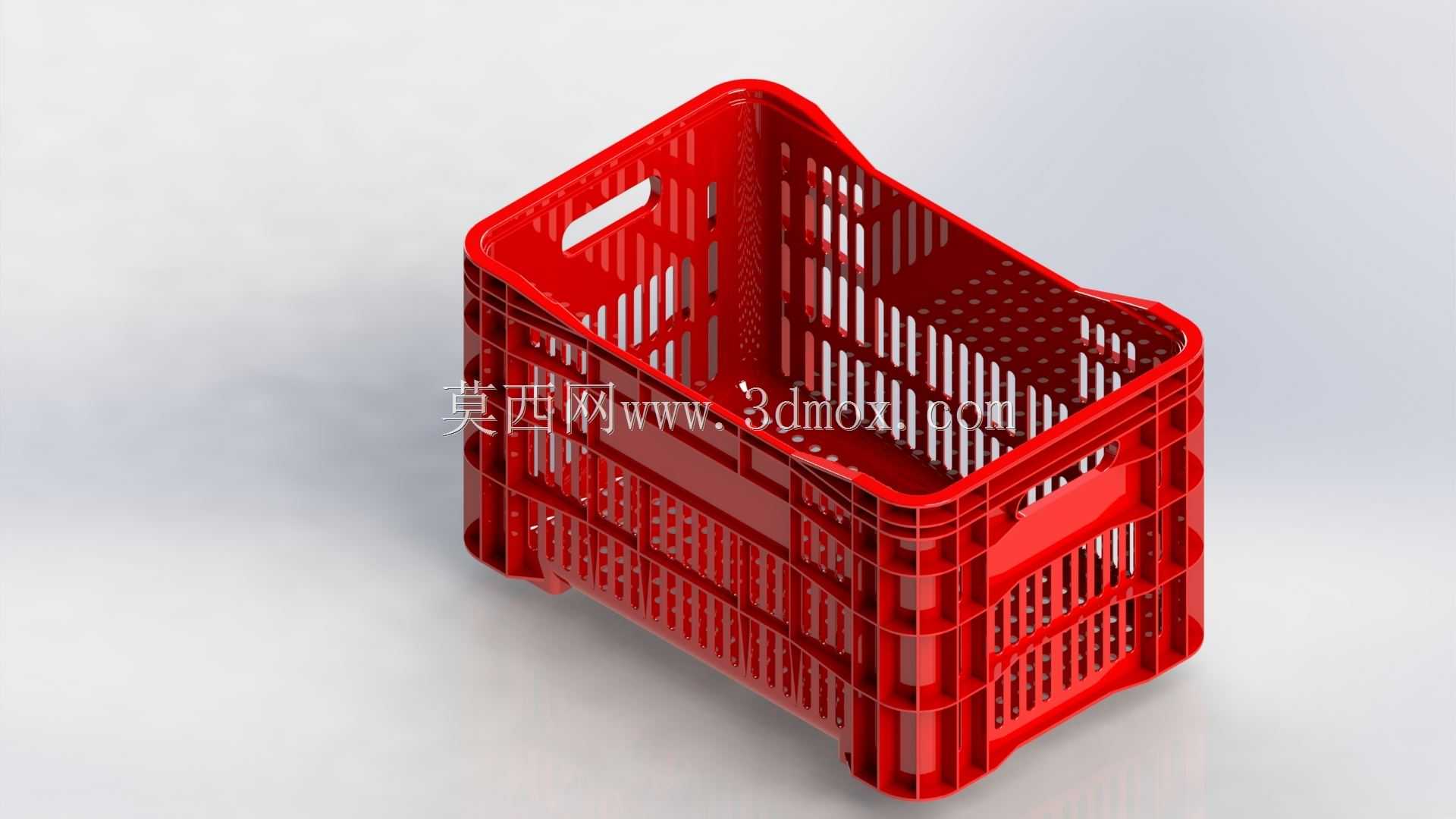

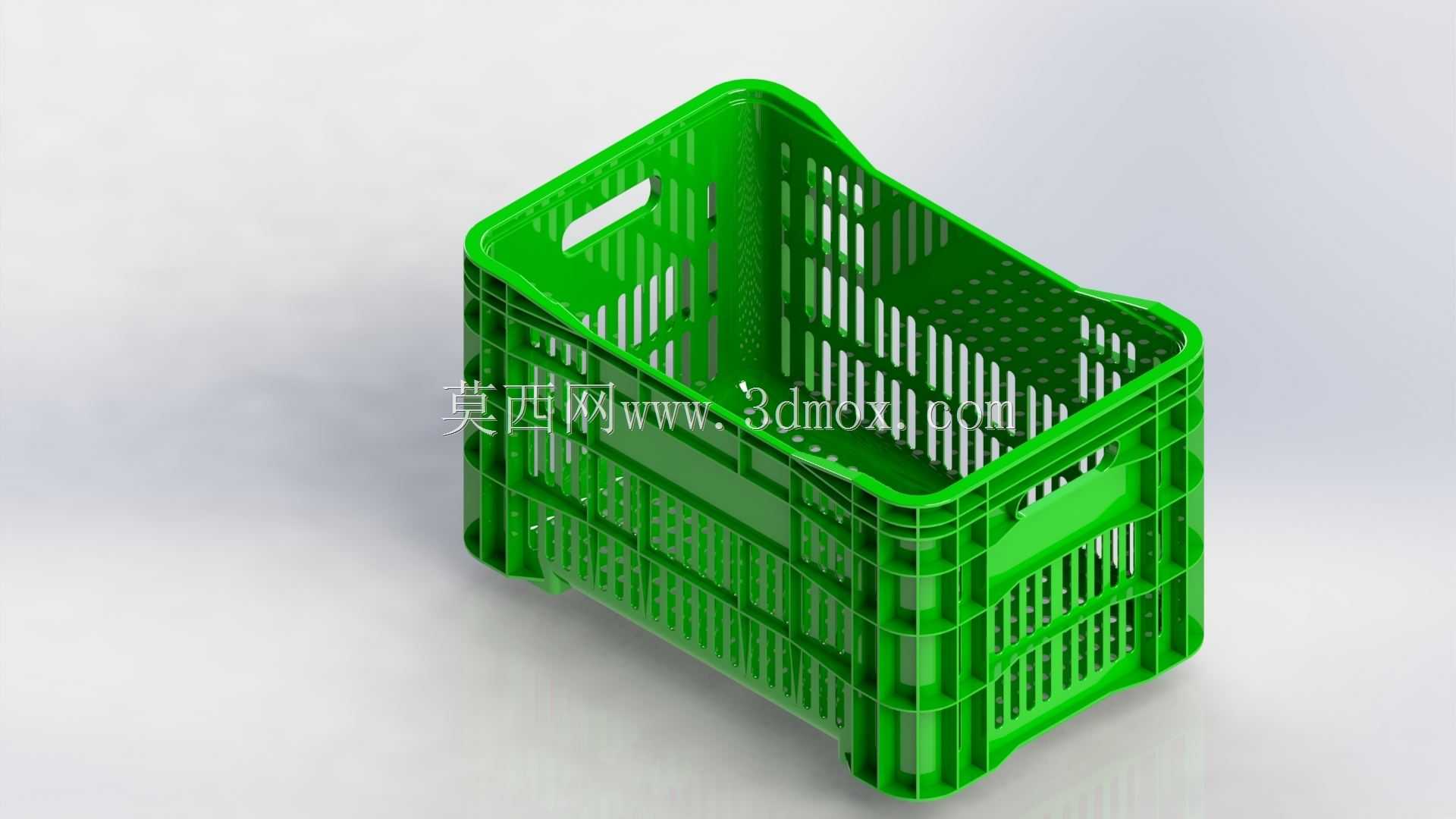

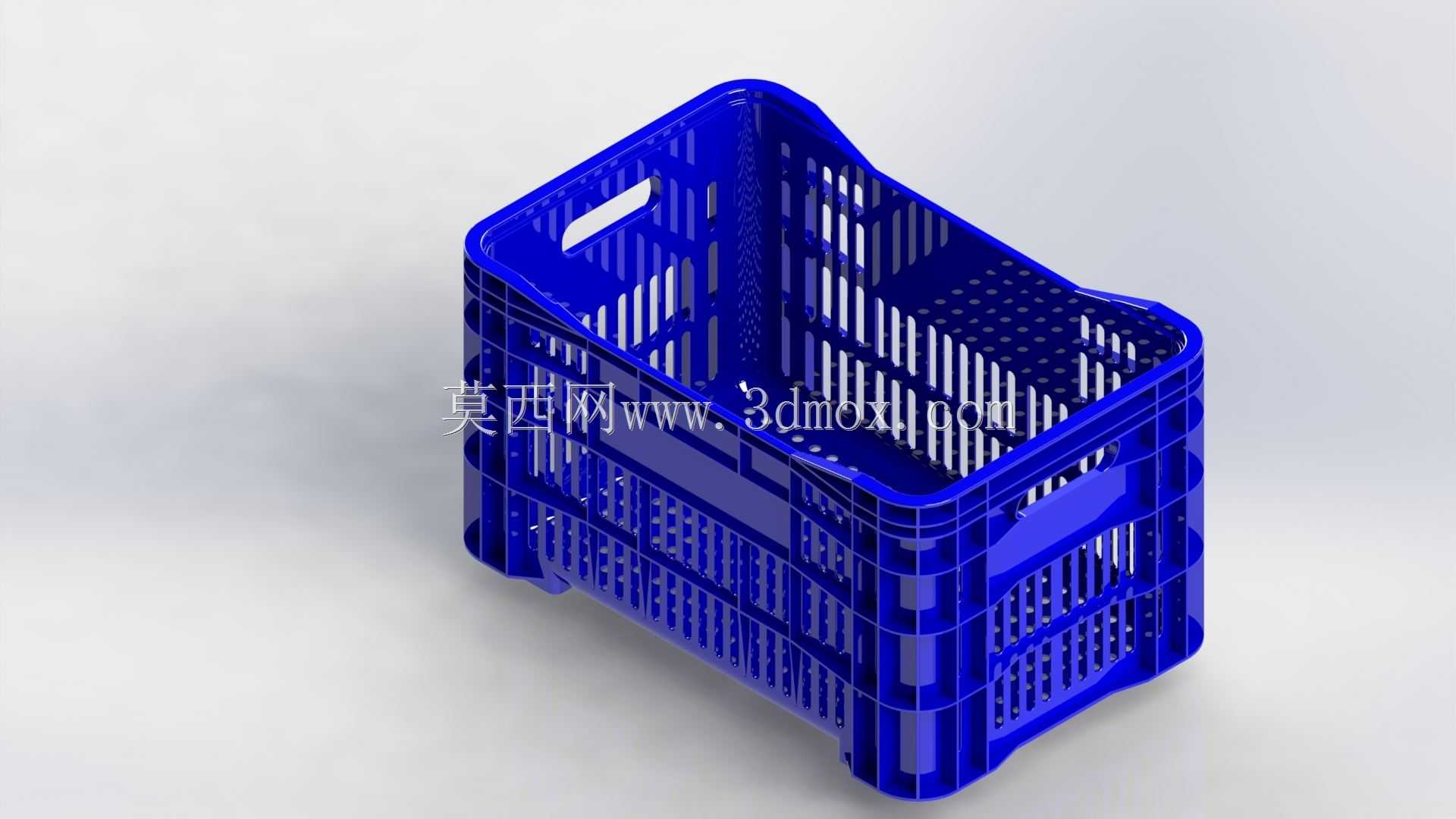

做仓储物流线配套结构设计快十年,这类塑料周转筐是车间内部工序流转、仓储暂存、短途配送环节最常用的单元载具,几乎覆盖了从电子元器件分装、机加工小零件周转到生鲜货品转运的全场景,不同场景下对筐体的结构要求差异极大,这次的镂空结构设计,刚好匹配了大部分通用周转场景的核心需求。先从实际使用场景说,生产线上的工序间周转,要求筐体堆叠时不能卡滞,空筐回收时要能嵌套叠放减少占地,同时盛放带切削液的机加工件时要能快速漏液,盛放需要通风的货品时不能闷存,所以侧壁和底部的镂空不是随便开的孔,每一处格栅的宽度都做了限位,常规M6以上的螺丝、小尺寸的冲压件不会从格栅漏出,同时又能保证液体、灰尘快速排出,不会在筐底积留。很多新手做这类结构的时候容易忽略堆叠限位的设计,实际车间使用时,工人堆叠周转筐不会刻意对齐,要是筐口没有做外翻的加强承托边,堆叠三四层就容易滑垛,甚至整筐货品倾倒,这个筐体的上口做了一圈外翻的加厚边,筐底的加强筋刚好能卡入下一层筐口的限位槽里,满载状态下堆叠六层也不会出现侧滑,空筐嵌套时,侧壁的导向筋能让筐体顺畅滑入,嵌套后单筐的占用高度只有满载时的三分之一,空筐回收的运输成本能降六成以上。再看侧壁的把手结构,不是简单开个方孔,把手孔的边缘做了圆弧翻边,工人徒手搬运时不会硌手,同时把手位置刚好在筐体重心偏上的位置,装满货品搬抬时不会出现前倾后仰的情况,配合手动液压叉车、货架层板使用时,筐底的网格加强筋刚好能卡在货架的流利条上,不会在输送线上跑偏。很多人觉得塑料周转筐的结构简单,其实要兼顾强度、重量、成本三者的平衡很难,要是整个筐体做实心结构,单筐重量会超过两公斤,原材料成本高不说,工人长时间搬抬劳动强度极大,要是镂空开得太大,装满金属零件时侧壁容易鼓胀变形,甚至出现开裂。
这个设计里,侧壁的竖向加强筋和横向加强圈做了等间距排布,每根竖向筋的厚度从筐口到筐底逐渐加厚,因为筐体盛放货品时,底部的侧壁受力是最大的,越靠近筐口受力越小,变厚度的加强筋设计既能保证满载时侧壁变形量控制在5毫米以内,又能最大程度减少原材料用量,单筐净重控制在1.2公斤左右,完全符合人工搬抬的重量阈值。再讲安装和适配边界,这款周转筐的外尺寸刚好匹配标准1200*800mm的物流托盘,托盘上每层可以整齐排布12个,不会留多余空隙,也不会出现放不进去的情况,同时适配自动化仓储线的输送辊筒间距,辊筒间距50mm的输送线上,筐体输送时不会出现卡滞、下陷的情况,和自动分拣设备的拨叉结构也能适配,拨叉接触筐体的位置刚好是侧壁的横向加强圈位置,长期拨送不会把筐壁戳坏。
实际使用中还有很多容易忽略的细节,比如筐底的脚墩结构,四个角的脚墩高度一致,放在平面上不会出现晃荡,脚墩的圆角做了R15的处理,在地面拖拽时不会因为磕碰棱角出现开裂,侧壁的所有棱角都做了圆弧过渡,不会划伤工人的手,也不会刮坏盛放的货品包装。另外,镂空格栅的排布方向也有讲究,竖向格栅为主的结构,在筐体受到侧向挤压时的抗变形能力比横向格栅强30%以上,毕竟周转过程中最容易出现的就是叉车误碰、相邻筐体挤压的情况,竖向筋的受力方向刚好和挤压力方向一致,能最大程度分散应力,避免应力集中导致的筐体开裂。

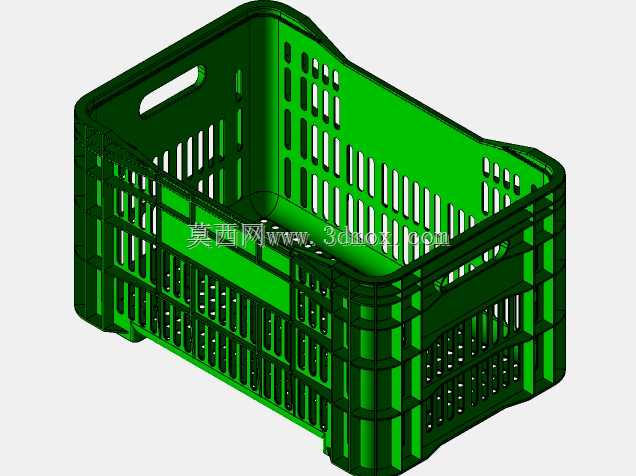

做这类通用载具的三维建模时,最容易出错的就是拔模角度的设置,因为是注塑成型件,所有侧壁的拔模角度都控制在1.5度,既不会因为拔模角度太小导致脱模困难,也不会因为拔模角度太大导致上下尺寸偏差过大,影响堆叠和嵌套的配合精度,加强筋的厚度也做了梯度设计,和侧壁连接的位置厚度不超过侧壁厚度的60%,避免注塑时出现缩痕,影响筐体的外观和结构强度。从仓储环节的实际使用来看,这款筐体还适配常见的塑料分隔板,可以根据盛放的货品类型加装内部分隔,把筐体内部分成2格、4格或者6格,用来盛放不同型号的小零件,避免不同规格的零件混装,分隔板的卡槽直接做在侧壁的加强筋位置,不需要额外加装卡扣,拆装都很方便。还有一个很实用的设计点,筐体的侧壁预留了标签卡槽的位置,可以插入物料标识卡,不用在筐体上粘贴胶带,重复使用时不会残留胶痕,保持筐体整洁,卡槽的位置刚好在人站立时的视线高度,不用弯腰就能看清筐内的物料信息,符合车间目视化管理的要求。
