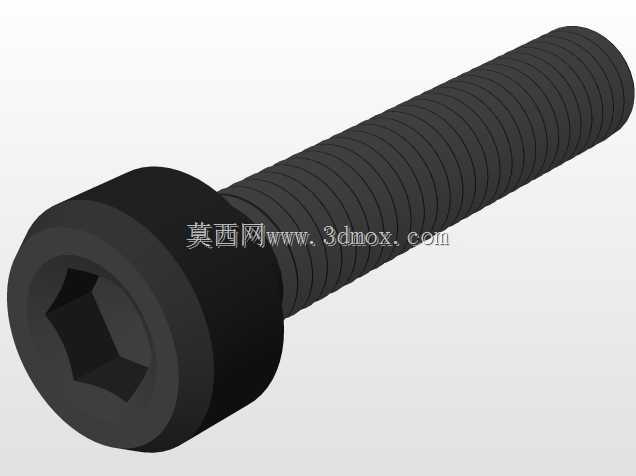

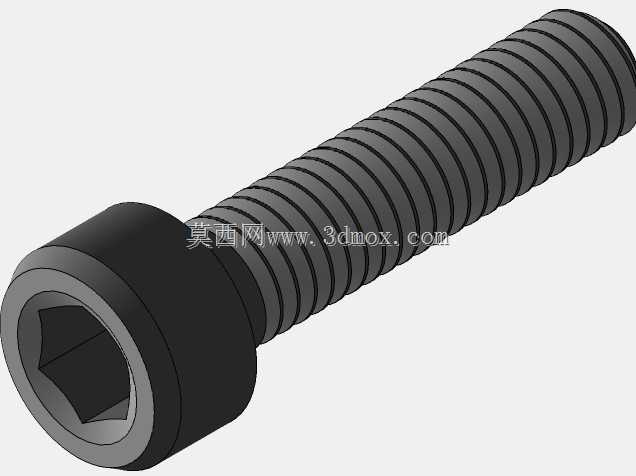

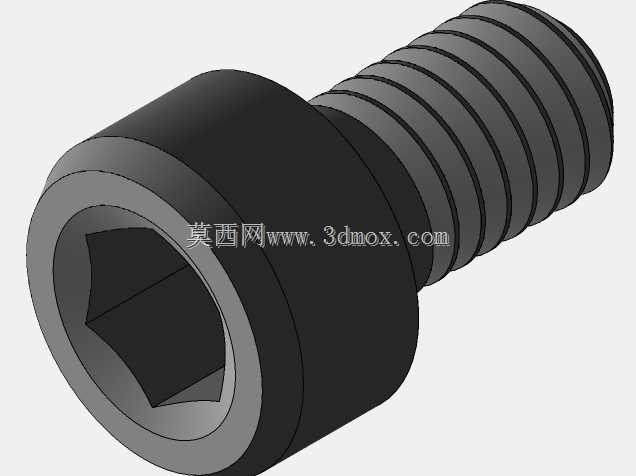

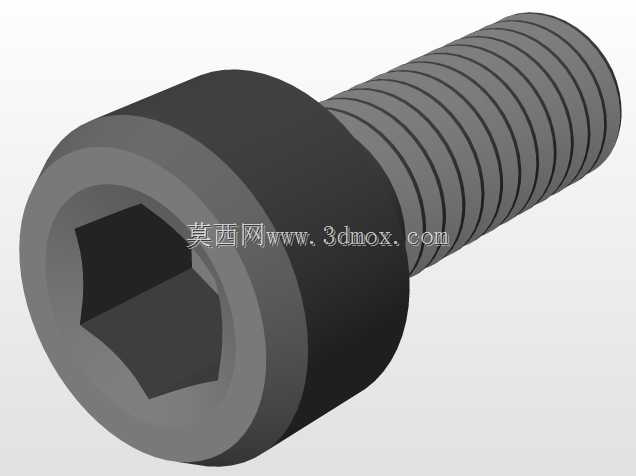

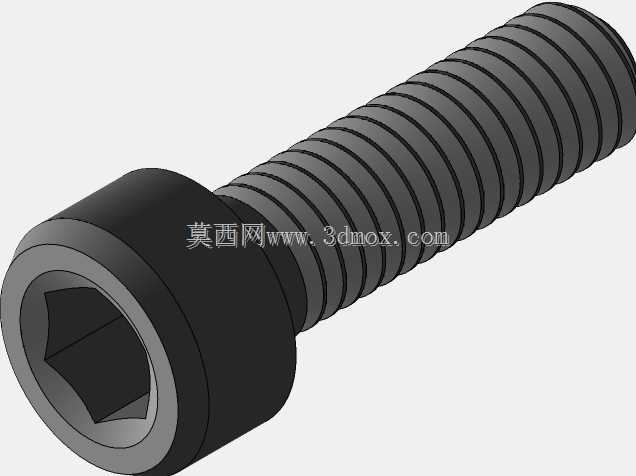

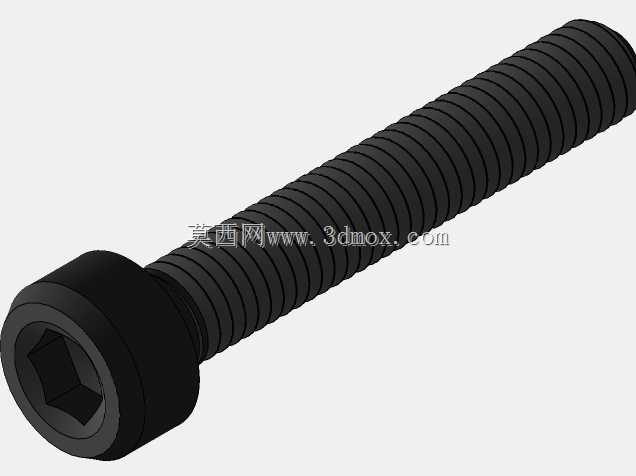

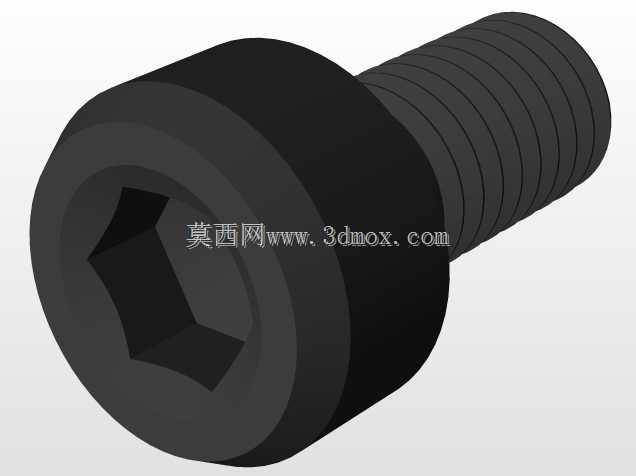

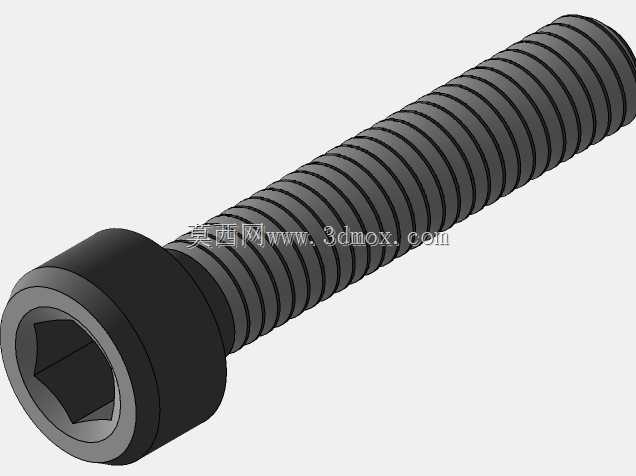

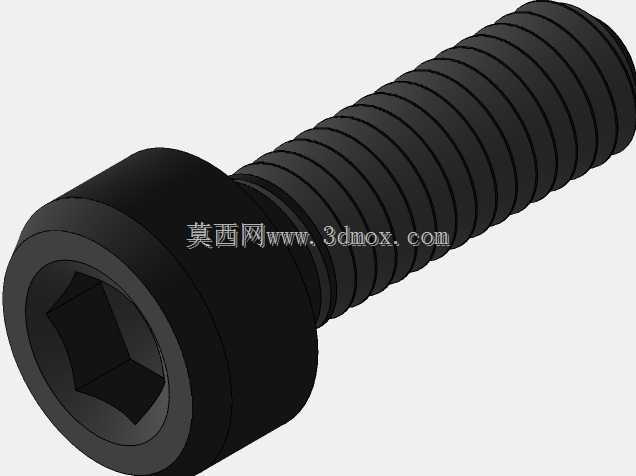

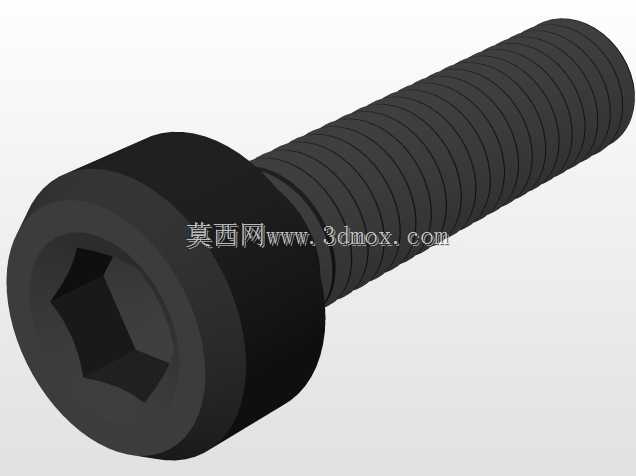

M5M6M8规格内六角圆柱头螺钉结构

　　在各类机械装配场景中，内六角圆柱头螺钉是应用覆盖度极高的一类紧固件，本次呈现的M5、M6、M8三个常用规格的内六角螺钉，适配从精密电子设备机架、小型自动化模组到中型工业设备的各类紧固需求。不同于外六角螺钉需要预留足够的扳手操作空间，内六角螺钉的驱动结构设置在螺钉头部端面，装配时仅需将对应规格的内六角扳手插入头部沉孔即可施加扭矩，这一特性让它可以用在沉孔安装、空间狭窄的装配位置，比如钣金机箱的内部框架连接、直线导轨的侧装固定、气动元件的集成安装等场景，能有效避免外部扳手操作空间不足导致的装配干涉问题。

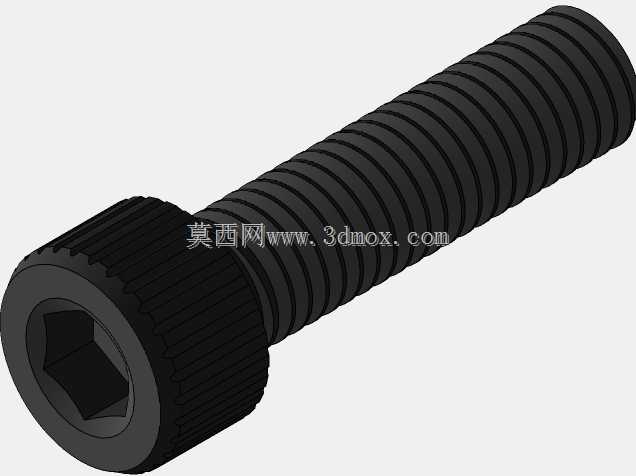

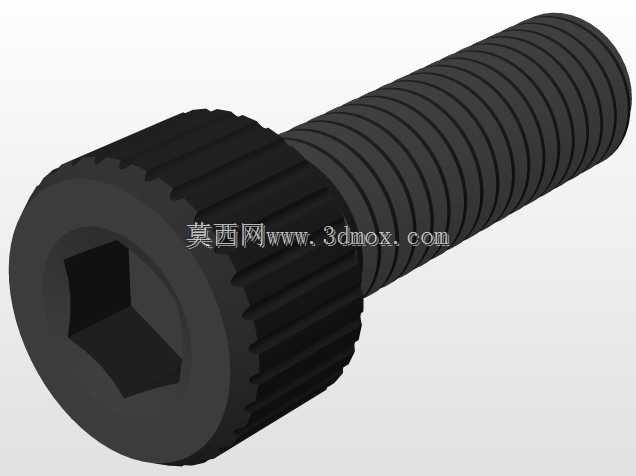

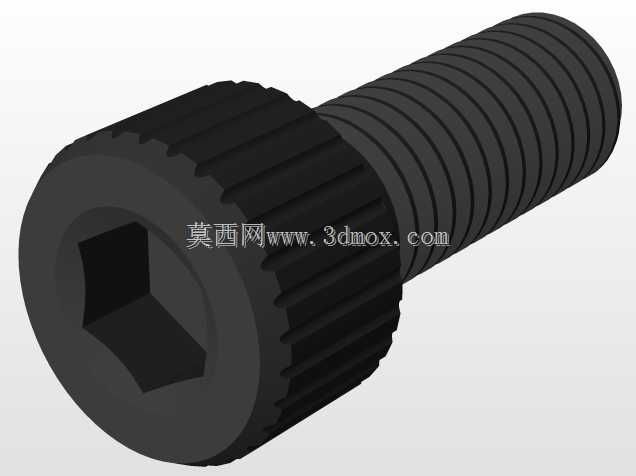

　　从结构设计逻辑来看，这类螺钉的头部采用圆柱型设计，头部外圆加工有细密的滚花纹理，这一细节并非装饰结构，在手动预拧螺钉的工序中，滚花面可以增加手指与螺钉头部的摩擦力，方便操作人员在未使用扳手的阶段快速将螺钉旋入螺纹孔，提升批量装配时的作业效率。头部的内六角驱动孔采用标准对边尺寸设计，与对应规格的公制内六角扳手完全匹配，施加扭矩时受力面为六个均匀分布的平面，相比一字槽、十字槽的螺钉，能承受更大的锁紧扭矩，不易出现槽口打滑、螺头损坏的问题，适合需要一定预紧力的刚性连接场景。

　　螺杆部分采用连续的标准公制三角螺纹，牙型角为60度，螺纹收尾处有合理的退刀结构，避免螺纹加工末端的应力集中问题，螺杆长度覆盖常用的装配区间，可适配不同厚度的被连接件叠装需求。安装边界方面，M5规格的螺钉头部外径约8.5mm，头部高度约5mm，适配的沉孔安装孔径需预留9mm以上，沉孔深度不小于5.5mm，保证螺钉头部安装后不高出被连接件表面；M6规格螺钉头部外径约10mm，头部高度约6mm，沉孔安装孔径需预留10.5mm以上，沉孔深度不小于6.5mm；M8规格螺钉头部外径约13mm，头部高度约8mm，沉孔安装孔径需预留13.5mm以上，沉孔深度不小于8.5mm。三个规格的螺钉内六角驱动孔分别对应4mm、5mm、6mm的标准内六角扳手，装配扭矩可参考8.8级强度螺钉的标准推荐值，避免扭矩过大导致螺杆断裂或者螺纹滑牙。

　　在实际设备应用中，这类螺钉常被用于需要频繁拆装的维护部位，因为内六角驱动结构的抗损伤能力更强，多次拆装后依然能保持良好的扭矩传递性能，不像十字槽螺钉多次拆装后容易出现槽口磨圆无法拧动的问题。同时圆柱头的头部端面平整，安装后与被连接件的接触面积更大，锁紧时的压强分布更均匀，不会像沉头螺钉那样因为锥面配合误差导致锁紧后螺钉头部偏斜，特别适合铝合金型材框架、亚克力防护板、钣金件之间的平面连接场景。设计建模时，螺纹部分采用真实的螺旋切除特征还原牙型细节，头部滚花采用圆周阵列的细槽结构还原真实外观，内六角孔的棱角做了微小的工艺倒角处理，符合实际机加工的零件特征，没有出现建模时常见的尖锐棱角、特征错位等问题，可直接用于装配干涉检查、装配工艺模拟、设备BOM清单搭建等工作场景，也能作为标准件库的组成部分，为不同的机械设计项目提供可直接调用的紧固件模型。在进行设备结构设计时，选用这三个规格的内六角螺钉，可统一配套的扳手规格，减少装配工位的工具种类，降低生产线的工具管理成本，同时这三个规格属于市面上流通量极大的标准件，采购成本低，供货周期短，不会出现因为紧固件采购困难导致的项目延期问题。在受力特性上，这三个规格的螺钉在8.8级强度下，可满足大部分中低载荷的连接需求，比如普通的机架连接、护板固定、元器件安装等场景，不需要额外选用更高强度等级的紧固件，就能兼顾连接可靠性与成本控制。
