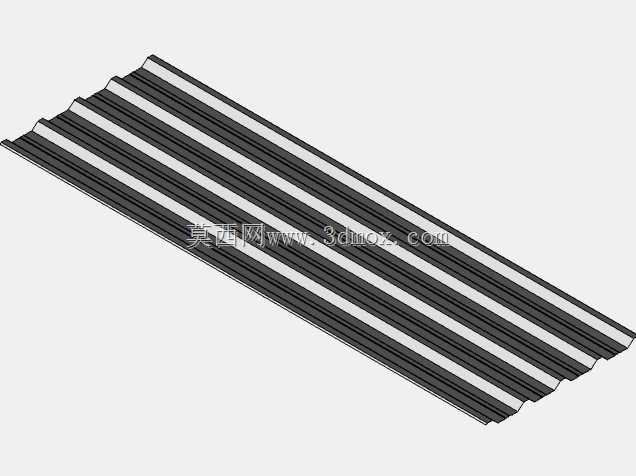

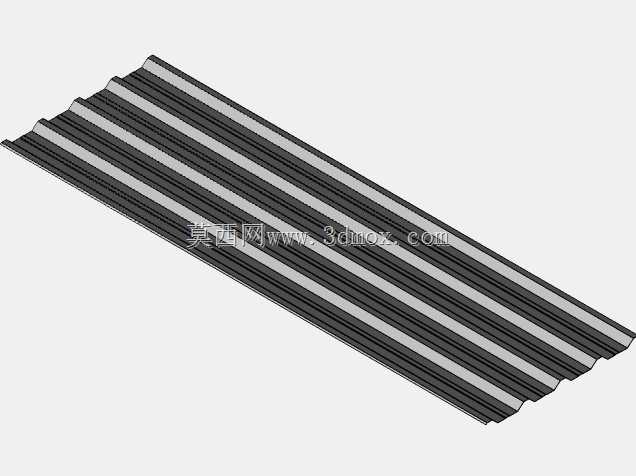

TR40型镀铝锌压型屋面板材结构

　　这款TR40型压型板材是工业与民用建筑屋面、墙面围护系统中常用的压型金属构件，日常在钢结构厂房、仓储库房、临时装配式建筑的屋面铺设场景中应用极广，也可用于设备外围护、厂区隔声围挡的搭建作业。从实际工程使用角度看，该板型的波高设定为40mm，属于中等波高的压型板范畴，相较于低波高的墙面板材，它的截面惯性矩更优，在常规檩距布置下能够更好地承受屋面活荷载、风吸荷载以及少量积雪荷载，避免板面出现下挠变形引发的积水渗漏问题；相较于更高波高的重载屋面板，它的材料利用率更高，单位面积用钢量控制更合理，适配多数无重型荷载的常规建筑围护需求。

　　设计阶段首先要匹配辊压成型的工艺特性，板型的波峰、波谷过渡圆角都经过反复校核，避免辊压过程中出现镀层开裂、板料应力集中的问题，毕竟镀铝锌基材的镀层完整性直接决定了板材的耐腐蚀寿命，一旦辊压过程中镀层出现微裂纹，后续使用中很容易从裂纹位置开始出现锈蚀，大幅缩短围护系统的使用周期。板型的搭接边设计采用了暗扣式咬合的结构逻辑，相邻两块板铺设时可以通过侧边的咬口结构实现紧密扣合，不需要在板面外露打钉，从根源上减少了屋面渗漏的风险点，这一点在南方多雨区域的项目中优势格外明显，传统外露打钉的压型板往往在使用三到五年后就会因为钉孔密封胶老化出现渗漏，而暗扣式结构完全规避了这个问题。

　　从安装边界来看，单块板材的有效覆盖宽度是固定值，排版时需要根据屋面的实际跨度计算板材的裁切长度，尽量减少纵向搭接，若必须进行纵向搭接，搭接位置需要设置在檩条支撑处，且搭接长度要满足排水坡度对应的规范要求，坡度越小的屋面纵向搭接长度需要适当加长，防止雨水顺着搭接缝倒灌。板材的波距排布经过力学优化，在保证截面刚度的前提下，让板面的受力传递更均匀，踩踏施工时不会出现局部凹陷变形，施工人员在屋面进行安装作业时，脚踩在波峰位置可以将荷载顺利传递到下方的檩条结构上，不会因为局部荷载过大造成板型永久性变形。

　　镀铝锌材质的基材本身具备优异的耐大气腐蚀性能，表面的铝锌合金镀层可以在切口位置形成自我钝化的保护屏障，哪怕是裁切后的板边，也能在很长时间内抵御潮气、工业废气的侵蚀，相较于普通镀锌板材，它的使用寿命在同等环境下可以提升数倍，尤其适合沿海高盐雾区域、工业厂区周边有腐蚀性废气的场景使用。在建模过程中，需要精准还原每一个波峰波谷的弧度、搭接边的扣合尺寸，因为这类压型板的生产是通过连续辊压生产线完成的，模型的截面轮廓精度直接决定了后续辊轮设计的准确性，如果轮廓尺寸出现偏差，生产出来的板材就会出现搭接不严、扣合松动的问题，到了施工现场根本无法正常安装。另外还要考虑板材的热胀冷缩特性，长尺寸板材安装时需要在固定座位置预留适当的伸缩余量，避免温度变化时板材因为热胀冷缩出现鼓包或者拉裂的问题，模型中也需要体现出固定点位的长圆孔设计逻辑，给安装阶段的位移调整留出足够空间。日常选型时，还要根据项目所在地的基本风压、积雪厚度调整板材的基材厚度，风压较大的沿海区域需要适当增加板厚，提升板材的抗风揭能力，避免强风天气下板面被风吸掀开；而内陆气候温和的区域则可以选择常规厚度的板材，平衡成本与性能需求。
