SHF8型水平轴直线运动支撑固定座

　　在桌面级数控雕刻机、小型3D打印设备、轻载直线滑台模组以及实验室非标自动化工装的设计搭建中，8mm直径光轴的水平固定支撑是非常常见的结构需求，这类应用场景普遍对支撑件的安装便捷性、同轴度精度、装调容错空间有明确要求，SHF8水平轴支撑件正是针对这类场景开发的标准支撑结构。

　　从实际使用场景来看，这类支撑件多用于光轴的两端水平固定，或是长行程光轴的中间辅助支撑，避免光轴在滑块往复运动过程中出现挠曲变形，影响直线运动的平顺性与重复定位精度。区别于立式轴支撑的安装方向，水平式支撑的安装基面与光轴轴线平行，安装孔位分布在支撑主体的两侧翼板上，能够直接固定在设备的型材安装面或者机加工台面上，不需要额外加工避让结构，适配2020、3030等常规工业铝型材的安装孔距，也可以直接固定在亚克力、冷轧钢板搭建的设备机架上。

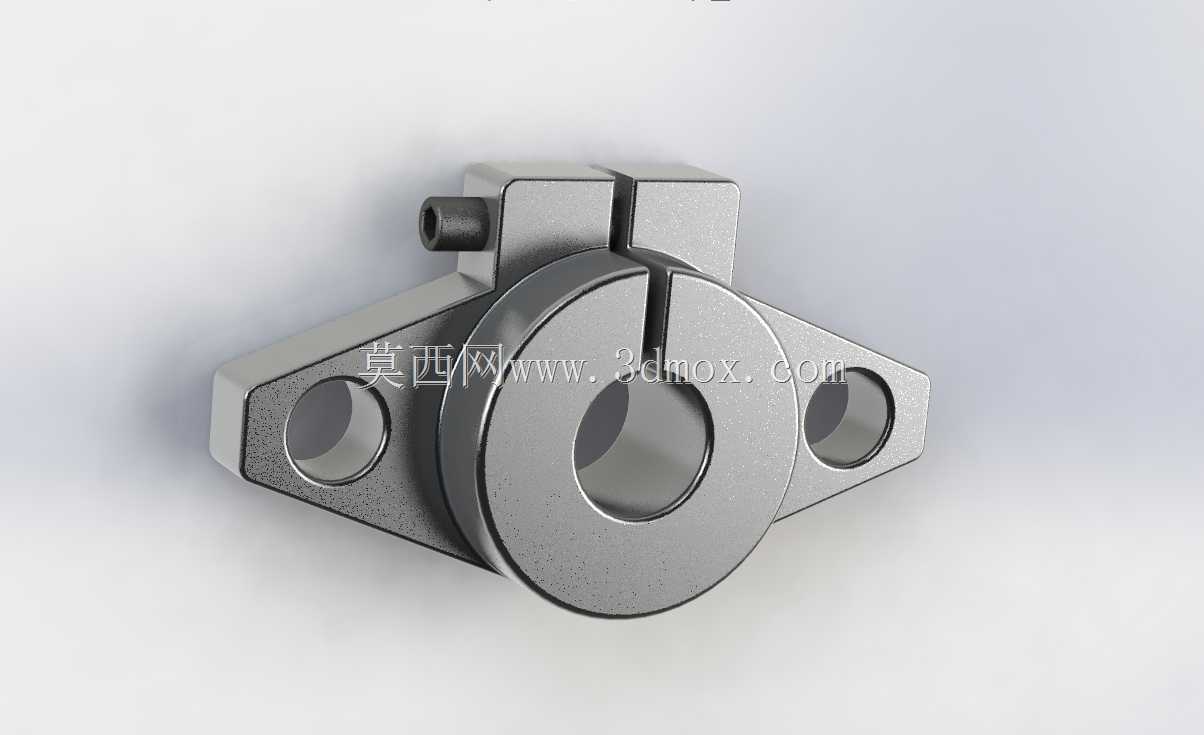

　　该支撑件采用开口式抱紧结构设计，主体为一体化加工的基座，上部带有贯通的开槽，开槽一侧设置有锁紧螺钉安装位，当光轴穿入支撑的内孔后，拧紧侧面的内六角锁紧螺钉，即可让开槽产生弹性形变，将光轴牢牢抱紧，这种结构不需要在光轴上额外加工定位台阶或者固定孔，光轴的轴向位置可以在锁紧前任意调整，大幅降低了光轴的加工精度要求，也方便设备组装时的同轴度调校，对于小批量设备试制或者DIY设备搭建来说，这种可调结构能够抵消一部分安装面的加工误差，降低装调难度。

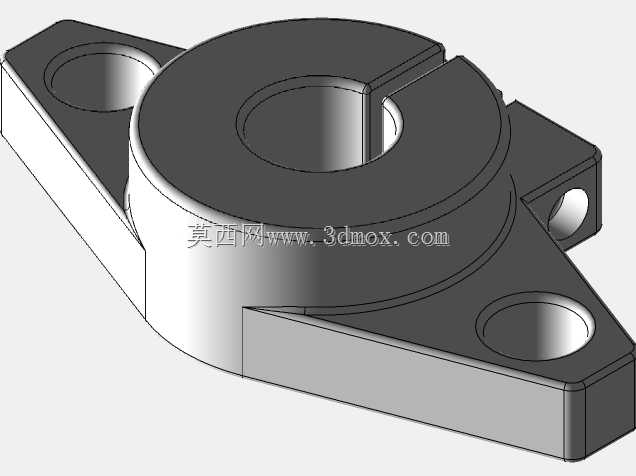

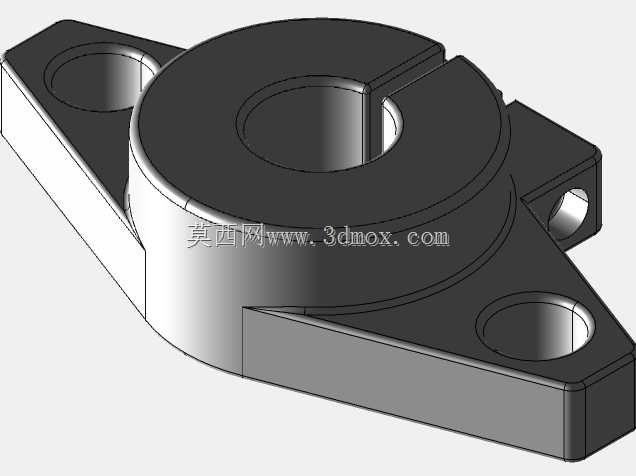

　　从结构设计细节来看，支撑件的内孔直径为8mm，与常规8mm直线光轴为间隙配合，未锁紧状态下光轴可以顺利穿入，内孔的加工粗糙度直接影响抱紧后的接触面积，合格的支撑件内孔会做精镗处理，保证抱紧后光轴受力均匀，不会出现局部应力集中导致的光轴变形。两侧的安装翼板为对称结构，每个翼板上设置有一个沉头安装孔，适配M4或者M5的内六角安装螺钉，沉头结构可以让螺钉头完全没入翼板表面，不会突出干涉周边的运动部件。支撑件的整体高度经过精准计算，当固定在标准安装面上时，内孔中心到安装面的高度为固定值，能够保证两端支撑的同轴度，不需要额外加垫片调整高度。

　　在实际选型使用时，需要注意该支撑件的安装边界尺寸：支撑主体的总宽度、翼板的长度、锁紧螺钉的突出高度都需要纳入设备的空间校核中，避免安装后与周边的传动部件、走线槽或者外壳结构产生干涉。锁紧螺钉的拧紧力矩需要控制在合理范围，力矩过大会导致内孔变形过度，光轴被挤压变形影响直线轴承的滑动顺畅度，力矩过小则会导致抱紧力不足，设备运行过程中光轴出现轴向窜动或者转动，影响运动精度。

　　这类支撑件通常搭配直线轴承、开口型直线滑块使用，构成完整的轻载直线运动副，在负载不超过5kg、运行速度不超过1m/s的轻载直线运动场景中完全能够满足使用要求，相比带座轴承的固定方式，这种开口式水平支撑的轴向调整更灵活，安装占用空间更小，成本也更低，是小型自动化设备、教学实验装置、桌面级加工设备中非常常用的轴系固定零件。建模过程中需要重点保证内孔的圆柱度、两侧安装面的平面度、安装孔的位置度，这些形位公差直接影响支撑件安装后的光轴同轴度，若安装孔位置偏差过大，会导致两端支撑的内孔不同轴，光轴穿入后出现别劲现象，大幅增加直线运动的阻力，加快直线轴承的磨损。
