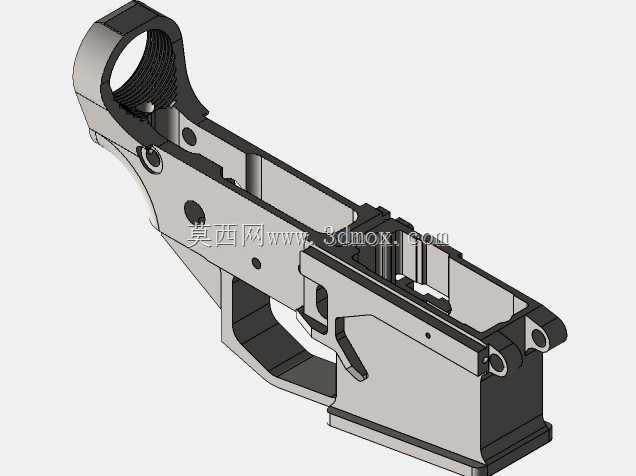

AR15步枪下机匣结构三维数模

　　该三维数模还原的是AR15系列枪械的核心承载部件下机匣，作为整枪的装配基准结构，下机匣承担着连接上机匣组件、容纳发射控制机构、固定枪托与弹匣接口、集成握持操作区域的核心作用，在实枪装配体系中，所有击发、保险、弹匣定位相关的功能零件都需要依托下机匣的预留安装位完成定位，是整枪装配公差链的核心基准件。从实际应用场景来看，该结构的数模可用于枪械结构原理教学、影视道具加工参考、合规民用射击器材的结构验证、相关工装夹具设计的基准参考，能够帮助结构设计从业者清晰理解轻武器部件的集成化设计思路，掌握薄壁承载类零件的结构加强逻辑。

　　从设计思路层面分析，该下机匣采用一体化铣削成型的结构逻辑，整体为薄壁盒型承载结构，在受力集中的尾部铰接位置、扳机安装孔位、弹匣卡笋预留位、快慢轴安装孔处都做了局部壁厚加强，避免薄壁结构在反复受力过程中出现应力开裂问题；尾部的铰接环结构用于和上机匣完成销轴连接，预留的同轴孔位需要保证与上机匣铰接孔的同轴度公差控制在0.02mm以内，才能保证上下机匣开合顺畅、闭锁后无旷量。

　　机匣内部的空腔结构完全匹配发射机构的安装边界，扳机、阻铁、击锤的转动轴孔位都预留了标准的销轴安装间隙，两侧的快慢机轴孔做了同轴度设计，保证保险拨杆转动时无卡滞；弹匣井位置做了喇叭口导向结构，能够提升弹匣插入时的导向容错率，内壁的弹匣卡笋卡槽位置尺寸严格匹配标准AR15弹匣的锁紧定位尺寸，保证弹匣安装后锁紧可靠、无松动旷量。从外形尺寸与安装边界来看，该下机匣整体长度控制在220mm左右，最大宽度为45mm，机匣主体壁厚在2.5mm-4mm区间，受力集中的铰接位置局部壁厚达到8mm，所有安装孔位的中心距都严格遵循AR15系列的通用尺寸规范，能够兼容标准规格的上机匣、枪托连接座、发射机构组件、标准AR弹匣；握把安装位置预留了标准的螺纹孔位，可直接适配通用规格的手枪式握把，扳机护圈位置与机匣主体做了一体化结构设计，既提升了结构整体强度，也减少了额外的装配零件数量。

　　在细节结构处理上，机匣表面的减重槽设计在保证结构强度的前提下尽可能降低了零件整体重量，所有棱边位置都做了R0.5-R1的圆角过渡，既避免应力集中，也能提升实际握持操作时的触感；抛壳窗对应的下机匣避让位置做了斜角导向处理，不会对抛壳路径造成干涉，快慢机档位对应的定位凹坑位置尺寸精准，能够保证保险、单发、连发档位的定位清晰、切换手感明确。从结构设计的工程逻辑来看，该下机匣的设计充分平衡了结构强度、零件重量、装配兼容性三者的关系，所有安装基准面都设置在机匣的同一加工基准面上，能够在一次装夹的数控铣削过程中完成大部分关键孔位与平面的加工，有效降低加工过程中的装夹误差，提升零件的加工良率；内部的发射机构空腔做了合理的避空设计，既保证所有运动零件有足够的活动间隙，不会出现运动干涉，也尽可能减少了不必要的材料去除，保证机匣整体的刚性满足反复击发时的受力要求。
