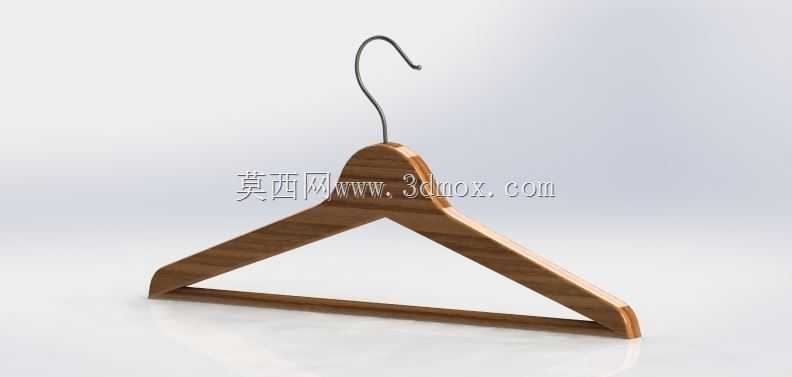

家用实木挂衣架结构设计三维数模

　　日常家居收纳场景中，挂衣架是衣柜、衣帽间、入户挂衣区使用频率极高的基础五金配件，这款实木挂衣架的结构设计，完全围绕日常挂放衣物的实际受力需求展开，没有冗余的装饰结构，所有曲面与棱角都经过使用场景的反复验证。从结构受力角度看，挂衣架的核心受力点集中在顶部挂钩与木质主体的连接位置，设计时将挂钩的嵌装深度设置为木质主体厚度的三分之二，挂钩采用冷弯金属线材成型，嵌入木质主体的部分做了滚花防滑处理，避免长期承重后挂钩出现转动、松脱的问题，挂钩的弯曲弧度匹配常规衣柜挂衣杆的直径范围，既可以适配直径20mm-35mm的圆形挂衣杆，也能稳定挂放在厚度15mm-30mm的板式挂衣条上，不会出现滑动脱落的情况。木质主体采用三角承力结构，两个斜向支撑臂的夹角设置为120度，这个角度经过实际承重测试，挂放单件重量不超过5kg的冬季厚外套、西装时，支撑臂不会出现向下弯折变形的问题，支撑臂的末端做了15度的向上翘曲处理，避免挂放领口较宽的衣物时出现衣物滑落的情况，同时支撑臂的横截面做了圆弧过渡处理，没有尖锐棱角，不会勾扯衣物面料，尤其是真丝、针织这类易勾丝的面料，圆弧过渡的接触面可以有效降低面料局部压强，避免衣物长期挂放出现肩部鼓包的变形问题。

　　主体下方的横向连接杆，一方面可以强化两个支撑臂的结构强度，让整体框架形成稳定的三角闭合结构，提升整体抗扭性能，即使单侧受力挂放较重的衣物，整体框架也不会出现歪扭变形，另一方面这个横杆也可以用来挂放围巾、领带、皮带这类小型配饰，拓展产品的使用场景。从外形尺寸的边界设计来看，整体挂衣架的横向展开宽度控制在450mm，这个尺寸匹配常规成人衣物的肩宽范围，不会因为宽度过窄导致衣物肩部堆叠起皱，也不会因为宽度过宽占用过多衣柜挂放空间，纵向总高度控制在220mm，其中挂钩部分的高度为100mm，预留了足够的挂放操作空间，取放衣物时不会因为挂钩过短导致手部磕碰挂衣杆，木质主体部分的厚度为15mm，整体自重控制在合理范围，不会给挂衣杆造成额外的承重负担。

　　设计过程中对木质主体的边缘做了3mm的圆角倒边处理，所有接触面都做了打磨顺滑处理，没有毛刺、锐角，日常取放衣物时不会划伤手部，也不会勾刮衣物纤维。挂钩部分的金属线材直径为4mm，经过表面防锈处理，长期在衣帽间、衣柜这类相对潮湿的环境中使用也不会出现锈迹，避免污染衣物面料。木质主体的纹理方向顺着支撑臂的受力方向排布，最大化利用木材的顺纹抗压强度，降低长期承重出现开裂、变形的概率，挂钩与木质主体的连接位置没有外露的金属固件，整体外观简洁流畅，没有突兀的结构凸起，既可以在家庭衣柜中使用，也可以在服装店、酒店衣帽间、办公区衣帽架等商用场景使用，适配绝大多数衣物挂放需求，结构简单可靠，没有易损部件，长期使用不需要额外维护。

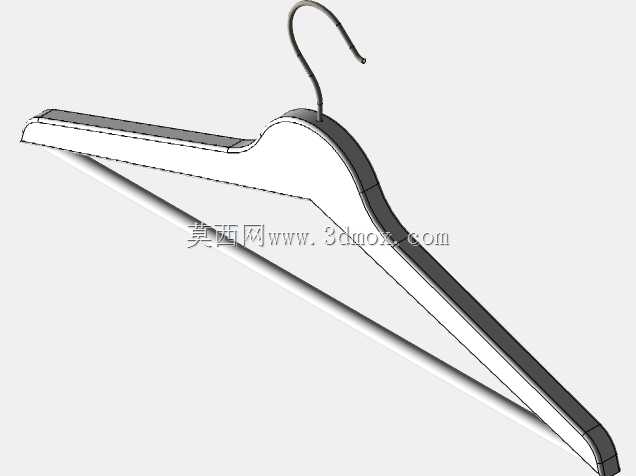

　　在建模过程中，所有曲面过渡都做了连续性处理，木质主体的曲面弧度贴合人体肩部的自然曲线，挂放衣物时可以更好地支撑衣物肩部轮廓，维持衣物版型，避免衣物长期挂放出现不可逆的变形，挂钩的末端做了圆弧收头处理，没有尖锐的断口，取放过程中不会刮伤衣物或者手部。整体结构没有复杂的装配关系，仅由木质主体和金属挂钩两个部件组成，生产装配工艺简单，适合批量加工生产，尺寸公差控制在合理范围，挂钩与木质主体的嵌装位置采用过盈配合，装配后不需要额外粘接即可达到足够的连接强度，长期使用不会出现松动异响。
