M3规格内六角圆柱头螺丝结构设计

　　这款M3规格内六角圆柱头螺丝，是小规格紧固件里应用覆盖面极广的一类连接件，日常做结构设计时，从消费电子内部板件固定、小型电源模块壳体锁附，到自动化设备里的传感器安装支架、气动元件辅助定位块锁紧，都能见到这类紧固件的身影。不同于十字槽螺丝容易在反复拆装中出现槽口滑牙的问题，内六角的驱动形式靠六方侧壁传递扭矩，拧紧时受力均匀，哪怕是M3这种小公称直径的规格，也能承受足够的锁紧力矩，不会因为装配时稍用力就出现槽口损坏的情况，尤其适合需要定期拆解维护的内部结构连接场景。

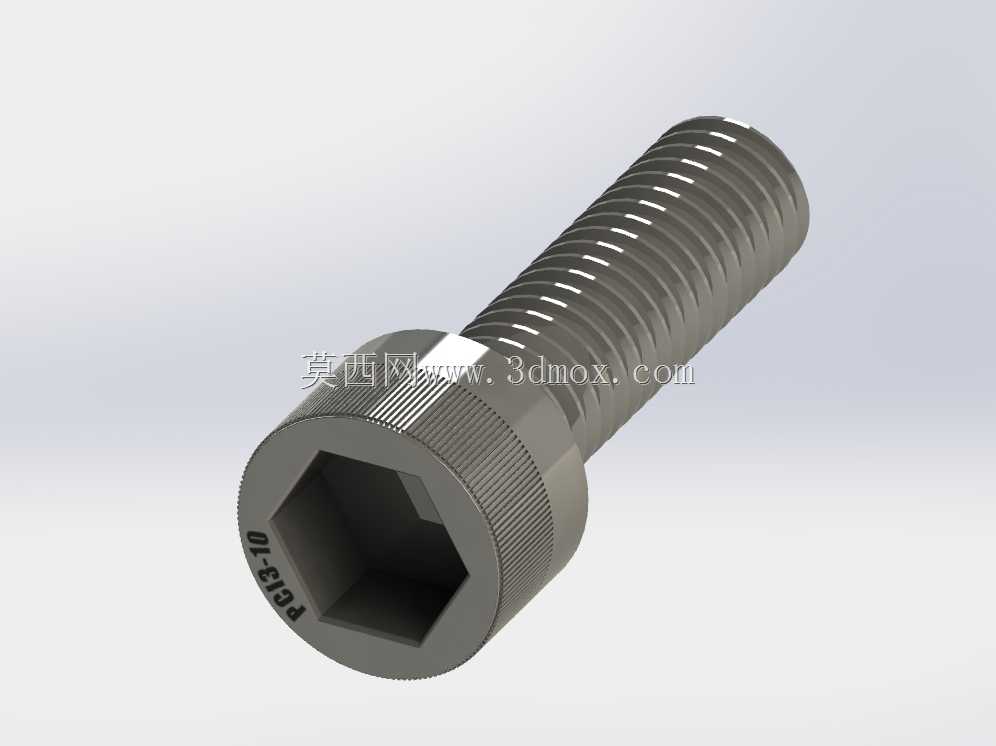

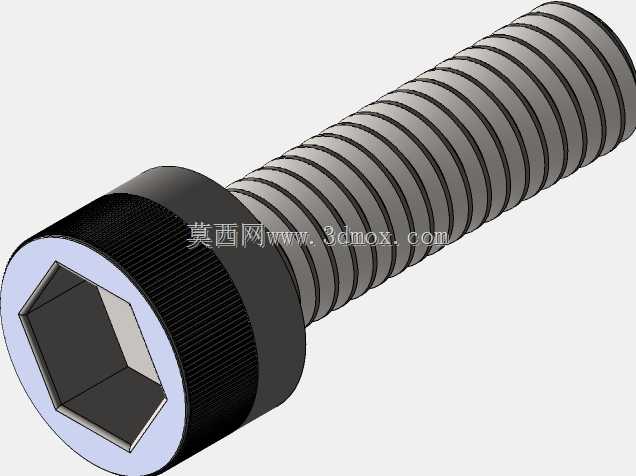

　　从结构设计细节来看，这款螺丝的头部采用标准圆柱头构型，头部外圆做了细密的滚花处理，这处细节很多新手建模时容易忽略，实际生产里滚花的作用是当螺丝处于预拧阶段、还没用到内六角扳手的时候，操作人员可以直接用手指捏住头部滚花位置拧入螺纹孔，完成初步定位，不需要一开始就借助工具，在狭小装配空间里能大幅提升装配效率。头部的内六角驱动槽尺寸严格匹配对应M3螺丝的标准扳手规格，槽深做了合理控制，既保证扳手插入后有足够的咬合深度不会打滑脱出，也不会因为槽深过大削弱头部的结构强度，避免拧紧时头部出现开裂问题。

　　螺纹部分采用标准公制粗牙构型，M3规格的粗牙螺距适配绝大多数薄板、塑料件、轻金属件的预制螺纹孔，不需要额外定制细牙螺纹就能满足常规的连接锁紧需求。螺杆部分做了半螺纹设计，靠近头部的位置预留了一段光杆，这种设计在实际装配时非常实用：当两个被连接件需要精准定位的时候，光杆段可以穿过其中一个零件的光孔，和孔壁形成小间隙配合，锁紧后两个零件不会因为螺纹间隙出现横向窜动，比全螺纹螺丝的定位精度高不少，尤其适合小型电子变压器的铁芯叠片固定、PCB板和安装支架的连接这类对装配位置精度有一定要求的场景。

　　做三维建模的时候，这类标准件的建模逻辑不能只照着外观画外形，必须考虑实际安装的边界尺寸：头部的外径、头部高度要严格对应标准参数，避免装配时出现头部沉孔放不下、或者头部突出安装面过多干涉周边零件的问题；螺杆的长度要结合被连接件的总厚度计算，确保拧入螺纹孔后有足够的啮合扣数，同时不会出现螺杆顶到螺纹孔底部的假锁情况；螺纹起止端要做合理的收尾过渡，不能出现锋利的锐边，否则实际装配时容易刮伤被连接件的孔壁，甚至在拧入时切下多余碎屑掉落到设备内部造成短路隐患。头部端面的标识区域做了平整处理，实际生产中会在这里打上牌号、强度等级标识，建模时预留出这个平面，后续做工程图或者生产渲染的时候就能直接添加对应标识，不需要再二次修改模型。

　　在实际选型应用中，这类M3内六角螺丝的适配场景非常灵活：如果是固定塑料壳体，可以搭配平垫增大接触面积，避免锁紧时压强过大压裂塑料件；如果是有震动的应用场景，比如小型风机、振动送料轨道的固定，可以搭配弹垫或者涂覆螺纹锁固胶，防止长期运行后螺丝松动；如果是需要经常拆装的维护点位，要注意螺杆拧入深度不能过深，否则反复拆装会磨坏内螺纹，尤其是在铝型材、塑料这类软材质基体上安装时，要合理控制拧入深度，一般保证螺纹啮合长度在2到3倍公称直径就能满足锁紧强度要求。建模时还要注意螺纹的收尾部分，不能把螺纹一直做到头部下方，要留出足够的退刀槽位置，和实际机加工的工艺匹配，不然做出来的模型看着外形对，实际生产时根本没法加工，属于脱离工艺的无效建模。
