12V直流小型电磁锁结构设计

　　在门禁控制、小型设备舱门启闭、自动化设备安全防护门这类需要电控启闭锁止的场景里，小型直流电磁锁是应用频次极高的执行部件，这款12V供电的小型电动锁，正是针对这类小空间安装、低电压供电的使用需求做的结构设计。从实际使用场景来看，这类电磁锁常被用在储物柜电控门、小型工控设备检修门、智能快递格口、弱电箱防护门这类位置，不需要大的锁止拉力，但要求响应速度快、供电适配常规低压直流回路，安装后不能突出安装面过多，避免干涉门体开合或者周边走线。

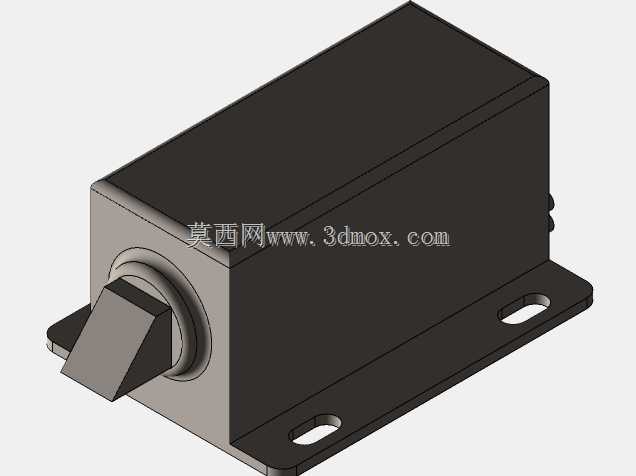

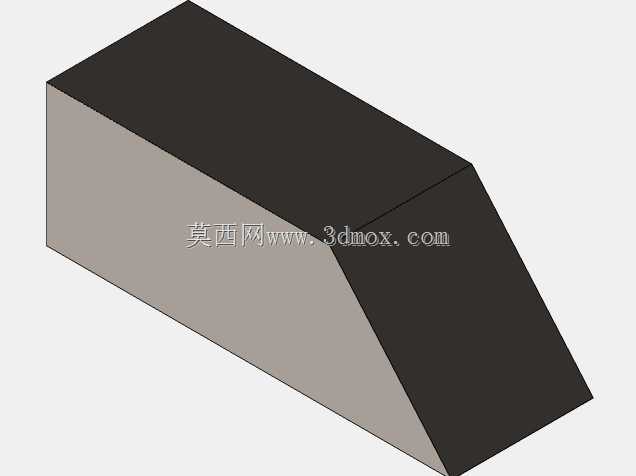

　　从功能特性上看，这款锁采用电磁驱动的锁舌伸缩结构，通电后电磁线圈产生磁吸力带动内部衔铁动作，克服复位弹簧弹力将锁舌收回，实现解锁动作；断电后复位弹簧推动锁舌伸出，完成锁止，属于常闭型锁具，符合多数安全防护场景的失效安全要求——即回路断电时门体自动锁闭，避免意外开启带来的安全隐患。锁舌采用楔形导向头设计，门体闭合时不需要完全对齐锁孔，锁舌斜面接触门体锁扣位置时会被压回，待门体完全到位后自动弹出卡合，降低了门体安装对位的精度要求，适配现场安装时的公差累积。

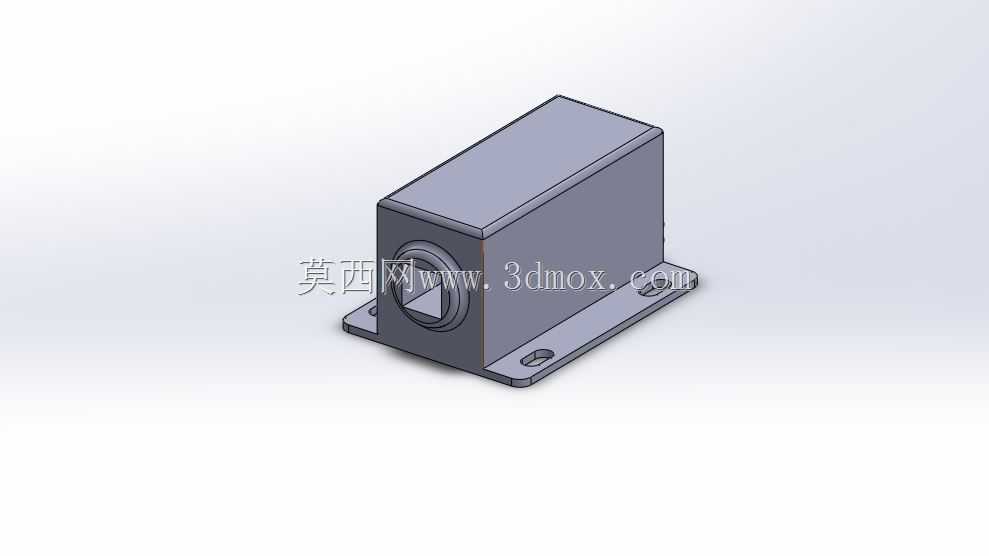

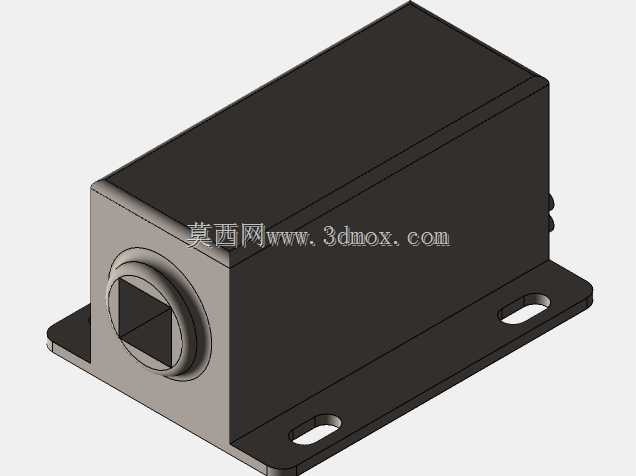

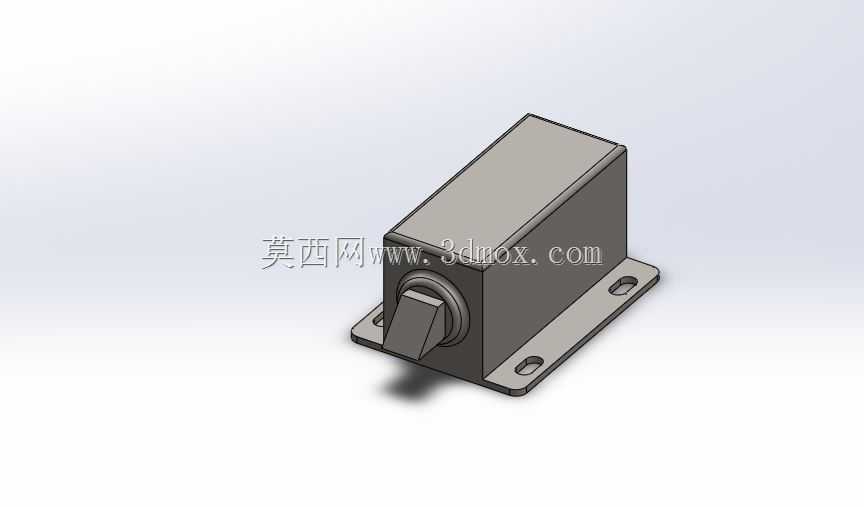

　　设计过程中首先考虑的是安装边界的适配性，整体壳体采用矩形方块结构，底部延伸出带两个安装孔的固定法兰，安装孔为长圆形设计，允许安装时在前后方向做一定的位置调整，抵消安装板开孔的位置误差。壳体整体做了圆角过渡，没有尖锐棱角，避免安装和维护过程中划伤操作人员或者周边线缆。锁舌伸出方向正对法兰安装面的垂直方向，锁舌行程控制在合理范围，既保证足够的锁合深度防止门体受外力意外脱开，又不会因为行程过长导致线圈功耗增加、响应速度变慢。内部结构上，线圈骨架采用耐高温绝缘材质，衔铁与锁舌采用刚性连接，减少传动间隙带来的锁舌晃动，同时在锁舌与壳体的配合位置设置了耐磨导向套，长期反复伸缩不会出现卡滞、偏磨的问题，延长使用寿命。

　　从安装尺寸来看，整体壳体宽度和高度都控制在极小的范围内，适合安装在门框侧边的窄小空间里，不需要在门体或者门框上开过大的安装槽，对原有门体结构的破坏程度低。底部法兰的安装孔间距符合常规小型五金件的安装孔位规范，可以直接替换同规格的老式机械电控锁，不需要重新打孔调整安装位置，降低现场改造的工作量。接线位置设置在壳体尾部，预留了足够的线缆弯折空间，接线后可以直接隐藏在门框内部，不会外露影响外观或者被外力扯断。

　　在结构细节处理上，壳体上下盖采用卡扣加螺丝的双重固定方式，既方便生产组装时的内部线圈、弹簧、衔铁部件的装配，也能保证长期使用过程中壳体不会因为振动出现松脱。锁舌表面做了防锈处理，在潮湿的弱电井、户外储物柜这类场景下使用也不会出现锈蚀卡滞的问题。线圈的供电参数匹配12V直流供电回路，可以直接对接常规门禁电源、PLC直流输出端口、小型设备的控制回路，不需要额外加装电压转换模块，简化了外围电路的设计。

　　实际选型使用时，需要注意安装位置的锁合面间隙不能过大，否则锁舌无法有效卡入锁扣，会出现锁止失效的问题；同时供电回路需要匹配对应的电流参数，避免线径过小导致线圈两端电压不足，出现解锁无力、锁舌无法完全收回的情况。这款锁的结构设计没有多余的冗余部件，所有结构都围绕小空间安装、可靠锁止、快速响应这几个核心需求展开，没有为了外观增加不必要的装饰结构，完全偏向工业实用场景的使用需求，三维建模过程中对内部配合间隙、安装孔位公差、锁舌行程都做了精准的参数设定，导入装配体时可以直接做干涉检查，模拟门体开合过程中的锁止动作，验证安装位置的合理性，减少实物打样后的调整工作量。
