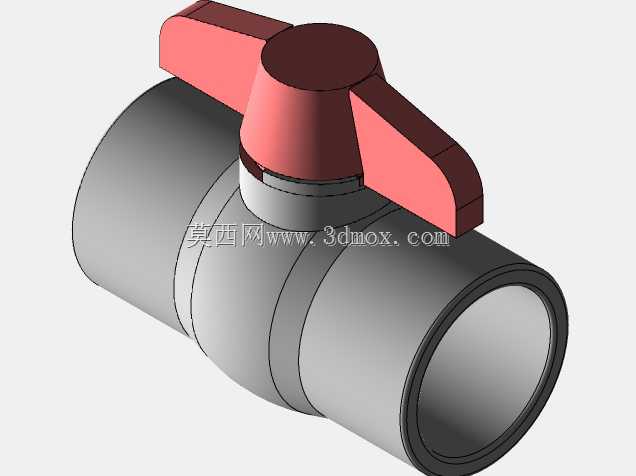

PVC直通式手动球阀三维结构设计

　　这款PVC球阀的三维建模完全围绕民用给排水、小型化工流体输送、农用灌溉管路的实际使用需求展开，在建模初期就充分考虑了塑料阀门的成型工艺特性与现场安装的操作边界。从应用场景来看，这类球阀主要适配低压常温的流体管路系统，常见于家装水路改造、泳池水循环管路、小型污水处理支路、园林灌溉管网以及腐蚀性较弱的化工试剂输送支路，相比金属球阀，PVC材质的阀体自重更轻，耐弱酸弱碱腐蚀的表现更适配民用与小型工业场景的使用需求，同时安装时不需要做复杂的防腐处理，后期维护成本更低。

　　从功能特性上看，这款采用直通式流道设计的手动球阀，开关行程仅需将手柄旋转90度即可完成全开到全关的状态切换，流道内部没有多余的节流结构，全开状态下流体阻力极小，不会出现明显的压降，适合对管路流量损失要求较低的场景。手柄采用蝶形双翼结构，建模时特意加大了手柄的力臂长度，操作人员不需要借助额外工具，徒手就能完成开关操作，即使手上沾有水渍或者少量油污，也能稳定施力，不会出现打滑的情况。手柄与阀芯的连接位置做了扁位定位结构，装配时不需要额外做角度校准，手柄的指向就可以直接对应阀门的开关状态，手柄与管路轴线平行时为全开状态，垂直时为全关状态，现场巡检时可以快速判断阀门工况，不需要额外加装状态标识。

　　设计思路上，整个阀体采用一体式注塑成型的结构逻辑，建模时将阀体的壁厚做了均匀化处理，避免出现壁厚差过大导致注塑成型时产生缩痕、内应力集中的问题，两端的连接部位采用标准的PVC粘接承口结构，承口的深度与内径公差完全适配通用PVC管材的外径尺寸，安装时只需要在承口内壁与管材外壁涂抹专用PVC粘接剂，插入后静置固化即可完成密封，不需要额外加装密封垫片，也不需要做螺纹套丝操作，现场安装效率比螺纹连接的金属阀门高40%以上。阀芯采用球体结构，与阀体之间的密封面做了圆弧过渡处理，建模时预留了密封件的安装槽位，密封件采用弹性橡胶材质，装配后可以在低压状态下依靠流体自身压力实现自紧密封，压力越高密封性能越好，不会出现低压渗漏的问题。阀杆与阀体的连接位置做了多层密封结构，最外侧设置了防尘挡圈，可以阻挡管路外部的灰尘、泥沙进入阀杆摩擦副，避免长期使用后阀杆转动卡涩，中间层设置了两道O型密封圈，即使长期使用出现轻微磨损，也可以通过拧紧阀杆压盖来补偿密封压缩量，不需要整体更换阀门。

　　从外形尺寸与安装边界来看，这款球阀的结构长度完全参照通用PVC球阀的安装尺寸标准，两端承口的同轴度在建模时做了严格约束，装配后不会出现管路错位的问题，阀体的最大外径控制在合理范围内，安装时不需要在管路上预留过大的操作空间，即使是在管路排布密集的管道井、设备夹层内，也能顺利完成安装。手柄的旋转半径做了优化，当阀门处于全开或者全关状态时，手柄不会突出到阀体的安装投影范围之外，避免相邻管路的部件对手柄操作造成干涉，同时手柄的顶部高度也做了控制，不会因为阀门安装位置靠近墙面或者顶板，导致手柄无法完成90度旋转操作。整个模型的建模过程完全遵循实际生产的装配逻辑，所有零件之间的配合间隙都按照塑料件的公差要求做了预留，既不会出现间隙过大导致的装配松动，也不会因为间隙过小导致装配时出现零件胀裂的问题，阀体的外表面没有多余的凸起结构，外壁做了圆弧过渡，既可以提升注塑成型时的熔体流动性，也能避免安装时尖锐边角划伤操作人员。在流道的设计上，球体的通孔直径与连接管材的内径保持一致，全开状态下整个管路的通径没有突变，流体经过阀门时不会产生紊流，也不会在流道内部形成滞留区，长期输送含有少量固体杂质的流体时，也不容易出现积渣堵塞的问题。
