DN15英寸内螺纹手动球阀结构设计

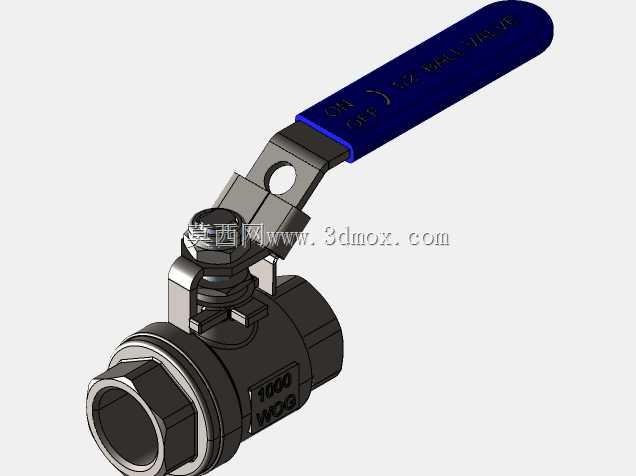

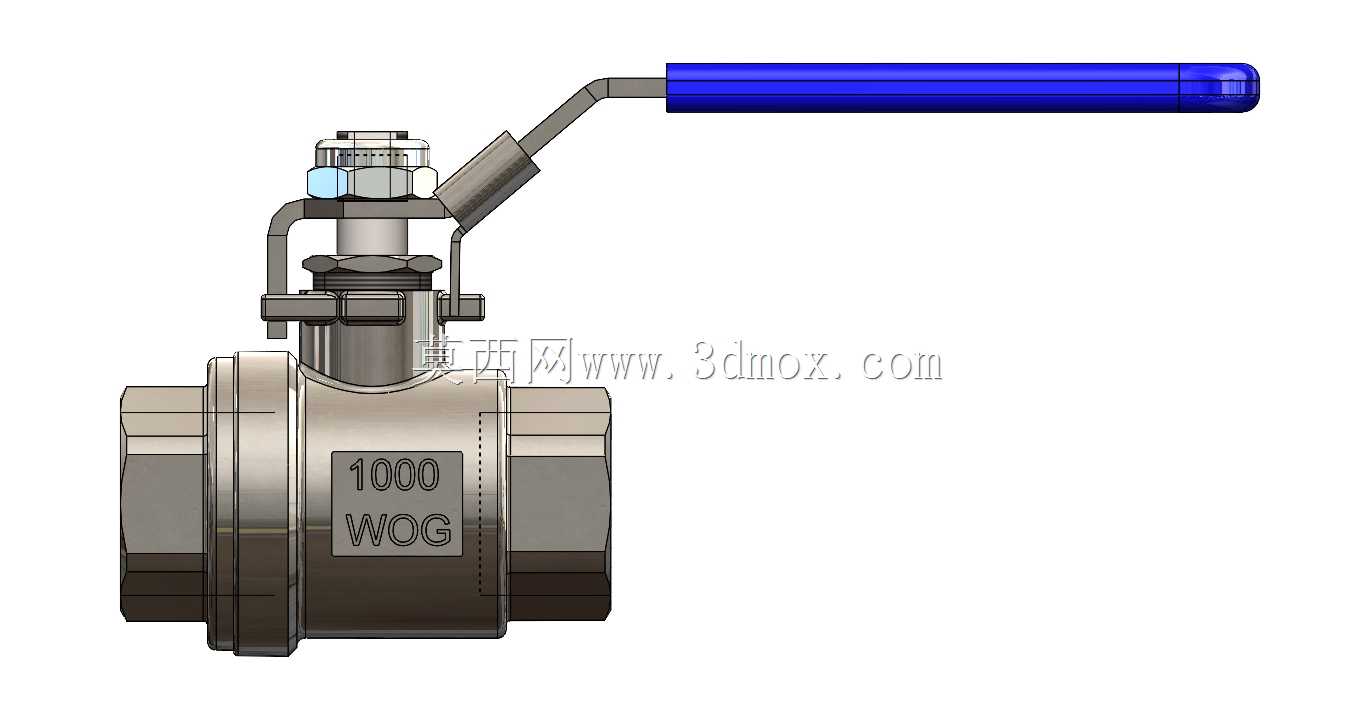

　　这款DN15规格的手动球阀，核心适配公称通径15毫米的流体输送管路，也就是日常工程里常说的4分管路，连接端采用内螺纹结构，可直接与同规格外螺纹管路旋合对接，无需额外焊接法兰，安装拆卸效率较高，在民用给排水、小型化工支路、气动控制回路、液压辅助管路、暖通空调支管等场景中应用广泛。从结构设计来看，该球阀采用浮动球结构设计，球体为直通式通孔，流道与管路内径保持一致，介质流经时的压力损失极小，不会出现明显的截流紊流现象，适合输送水、压缩空气、低压油品、惰性气体等多种洁净介质，适用工作压力等级对应阀体上标注的1000WOG标准，也就是1000PSI的水、油、气通用压力等级，换算为公制单位约6.9MPa，可覆盖绝大多数中低压管路的工况需求。

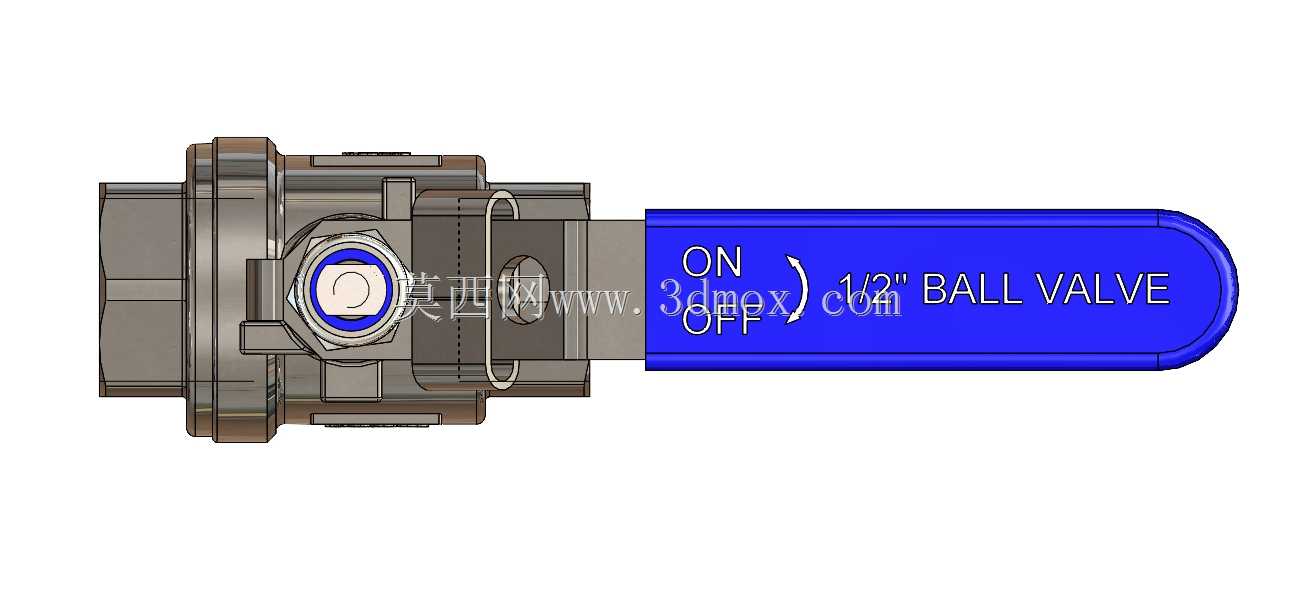

　　操作端采用加长杠杆式手柄，手柄包覆蓝色防滑绝缘层，操作时的力臂长度经过优化，只需施加较小的手动力即可实现阀门的90度快速启闭，手柄在全开和全关位置均设置有限位结构，可避免操作过位导致的密封面磨损，同时手柄的朝向可直观反馈阀门的启闭状态，管路巡检时无需额外检测即可判断阀门通断，大幅降低现场运维的误操作概率。密封结构上，球体两侧采用聚四氟乙烯阀座密封，密封面贴合均匀，启闭扭矩稳定，在长期使用后出现密封磨损时，可通过调整阀杆处的压紧螺母补偿密封预紧力，延长整阀的使用寿命，无需整体更换阀门。阀杆采用下装式防飞出结构，即使在阀杆填料压盖松动的情况下，管路内部压力也不会将阀杆顶出造成介质泄漏，符合管路阀门的安全设计要求。

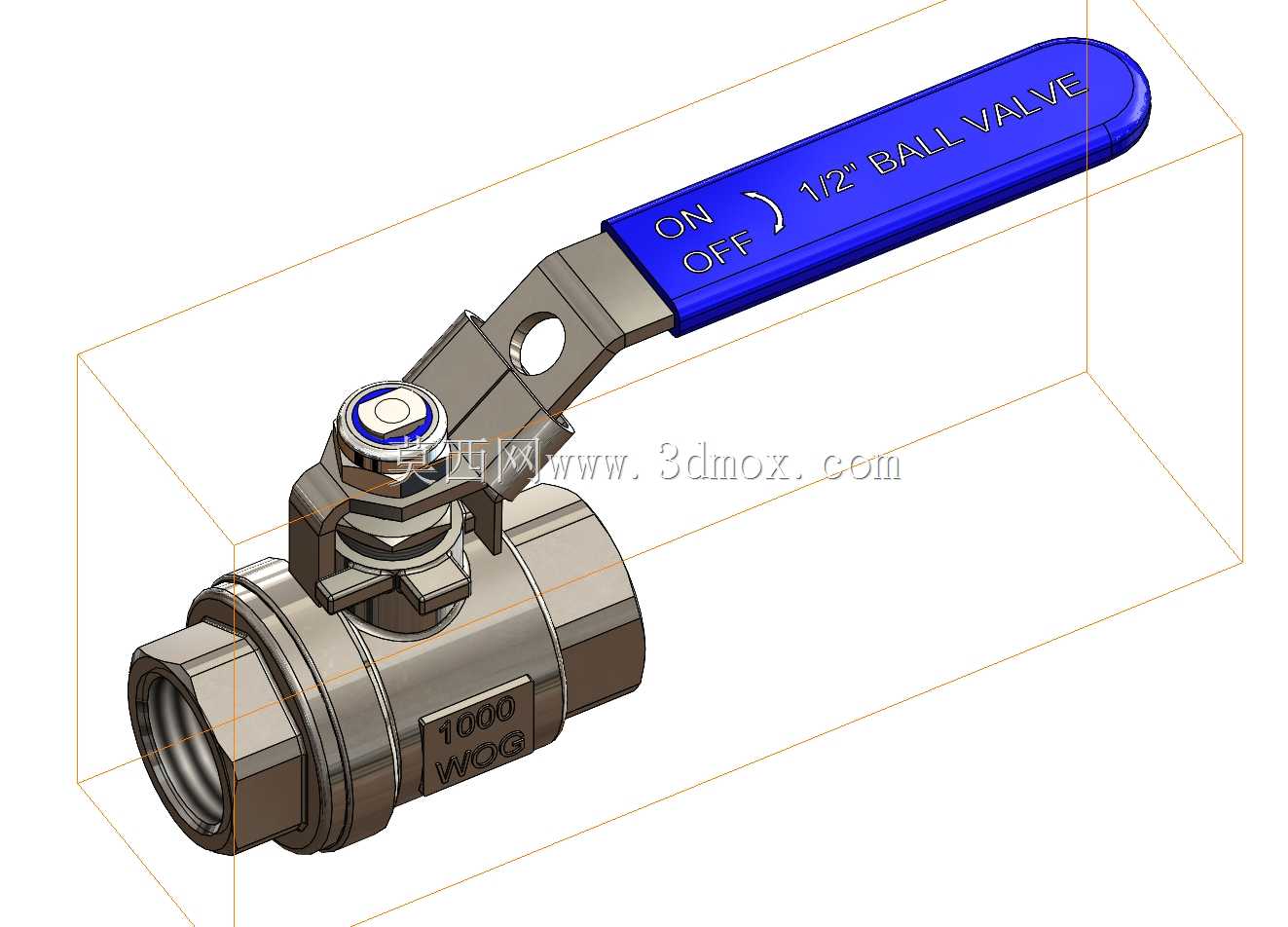

　　从安装边界来看，该球阀的整体结构紧凑，两端内螺纹的同轴度公差控制在0.1毫米以内，安装后不会出现管路别劲的问题，手柄的转动空间预留充足，在贴近墙面或设备侧壁的狭窄安装空间内，也能完成全行程的启闭操作，不会出现手柄与周边结构干涉的情况。建模过程中，对阀体的铸造圆角、螺纹退刀槽、阀杆与填料接触段的表面粗糙度、球体的圆度公差等细节都做了还原，所有配合面的尺寸公差均参照通用阀门的行业标准设定，可直接用于管路系统的装配干涉检查、运维模拟、产品展示等场景，也可作为同类型阀门改型设计的基础模型，调整通径、连接方式、密封材质等参数即可衍生出不同工况适用的球阀产品。

　　在实际工程选型中，该规格球阀常作为支路终端控制阀使用，比如设备冷却水的进水支路、气动系统的分支气路、小型储罐的排污口控制等场景，相比同通径的闸阀、截止阀，它的启闭速度更快，流阻更小，结构长度更短，在空间受限的安装场景下优势尤为明显。设计时还考虑了日常维护的便利性，整阀的拆解无需专用工具，只需拆下手柄处的固定螺母，即可依次取出填料压盖、阀杆、球体等零部件，更换密封件或清理阀腔内部杂质的操作十分简便，适合非专业运维人员的日常检修作业。
