DN25 800# NPT内螺纹手动球阀结构设计

　　这款手动球阀的设计适配公称通径DN25、压力等级800磅级的NPT螺纹连接管路场景，在石化小口径工艺支管、液压站高压油路、工业气体输送支管、消防高压供水支路等场景中应用广泛，核心作用是实现管路内介质的通断截断，相比同口径闸阀、截止阀，它的流道阻力更小，开关行程更短，带压操作的力矩更均衡，适合需要频繁开关或者紧急切断的工位。从结构设计逻辑来看，这款球阀采用浮动球结构设计，球体在介质压力作用下会向出口侧阀座产生微量位移，保证密封面的紧密贴合，相比固定球结构，DN25这个小口径规格用浮动球结构可以大幅简化零件数量，降低加工与装配成本，同时满足800磅级的高压密封要求。

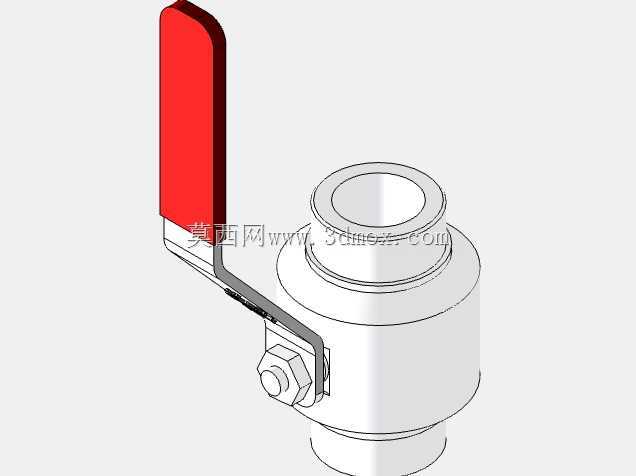

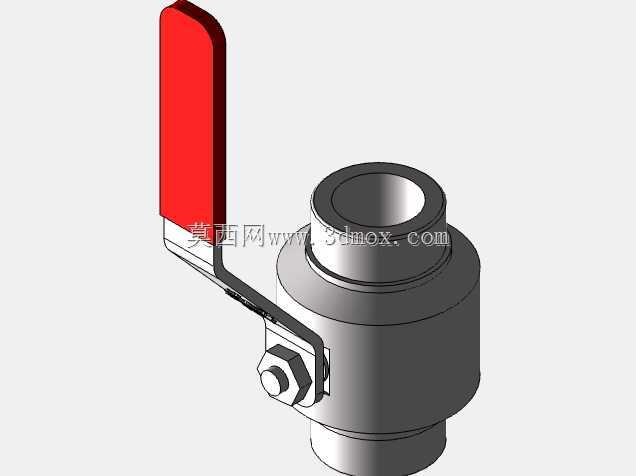

　　手柄采用加长杠杆式设计，红色的手柄套一方面符合工业阀门的安全色标规范，操作人员可以远距离快速识别阀门开关状态，另一方面加长的力臂可以降低带压操作时的手动力矩，即使在管路满压状态下，操作人员无需借助加力杆也能完成开关动作，手柄与阀杆的连接采用扁方定位结构，装配时直接套入后用锁紧螺母固定，避免长期开关操作后手柄与阀杆之间出现打滑空程。阀杆采用下装式防飞出结构设计，即使在阀杆密封失效、阀腔内部压力异常升高的情况下，阀杆也不会被内部压力顶出造成介质泄漏，这一结构符合高压工业阀门的安全设计规范，阀杆与阀体之间的密封采用多层填料组合结构，既可以耐受常规的矿物油、水、压缩空气等介质，也能适配部分弱腐蚀性化工介质，填料压盖采用侧面螺栓锁紧，维护时不需要拆卸整个阀门就能完成填料更换，降低现场运维的工作量。

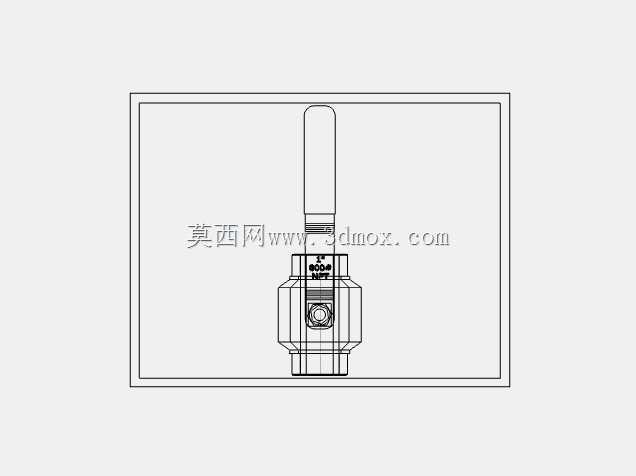

　　两端的NPT锥管螺纹连接形式，适配现场常用的锥管螺纹安装工艺，安装时不需要额外搭配法兰片，直接在管螺纹上缠绕密封带或者涂覆密封胶就能拧紧密封，适合小口径高压管路的紧凑安装场景，相比法兰连接的同参数球阀，这款螺纹连接球阀的安装空间占用更小，不需要预留法兰螺栓的操作空间，在设备内部的密集管路排布场景中优势明显。从安装边界尺寸来看，这款球阀的结构长度符合小口径高压螺纹球阀的常规尺寸规范，两端螺纹的有效旋合长度满足NPT螺纹的密封要求，安装时不需要额外调整管路间距，直接替换同参数的老旧螺纹球阀即可完成备件更换。球体采用通径设计，流道内径与管路通径基本一致，介质流经阀门时不会产生明显的节流压降，也不容易在阀腔内部残留介质，对于输送洁净介质或者需要定期吹扫的管路来说，这种全通径设计可以避免介质残留造成的管路污染，也能降低吹扫时的阻力。阀体与侧盖的连接采用螺纹加密封焊的结构形式，在800磅级的高压工况下，螺纹连接承担主要的结构锁紧力，密封焊缝则杜绝连接位置的外泄漏风险，相比螺栓连接的侧盖结构，这种结构的外形更规整，没有突出的螺栓头，在狭小空间安装时不会与周边管路或者设备结构产生干涉。

　　手柄的旋转角度设置为90度，开关位置都设置了机械限位，操作人员转动手柄到限位位置就可以确认阀门处于全开或者全关状态，不需要额外观察阀位指示，降低误操作的概率，手柄的安装方向可以根据现场操作空间调整，松开锁紧螺母后就可以将手柄调整到最适合操作的角度再锁紧，适配不同安装朝向的管路场景。在实际选型应用中，这款球阀适合介质温度在常规金属密封或者软密封允许范围内的工况，针对不同的介质特性可以更换对应材质的阀座密封件，比如输送高温介质时可以选用金属硬密封结构，输送腐蚀性介质时可以更换对应耐蚀材质的球体与阀体内衬，基础结构不需要做大幅改动就能适配不同的工况需求，这种模块化的设计思路也降低了后续衍生型号的开发成本。从建模细节来看，这款球阀的所有配合尺寸都按照实际加工公差要求设置，比如球体与阀座的配合间隙、阀杆与填料函的配合公差、螺纹连接的旋合长度都符合机械加工的工艺要求，不会出现无法加工或者装配干涉的问题，所有棱角位置都设置了符合工艺要求的倒角或者圆角，既避免加工时的应力集中，也能去除锐边防止安装运维时划伤操作人员。
