5吨级对位传动机构三维结构设计

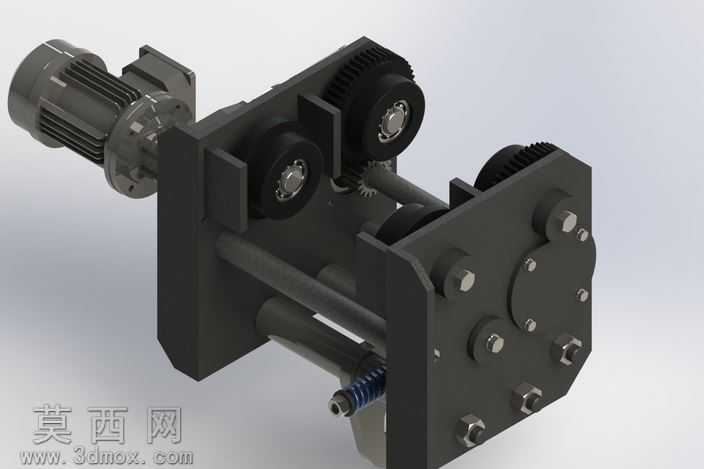

本作品为5吨级对位工况使用的传动执行机构三维建模成果，建模过程中严格遵循重载机械的设计规范，对每一处结构细节做了精准还原。整体建模从动力输入单元开始搭建，首先完成驱动电机的模型构建，还原了电机壳体的散热筋结构、输出轴端的连接法兰、端盖的紧固螺栓排布细节，确保动力输入端的安装匹配度符合实际装配要求。传动部分重点还原了多级齿轮啮合结构，对主动齿轮、从动齿轮的齿形参数、轮毂厚度、键槽位置做了精准建模，同时还原了齿轮旁侧的张紧轮组件，包括张紧轮的轴承安装位、调节螺杆的螺纹结构、弹簧预紧组件的细节，保证传动路径的张紧调节功能在模型中完整体现。机构的主体支撑框架采用厚板拼接结构建模，还原了侧板的安装定位孔、导向轴的固定座、端盖的螺栓连接点位，每一处紧固螺栓都按照实际规格绘制了螺头、螺杆的细节，还原了螺栓与安装孔的配合间隙。导向轴部分做了光轴的表面质感处理，还原了轴端的挡圈安装槽、轴与支撑座的配合台阶结构，确保导向组件的滑动支撑功能在结构上逻辑自洽。模型渲染阶段采用金属材质为主的材质方案，对电机壳体做了铸铁哑光质感处理，齿轮部分做了淬火钢的金属光泽处理，支撑侧板做了发黑处理的哑光金属质感，螺栓、弹簧等标准件分别对应做了镀锌、弹簧钢的材质区分，渲染时采用柔和的工业产品打光方案，突出各部件的结构轮廓与装配关系，避免过强反光遮挡结构细节。设计思路上围绕5吨重载对位的工况需求，将动力输入、齿轮减速、张紧调节、导向支撑、预紧缓冲等功能模块集成在紧凑的框架结构内，各部件的装配层级清晰，既保证了重载传动所需的结构强度，也预留了对位调节所需的活动余量，模型可直接用于结构验证、装配干涉检查以及工况模拟演示，完整还原了现场使用的对位传动机构的全部结构特征。
