双缸并列式斯特林动力装置结构设计

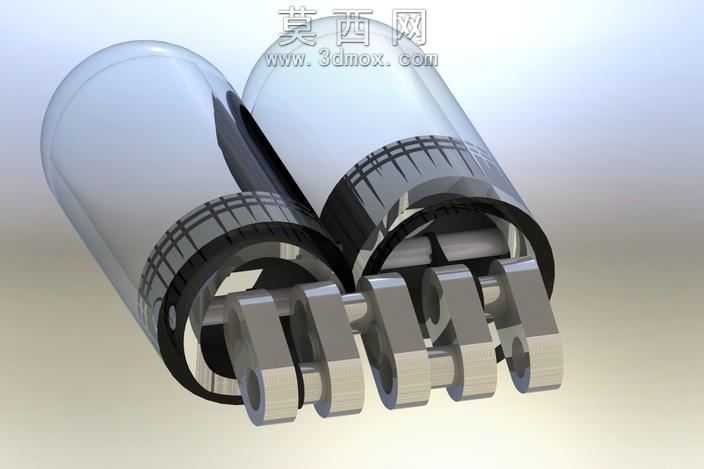

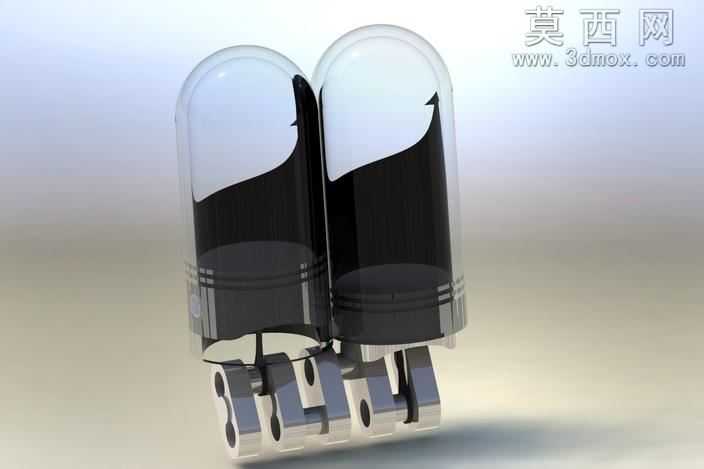

本作品为双缸并列布局的斯特林发动机三维结构设计，采用SolidWorks完成全参数化建模，整体围绕斯特林循环的外燃做功原理展开结构规划，通过对称式双缸排布提升动力输出的平顺性，降低单缸结构的做功脉冲波动。建模过程中首先完成核心动力转换组件的搭建：针对双缸共用的曲轴结构，采用多段偏心轴段的参数化绘制，严格匹配两个动力缸的相位差要求，确保两个置换活塞与动力活塞的运动时序完全符合斯特林循环的热力过程需求；曲柄连杆部分采用分体式装配建模，分别完成连杆大头、杆身、小头的结构绘制，通过配合约束模拟真实的铰接运动关系，预留合理的装配间隙避免运动干涉。缸体部分采用透明可视化设计思路，将气缸外壁设置为高透玻璃材质，既可以直观展示内部活塞、回热器等核心组件的排布结构，也便于后续运动仿真时观察内部工质的流动路径与活塞运动状态；缸体端部的密封端盖采用带防滑纹理的金属材质设计，表面滚花纹理通过凹凸贴图与实体纹理特征结合实现，还原真实零件的加工质感，同时端盖上预留密封件安装槽、紧固件孔位，符合实际发动机的密封装配要求。曲轴输出端的配重块采用对称式结构设计，建模时通过质量属性计算调整配重块的外形尺寸，平衡双缸往复运动产生的惯性力，提升整机运转的稳定性；各运动副之间均按照机械设计标准设置公差配合，活塞与缸壁之间预留活塞环安装位，曲轴与端盖之间设置轴承安装位，确保结构符合实际加工装配的工艺要求。渲染阶段采用工作室光照环境，金属零件赋予抛光不锈钢材质，通过调整反射率、粗糙度参数还原金属零件的机加工表面质感，透明缸体调整折射率与透光率，模拟高硼硅玻璃的光学效果，背景采用渐变浅灰底色突出主体结构，最终渲染效果清晰展现双缸斯特林发动机的整体布局与核心结构特征，完整呈现外燃式动力装置的机械设计逻辑。
