双位螺钉式接线端子结构设计

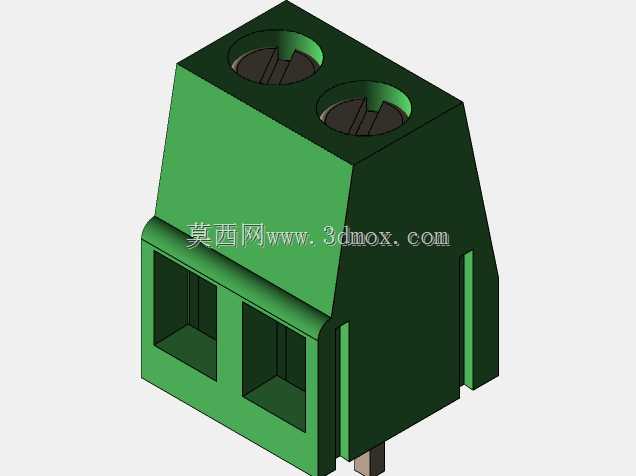

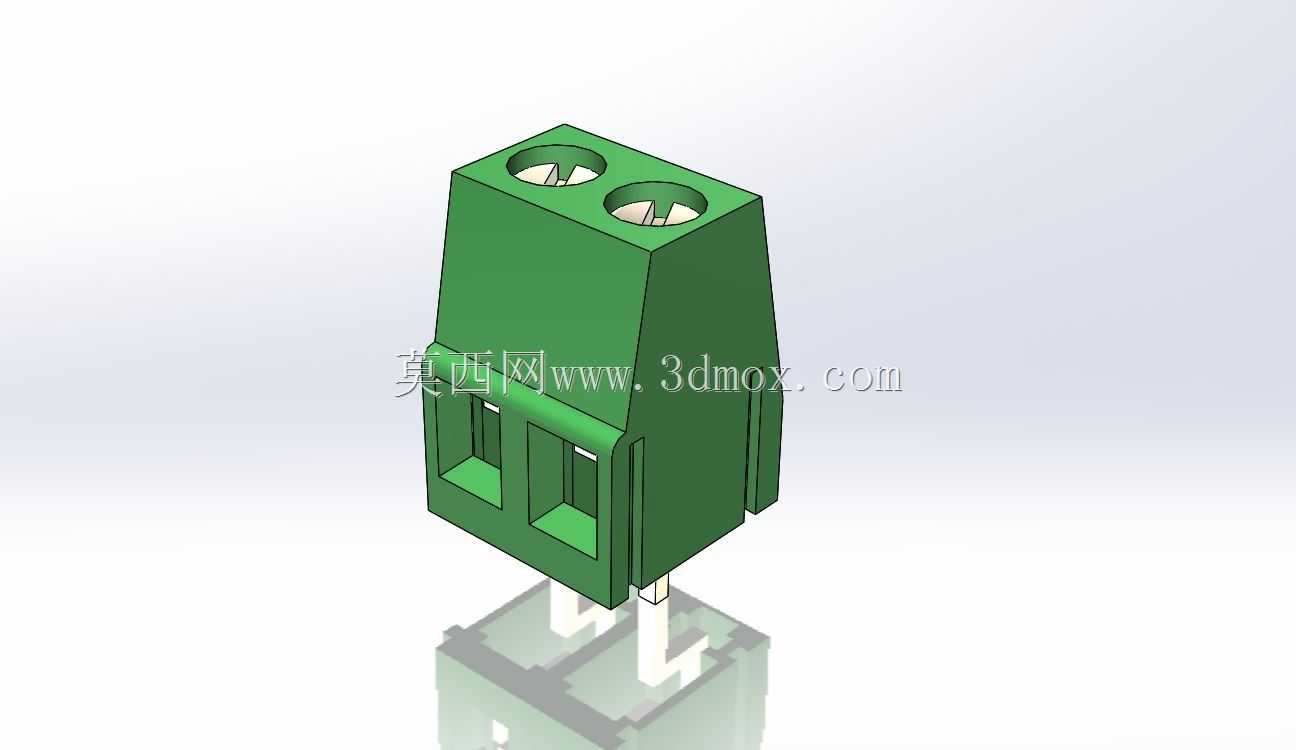

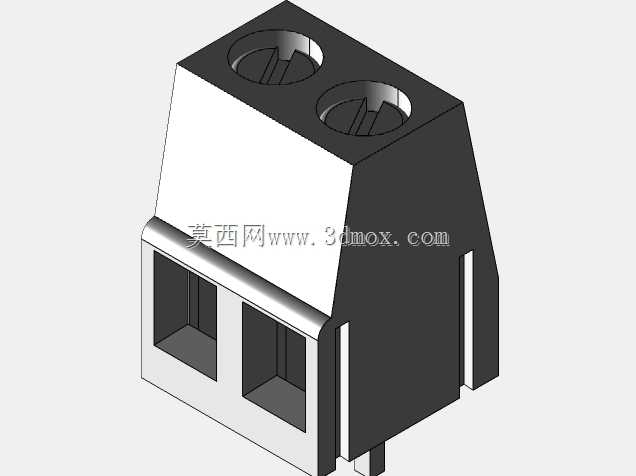

　　在低压电气柜、工业控制设备、小型电源模组的布线作业里，这类双位螺钉压接式接线端子是最常见的导线接续部件，日常选型时经常会碰到安装空间局促、导线拉脱力不足、相邻端子绝缘间隙不够的问题，这个模型的结构设计刚好对应了这类场景的实际需求。先从安装边界说起，这款端子采用直插式焊针固定，底部两根平行金属插针的中心距适配常规2.54mm间距的PCB焊盘，插针伸出本体底部的长度控制在3.2mm，刚好满足波峰焊的吃锡深度要求，不会因为插针过长导致焊锡溢出到端子本体底部，也不会因为插针过短造成焊接强度不足。端子本体的外形做了梯形收窄设计，顶部两个进线孔的中心距为5.0mm，对应型号里的间距参数，本体上部宽度比下部宽出1.2mm，刚好在相邻端子并排安装时形成0.8mm的绝缘隔离筋，不用额外加装隔片就能满足AC380V电压下的电气间隙要求，这点在密集布线的端子排设计里能省不少安装空间。

　　再看功能结构，顶部的两个铜质压线螺钉采用十字槽设计，螺钉底部的压片做了弧形防滑纹路，锁紧时能把剥好的线芯牢牢压在端子内部的导电铜条上，单孔最大能接入1.5平方毫米的多股铜芯线，锁紧扭矩控制在0.5N·m时就能达到120N的拉脱力，完全符合低压电气布线的拉力测试要求。端子本体采用PA66尼龙材质注塑成型，绿色的外壳配色是工控领域接线端子的通用标识色，材质阻燃等级达到V0级，长期工作温度能覆盖-40℃到120℃，不管是户外设备的低温环境还是电源柜内部的高温工况都能适配。本体两侧做了导向卡扣结构，多只端子并排拼接时，侧边的凸台和凹槽能精准嵌合，不会出现拼接错位导致的进线孔不对齐问题，拼接后的端子排整体直线度误差能控制在0.2mm以内，适配标准导轨安装或者PCB直接焊接两种固定方式。

　　设计思路上，这款端子没有多余的冗余结构，本体内部的导电铜条采用一体式冲压成型，没有拼接焊点，导电时的接触电阻能控制在5mΩ以内，大电流通过时的温升比拼接式铜条低8-10℃，长期通过10A电流时外壳表面温度不会超过60℃，不会出现烫坏周边导线绝缘层的问题。进线孔的入口处做了15度的倒角导向，穿线时不用刻意对准孔位，多股线的线芯不会被孔边刮散，能提升现场布线的作业效率。端子底部的插针和内部铜条采用铆压固定，铆接位置做了防松滚花，就算焊接时受热或者长期受振动影响，插针也不会和铜条出现松脱接触不良的问题。

　　实际应用中，这类端子经常用在小型开关电源、PLC扩展模块、传感器接线盒这类设备上，相比插拔式端子，螺钉压接的方式抗振动性能更好，在有设备振动的工况下不会出现接触松脱的问题，相比大电流的栅栏式端子，它的体积更小，能节省PCB板上的安装空间。建模时特意还原了本体表面的脱模斜度、压线螺钉的槽口细节、侧边卡扣的配合间隙，不管是做设备的布线装配仿真，还是做端子排的干涉检查，都能直接调用，不用再二次修正结构细节。安装时需要注意，焊盘的孔径要比插针直径大0.2mm，焊接前要把端子完全贴平PCB表面，避免焊接后端子倾斜导致后续拼接时出现错位，锁紧螺钉时不要超过额定扭矩，不然会压断线芯或者滑牙损坏螺纹孔。
