1k至1M阻值PCB安装立体声旋转电位器

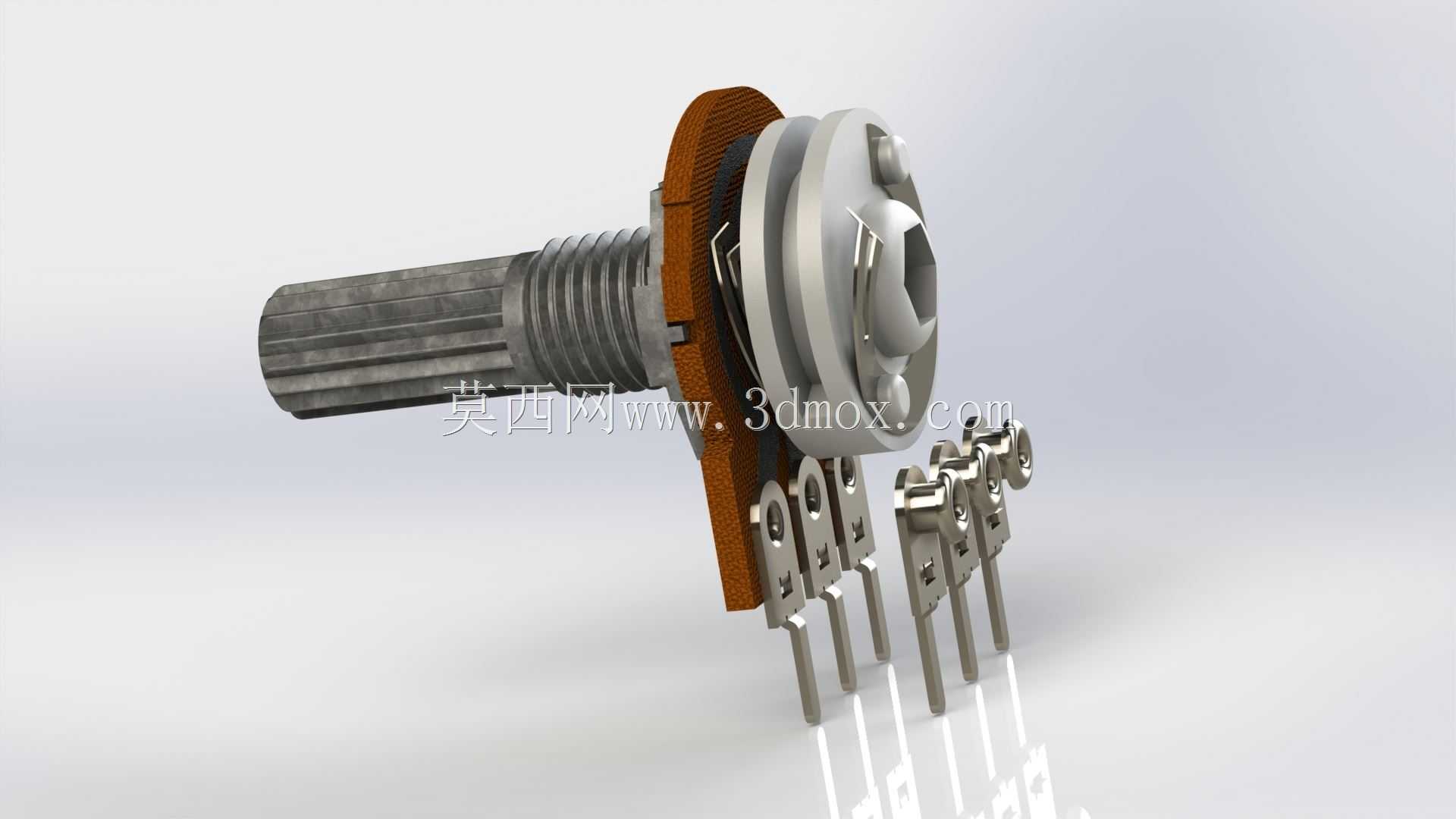

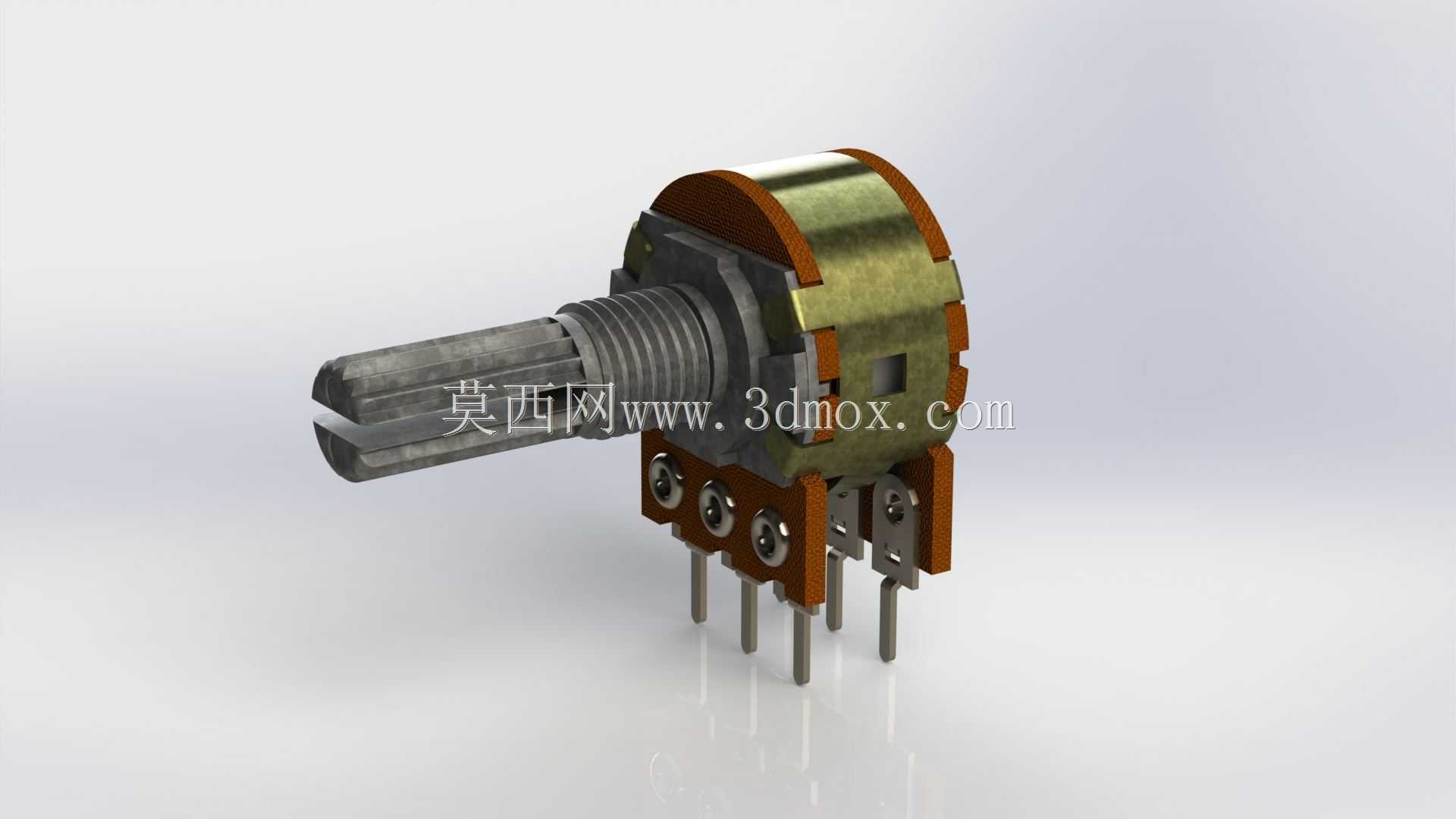

　　在消费类音频设备、小型工控调节面板、桌面型功放模组的电路设计环节，这类带PCB直插引脚的旋转电位器是信号调节回路里的核心被动元件，不同于面板安装用的带锁紧螺母长轴电位器，这款元件的引脚排布完全对应标准PCB焊盘孔位，不需要额外的飞线转接，波峰焊或者手工焊接都能直接完成装配，能大幅减少小批量产品组装时的接线工序。从实际选型适配的角度看，这款电位器的阻值覆盖范围从1kohm到1Mohm，同系列不同阻值的产品安装尺寸完全统一，做电路迭代时不需要修改PCB封装，只需要更换对应阻值的元件就能适配不同增益的前级电路，对于需要做产品系列化设计的工程师来说，能减少很多封装库维护和PCB改板的工作量。

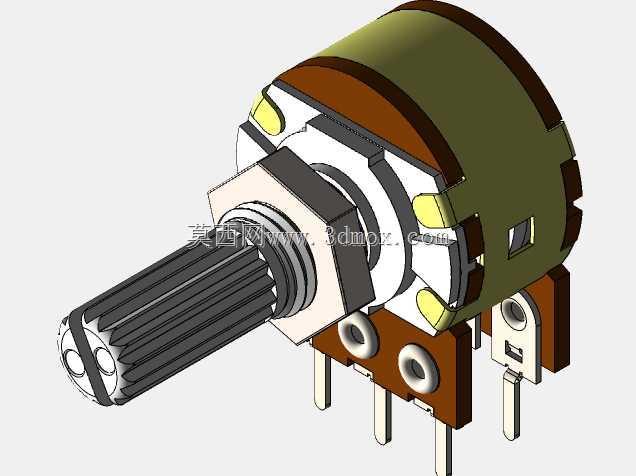

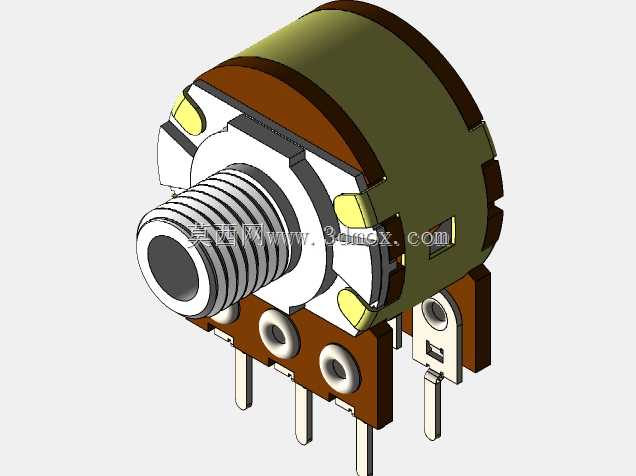

　　元件的旋转行程为300度，预留了正负5度的机械余量，不会出现转到极限位置时内部碳膜片被硬顶损坏的问题，日常调节时的阻尼手感均匀，没有段落卡顿的情况，适合做音量连续调节、模拟信号增益微调这类需要平滑控制的场景。耐压参数为150V，额定功率0.1W，公差控制在正负20%的区间，完全满足低压音频信号回路、小功率控制回路的使用要求，不会出现信号串扰、过压击穿的问题。从结构设计的细节来看，金属轴采用了标准的半圆开槽结构，配套的旋钮不需要做特殊的定制加工，市面上通用的塑料旋钮、金属旋钮都能直接卡装固定，轴套部分的六角螺母和定位垫片尺寸统一，做面板安装的辅助固定时，不需要额外开非标的安装孔。底部的直插引脚长度和间距符合常规PCB板的焊接要求，引脚根部做了应力释放的弯折处理，焊接时不会因为热传导或者外力拉扯导致内部碳膜接触片移位。元件的主体外壳采用金属包边加绝缘基材底座的结构，金属外壳可以起到一定的电磁屏蔽作用，减少周边功率元件对微弱音频信号的干扰，底座的绝缘材质可以避免引脚之间出现爬电短路的问题，在PCB上布局时，相邻焊盘之间只需要留常规的安全间距就可以满足安规要求。

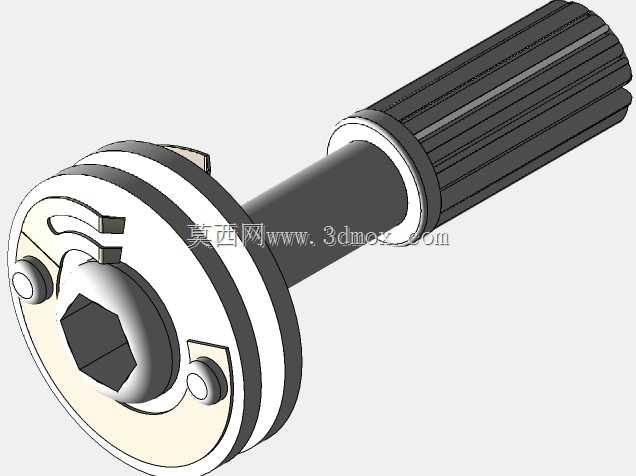

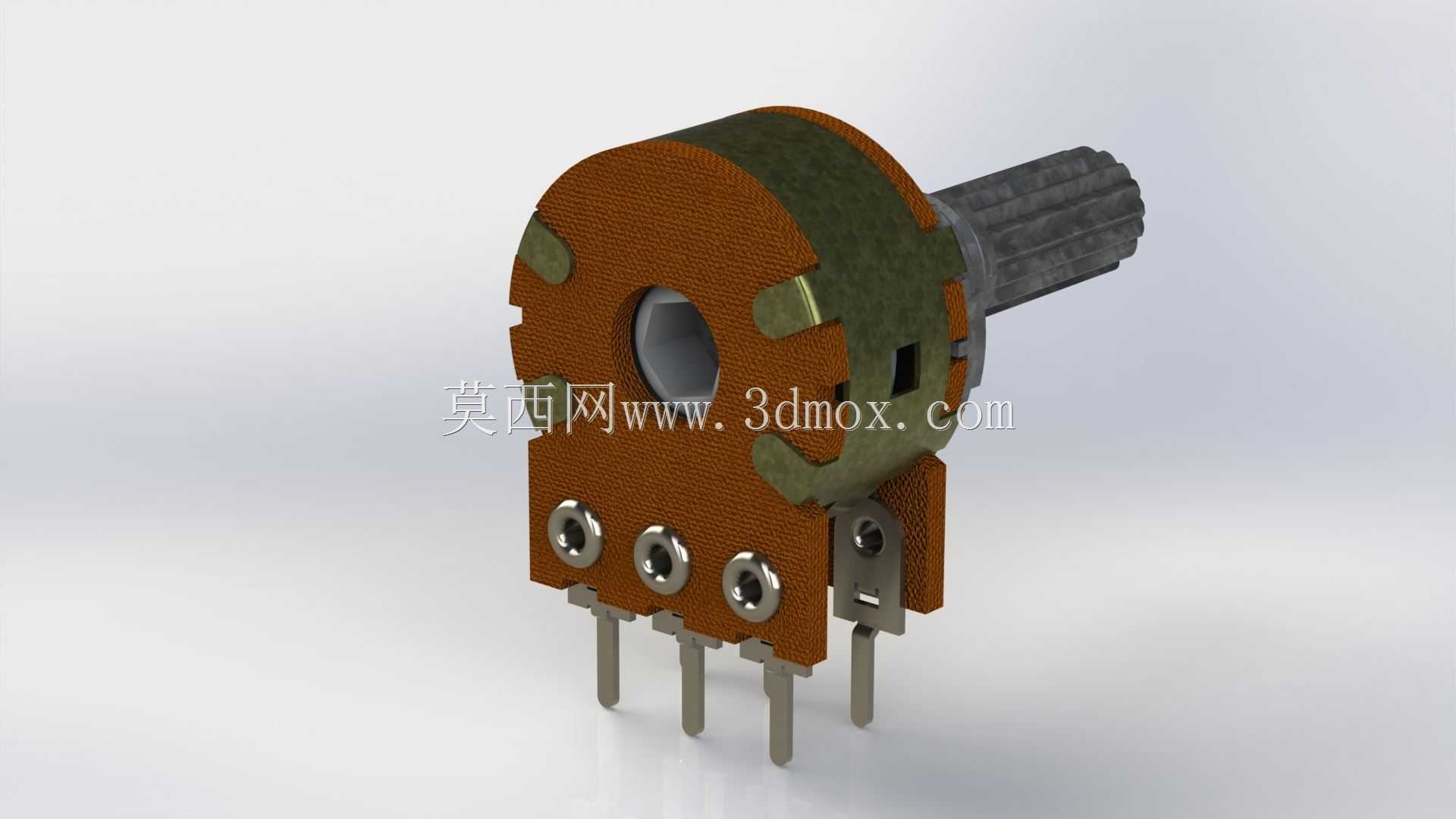

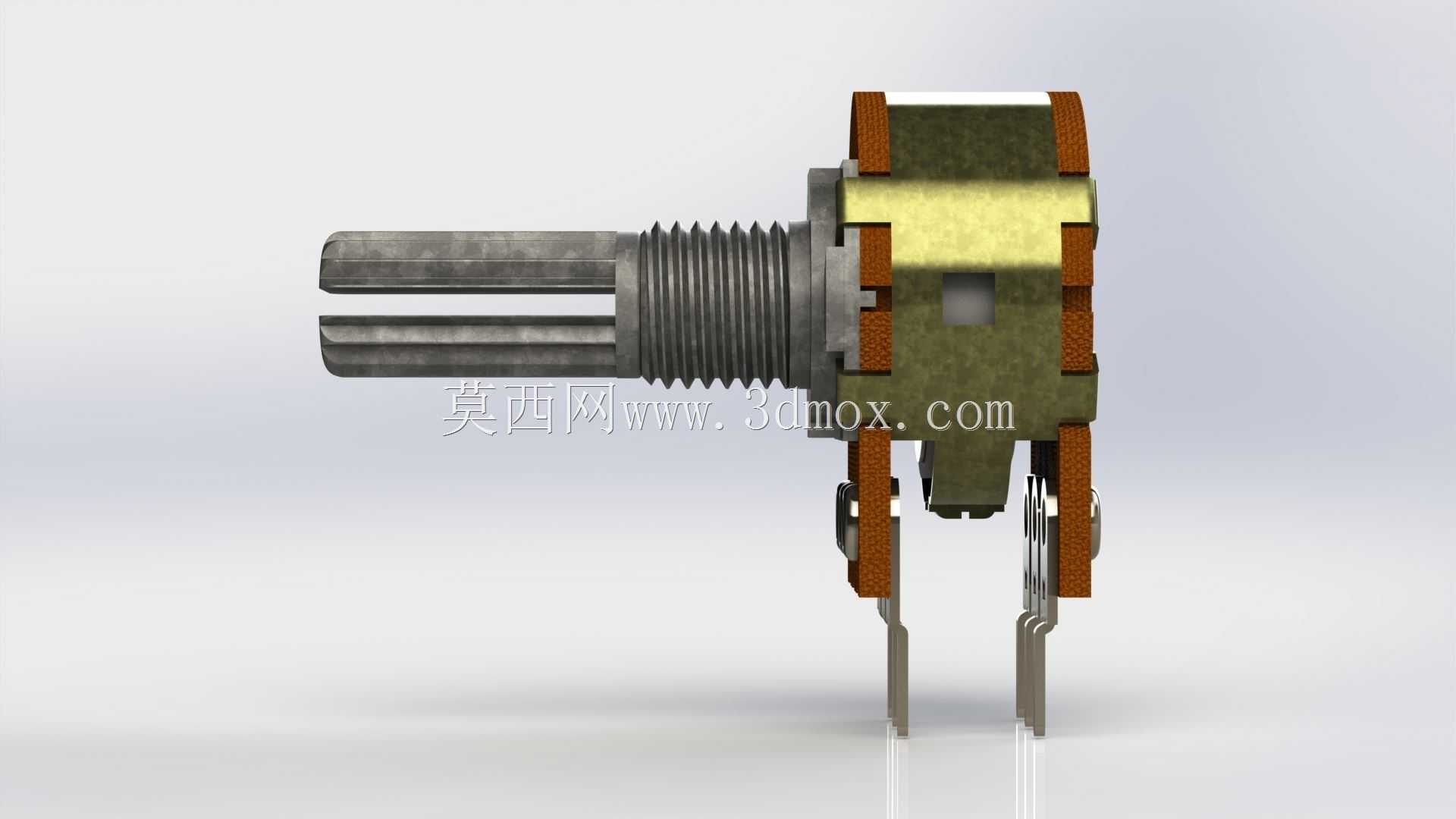

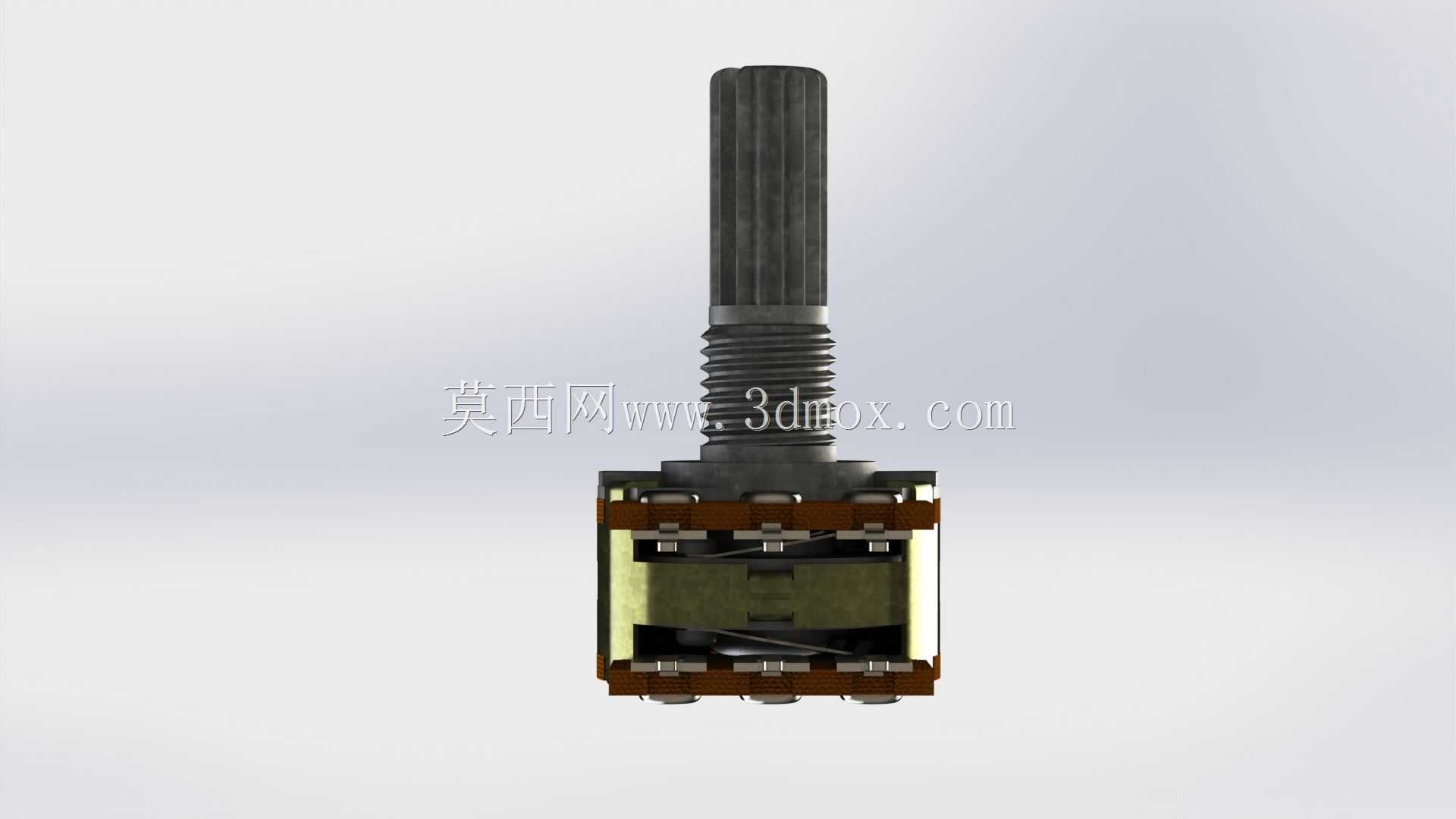

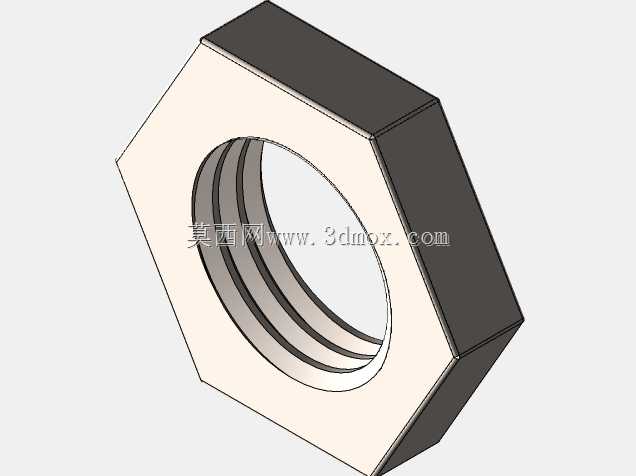

　　做三维建模的时候，这个元件的细节还原需要重点关注几个部分：首先是轴的开槽深度和六角轴套的对边尺寸，这部分直接和面板开孔、旋钮装配的干涉检查相关，如果尺寸偏差大，实际装配时会出现旋钮装歪、面板卡滞的问题；其次是底部引脚的位置度，每一个引脚的中心坐标必须和封装库的焊盘坐标完全对应，不然做PCB装配仿真的时候会出现引脚插不进焊盘的错误；还有就是旋转部分的限位结构，建模时要还原300度旋转的机械限位，不能做成360度无限旋转的结构，不然做机构运动仿真的时候会和实际产品的操作逻辑不符。

　　在实际的产品应用里，这类电位器除了常见的多媒体音箱、耳机放大器的音量调节，还可以用在小型实验电源的电压电流调节、温控器的参数微调、LED调光驱动的亮度控制场景，只要是低压小功率的连续信号调节回路，这款元件的参数都能覆盖。安装时需要注意，PCB上对应电位器的位置要预留足够的高度空间，因为轴部分会突出PCB表面一定高度，布局时要和周边的电解电容、接插件等高大元件保持足够的安全距离，避免装配旋钮时和周边元件产生干涉；如果是需要经常调节的使用场景，可以在轴套位置增加一个锁紧垫片，把电位器主体牢牢固定在PCB上，避免长期旋转调节导致引脚脱焊。从可靠性设计的角度，这款电位器的内部接触片采用弹性金属材质，长期旋转调节的接触稳定性较好，不会出现用一段时间后调节时信号杂音、阻值跳变的问题，碳膜片的耐磨性能满足日常民用设备的使用寿命要求，不需要做特殊的防尘结构也能在常规室内环境下稳定工作。建模时还要注意还原外壳的金属质感和底座的绝缘材质区分，在做产品整体渲染的时候，能直观看到电位器和周边元件的材质差异，方便做装配工艺的评审，检查不同材质元件之间的布局是否合理，有没有因为材质导电特性导致的短路风险。
